Jak vybrat a správně nainstalovat montážní krabici pro zásuvku
Správný výběr elektroinstalační krabice je klíčový pro bezpečnou a funkční montáž elektrické zásuvky. Hloubka krabice a její rozměry musí odpovídat typu zásuvky i typu zdi, aby instalace proběhla bez komplikací. Podrobně vysvětlím, jak zvolit ideální krabici a provést montáž krok za krokem.
📋 Shrnutí v bodech
- Montážní krabice pro zásuvky mají standardní hloubku 30 nebo 42 mm, přičemž hlubší 42 mm krabice jsou vhodnější pro větší přístroje.
- Podomítkové krabice mají délku tubusu od 50 do 200 mm, některé prodloužené až do 320 mm.
- Rozteč středů u vícenásobných krabic je 71 mm, maximální délka rámečků je čtyřnásobná.
- Při instalaci do betonových panelů se používá výkružný vrták o průměru 10 cm a hloubce minimálně 5 cm.
- Na jeden elektrický okruh připadá maximálně 10 zásuvek s celkovým výkonem do 3 600 W.
Jak vybrat správný typ a materiál montážní krabice pro zásuvku
Jak správně vybrat montážní krabici pro zásuvku závisí především na typu montáže a kompatibilitě s konkrétním druhem zásuvky. Podomítkové montážní krabice mají tubus dlouhý obvykle od 50 do 200 mm, přičemž prodloužené varianty dosahují až 320 mm. Montážní krabice se vyrábějí převážně z plastu, méně často z keramiky, přičemž volba materiálu ovlivňuje odolnost i cenu.
Pro správné zvolení elektroinstalační krabice do zdi pro zásuvku je třeba zohlednit hloubku krabice a rozměry krabic, které musí odpovídat typu elektrické zásuvky, včetně moderních smart nebo USB zásuvek. Přiznané krabice se používají hlavně tam, kde není možné nebo vhodné krabici zazdít.
Typy montážních krabic a materiály
| Typ krabice | Délka tubusu (mm) | Běžný materiál | Vhodnost pro zásuvky |
|---|---|---|---|
| Podomítková | 50-200 | Plast, keramika | Standardní, smart, USB |
| Prodloužená podomítková | až 320 | Plast | Hloubkové instalace |
| Přiznaná | variabilní | Plast | Povrchová montáž, všechna zařízení |
Tip: Častou chybou je volba příliš mělké krabice, která neumožní správné usazení zásuvky a způsobí problémy při montáži nebo pozdější údržbě.
Jak určit správnou hloubku a rozměry montážní krabice
Pro montáž zásuvky je klíčové zvolit elektroinstalační krabici s odpovídající hloubkou a rozměry. Hloubka krabice bývá standardně 30 nebo 42 mm, přičemž doporučená hloubka je 42 mm. Tato větší hloubka zajistí bezpečný prostor pro uložení vodičů i samotné elektrické zásuvky bez rizika poškození izolace či zkratu.
U vícenásobných montážních krabic je důležitá správná rozteč mezi jednotlivými krabicemi, která činí 71 mm. Maximální délka rámečku není obvykle větší než čtyřnásobek šířky jedné krabice, což odpovídá čtyřem standardním rámečkům vedle sebe.
Tabulka rozměrů montážních krabic:
| Typ krabice | Hloubka (mm) | Rozteč vícenásobných krabic (mm) | Maximální délka rámečku |
|---|---|---|---|
| Jednoduchá krabice | 30 / 42 | – | – |
| Vícenásobná krabice | 42 | 71 | 4 rámečky |
Jak zkontrolovat správnou velikost montážní krabice pro zásuvky
Při výběru montážní krabice pro zásuvku se zaměřte na hloubku a rozměry krabice v souladu s typem zásuvky a plánovanou instalací. Hloubka 42 mm je univerzálně vhodná, zvláště pokud instalujete více vodičů nebo vícenásobné krabice. Přesné rozměry krabic se uvádějí vždy v hloubce a šířce, přičemž rozteč 71 mm je standard pro vícenásobné elektroinstalační krabice do zdi.
Jak připravit otvor ve zdi pro montáž krabice v různých typech stěn
Při instalaci montážní krabice pro zásuvku je nezbytné správně připravit otvor ve zdi podle typu materiálu. Dodržení správných rozměrů a hloubky otvoru zajistí bezpečnou a pevnou montáž elektroinstalační krabice.
Příprava otvoru v betonových panelech
Pro betonovou stěnu použijte výkružný vrták o průměru 10 cm. Hloubka otvoru musí být minimálně 5 cm, aby elektroinstalační krabice správně dosedla a umožnila montáž zásuvky bez problémů. Tento postup instalace elektroinstalační krabice pro zásuvku je nezbytný pro pevné uchycení v tvrdém materiálu.
Příprava otvoru v cihlové stěně
V cihlové stěně vysekejte otvor tak, aby nedošlo k poškození nosných hranolů. Správná velikost a umístění otvoru umožní pevné uchycení montážní krabice a bezpečné připojení elektrické zásuvky. Nezapomeňte vždy zkontrolovat rozměry krabic podle typu zásuvky.
Příprava otvoru v sádrokartonové stěně
Sádrokartonová stěna umožňuje upevnění montážní krabice dvěma způsoby – pomocí šroubů s patkou nebo pomocí montážních kroužků, které nevyžadují vrtání. Hloubka krabice musí odpovídat tloušťce sádrokartonu a typu zásuvky, aby byla montáž zásuvky bezpečná a pevná.
- Výběr nástroje – použijte výkružný vrták nebo sekáč dle materiálu stěny
- Měření rozměrů krabice – přizpůsobte otvor podle typu krabice a hloubky krabice
- Výroba otvoru – dodržujte bezpečnostní zásady a přesnost rozměrů
- Kontrola upevnění – ověřte pevné uchycení montážní krabice před instalací zásuvky
Tip: Častá chyba při montáži je nesprávná hloubka otvoru v betonové stěně, což znemožní správné usazení krabice a může vést k nestabilitě zásuvky.
Jak správně upevnit montážní krabici do zdi a vyrovnat ji
Montážní krabice pro zásuvku je třeba upevnit pevně a přesně v rovině stěny, aby byla instalace bezpečná a estetická. Správné uchycení a vyrovnání zabrání pozdějším problémům s montáží zásuvky a omítkou.
Metody upevnění montážní krabice
Montážní krabice se nejčastěji upevňují pomocí šroubů do připravených otvorů ve zděné nebo sádrokartonové konstrukci. Při vrtání do betonových panelů se používá výkružný vrták o průměru 100 mm a hloubce minimálně 50 mm, aby krabice pevně seděla. U sádrokartonu se volí krabice s patkami, které se zajistí šrouby, nebo se používají montážní kroužky bez šroubování. Alternativně lze krabici přilepit maltou, purpenou, silikonem nebo speciálním lepidlem, což je vhodné zejména u nepravidelných povrchů, tenkých zdí nebo tam, kde není možné použít šrouby. Lepení musí zajistit pevné a trvalé spojení bez pohybu krabice. Výběr metody závisí na typu stěny, rozměrech a hloubce krabice, která by měla být minimálně 42 mm pro běžné zásuvky a 50-60 mm pro zásuvky s přepěťovou ochranou či žaluziové ovladače.
Vyrovnání a kontrola pozice montážní krabice
Montážní krabice musí být umístěna přesně ve stejné rovině jako povrch stěny, případně až o 1 cm pod ní, aby zásuvka lícovala s omítkou a nedošlo k jejímu poškození. Odchylky větší než 10 mm se korigují pomocí distančních kroužků, které se vloží mezi krabici a stěnu, čímž se zajistí správná hloubka a rovinnost. Při kontrole pozice je nezbytné zohlednit hloubku krabice a dostatečný prostor pro kabeláž, aby se zabránilo poškození vodičů a usnadnila manipulace při zapojení. Správné vyrovnání také zamezí problémům s upevněním zásuvky a nerovnostem omítky, které by mohly vést k mechanickému poškození nebo estetickým nedostatkům.
Častá chyba: Nedostatečné vyrovnání krabice, kdy je krabice zapuštěna více než 1 cm pod úroveň stěny bez použití distančních kroužků, způsobuje obtíže při montáži zásuvky a vznik mezer za rámečkem.
Pro koho se to hodí: Tento postup je vhodný především pro standardní podomítkové plastové elektroinstalační krabice do zděných nebo sádrokartonových stěn. Není ideální pro speciální krabice s atypickými rozměry nebo materiály, kde se doporučuje konzultace s výrobcem nebo odborníkem.
Jak zapojit zásuvku v montážní krabici a dodržet bezpečnostní normy
Správné zapojení zásuvky v montážní krabici je základním krokem pro bezpečnou elektroinstalaci. V této části najdete návod na správné připojení vodičů a klíčová bezpečnostní opatření, která je nutné vždy dodržet.
Význam správného pořadí vodičů
Fázový vodič, který přivádí napětí 230 V, má obvykle hnědou nebo černou barvu. Nulový vodič je modrý a ochranný vodič zelenožlutý. Správné zapojení těchto vodičů v montážní krabici zásuvky zajišťuje bezpečný tok elektrického proudu a minimalizuje riziko úrazu. Nesprávné pořadí může způsobit zkrat nebo nefunkčnost zásuvky, proto je nezbytné dodržovat normy a označení vodičů.
Bezpečnostní opatření při instalaci
Před montáží zásuvky v elektroinstalační krabici vždy vypněte hlavní jistič, aby nedošlo k úrazu elektrickým proudem. Doporučuje se používat izolační rukavice a ochranné brýle, které chrání před nečekaným zásahem nebo cizími částicemi. Montáž zásuvky provádějte na suchém a stabilním místě a zkontrolujte, zda hloubka krabice a rozměry krabic odpovídají typu zásuvky a kabeláže.
Tip: Jaký kabel použít při instalaci zásuvky v montážní krabici? Pro standardní zásuvku s proudovou zatížitelností 16 A je vhodný kabel s průřezem 2,5 mm², který bezpečně přenáší požadovaný proud a odpovídá bezpečnostním normám.

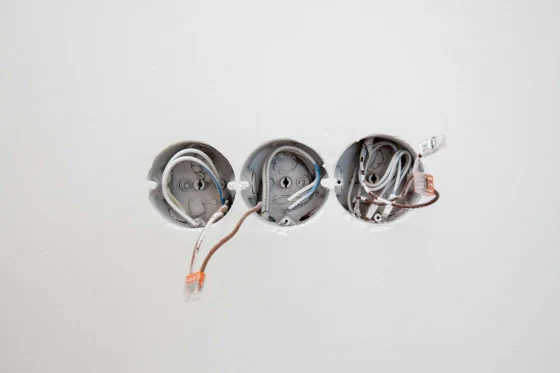

Jak postupovat při montáži vícenásobných krabic pro více zásuvek
Jak vybrat a namontovat vícenásobné montážní krabice pro zásuvky správně

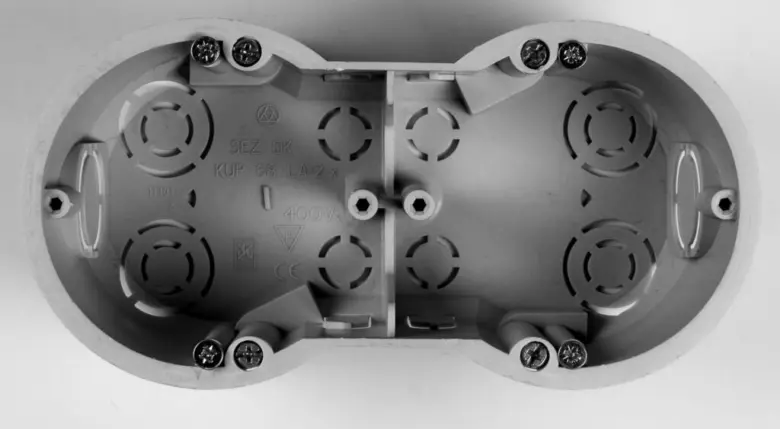

Vícenásobné elektroinstalační krabice pro zásuvku mají standardní rozteč středů 71 mm, což umožňuje kombinovat až čtyři rámečky do jedné sestavy. Maximální délka takového rámečku je tedy čtyřnásobná šířka jedné krabice. Montáž může probíhat vodorovně i svisle, přičemž u svislé instalace je nutné věnovat pozornost správnému upevnění šroubů, aby byla zajištěna stabilita a bezpečnost celé sestavy.
Hloubka krabice by měla odpovídat typu zásuvky a rozměrům krabic, aby nedocházelo k poškození elektroinstalace nebo omítky. Při výběru montážní krabice pod omítku pro více zásuvek je tedy klíčové zohlednit tyto rozměry a typy krabic, které se liší podle výrobce i určení.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Rozteč středů | 71 mm | Standard pro vícenásobné krabice |
| Maximální délka rámečku | až 4 rámečky | Odpovídá maximálnímu počtu kombinací |
| Montáž | vodorovná i svislá | U svislé nutné správné upevnění šroubů |
Chyby při výběru a instalaci montážní krabice pro zásuvku
Častou chybou je podcenění hloubky krabice, která neodpovídá velikosti použité zásuvky, což komplikuje montáž zásuvky a ohrožuje bezpečnost elektroinstalace. Doporučuji vždy zkontrolovat rozměry krabic a typ zásuvky před instalací.
Časté dotazy a odpovědi k výběru a instalaci montážních krabic pro zásuvky
Otázka: Jaký je standardní průměr montážní krabice pro zásuvku?
Standardní průměr elektroinstalační krabice pro zásuvku je mezi 68 a 70 mm, což odpovídá běžným rozměrům zásuvek a vypínačů.
Otázka: Kolik zásuvek může být na jednom elektrickém okruhu?
Na jeden elektrický okruh lze zapojit maximálně 10 zásuvek s celkovým výkonem do 3 600 W, aby byla zaručena bezpečnost elektroinstalace.
Otázka: Jak se uvádějí rozměry elektroinstalačních krabic?
Rozměry krabic se specifikují hloubkou (například 30 nebo 42 mm), délkou tubusu (50 až 200 mm) a roztečí u vícenásobných typů zásuvek je standardně 71 mm.
Otázka: Jaký kabel je vhodný pro zásuvky v montážní krabici?
Pro montáž zásuvky se používá kabel s třemi vodiči: fázový (hnědý nebo černý), nulový (modrý) a ochranný (zelenožlutý), což je standardní bezpečnostní požadavek.
Otázka: Jak připravit otvor pro montážní krabici do betonové stěny?
Pro betonovou stěnu se používá výkružný vrták o průměru 10 cm a hloubce alespoň 5 cm, což zaručuje správné osazení montážní krabice.
Otázka: Jak upevnit montážní krabici v sádrokartonové stěně?
Krabice se upevňují pomocí šroubu s patkou, který se zaklesne za desku, nebo se instalují speciální montážní kroužky bez nutnosti šroubování.
Otázka: Jaká je doporučená hloubka montážní krabice pro zásuvku?
Optimální hloubka krabice je 42 mm, což umožňuje bezpečnou instalaci i větších přístrojů a zabraňuje poškození stěny.
Otázka: Jak řešit odchylky při montáži montážní krabice?
Odchylky větší než 1 cm se vyrovnávají distančními kroužky, které zajistí rovinu s povrchem stěny a správnou polohu zásuvky.
Otázka: Jaké jsou typy montážních krabic podle umístění?
Existují podomítkové krabice, které se instalují pod omítku, a přiznané (povrchové) krabice, jež se montují na stěnu.
Otázka: Jaká je maximální délka vícenásobného rámečku?
Maximální délka vícenásobného rámečku je zpravidla čtyřnásobná, aby se minimalizovaly problémy s přesností montáže.
Otázka: Jaký materiál je nejvhodnější pro montážní krabice do vlhkých prostor?
Pro vlhké prostory jsou vhodné plastové krabice s krytím minimálně IP44, které odolávají vlhkosti a zaručují bezpečnost elektrické zásuvky.
Otázka: Jaký je správný postup pro vyrovnání montážní krabice při instalaci do nerovné stěny?
Při instalaci do nerovné stěny se doporučuje použít instalační pěnu nebo sádru a kontrolovat rovinu vodováhou, aby byla krabice stabilní a správně umístěná.
Otázka: Jaký je návod na výběr a instalaci montážní krabice pro zásuvku?
Při výběru zohledněte typ stěny, hloubku krabice a rozměry zásuvky; při instalaci dodržujte správné upevnění a elektrické zapojení v souladu s normami.
Otázka: Jaké jsou chyby při výběru a instalaci montážní krabice pro zásuvku?
Častou chybou je použití krabice s nevhodnou hloubkou nebo materiálem, což může vést k bezpečnostním rizikům a problémům s montáží pod omítku.
Otázka: Jaké jsou tipy pro instalaci montážní krabice pod omítku?
Při montáži pod omítku zajistěte rovný a čistý otvor, správnou hloubku krabice a pevné upevnění, aby se předešlo praskání omítky a nebezpečným mezerám.
