Elektroinstalace v garáži návod a schéma s uzemněním
Správně navržená elektroinstalace v garáži zajistí bezpečný přívod elektřiny, který odpovídá platným normám. Klíčovým prvkem je kvalitní uzemnění elektroinstalace, které chrání před úrazem a zajišťuje spolehlivý provoz zařízení. Přehledné schéma rozvodu elektřiny v garáži usnadní montáž i případné opravy.
Stručně a jasně
- Pro zásuvky v garáži se doporučuje kabel CYKY 3×2,5 mm² a jistič 16 A.
- Minimální průřez vodiče pro osvětlení je 1,5 mm² s výkonem svítidla kolem 80 W.
- Uzemňovací trubka by měla být dlouhá 2 metry a pokrytá zinkovou vrstvou proti korozi.
- Kabely ve vzduchu se zavěšují na ocelový drát o průměru 0,3 cm ve výšce 2-2,2 metru.
- Před zapojením vždy vypněte hlavní jistič a po instalaci provádějte revizi kvalifikovaným technikem.
Jak na správný přívod elektřiny do garáže
Přívod elektřiny do garáže se realizuje dvěma základními způsoby – vzdušným nebo podzemním vedením. Vzdušné vedení se nejčastěji zavěšuje na ocelový drát o průměru 0,3 cm, který udržuje kabel ve výšce 2 až 2,2 metru nad zemí, což odpovídá bezpečnostním normám pro rozvod elektřiny v garáži. Podzemní vedení vyžaduje kvalitní kabel s odpovídající izolací a pevnou ochranou proti mechanickému poškození. Správný připojovací postup zahrnuje pevné upevnění kabelů a dodržení zásad uzemnění elektroinstalace a instalace jističů v garáži.
- Přívod elektřiny do garáže s uzemněním a schématem zapojení musí respektovat normy výšky a pevnosti zavěšení
- Ocelový drát průměru 0,3 cm slouží jako nosná konstrukce pro vzdušné vedení kabelů
- Výška zavěšení kabelu by měla být minimálně 2 metry, ideálně kolem 2,2 metru
- Podzemní kabely musí být položeny v chráničce a mít odpovídající průřez podle zatížení
- Bezpečnostní norma vyžaduje správné uzemnění a instalaci jističů v garáži pro ochranu proti přetížení a zkratu
Návod na elektroinstalaci v garáži s uzemněním a schématem
Při organizaci přívodu elektřiny do garáže doporučuji pečlivě sledovat bezpečnostní normy a zvolit vhodný způsob vedení podle místních podmínek.
Výběr a dimenzování kabelů a jističů pro garáž
Pro elektroinstalaci v garáži je klíčové správně zvolit kabely a jističe podle typu spotřebičů a jejich zatížení. Pro rozvod elektřiny v garáži se doporučuje použít kabel CYKY 3×2,5 mm² pro zásuvky, protože tento průřez vodičů zaručuje bezpečný přenos proudu až do 16 A. Osvětlení v garáži vyžaduje slabší kabel CYKY 3×1,5 mm², který je dimenzován pro proud do 10 A. Jističe v garáži musí odpovídat těmto hodnotám – jistič 16 A ochrání zásuvky, zatímco jistič 10 A se používá pro osvětlení. Přesné dimenzování průřezu vodiče a hodnot jističů minimalizuje riziko přetížení a zajišťuje bezpečnost elektroinstalace garáže včetně správného uzemnění elektroinstalace.
Jak vybrat vhodný přívodní kabel pro elektroinstalaci v garáži
| Zařízení | Doporučený kabel | Průřez vodiče (mm²) | Hodnota jističe (A) |
|---|---|---|---|
| Zásuvky | CYKY 3×2,5 mm² | 2,5 | 16 |
| Osvětlení | CYKY 3×1,5 mm² | 1,5 | 10 |
| Přívodní kabel | dle celkového zatížení | podle výkonu spotřebičů | odpovídající hodnotě jističe |
Tip: Častou chybou při elektroinstalaci v garáži je poddimenzování kabelů, což vede k přehřívání a zvýšenému riziku požáru. Proto vždy volte kabely a jističe podle skutečného zatížení zařízení.
Elektroinstalace v garáži – postup, schéma a správné uzemnění vyžadují pečlivý přístup k výběru a dimenzování kabelů i jističů pro maximální bezpečnost a funkčnost.
Návrh a montáž uzemnění v garáži
Návrh a montáž uzemnění v garáži vyžaduje přesné dodržení technických pravidel pro bezpečný rozvod elektřiny v garáži. Uzemňovací zemnič tvoří ocelová trubka o délce 2 metry, která musí být pokryta zinkovou vrstvou pro odolnost proti korozi. Tento zemnič se instaluje mimo přívod elektřiny do garáže a propojuje se samostatným uzemňovacím vodičem, který je oddělený od neutrálu, aby nedocházelo k nebezpečným průchodům proudu.
Odpor zemniče je klíčovým parametrem bezpečnosti elektroinstalace v garáži a měl by být nižší než 30 ohmů, ideálně pod 10 ohmů v závislosti na místních normách. Správně provedené uzemnění zajišťuje spolehlivou funkci jističů v garáži a minimalizuje riziko úrazu elektrickým proudem.
Jak správně provést uzemnění při elektroinstalaci v garáži
- Výběr místa – zvolte vhodné místo pro instalaci zemniče, kde je vlhká půda a snadný přístup.
- Instalace zemniče – zabetonujte 2 metry dlouhou ocelovou trubku se zinkovou vrstvou svisle do země.
- Propojení uzemnění – připojte samostatný uzemňovací vodič k zemniči a véďte jej k rozváděči elektroinstalace garáže.
- Oddělení uzemnění od neutrálu – uzemňovací vodič nesmí být spojen s neutrálem, aby se zabránilo zpětným proudům.
- Měření odporu zemniče – změřte odpor zemniče a ověřte, že splňuje normativní limity pro bezpečnost elektroinstalace.
Tip: Častou chybou je propojení uzemnění s neutrálem, což může vést k nebezpečnému zvýšení napětí na kovových částech konstrukce garáže. Tento postup se hodí pro samostatné garáže s vlastní elektroinstalací, naopak není vhodný pro připojení k hlavnímu uzemnění rodinného domu bez odborné konzultace.
Schéma zapojení elektroinstalace v garáži
Schéma elektroinstalace v garáži začíná přívodem elektřiny, který musí být zajištěn bezpečným a normami vyhovujícím způsobem. Elektroinstalace obsahuje tři základní vodiče: fázový (hnědý nebo černý), nulový (modrý) a ochranný (žlutozelený). Fázový vodič přivádí proud k zařízením, nulový vodič uzavírá elektrický obvod a ochranný vodič zajišťuje uzemnění, které chrání před úrazem elektrickým proudem a zabraňuje průchodu nebezpečného napětí na kovové části instalace.

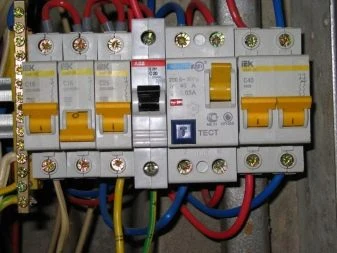

V rozvodné skříni garáže se instalují jističe a proudové chrániče. Pro zásuvky se používají jističe s hodnotou 16 A, pro osvětlení 10 A. Proudový chránič musí mít vybavovací proud do 30 mA, což zajišťuje dostatečnou ochranu proti úniku proudu a riziku úrazu. Jističe chrání kabely před přetížením a zkratem, což je nezbytné pro bezpečnost elektroinstalace v garáži.
- Přívod elektřiny do garáže je rozdělen na samostatné obvody pro zásuvky (CYKY 3×2,5 mm²) a osvětlení (CYKY 3×1,5 mm²)
- Fázový vodič (hnědý/černý) je připojen na vstup příslušného jističe v rozvodnici
- Nulový vodič (modrý) je veden přímo k zásuvkám a svítidlům bez přerušení
- Ochranný vodič (žlutozelený) je připojen k uzemňovacímu bodu, který tvoří například 2 metry dlouhá pozinkovaná ocelová zemnící tyč
- Jističe a proudové chrániče jsou upevněny v rozvodné skříni, která musí být snadno přístupná a mít dostatečnou kapacitu modulů pro všechny obvody
Tip: Při instalaci elektroinstalace v garáži dbejte na pevné uchycení kabelů pomocí spon nebo úchytek s roztečí maximálně 30 cm a vyvarujte se ostrých ohybů vodičů, aby nedošlo k poškození izolace a následnému riziku zkratu nebo požáru.
Odborná rada: Elektroinstalace s pevným uzemněním se hodí pro garáže s kovovými konstrukcemi a dílnami, kde hrozí zvýšené riziko úrazu elektrickým proudem. Naopak v garážích bez kovových částí a pouze s jednoduchým osvětlením lze použít zjednodušené uzemnění, avšak vždy v souladu s platnými normami a revizí odborníkem.
Bezpečnostní zásady a ochranné prvky při instalaci
Bezpečnost elektroinstalace v garáži vyžaduje správný výběr jističů, použití proudových chráničů a pravidelnou revizi. Tyto prvky zajistí ochranu před přetížením, zkratem i úrazem elektrickým proudem.
Nejčastější chyby při elektroinstalaci v garáži a jak je opravit
Mezi časté chyby elektroinstalace patří nesprávné uzemnění elektroinstalace, použití nevhodného průřezu elektrických kabelů garáž a opomenutí revize elektroinstalace. Nesprávné uzemnění může vést k nebezpečným situacím, průřez vodičů musí odpovídat zatížení, jinak hrozí přehřátí. Chybějící revize zvyšuje riziko selhání ochranných prvků a ohrožení bezpečnosti.
- nesprávné uzemnění elektroinstalace
- použití kabelů s nedostatečným průřezem
- absence pravidelné revize elektroinstalace
Tip: Při rozvodu elektřiny v garáži vždy volte jističe 16 A pro zásuvky a 10 A pro osvětlení, a instalujte proudový chránič reagující při proudu nad 20 mA. Revize elektroinstalace by měla být prováděna minimálně jednou za pět let.
Postup instalace kabelů a rozvaděče krok za krokem
Pro správnou elektroinstalaci v garáži je nezbytné dodržet přesný postup vedení kabelů a umístění rozvodné skříně včetně správného uzemnění. Následující kroky zajistí bezpečný a přehledný rozvod elektřiny v garáži s ohledem na normy a technické požadavky.
Příprava prostoru pro elektroinstalaci
Odstraňte staré rozvody a očistěte stěny, aby bylo možné přesně vysekat drážky nebo instalovat elektroinstalační lišty. Pomocí vodováhy a tužky označte přesné pozice zásuvek, jističů a svítidel podle schématu elektroinstalace garáže, přičemž dodržte minimální vzdálenosti 30 cm od podlahy pro zásuvky a 180 cm pro vypínače.
Vedení a upevnění kabelů
Elektrické kabely vedete v drážkách pod omítkou nebo v elektroinstalačních lištách, které chrání vodiče před mechanickým poškozením. Použijte kabely CYKY 3×2,5 mm² pro zásuvky a CYKY 3×1,5 mm² pro osvětlení. Vyhněte se ostrým ohybům, které mohou poškodit izolaci; minimální poloměr ohybu je 6násobek průměru kabelu. Kabely upevněte kabelovými sponami v intervalech maximálně 30 cm, aby nedocházelo k jejich pohybu a zajišťovala se bezpečnost elektroinstalace.
Upevnění rozvodné skříně
Rozvodnou skříň s dostatečným počtem modulů pro jističe a ochranné prvky namontujte na snadno přístupném místě u vstupu do garáže. Použijte hmoždinky a šrouby pro pevné upevnění do zdi, aby byla zajištěna stabilita a bezpečný přístup k jističům. Výška montáže by měla být mezi 140 a 160 cm od podlahy pro pohodlnou manipulaci.
- Odstranění starých rozvodů – vyčistěte a připravte stěny pro nový rozvod elektřiny v garáži
- Označení umístění – určete přesné pozice zásuvek, svítidel a rozvodné skříně pomocí vodováhy a tužky
- Vedení kabelů – instalujte kabely CYKY 3×2,5 mm² pro zásuvky a CYKY 3×1,5 mm² pro osvětlení v drážkách nebo elektroinstalačních lištách, vyhýbejte se ostrým ohybům s minimálním poloměrem 6× průměr kabelu
- Upevnění kabelů – fixujte kabely kabelovými sponami v pravidelných intervalech do 30 cm pro pevné a bezpečné vedení
- Montáž rozvodné skříně – pevně upevněte skříň u vstupu do garáže pomocí hmoždinek a šroubů ve výšce 140-160 cm
Tip: Při elektroinstalaci v garáži s přívodem a uzemněním vždy dodržujte barevné značení vodičů: fázový vodič hnědý, nulový modrý a ochranný zelenožlutý. Použití elektroinstalačních lišt usnadní budoucí údržbu a přidání nových okruhů.

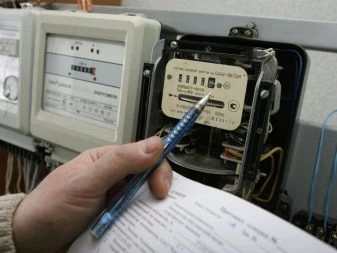

Testování a revize elektroinstalace v garáži
Testování a revize elektroinstalace v garáži jsou nezbytné pro bezpečný provoz a správnou funkci rozvodu elektřiny v garáži. Správné ověření zahrnuje kontrolu elektrických kabelů, jističů a uzemnění podle platných norem.
Kontrola správného zapojení
Při kontrole elektroinstalace v garáži je nutné ověřit barevné značení vodičů podle ČSN 33 2000: fázový vodič hnědý nebo černý, nulový modrý a ochranný žlutozelený. Pomocí multimetru se kontroluje absence zkratů mezi fází, nulou a ochranným vodičem. Nesprávné zapojení může způsobit zkraty, poruchy přívodu elektřiny do garáže a ohrozit bezpečnost uživatelů.
Test funkčnosti jističů a chráničů
Funkčnost jističů v garáži se testuje simulací nadproudu, kdy jistič s hodnotou 16 A (pro zásuvky) nebo 10 A (pro osvětlení) musí vypnout obvod do 0,1 sekundy. Proudový chránič s nastavením 30 mA se ověřuje testovacím tlačítkem, které simuluje únik proudu nad 20 mA a musí způsobit okamžité vypnutí. Tento test zajišťuje ochranu proti přetížení a elektrickému úrazu.
Význam a požadavky revize elektroinstalace
Revizi elektroinstalace v garáži provádí kvalifikovaný revizní technik, který ověřuje správné zapojení, funkčnost uzemnění a ochranných prvků podle ČSN 33 1500. Revize zahrnuje měření izolačního odporu kabelů (minimálně 1 MΩ), kontrolu pevnosti a délky uzemňovacího vodiče (doporučená délka 2 metry ocelové trubky se zinkovou ochranou) a funkčnost jističů a chráničů. Bez platné revize není zaručena bezpečnost a pojišťovna může v případě škody revizi vyžadovat.
Tip: Častou chybou je vynechání pravidelné revize elektroinstalace, což zvyšuje riziko elektrického nebezpečí a může komplikovat pojistné události. Elektroinstalace s kvalitním přívodem a správným uzemněním je vhodná pro garáže s domácí dílnou, zatímco garáže bez trvalého pobytu osob mohou mít jednodušší instalaci bez rozsáhlých ochranných prvků.
Specifika instalace pro elektromobil a výkonná zařízení
Pro správnou elektroinstalaci v garáži, zvláště pokud plánujete využití nabíječky elektromobilu nebo výkonných zařízení jako cirkulárky či kompresoru, je nezbytný třífázový přívod 400 V. Tento typ přívodu zajistí dostatečný výkon a stabilitu provozu. Přívod elektřiny do garáže musí být vybaven vhodnými jističemi v garáži, které ochrání instalaci před přetížením a zkratem.
Pro elektromobil a výkonná zařízení platí tyto zásady:
- Použijte třífázový přívod 400 V s odpovídajícím dimenzováním elektrických kabelů garáž.
- Instalujte jističe v garáži s charakteristikou přizpůsobenou výkonu zařízení.
- Zajistěte správné uzemnění elektroinstalace podle platných norem.
- Věnujte pozornost kvalitě rozvodu elektřiny v garáži, aby nedocházelo k nadměrným ztrátám.
Jak vybrat vhodný přívodní kabel pro elektroinstalaci v garáži
Volba kabelu musí odpovídat maximálnímu proudu třífázového přívodu. Pro nabíječky elektromobilů se doporučuje kabel s průřezem minimálně 5×6 mm², u výkonných zařízení často ještě větší. Správné dimenzování kabelů snižuje riziko přehřívání a zajišťuje bezpečný provoz.
Ochrana elektroinstalace proti vlhkosti a chemickým vlivům
Ochrana elektroinstalace proti vlhkosti a chemickým vlivům je klíčová pro bezpečný a dlouhodobý provoz rozvodu elektřiny v garáži. Elektroinstalace v garáži by měla být vedena v plastových vlnitých trubkách, které chrání elektrické kabely garáž před mechanickým poškozením i pronikáním vlhkosti. Kabely uložené v zemi je nutné překrýt vrstvou písku o tloušťce minimálně 0,1 metru, což zabraňuje přímému kontaktu s půdou a chemickými látkami.
Pro správné uzemnění elektroinstalace a přívod elektřiny do garáže doporučuji použít certifikované materiály odpovídající platným normám. Dodržení těchto opatření minimalizuje riziko poškození jističů v garáži a dalších částí elektroinstalace.
- Použijte plastové vlnité trubky vhodné pro venkovní a zemní instalace
- Kabely pokryjte vrstvou písku 0,1 m pro izolaci od chemikálií
- Zajistěte správné uzemnění elektroinstalace podle schématu elektroinstalace garáže
Nejčastější chyby při elektroinstalaci v garáži a jak je opravit
Častou chybou je nedostatečná ochrana kabelů proti vlhkosti, což vede k jejich rychlému poškození. Proto je nezbytné správné uložení kabelů v plastových trubkách a dostatečná vrstva písku.
Doporučení pro inteligentní elektroinstalační prvky v garáži
Moderní elektroinstalace v garáži stále častěji zahrnuje chytré zásuvky a inteligentní osvětlení, která umožňují pohodlné dálkové ovládání a výraznou úsporu energie. Chytré zásuvky přinášejí flexibilitu při zapojení nářadí a dobíjení zařízení, zatímco inteligentní osvětlení optimalizuje spotřebu díky automatickému zapínání a stmívání.
Jak zapojit osvětlení a zásuvky v garáži s uzemněním
Správné uzemnění elektroinstalace garáže je nezbytné pro bezpečnost a ochranu před elektrickými poruchami. Při výběru elektrických kabelů do garáže doporučuji zvolit kvalitní přívodní kabely s odpovídajícím průřezem, které zvládnou plánovanou zátěž.
- Používejte jističe v garáži s vhodnou charakteristikou pro ochranu obvodů
- Zajistěte pevné a bezpečné ukotvení chytrých zásuvek i osvětlení
- Dodržujte normy pro uzemnění elektroinstalace, aby nedocházelo k riziku úrazu
- Vyhněte se časté chybě, kdy se zapomíná na správné dimenzování přívodního kabelu, což může ohrozit bezpečnost i funkčnost
Tip: Doporučení pro instalaci inteligentních elektroinstalačních prvků v garáži vždy konzultujte s kvalifikovaným elektrikářem, aby byla zaručena maximální bezpečnost a spolehlivost celého rozvodu elektřiny v garáži.
Časté dotazy
Jaký kabel je vhodný pro zásuvky v garáži?
Pro zásuvky se doporučuje kabel CYKY 3×2,5 mm², který zabezpečí dostatečný proudový odběr a bezpečnost instalace.
Jaká je doporučená hodnota jističe pro osvětlení v garáži?
Pro osvětlení se doporučuje jistič o hodnotě 10 A, aby chránil okruh před přetížením.
Jak dlouhá by měla být uzemňovací trubka v garáži?
Uzemňovací trubka by měla mít délku 2 metry a být pokryta zinkovou vrstvou proti korozi.
Jakou výšku musí mít vzdušné vedení kabelů do garáže?
Vzdušné vedení musí být zavěšeno ve výšce 2 až 2,2 metru a nesmí klesnout pod 2 metry.
Proč je nutná revize elektroinstalace po instalaci?
Revize potvrzuje správnost instalace, funkčnost uzemnění a ochranných prvků, což je klíčové pro bezpečný provoz.
Jaké ochranné prvky se používají k zajištění bezpečnosti v garážové elektroinstalaci?
Používají se jističe 16 A a 10 A, proudové chrániče s proudem nad 20 mA a správné uzemnění.
Jaký přívod je potřeba pro nabíječku elektromobilu v garáži?
Pro nabíječku elektromobilu je potřeba třífázový přívod 400 V s odpovídajícím jištěním.
Jak ochránit elektroinstalaci v garáži před vlhkostí?
Kabely v zemi se vedou v plastových vlnitých trubkách a překryjí vrstvou písku 0,1 metru pro ochranu před vlhkostí.
Jak správně zapojit vodiče podle barev v garážové elektroinstalaci?
Fázový vodič je hnědý nebo černý, nulový modrý a ochranný žlutozelený, každý se připojuje ke svorce určené pro tuto barvu.
Jaké chyby jsou nejčastější při elektroinstalaci v garáži?
Nejčastější chyby jsou nesprávné uzemnění, nevhodný průřez vodičů a chybějící revize elektroinstalace.
Jaký typ rozvaděče je vhodný pro elektroinstalaci v garáži?
Pro garážovou elektroinstalaci se doporučuje použít rozvaděč s minimálně 12 moduly, který umožní umístění jističů, chráničů a dalších ochranných prvků.
Jak správně dimenzovat přívodní kabel do garáže podle výkonu?
Přívodní kabel by měl mít průřez minimálně 3×2,5 mm² pro běžné osvětlení a zásuvky, ale pro vyšší odběry, například nabíječku elektromobilu, je vhodný kabel s průřezem 3×6 mm².
