Jak správně připojit dvouvodičové a třívodičové kabely doma

Správné připojení dvouvodičových a třívodičových kabelů je klíčové pro bezpečnost a funkčnost elektroinstalace. Rozdíly v zapojení elektrických vodičů vyžadují přesné dodržení norem a použití vhodných materiálů, například antioxidační pasty. Tento návod vám pomůže vyhnout se častým chybám a zajistit spolehlivé propojení.

Jak správně připojit dvouvodičové kabely v domácí instalaci

Dvouvodičový kabel se v instalaci TN-C-S používá zejména pro jednoduché zásuvky a osvětlení, kde není vyžadován samostatný ochranný vodič. Pro správné zapojení je nezbytné dodržet minimální průřez vodičů 1,5 mm² a odizolovat je na délku 1 až 1,5 cm, aby bylo zajištěno bezpečné a pevné spojení. Zásuvky určené pro dvouvodičový přívod mají svorky přizpůsobené právě tomuto typu kabelu, což usnadňuje instalaci a snižuje riziko chyb.

Postup zapojení zásuvky s dvouvodičovým přívodem krok za krokem:

1. Odizolování vodičů – pečlivě sundejte izolaci z konců vodičů na délku 1 až 1,5 cm, aby nebyly odhalené části příliš dlouhé ani krátké, což by mohlo způsobit špatný kontakt nebo zkrat.
2. Kontrola průřezu vodičů – ujistěte se, že průřez vodičů je minimálně 1,5 mm², což odpovídá běžným požadavkům pro domácí elektroinstalaci a zajišťuje dostatečnou proudovou kapacitu.
3. Připojení vodičů ke svorkám zásuvky – vodiče připojte do svorek určených pro fázi a nulový vodič; dodržujte barevné označení (hnědý nebo černý vodič pro fázi, modrý pro nulový vodič).
4. Použití antioxidační pasty – při spojování vodičů doporučuji nanést antioxidační pastu, která brání korozi a zajišťuje dlouhodobý bezpečný kontakt.
5. Upevnění vodičů – vodiče pevně zajistěte ve svorkách, aby nedošlo k jejich uvolnění, což je častá chyba při připojování dvouvodičových kabelů.
6. Kontrola a testování – před dokončením instalace proveďte revizi elektroinstalace a otestujte funkčnost zásuvky, aby byla zajištěna bezpečnost elektroinstalace.

Jak připojit dvouvodičové kabely bezpečně

Pokud potřebujete propojit dva kabely s různým počtem vodičů, například dvouvodičový s třívodičovým, vždy dbejte na správné označení a propojení fáze, nulového a ochranného vodiče. Ve většině případů se ochranný vodič (žlutozelený) na dvouvodičovém kabelu nenachází, proto musí být spojení realizováno pouze mezi fází a nulovým vodičem, přičemž ochranný vodič musí být v instalaci veden samostatně.

Pro připojení vodičů doporučuji používat WAGO svorky, které umožňují jednoduché, rychlé a bezpečné spojení bez nutnosti šroubování, a zároveň minimalizují riziko poškození vodičů. Správné zapojení elektrických vodičů je klíčové pro bezpečnost elektroinstalace a prevenci požárů či zásahů elektrickým proudem.

Tip: Častou chybou při zapojení dvouvodičového kabelu je nedostatečné odizolování vodičů nebo jejich přílišné odizolování, které může vést ke zkratům. Dodržujte proto doporučenou délku 1-1,5 cm.

Tento způsob připojení dvouvodičových kabelů se hodí především do instalací, kde není vyžadován samostatný ochranný vodič, tedy hlavně v jednodušších elektroinstalacích. Naopak v moderních instalacích s vyššími nároky na bezpečnost je vhodnější použít třívodičový kabel s vyhrazeným zemnícím vodičem.

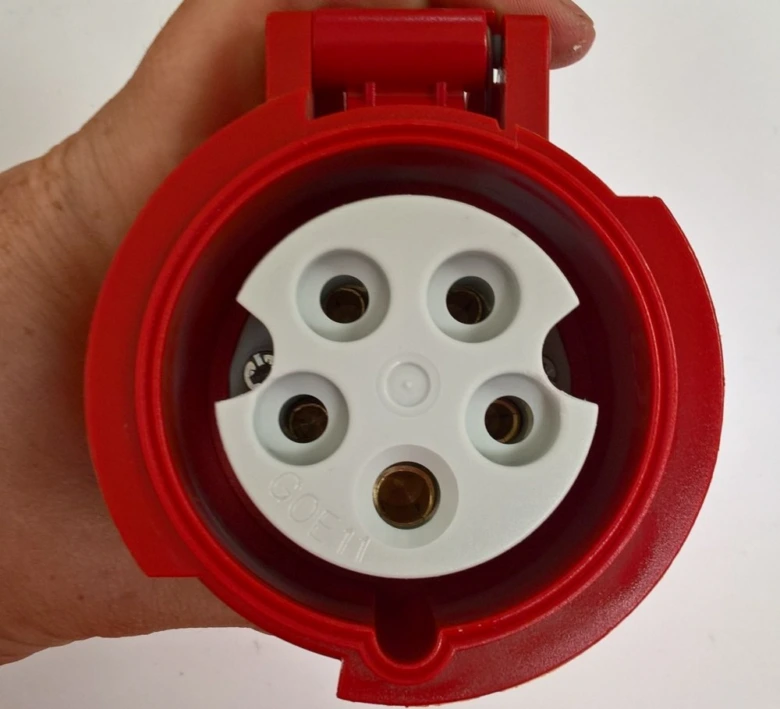

Jak zapojit třívodičové kabely do zásuvky

Správné zapojení třívodičového kabelu CYKY-J s průřezem vodičů 2,5 mm² je klíčové pro bezpečnost elektroinstalace a funkčnost zásuvky. Tento typ kabelu se běžně používá pro zásuvky s jmenovitým proudem 16 A. Barevné značení vodičů je standardizované: hnědý nebo černý vodič slouží jako fáze (L), modrý jako nulový vodič (N) a žlutozelený je ochranný vodič (PE).

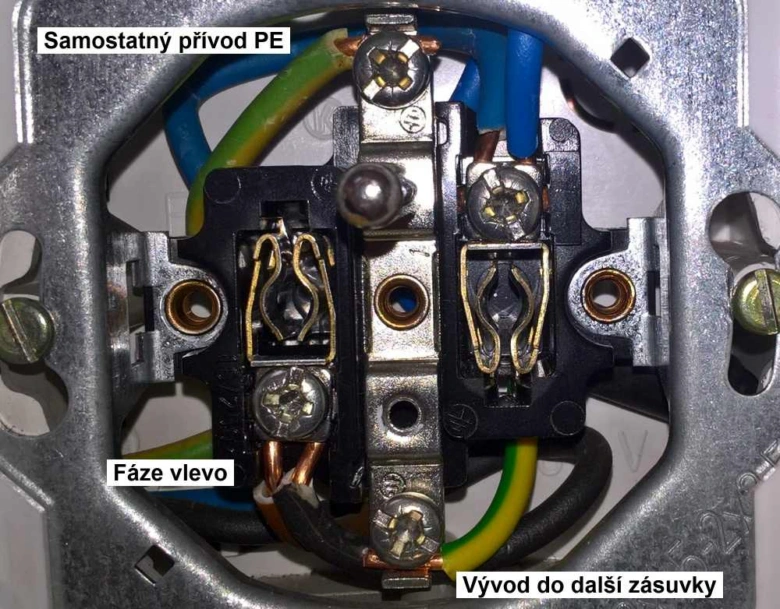

Při připojování do zásuvky musí být každý vodič správně umístěn na odpovídající svorku. Hnědý nebo černý vodič připojte na svorku označenou L, modrý na svorku N a žlutozelený na svorku PE. Tento postup zajišťuje bezpečné zapojení elektrických vodičů a minimalizuje riziko elektrického úrazu nebo poruch.

V praxi se doporučuje vodiče před připojením řádně odizolovat na délku přibližně 8-10 mm a použít antioxidační pastu pro zamezení oxidace kontaktů, zejména u měděných vodičů. Pro spojení vodičů je vhodné použít WAGO svorky, které zvyšují spolehlivost a bezpečnost spojení.

Následující tabulka přehledně ukazuje správné připojení vodičů třívodičového kabelu do zásuvky:

Návod na připojení třívodičového kabelu

Postup zapojení třívodičového kabelu do zásuvky začíná bezpečnou přípravou kabelu – odizolování konců vodičů a kontrolou integrity izolace. Následně vodiče upevněte na správné svorky podle barevného značení, aby bylo zajištěno správné zapojení a funkce ochranného zemnění. Po připojení vodičů je nezbytné zkontrolovat pevnost spojení a případně provést revizi elektroinstalace.

V souladu s informacemi na portálu Eagri.cz je nezbytné respektovat standardy bezpečnosti elektroinstalace a nepoužívat třívodičové kabely s menším průřezem než 2,5 mm² pro zásuvky 16 A, protože by mohlo dojít k přehřívání vodičů a zvýšenému riziku požáru.

Tip: Na co si dát pozor při zapojení třívodičového kabelu – častou chybou je záměna fázového a nulového vodiče, která může vést k nebezpečným situacím a nesprávné funkci spotřebičů. Pro správné propojení dvouvodičového a třívodičového kabelu doporučuji vždy ověřit zapojení pomocí zkoušečky nebo multimetru.

Pokud si nejste jisti, jak zapojit dvouvodič a třívodič, nebo jak připojit dvouvodičové kabely bezpečně, je vhodné konzultovat odborníka. Správné zapojení zvyšuje bezpečnost a prodlužuje životnost elektroinstalace v domácnosti.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak bezpečně propojit dvouvodičový a třívodičový kabel

Propojování dvouvodičového a třívodičového kabelu vyžaduje správný výběr spojek a pečlivou úpravu vodičů, aby byla zachována bezpečnost elektroinstalace a dlouhodobá spolehlivost spojení. Následující podsekce vysvětlí, jak postupovat krok za krokem a jaké materiály použít.

Jak vybrat správné spojky pro propojení dvouvodičového a třívodičového kabelu

Pro bezpečné propojení dvouvodičového a třívodičového kabelu je zásadní volba vhodných spojek, které zajistí pevný a elektricky spolehlivý kontakt. Nejčastěji se používají WAGO svorky, které jsou konstruovány pro rychlé a bezpečné spojení jak měděných, tak hliníkových vodičů. Tyto svorky umožňují jednoduchou instalaci bez potřeby šroubování a výrazně snižují riziko špatného kontaktu.

WAGO svorky jsou vyráběny v různých provedeních podle počtu vodičů a jejich průřezu, což umožňuje připojit například dvouvodičový kabel s fázovým a nulovým vodičem ke třívodičovému kabelu, který navíc obsahuje ochranný zemnící vodič. Při spojování vodičů z různých materiálů je nutné používat speciální svorky určené pro kombinaci mědi a hliníku, protože přímé spojení těchto materiálů bez úpravy může vést k oxidaci a vzniku vysokého přechodového odporu.

Doporučené materiály a postupy pro spojení kabelů:

• WAGO svorky vhodné pro měděné i hliníkové vodiče
• Svorky s označením pro kombinaci Cu/Al vodičů
• Pečlivé odizolování vodičů na 10-15 mm délky
• Kontrola průřezu vodičů, aby odpovídaly maximálnímu přípustnému zatížení svorky

Použití správných spojek významně přispívá k bezpečnosti elektroinstalace a zabraňuje riziku vzniku zkratů nebo požárů.

Použití antioxidační pasty při spojování vodičů

Antioxidační pasta je nezbytným přípravkem při spojování měděných a zejména hliníkových vodičů. Jejím úkolem je zabránit oxidaci vodičů, která by jinak postupně zhoršovala elektrický kontakt a mohla vést k přehřívání spoje.

Pasta se nanáší na odizolované konce vodičů před jejich zasunutím do svorky nebo před mechanickým spojením. V případě hliníkových vodičů je to obzvlášť důležité, protože oxidová vrstva na povrchu hliníku výrazně snižuje vodivost. Nanesení antioxidační pasty tedy přispívá k dlouhodobé spolehlivosti a bezpečnosti elektroinstalace.

Tip: Antioxidační pasta je vhodná jak pro měděné, tak hliníkové vodiče, ale u mědi není tak kritická jako u hliníku. Přesto její použití zvyšuje odolnost spojení vůči korozi.

Používejte pouze pasty určené pro elektroinstalace, které nevedou elektřinu a jsou kompatibilní s danými materiály vodičů.

Postup bezpečného propojení dvouvodičového a třívodičového kabelu krok za krokem

1. Vypněte napájení – zajistěte úplné odpojení elektrického proudu před prací na elektroinstalaci.
2. Odizolujte vodiče – odstraňte izolaci na délku 10-15 mm, aby bylo možné pevně a bezpečně zasunout vodiče do svorek.
3. Naneste antioxidační pastu – rovnoměrně potřete odizolovaný konec vodičů pro ochranu proti oxidaci.
4. Použijte správné WAGO svorky – vyberte svorky odpovídající typu vodičů (měď/hliník) a průřezu.
5. Vložte vodiče do svorek – zkontrolujte, že jsou vodiče zasunuty do konce a pevně fixovány.
6. Zkontrolujte pevnost spoje – lehce zatáhněte za vodiče, abyste ověřili stabilitu spojení.
7. Obnovte napájení – teprve po důkladné kontrole bezpečnosti elektroinstalace zapněte proud.

Na co si dát pozor: Častou chybou je nedostatečné odizolování vodičů nebo použití nevhodných svorek, což vede k nestabilnímu spoji a může ohrozit bezpečnost. Dále je třeba vyvarovat se přímého spojení měděných a hliníkových vodičů bez použití speciálních spojek a antioxidační pasty.

Pro koho se to hodí: Tento postup je vhodný pro domácí elektroinstalace a úpravy starších rozvodů, kde se často setkáte s kombinací dvouvodičových a třívodičových kabelů. Pro náročnější průmyslové instalace platí přísnější normy a použití specializovaných materiálů.

Bezpečnost elektroinstalace závisí na správném zapojení elektrických vodičů, proto vždy dodržujte správné postupy a používejte certifikované materiály.

Jak odizolovat a připravit vodiče pro připojení

Pro správné připojení dvouvodičového a třívodičového kabelu je nezbytné věnovat pozornost kvalitnímu odizolování a přípravě vodičů. Tato fáze přímo ovlivňuje bezpečnost elektroinstalace a spolehlivost elektrického spoje.

Jak správně odizolovat vodiče na délku 1-1,5 cm

Délka odizolování vodičů by měla být přesně mezi 1 až 1,5 cm, což umožňuje bezpečné a pevné zapojení bez rizika zkratu. Příliš krátké odizolování znesnadňuje správné zapojení elektrických vodičů, zatímco příliš dlouhé může způsobit nechtěné kontaktování sousedních vodičů. Konce vodičů musí být vždy čisté, bez oxidace a mechanického poškození, které by mohlo vést ke špatnému kontaktu nebo zvýšení odporu spoje. Při spojování dvouvodičového kabelu s třívodičovým je kritické udržet tuto délku odizolování, aby se správně zapojil každý vodič – fáze, nulový a ochranný vodič. Zabránit oxidaci pomůže nanesení tenké vrstvy antioxidační pasty, zejména na měděné vodiče vystavené vlhkému prostředí. Takto připravené vodiče zajistí optimální přenos elektřiny a bezpečnost elektroinstalace.

Nářadí vhodné pro odizolování a přípravu vodičů

Pro odizolování vodičů je nejlepší použít speciální odizolovač, který umožňuje přesné a bezpečné odstranění izolace bez poškození měděného jádra. Kabelový nůž je alternativou, ale vyžaduje pečlivou práci, protože při nesprávném použití může dojít k naříznutí vodiče. Používání odizolovače s nastavitelnou délkou odizolování výrazně usnadňuje přípravu vodičů a přispívá k bezpečnosti elektroinstalace. Při práci s dvouvodičovým a třívodičovým kabelem je vhodné mít po ruce také WAGO svorky, které zajišťují spolehlivé a bezpečné spojení bez potřeby pájení. Příprava vodičů zahrnuje také kontrolu čistoty konců a případné očištění od oxidace, což prodlužuje životnost elektrického spoje. Bezpečnost při práci s elektroinstalací vyžaduje dodržovat pravidla izolace a pevného mechanického spojení.

Praktický seznam doporučeného nářadí:

• odizolovač s nastavitelnou délkou odizolování
• kvalitní kabelový nůž s ochranou proti sklouznutí
• antioxidační pasta pro ochranu měděných vodičů
• WAGO svorky pro rychlé a bezpečné spojení
• kleště na krimpování pro případné konektory

Tip: Častou chybou při odizolování je odstranění příliš velké části izolace, což může vést k nechtěnému zkratu nebo poškození izolace vedlejších vodičů. Dodržujte přesnou délku 1-1,5 cm a vždy kontrolujte čistotu konců vodičů před připojením.

Bezpečnostní opatření a potřebné nářadí při zapojování

Jak bezpečně vypnout napájení před zapojením

Před zapojením elektrických vodičů vždy vypněte napájení na hlavním jističe v rozvodné skříni, čímž eliminujete riziko úrazu elektrickým proudem. Po vypnutí ověřte absenci napětí pomocí spolehlivé zkoušečky napětí nebo fázovky, která musí indikovat nulový proud ve všech vodičích. Tento krok je zásadní, protože i krátký kontakt s vodičem pod napětím může způsobit vážné zranění. Při připojování dvouvodičového a třívodičového kabelu je bezpečnost práce klíčová, protože manipulujete s vodiči, které mohou být pod napětím. Doporučuji také zohlednit správný výběr kabelu podle typu instalace a požadavků na ochranu (například TN-C vs. TN-C-S), což usnadní další práci a zajistí bezpečnost elektroinstalace.

Potřebné nářadí pro bezpečné zapojování kabelů

Pro bezpečné a správné připojení dvouvodičových a třívodičových kabelů použijte tyto nástroje:

• izolovaný šroubovák s rukojetí odolnou proti průrazu napětí do 1000 V, který umožní pevné utažení svorek bez rizika úrazu
• kombinačky s přesným ostřím pro čisté stříhání a ohýbání měděných i hliníkových vodičů
• zkoušečku napětí s přesností detekce od 12 V do 400 V pro ověření nulového napětí před zapojením
• odizolovací kleště nastavené na průměr vodiče (1,5-2,5 mm²), které odstraní izolaci bez poškození měděného jádra

Použití antioxidační pasty je nezbytné při spojování hliníkových vodičů s měděnými, protože zabraňuje oxidaci a korozivním procesům, které by mohly vést k uvolnění kontaktu a přehřívání spoje. Pro montáž doporučuji WAGO svorky určené pro měděné vodiče, případně speciální svorky pro hliník, které umožňují bezpečné a trvanlivé spojení. Vodiče musí být odizolované na délku 10-15 mm, konce musí být čisté, bez mechanického poškození a pevně utažené, aby se zabránilo jiskření a vzniku závad. Častou chybou je nedostatečné utažení svorek, které způsobuje přechodové odpory a může vést k přehřívání nebo požáru.

Tip: Při zapojování zásuvek s dvouvodičovým i třívodičovým kabelem vždy dodržujte barevné značení vodičů podle ČSN 33 2000 (hnědý/černý pro fázi L, modrý pro nulák N, žlutozelený pro ochranný vodič PE) a používejte nářadí s certifikovanou izolací. Nesprávné nářadí nebo špatné utažení svorek výrazně zvyšuje riziko poruch a ohrožení bezpečnosti domácnosti.

Údržba a kontrola elektroinstalace s dvou- a třívodičovými kabely

Pravidelná údržba elektroinstalace je základním prvkem bezpečnosti domácnosti, zejména pokud používáte kombinaci dvouvodičového a třívodičového kabelu. Kontrola zásuvek by měla probíhat minimálně jednou za 2 až 3 roky. Tento interval umožňuje včas odhalit možné příznaky závad, které mohou vést k nebezpečným situacím, jako je jiskření nebo nadměrné zahřívání kontaktů.

Mezi hlavní příznaky závad patří:

• jiskření při zasouvání nebo vyjímání zástrčky,
• vůle v zásuvce, která signalizuje uvolněné spoje,
• zahřívání zásuvek či kabelů během provozu.

Tyto symptomy mohou být známkou špatného zapojení elektrických vodičů nebo oxidace kontaktů, kterou je možné ošetřit například pomocí antioxidační pasty. Při opravách a údržbě doporučuji používat WAGO svorky pro spolehlivé a bezpečné propojení vodičů.

Revize elektroinstalace je nezbytná zejména u starších instalací, které jsou starší než 20 let. V takových případech se často setkáváme s opotřebením izolace nebo nevhodným zapojením dvouvodičového a třívodičového kabelu. Revizní technik ověří správné zapojení a bezpečnost elektroinstalace, čímž předejdete rizikům požáru či úrazu elektrickým proudem.

Jak správně propojit dva kabely s různým počtem vodičů

Při spojování dvouvodičového kabelu s třívodičovým je nutné přesně identifikovat fázi, nulový a ochranný vodič. Nesprávné zapojení ohrožuje bezpečnost a může způsobit poruchy spotřebičů. Doporučuje se použít vhodné WAGO svorky a dbát na správné odizolování vodičů. Chybná praxe, jako je ponechání ochranného vodiče neuzemněného, patří mezi časté chyby, kterým je třeba se vyhnout.

Pro bezpečnost elektroinstalace je klíčové pravidelně provádět kontrolu zásuvek a revize elektroinstalace, zejména pokud plánujete zapojit zásuvku s vypínačem a třívodičovým kabelem. Takové postupy zajistí dlouhodobou spolehlivost a ochranu před elektrickými poruchami.

Časté dotazy

Jak připojit dva vodiče bezpečně?

Odizolujte vodiče na 1-1,5 cm, použijte správné svorky a zajistěte pevné utažení, aby nedocházelo k jiskření.

Jak zapojit dvouvodičové kabely do zásuvky?

Ve starších instalacích TN-C-S připojte dva vodiče podle barev na svorky zásuvky, respektujte polaritu a délku odizolování.

Jak správně zapojit třívodičový kabel?

Třívodičový kabel CYKY-J 2,5 mm² připojte: hnědý/černý na L, modrý na N, a žlutozelený na PE svorku zásuvky.

Jak propojit dvouvodičový a třívodičový kabel?

Použijte antioxidační pastu, spojte nejprve hliníkový vodič s měděným ve spojovací krabičce a pak použijte správné WAGO svorky.

Jak odizolovat vodiče správně?

Odizolujte vodiče na 1-1,5 cm, konce musí být čisté a nepoškozené, použijte odizolovač nebo kabelový nůž.

Jaká bezpečnostní opatření dodržet při zapojování?

Vypněte napájení, ověřte zkoušečkou nepřítomnost napětí a používejte izolované nářadí jako šroubovák a kombinačky.

Jak často kontrolovat elektroinstalaci?

Zásuvky kontrolujte minimálně jednou za 2-3 roky, starší instalace nad 20 let vyžadují revizi odborníkem.

Jaké jsou příznaky špatně zapojené zásuvky?

Jiskření, vůle zásuvky, nadměrné zahřívání a přerušení napájení jsou známky poruchy zásuvky.

Lze měděné a hliníkové vodiče spojovat přímo?

Ne, je nutné použít antioxidační pastu a speciální spojky, aby se zabránilo oxidaci a uvolnění kontaktu.

Jak zapojit dvojzásuvku s dvouvodičovým kabelem?

Vodiče připojte do prvního modulu a pomocí mostků propojte druhý modul pro rovnoměrné zatížení obou zásuvek.

Jak správně napojit novou zásuvku na dvouvodičový kabel?

Při napojení nové zásuvky na dvouvodičový kabel je třeba nejprve odizolovat vodiče asi 10 mm a připojit je přímo na svorky zásuvky podle barevného značení, přičemž se nezapomíná na správné upevnění kabelu.

Jak bezpečně propojit dvouvodičový kabel s třívodičovým v domácí elektroinstalaci?

Pro bezpečné propojení je nutné použít svorkovnici, kde se spojí fáze a nulový vodič přesně podle barev a ochranný vodič (zem) se správně zakončí, aby nedošlo k zkratu, přičemž se doporučuje použít antioxidační pastu pro měděné spoje.
