Princip činnosti a hlavní charakteristiky regulačního

Regulační ventil tlaku paliva je klíčovou součástí palivového systému, která udržuje optimální tlak paliva pro správnou funkci motoru. Jeho činnost často využívá PWM řízení a elektromagnetický ventil paliva pro přesnou kontrolu průtoku. Správná diagnostika ventilu paliva pomáhá odhalit poruchy a zajistit spolehlivý provoz.

Princip činnosti regulačního ventilu tlaku paliva

Regulační ventil tlaku paliva funguje na elektromagnetickém principu, kdy elektromagnetický ventil paliva přesně upravuje tlak paliva v systému CommonRail podle signálu z řídicí jednotky ECU EDC16CP33. PWM řízení ventilu s frekvencí 500 Hz a duty cycle 80 % umožňuje plynulou a rychlou regulaci, která udržuje optimální hodnotu tlaku paliva během provozu motoru. Řídicí pin ventilu je trvale uzemněn a jeho otevírání či zavírání je řízeno právě pomocí modulace šířky impulzů (PWM), což zajišťuje přesnost a spolehlivost regulace.

Jaký je princip činnosti regulačního ventilu tlaku paliva

Elektromagnetický ventil reaguje na elektrický proud, který přes PWM modulaci mění jeho polohu a tím i průtok paliva zpět do nádrže nebo na vstupu do vstřikovacího systému. Tento princip práce regulačního ventilu paliva common rail se odráží v schopnosti udržet konstantní CommonRail tlak paliva, což je klíčové pro správnou funkci vstřikování a výkon motoru. Poruchy regulačního ventilu často souvisejí s nesprávným PWM řízením nebo opotřebením elektromagnetu, což může vést k nestabilnímu tlaku paliva a poklesu výkonu motoru. Diagnostika ventilu paliva proto zahrnuje kontrolu signálu PWM a odezvy ventilu.

Hlavní charakteristiky a parametry regulačního ventilu

Hlavní charakteristiky a parametry regulačního ventilu tlaku paliva

Regulační ventil tlaku paliva obsahuje elektromagnetický akční člen s pohyblivým jádrem, který je řízen elektronickou řídicí jednotkou (ECU), konkrétně pomocí pulzně šířkové modulace (PWM). Tato PWM modulace pracuje typicky s frekvencí kolem 500 Hz a umožňuje plynulé nastavení otevření ventilu, čímž se přesně reguluje tlak paliva v systému CommonRail. Řídicí pin ventilu je uzemňován pouze podle aktuální potřeby regulace, nikoliv trvale, aby se zabránilo přetlakům a nechtěnému vypnutí motoru.

Provozní parametry motoru, jako jsou otáčky (v rozmezí 800-4000 ot./min), teplota paliva (běžně 20-80 °C) a zatížení motoru, přímo ovlivňují PWM signál, který ECU vysílá do ventilu. Na základě těchto údajů ECU upravuje šířku pulzů, aby udržela tlak paliva v rozmezí 1400-1600 barů, což je optimální pro správné vstřikování a spalování paliva.

Mezi klíčové charakteristiky regulačního ventilu patří:

• Elektromagnetický akční člen s pohyblivým jádrem pro rychlou odezvu do 10 ms
• PWM řízení s frekvencí cca 500 Hz a modulací šířky pulzu v rozsahu 0-100 %
• Aktivace ventilu závislá na provozních parametrech motoru: otáčky, teplota, zátěž, časování vstřikování
• Odolnost vůči teplotním výkyvům paliva a variacím v jeho kvalitě, které mohou ovlivnit tlak a průtok
• Schopnost přesně regulovat tlak paliva v systému CommonRail, udržující tlak v toleranci ±20 barů

Tip: Častou příčinou poruch regulačního ventilu je nesprávná kalibrace PWM signálu nebo znečištění elektromagnetického akčního členu, což vede k nestabilnímu tlaku paliva, snížení výkonu motoru a zvýšeným emisím. Diagnostika ventilu mimo ECU pomocí nástrojů jako FCD Minitester s nastavením PWM 80 % při 500 Hz pomáhá přesně určit funkčnost ventilu a vyloučit jej jako zdroj závady.

Na co si dát pozor: Trvalé uzemnění řídicího pinu ventilu způsobuje okamžité zvýšení tlaku paliva na maximum, což může vést k automatickému uzavření dávkovacího ventilu palivového čerpadla a následnému zhasnutí motoru. Tento stav signalizuje chybu v řízení a vyžaduje okamžitou opravu elektroinstalace nebo kalibrace ECU.

Tento ventil je nezbytný pro správnou funkci palivové soustavy CommonRail a optimalizaci výkonu motoru, proto je jeho správná diagnostika a údržba klíčová zejména u motorů s vysokotlakým vstřikováním paliva, jako jsou například motory Renault 2.0 dCi s řídicí jednotkou EDC16CP33.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Řízení a modulace ventilu pomocí PWM

PWM modulace představuje klíčový způsob řízení regulačního ventilu tlaku paliva v moderních motorech s CommonRail systémem. Tento princip řízení využívá frekvenci 500 Hz a 80 % duty cycle, což znamená, že řídicí pin je v aktivním stavu 80 % času během jednoho cyklu. Díky tomu ventil přesně reguluje tlak paliva podle požadavků motoru, čímž optimalizuje výkon a snižuje emise.

Trvalé uzemnění řídicího pinu způsobuje maximální tlak paliva, protože ventil zůstává v uzavřené poloze, čímž palivo proudí bez omezení. Takové chování se často využívá při diagnostice ventilu paliva nebo při testech pomocí zařízení FCD Minitester, které simuluje PWM modulaci a umožňuje ověřit správnou funkci ventilu.

Jak nastavit tlak paliva pomocí regulačního ventilu

1. Připojit FCD Minitester – simulace PWM signálu s frekvencí 500 Hz a 80 % duty cycle
2. Monitorovat reakci ventilu – ověřit změny tlaku paliva v systému
3. Upravovat duty cycle – měnit šířku impulzu pro požadované nastavení tlaku
4. Vyhodnotit funkčnost – zkontrolovat, zda ventil správně reaguje na PWM řízení bez poruch
5. Identifikovat závady – při trvalém uzemnění řídicího pinu ventil drží maximální tlak, což může indikovat poruchu

Tip: Častá chyba při diagnostice je nesprávné nastavení frekvence PWM, což vede k chybné interpretaci funkce regulačního ventilu tlaku paliva. PWM řízení ventilu musí odpovídat přesným parametrům, aby bylo možné spolehlivě hodnotit stav ventilu.

Diagnostika a testování regulačního ventilu tlaku paliva

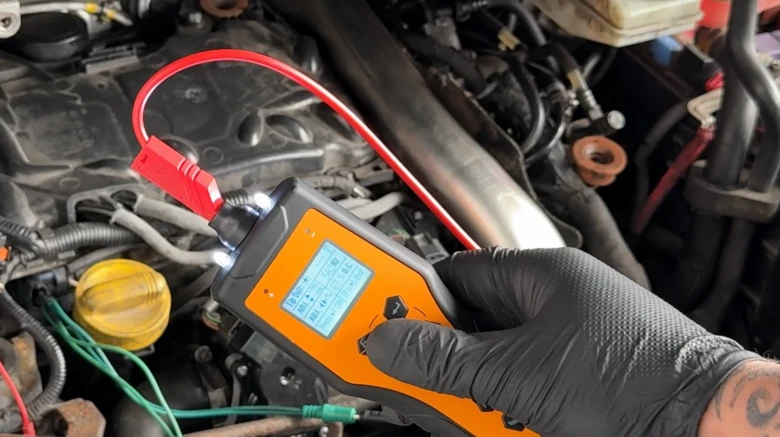

Testování regulačního ventilu tlaku paliva mimo ECU je klíčové pro přesné odhalení jeho poruch. FCD Minitester umožňuje simulovat reálný provoz ventilu díky PWM modulaci s parametry 80 % šířky pulzu a frekvencí 500 Hz. Tento způsob testu pomáhá zjistit, zda elektromagnetický ventil paliva správně reaguje na signály a udržuje požadovaný CommonRail tlak paliva. Praktický příklad z vozidla Renault Espace potvrdil, že taková diagnostika efektivně odhalí vadný regulátor tlaku paliva, který by jinak mohl způsobovat nepravidelný výkon motoru nebo problémy s dodávkou paliva.

Postup kontroly regulačního ventilu tlaku paliva zahrnuje připojení testovacího přístroje přímo k ventilu, sledování reakce na PWM řízení ventilu a vyhodnocení odezvy. Důležité je také věnovat pozornost elektroinstalaci, protože poruchy v kabeláži či konektorech mohou ovlivnit výsledky testu a vést k falešným závěrům.

Tipy na diagnostiku vadného regulátoru tlaku paliva

Tip: Při diagnostice ventilu paliva je nutné zkontrolovat stav a kvalitu kabelového vedení a připojení. Častou chybou je zanedbání kontroly elektroinstalace, což může způsobit nesprávnou funkci ventilu i přes jeho mechanickou neporušenost. V případě pochybností o funkci regulačního ventilu doporučuji vždy provést test mimo ECU s použitím FCD Minitesteru, který umožní přesnější vyhodnocení.

Nejčastější závady a příčiny poruch regulačního ventilu

Nejčastější závady regulačního ventilu tlaku paliva mají přímý dopad na přesné řízení palivového tlaku v systému CommonRail a tím i na výkon motoru. Poruchy vznikají zejména v elektroinstalaci mezi ECU a ventilem, v samotné řídicí jednotce EDC16CP33 nebo v důsledku neodborné manipulace, což vyžaduje cílenou diagnostiku s využitím specializovaných nástrojů.

Poškození elektroinstalace mezi ECU a ventilem

Přerušené vodiče, oxidované konektory nebo špatné kontakty vedou k nesprávnému PWM řízení ventilu. V praxi to způsobuje kolísání duty cycle PWM signálu, což se projeví nestabilním tlakem paliva v rozmezí od 100 do 160 barů v systému CommonRail. Tento tlakový fluktuace negativně ovlivňují plynulost chodu motoru a mohou způsobit snížení výkonu až o 10 %.

Vnitřní závady řídicí jednotky ECU

Chybné výstupní signály z ECU EDC16CP33 vedou k nesprávné kalibraci regulačního ventilu, kdy PWM modulace není správně synchronizována s požadavky motoru. Výsledkem je nesprávné nastavení tlaku paliva, které může způsobit zvýšenou spotřebu paliva a občasné výpadky motoru, zejména při zatížení nad 3000 ot./min.

Dopad neodborné demontáže a montáže

Neodborná manipulace s regulačním ventilem často způsobuje mechanické poškození elektromagnetického členu nebo zkraty v elektroinstalaci. Takové poruchy vedou k rychlé degradaci ventilu a nestabilnímu tlaku paliva, což se projevuje kolísáním tlaku i chybovými kódy během diagnostiky. Proto je nezbytné svěřit demontáž a montáž kvalifikovanému servisu.

• Vadný regulační ventil tlaku paliva se obvykle projevuje chybovými kódy P1259 nebo P1299 při diagnostice pomocí OBD2 skeneru.
• Poruchy ventilu často způsobují snížení výkonu motoru o 5-15 % a zvýšení spotřeby paliva až o 8 %.
• Pravidelná kontrola integrity elektroinstalace a kalibrace PWM signálu ventilu ECU prodlužuje životnost palivového systému a stabilizuje tlak paliva.

Tip: Častou chybou je trvalé uzemnění řídicího pinu ventilu, které vede k maximálnímu tlaku paliva a následnému vypnutí motoru kvůli uzavření dávkovacího ventilu palivového čerpadla. Tento stav je třeba v diagnostice vyloučit jako první.

Pro koho se to hodí: Diagnostika a oprava regulačního ventilu je nezbytná u vozidel s CommonRail systémy, kde přesné řízení tlaku paliva ovlivňuje emise a výkon.

Pro koho NE: U starších motorů bez CommonRail systému nebo s mechanickým regulátorem tlaku není tento ventil přítomen a uvedené závady se nevztahují.

Konstrukce a komponenty regulačního ventilu tlaku paliva

Konstrukce regulačního ventilu tlaku paliva je navržena tak, aby umožnila precizní řízení tlaku paliva v systému CommonRail podle aktuálních provozních parametrů motoru. Ventil sestává z několika klíčových komponent, které společně zajišťují adaptivní a rychlou regulaci tlaku paliva.

Elektromagnetický akční člen a jeho funkce

Elektromagnetický akční člen obsahuje pohyblivé jádro, které se posouvá v závislosti na elektrickém signálu řízeném ECU, konkrétně jednotkou EDC16CP33 u motoru Renault 2.0 dCi. Tento pohyb jádra reguluje průtok paliva a tím i tlak v palivové soustavě CommonRail. Ventil je ovládán pomocí pulzně šířkové modulace (PWM) s frekvencí kolem 500 Hz a modulací až 80 %, což umožňuje přesné nastavení tlaku paliva v rozsahu potřebných hodnot pro optimální výkon a emise motoru. Trvalé uzemnění řídicího pinu vede k maximálnímu tlaku paliva, na což ECU reaguje uzavřením dávkovacího ventilu palivového čerpadla, což může způsobit zhasnutí motoru.

Řídicí pin a jeho role v regulaci

Řídicí pin propojuje elektromagnetický ventil s řídicí jednotkou motoru (ECU) a přenáší pulzní elektrické signály, které aktivují elektromagnetický akční člen. Tento pin není trvale uzemňován, ale pouze podle potřeby regulace tlaku, což umožňuje dynamickou a adaptivní kontrolu tlaku paliva v reálném čase. Správná funkce řídicího pinu je zásadní pro diagnostiku ventilu, protože poruchy v elektroinstalaci mezi ECU a ventilem nebo vnitřní závady ECU mohou způsobit nesprávnou regulaci tlaku a následné poruchy motoru.

Tip: Na co si dát pozor – častou chybou je poškození elektroinstalace nebo neodborná manipulace při opravách, která může způsobit zkrat nebo přerušení signálu na řídicím pinu. To vede k nesprávné PWM modulaci a kolísání tlaku paliva, což negativně ovlivňuje výkon motoru a může způsobit jeho zhasnutí. Pravidelná diagnostika pomocí specializovaných nástrojů, jako je FCD Minitester, pomáhá tyto závady včas odhalit.

Kalibrace a nastavení regulačního ventilu v ECU

Kalibrace a nastavení regulačního ventilu tlaku paliva v řídicí jednotce motoru (ECU) představují klíčový krok pro optimální funkci palivového systému. ECU řídí PWM modulaci elektromagnetického ventilu, která reguluje tlak paliva a tím přímo ovlivňuje výkon motoru a emise.

Význam přesného nastavení PWM

Přesná PWM modulace je základem správné kalibrace regulačního ventilu tlaku paliva. ECU pomocí této modulace nastavuje optimální tlak paliva v palivové soustavě, což zajišťuje stabilní dodávku paliva a správný chod motoru. Nedostatečné nebo nadměrné PWM řízení ventilu může způsobit kolísání tlaku a snížit efektivitu motoru.

Dopad kalibrace na výkon a emise

Kalibrace regulačního ventilu tlaku paliva má přímý vliv na výkon motoru i produkci emisí. Správně nastavený tlak paliva optimalizuje spalování, což zvyšuje výkon a snižuje škodlivé výfukové plyny. Naopak chybná kalibrace často vede ke zvýšené spotřebě paliva a poruchám regulačního ventilu.

Tip: Pro diagnostiku ventilu paliva a správnou kalibraci doporučuji využít specializované diagnostické přístroje, které pomáhají odhalit poruchy regulačního ventilu a optimalizovat PWM řízení ventilu v systému CommonRail.

Vliv provozních podmínek na činnost regulačního ventilu

Provozní podmínky motoru, jako je teplota paliva a jeho kvalita, významně ovlivňují funkci regulačního ventilu tlaku paliva. Tyto faktory mají přímý dopad na tlak paliva v systému CommonRail a na spolehlivost ventilu během provozu.

Dopad teploty na funkci ventilu

Teplota paliva ovlivňuje jeho viskozitu a tím i tlak paliva v palivovém systému. Vyšší teplota snižuje hustotu paliva, což může vést k nestabilitě tlaku a narušení přesného PWM řízení ventilu. Regulační ventil tlaku paliva reaguje na tyto změny tlakem v systému, a proto je důležité udržovat provozní teplotu paliva v doporučeném rozsahu.

Vliv kvality paliva a nečistot

Nízká kvalita paliva a přítomnost nečistot zvyšují riziko zanášení regulačního ventilu tlaku paliva. Zanesený ventil může způsobit poruchy regulačního ventilu, což negativně ovlivní výkon motoru a CommonRail tlak paliva. Pro prevenci je vhodné pravidelně kontrolovat kvalitu paliva a provádět diagnostiku ventilu paliva, aby se předešlo poškození elektromagnetického ventilu paliva.

Tip: Častou chybou je zanedbání filtrace paliva, která výrazně zkracuje životnost regulačního ventilu.

Porovnání regulačních ventilů tlaku paliva různých výrobců

Na českém trhu jsou nejčastěji dostupné regulační ventily tlaku paliva od výrobců Bosch, Delphi a Denso. Tyto značky se liší především v technickém provedení, spolehlivosti a cenové relaci, která se pohybuje zhruba mezi 1500 až 4000 Kč. Bosch nabízí regulační ventil tlaku paliva s precizním PWM řízením ventilu, což umožňuje přesnou modulaci tlaku paliva v systému CommonRail a tím i lepší výkon motoru. Delphi se zaměřuje na robustnost ventilu a vyšší odolnost vůči kolísání teploty paliva, což je výhodné pro náročnější provozní podmínky. Denso klade důraz na nízkou poruchovost a snadnou diagnostiku ventilu paliva, což usnadňuje servis a údržbu.

Porovnání regulačních ventilů tlaku paliva

Toto porovnání regulačních ventilů tlaku paliva pomáhá vybrat vhodný model podle konkrétních požadavků na výkon, spolehlivost a cenu. Provozovatelé by měli dbát na správnou kalibraci ventilu ECU a pravidelnou diagnostiku, protože poruchy regulačního ventilu vedou ke snížení výkonu motoru a problémům s CommonRail tlakem paliva.

Časté dotazy o regulačním ventilu tlaku paliva

Otázka: Jak funguje regulátor tlaku paliva?

Regulátor tlaku paliva je elektromagnetický ventil paliva, který pracuje na principu PWM řízení ventilu s frekvencí kolem 500 Hz a duty cycle přibližně 80 %. Tato modulace umožňuje přesné nastavení CommonRail tlaku paliva podle aktuálních potřeb motoru.

Otázka: Jaká je funkce regulačního ventilu?

Hlavní funkce ventilu je udržovat stabilní tlak paliva v systému CommonRail, přizpůsobovat ho provozním parametrům motoru, jako jsou otáčky, zátěž a teplota paliva, a tím optimalizovat výkon i emise.

Otázka: Jak se projevuje vadný regulátor tlaku paliva?

Poruchy regulačního ventilu se projevují kolísáním tlaku, ztrátou výkonu motoru, výpadky nebo úplným zhasnutím. Častou příčinou je poškození elektroinstalace nebo závada v ovládání PWM signálem.

Otázka: Jak nastavit tlak paliva pomocí regulačního ventilu?

Nastavení tlaku probíhá kalibrací PWM řízení ventilu v řídicí jednotce ECU, kde se upravuje frekvence a duty cycle modulace pro požadovaný tlak paliva a optimální chod motoru.

Otázka: Jak probíhá diagnostika regulačního ventilu?

Diagnostika ventilu paliva se provádí pomocí specializovaných přístrojů, například FCD Minitesteru, který simuluje PWM signál a kontroluje odezvu ventilu mimo ECU za 80 % duty cycle a 500 Hz.

Otázka: Jaké jsou hlavní charakteristiky regulačního ventilu tlaku paliva?

Mezi klíčové charakteristiky patří elektromagnetický akční člen řízený PWM modulací, schopnost rychlé regulace tlaku, odolnost vůči teplotě a kvalita paliva ovlivňující životnost ventilu.

Otázka: Co ovlivňuje činnost regulačního ventilu?

Výkon ventilu ovlivňuje teplota paliva, jeho kvalita, provozní podmínky motoru a stav elektroinstalace. Tyto faktory mohou změnit přesnost regulace tlaku a spolehlivost systému.

Otázka: Jaké jsou nejčastější závady regulačního ventilu?

Mezi běžné poruchy patří poškození elektromagnetického cívky, znečištění ventilu, chyby v řízení PWM signálem a selhání kalibrace v ECU, což vede k nestabilnímu tlaku paliva.

Otázka: Jak probíhá kalibrace regulačního ventilu v ECU?

Kalibrace spočívá v úpravě parametrů PWM řízení ventilu tak, aby bylo dosaženo optimálního tlaku paliva při různých provozních režimech motoru, což zlepšuje výkon a snižuje emise.

Otázka: Jaký vliv má PWM modulace na regulaci tlaku paliva?

PWM modulace s frekvencí 500 Hz a duty cycle 80 % umožňuje přesné a rychlé řízení elektromagnetického ventilu, čímž efektivně reguluje tlak paliva a zajišťuje stabilní chod motoru.

Otázka: Jak poznat vadný regulační ventil tlaku paliva?

Vadný ventil odhalí diagnostika poruch regulačního ventilu, která odhalí kolísání tlaku a nesprávnou odezvu ventilu, často doprovázenou špatným chodem motoru nebo výpadky.

Otázka: Jaký je vliv teploty paliva na regulátor tlaku?

Vyšší teplota paliva snižuje jeho viskozitu, což mění tlak v systému a může ovlivnit přesnost regulace ventilu, případně urychlit jeho opotřebení.

Otázka: Jaké jsou hlavní komponenty regulačního ventilu tlaku paliva?

Ventil obsahuje elektromagnetický akční člen, pohyblivé jádro a řídicí pin, které společně umožňují přesnou regulaci tlaku paliva řízenou PWM signálem.

Otázka: Jak se provádí testování regulačního ventilu?

Testování probíhá mimo ECU s využitím přístrojů simulujících PWM řízení ventilu, kontroluje se odezva a funkčnost ventilu při standardní frekvenci a duty cycle.

Otázka: Jaký je význam správné kalibrace regulačního ventilu?

Správná kalibrace je klíčová pro optimální CommonRail tlak paliva, což zajišťuje maximální výkon motoru, nižší emise a předchází poruchám regulačního ventilu.

Odborná rada: Pro komplexní diagnostiku a opravu regulačního ventilu tlaku paliva doporučuji konzultaci s kvalifikovaným servisem, protože nesprávná manipulace může vést k vážným poruchám motoru.
