Průměry a vlastnosti litinových trubek tlakových i netlakových

Litinové trubky patří mezi osvědčené materiály pro rozvody vody a kanalizace díky své pevnosti a odolnosti vůči korozi. Rozdíly v průměrech a mechanických vlastnostech určují, zda jsou vhodné pro tlakové nebo netlakové použití. Přesné parametry pomáhají zajistit správný výběr a dlouhou životnost instalace.

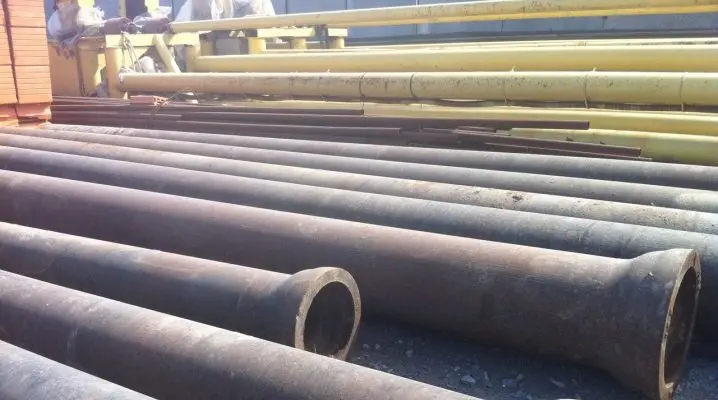

Standardní průměry a rozměry litinových trubek

Standardní průměry litinových trubek se pohybují od DN 50 až do DN 800, přičemž délka trubek obvykle dosahuje 750 až 2200 mm. Tloušťka stěny se liší podle typu použití a dosahuje hodnot od 4 do 25 mm. Mezera mezi trubkou a hrdlem bývá standardně 6 až 7 mm, což umožňuje správnou montáž litinových trubek jak v tlakových, tak netlakových systémech.

Tlakové litinové trubky mají přesně definované rozměry, které zajišťují dostatečnou odolnost litiny vůči vnějším tlakům a mechanickému zatížení. Netrakové litinové trubky, často používané v kanalizaci, mají zpravidla větší průměry a nižší tloušťku stěny, což odráží jiné provozní požadavky. Vlastnosti litinových trubek pro tlakové systémy určují přesné rozměry, které zajišťují bezpečný a spolehlivý provoz.

Tabulka průměrů litinových trubek pro tlakové a netlakové použití

Materiál a povrchová úprava litinových trubek

Litinové trubky se vyrábějí ze šedé litiny s vysokým obsahem grafitu, který zvyšuje jejich mechanickou pevnost a odolnost vůči tlaku. Tento materiál umožňuje litinovým trubkám vydržet vysoké tlakové zatížení, což je klíčové pro tlakové instalace. Povrch trubek je opatřen asfaltovou vrstvou na vnější i vnitřní straně, která zajišťuje ochranu proti korozi a zároveň snižuje tření, což zlepšuje průchodnost média a usnadňuje montáž. U socketless litinových trubek, určených především pro tlakové systémy, je vnitřní povrch ošetřen speciálním složením s nízkou drsností, které zvyšuje odolnost proti agresivnímu chemickému prostředí a opotřebení.

Jaké jsou rozměry a vlastnosti tlakových litinových trubek

Standardní průměry litinových trubek (DN) se pohybují od 50 mm do 800 mm, přičemž délky trubek jsou v rozmezí 750 mm až 2200 mm a tloušťka stěny se pohybuje mezi 4 a 25 mm podle průměru. Například trubka DN 100 má vnější průměr 118 mm, tloušťku stěny 8,3 mm a délku 1000 mm, zatímco DN 350 dosahuje vnějšího průměru 635 mm, tloušťky stěny 17,4 mm a délky 2100 mm. Mezera mezi vnější stranou trubky a hrdlem činí 6 mm u DN 50 a DN 100, a 7 mm u DN 150. Tlakové litinové trubky jsou navrženy tak, aby splňovaly vysoké mechanické nároky včetně instalací pod centrálními komunikacemi.

Tip: Častou chybou při výběru je zaměňování průměrů litinových trubek pro tlakové a netlakové aplikace. Tlakové trubky mají přesnější rozměry a silnější stěny, což je zásadní pro bezpečnost a dlouhodobou životnost instalace.

Litinové trubky jsou díky asfaltové povrchové úpravě odolné vůči korozi a chemickému působení odpadních vod, což prodlužuje jejich životnost i v náročných podmínkách. Šedá litina s vysokým obsahem grafitu zajišťuje vysokou pevnost a pružnost, která umožňuje použití jak v tlakových, tak v netlakových instalacích.

Pro koho se to hodí vs pro koho ne: Tlakové litinové trubky jsou vhodné pro průmyslové a vodovodní instalace vyžadující vysokou pevnost a odolnost proti tlaku. Naopak netlakové litinové trubky, které mají vyšší pružnost a nižší pevnost, se hodí spíše pro domácí odpadní systémy bez tlakového zatížení a nejsou vhodné pro tlakové vodovodní rozvody.

Podrobné technické údaje a tabulky rozměrů litinových trubek naleznete v oficiálních normách a na portálu Eagri.cz, který nabízí komplexní informace o materiálech a jejich použití v tlakových i netlakových instalacích.

Mechanické a fyzikální vlastnosti litinových trubek

Mechanické a fyzikální vlastnosti litinových trubek významně ovlivňují jejich použití v tlakových i netlakových instalacích. Základní parametry jako pevnost v tahu, modul pružnosti, hmotnost a koeficient drsnosti určují odolnost litiny vůči zatížení a opotřebení.

Pevnost v tahu a modul pružnosti

Litinová trubka vykazuje pevnost v tahu přibližně 130-250 MPa, což závisí na typu litiny (šedá, tvárná). Modul pružnosti se pohybuje kolem 100-130 GPa, což zajišťuje dostatečnou tuhost a odolnost proti deformacím. Tyto vlastnosti umožňují tlakové litinové trubky spolehlivě odolávat vnitřnímu tlaku a mechanickému namáhání.

Hmotnost a tlaková odolnost

Hmotnost litinové trubky o průměru 100 mm činí přibližně 14 kg na metr délky, což je několikanásobně více než u plastových trubek stejného průměru. Tato vysoká hmotnost souvisí s hustotou materiálu a přispívá k výborné tlakové odolnosti, která u tlakových litinových trubek dosahuje hodnot až 10 MPa. Díky tomu se hodí i pro náročné vysokotlaké instalace.

Koeficient drsnosti a odolnost proti opotřebení

Povrch litinových trubek má typický koeficient drsnosti kolem 0,10-0,15 mm, což je více než u hladkých plastových trubek. Vyšší drsnost může zvyšovat tření a snižovat průtok, ale zároveň zlepšuje odolnost proti abrazivnímu opotřebení. Proto je vhodné při montáži litinových trubek dbát na správnou ochranu povrchu a pravidelnou údržbu.

• Pevnost v tahu: 130-250 MPa
• Modul pružnosti: 100-130 GPa
• Hmotnost DN 100: cca 14 kg/m
• Tlaková odolnost: až 10 MPa
• Koeficient drsnosti: 0,10-0,15 mm

Tip: Pro tlakové systémy se volí litinové trubky s vyšší pevností a tlakovou odolností, zatímco netlakové instalace mohou využít i trubky s nižšími mechanickými nároky.

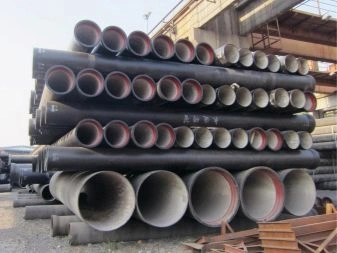

Typy litinových trubek a jejich použití v tlakových a netlakových systémech

Litinové trubky se dělí na tlakové a netlakové podle oblasti použití a konstrukčních vlastností. Tlakové litinové trubky (například typ VSHG) mají průměry od 100 do 300 mm a jsou určeny především pro rozvody pitné vody a průmyslové instalace. Jejich základní vlastností je vysoká odolnost litiny vůči tlaku i mechanickému poškození, což zajišťuje dlouhou životnost a spolehlivost v náročných podmínkách.

Netlakové litinové trubky se používají zejména v domácnostech pro odpadní a kanalizační systémy. Typické průměry litinových trubek používaných v netlakových instalacích jsou od 50 do 200 mm. Výhodou těchto trubek je jejich dobrá odolnost vůči chemickému působení a schopnost tlumit hluk při průtoku. Propojování netlakových litinových trubek s plastovými trubkami se realizuje pomocí gumových adaptérů, které zajišťují těsnost a jednoduchou montáž.

• Tlakové litinové trubky: průměry 100-300 mm, vysoká pevnost a odolnost, použití v pitné vodě a průmyslu
• Netlakové litinové trubky: průměry 50-200 mm, domácí odpadní systémy, možnost spojení s plastem pomocí gumových adaptérů
• Montáž litinových trubek vyžaduje přesné těsnění a vhodné spojovací materiály

Přehled průměrů a použití litinových trubek v tlakových sítích

Výběr správného průměru litinové trubky závisí na konkrétním tlakovém zatížení a požadavcích instalace. Tlakové litinové trubky jsou vhodné pro rozvody s vyšším tlakem díky svým mechanickým vlastnostem a odolnosti proti korozi.

Montážní a instalační postupy litinových trubek

Montáž litinových trubek vyžaduje přesné dodržení technologických postupů, aby byla zajištěna dlouhodobá funkčnost a odolnost litiny v tlakových i netlakových aplikacích. V následujících krocích popisuji základní pravidla od kontroly trubek po správné uložení a délku potrubního systému.

Kontrola trubek před instalací

Vizuální kontrola litinových trubek je nezbytná pro odhalení prasklin, promáčknutí nebo jiných vad, které by mohly ohrozit tlakové litinové trubky při provozu. Jaké jsou rozměry a vlastnosti tlakových litinových trubek se hodnotí nejen podle průměru, ale i podle integrity materiálu.

Výkop a pokládka trubek

Výkop pro montáž litinových trubek musí mít minimální šířku odpovídající průměru trubky plus 40 mm, aby bylo možné trubky správně položit a připojit. Polštář pod trubky by měl mít tloušťku přibližně 10 cm, což zajistí rovnoměrné rozložení zatížení a ochranu proti poškození.

Délka systému a inspekční jámy

Maximální délka potrubí bez inspekčních jamek je 12 m. Delší systémy vyžadují instalaci inspekčních jamek pro kontrolu a údržbu, zejména u tlakových litinových trubek, kde je kontrola těsnosti a pevnosti kritická.

1. Vizuální kontrola – ověřte trubky bez prasklin a deformací před instalací
2. Příprava výkopu – dodržte šířku výkopu průměr trubky + 40 mm
3. Pokládka na polštář – položte trubky na 10 cm tlustý štěrkopískový polštář
4. Instalace systému – respektujte limit délky 12 m bez inspekčních jamek
5. Zřízení inspekčních jamek – použijte je u delších potrubních úseků pro snadný přístup

Tip: Častou chybou při montáži litinových trubek je nedostatečné zajištění polštáře, které vede k nerovnoměrnému zatížení a následnému poškození trubek. Montáž litinových trubek se hodí pro trvalé tlakové i netlakové rozvody, ale není vhodná pro systémy s častým posunem půdy nebo vibracemi.

Životnost a odolnost litinových trubek

Životnost a odolnost litinových trubek patří mezi klíčové faktory při výběru potrubních systémů pro tlakové i netlakové aplikace. Díky vysokému obsahu uhlíku (přibližně 2-4 %) a křemíku (0,5-3 %) v šedé litině mají tyto trubky vynikající mechanické vlastnosti a výraznou odolnost vůči korozi i chemickým vlivům.

Faktory ovlivňující životnost

Životnost litinových trubek se běžně pohybuje mezi 30 až 50 lety, pokud je instalace provedena bez mechanických poškození a s dodržením správných montážních postupů. Mechanické nárazy, deformace nebo nesprávné uložení trubek během montáže mohou snížit životnost i o desítky procent. Proto je nezbytné zajistit vizuální kontrolu trubek před instalací a dodržovat doporučené hloubky uložení, které zpravidla začínají od 0,8 m pod terénem, aby se minimalizovalo riziko poškození vlivem zemních prací či zatížení.

Odolnost proti korozi a chemikáliím

Odolnost litiny proti korozi je dána pevnou strukturou materiálu, kde uhlík a křemík vytvářejí stabilní grafitové inkluze, které zpomalují korozi i v agresivním prostředí. Povrchová ochrana asfaltovým nátěrem na vnější i vnitřní straně trubek dále zabraňuje pronikání vlhkosti a chemikálií. Litinové trubky jsou proto vhodné pro tlakové instalace pitné vody i průmyslových médií (VSHG trubky s průměry DN 100-300 mm), stejně jako pro netlakové kanalizační systémy, kde odolávají agresivním odpadním vodám. Koeficient drsnosti vnitřního povrchu lze snížit speciální úpravou, čímž se zvyšuje průchodnost a snižuje opotřebení.

Shrnutí:

• Životnost litinových trubek dosahuje 30 až 50 let při správné montáži a ochraně proti mechanickému poškození
• Chemické složení litiny (2-4 % uhlíku, 0,5-3 % křemíku) výrazně zvyšuje odolnost proti korozi a agresivním látkám
• Tlakové i netlakové litinové trubky díky své odolnosti umožňují dlouhodobý provoz bez významné degradace materiálu

Tip: Při výběru průměru a typu litinové trubky zohledněte konkrétní provozní podmínky a typ média, protože nesprávná montáž a nevhodný výběr materiálu patří mezi nejčastější příčiny předčasného poškození potrubí.

Časté dotazy

Jaké jsou standardní průměry litinových trubek?

Standardní průměry se pohybují od DN 50 do DN 800, délky trubek od 750 do 2200 mm, tloušťka stěny se liší od 4 do 25 mm.

Jaký je rozdíl mezi tlakovou a netlakovou litinovou trubkou?

Tlakové trubky mají průměry od 100 do 300 mm a jsou určeny pro vysokotlaké instalace, netlakové jsou vhodné pro domácnosti a nižší tlak.

Jaká je životnost litinových trubek?

Životnost litinových trubek může dosahovat několika desetiletí při správné instalaci a údržbě.

Jak se litinové trubky spojují s plastovými trubkami?

Litinové trubky lze spojovat s plastovými pomocí gumových adaptérů, které zajišťují těsnost a pružnost spoje.

Jaká je hmotnost litinové trubky o průměru 100 mm?

Hmotnost 1 metru litinové trubky o průměru 100 mm je přibližně 14 kg, což je výrazně více než u plastových trubek stejného průměru.

Jaká je povrchová úprava litinových trubek?

Povrch je opatřen asfaltovou vrstvou, která chrání proti korozi a zlepšuje průchodnost potrubí.

Jaké jsou montážní požadavky na litinové trubky?

Při montáži je nutná vizuální kontrola trubek, výkop minimálně o 40 mm širší než průměr trubky a délka potrubí do 12 m bez inspekčních jamek.

Jaké normy a certifikace platí pro litinové trubky?

Litinové trubky musí splňovat normy týkající se materiálu, rozměrů a tlakové odolnosti podle českých a evropských standardů.

Jaká je chemická odolnost litinových trubek?

Díky vysokému obsahu uhlíku a křemíku mají litinové trubky dobrou odolnost vůči agresivním látkám v odpadních vodách.

Jaké jsou ekonomické výhody litinových trubek?

Litinové trubky mají dlouhou životnost a vysokou odolnost, což snižuje náklady na opravy a výměnu v dlouhodobém horizontu.

Jaké jsou typické průměry litinových trubek používaných v kanalizačních systémech?

Typické průměry kanalizačních litinových trubek se pohybují od 100 mm do 300 mm, přičemž nejčastěji se používají průměry kolem 150 mm.

Jak se liší průměry tlakových litinových trubek od netlakových v praxi?

Tlakové litinové trubky mají standardně průměry od 80 mm do 500 mm, zatímco netlakové trubky jsou často dostupné v menších průměrech, například 50 mm až 300 mm.

Jaké jsou rozměrové tolerance u litinových trubek podle ČSN norem?

ČSN normy stanovují rozměrové tolerance ±2 % na vnější průměr a ±3 mm na délku trubky, což zajišťuje přesné dimenzování potrubí.

Jaký je rozdíl v průměru mezi KG trubkami a litinovými trubkami pro kanalizaci?

KG trubky obvykle mají menší průměry od 50 mm do 200 mm, zatímco litinové trubky začínají na 100 mm a mohou dosahovat větších průměrů nad 300 mm.

Jaké jsou standardní délky litinových trubek používaných pro tlakové potrubí?

Standardní délka tlakových litinových trubek je obvykle 3 metry, což usnadňuje manipulaci a montáž v terénu.
