Rozdíl mezi napětím 220 a 380 voltů v elektrotechnice
Napětí 220 V a 380 V představují základní hodnoty v různých typech elektrických sítí, přičemž každé slouží odlišným účelům a zařízením. Zatímco 220 V (často uváděné také jako 230 V) je běžné maximální napětí v zásuvce pro domácnosti, 380 V se využívá především u třífázového napájení pro průmyslové stroje a výkonnější spotřebiče. Pochopení rozdílů mezi jednofázovým a třífázovým napětím pomáhá správně zvolit vhodné zařízení a zajistit bezpečný provoz.
💡 Klíčové informace
- Napětí 220 V (často uváděné jako 230 V) je standardní jednofázové napětí pro domácnosti.
- Napětí 380 V (přesněji 400 V) je třífázové a využívá se především v průmyslu a pro výkonnější zařízení.
- Třífázové napětí 380 V umožňuje efektivnější přenos energie a snižuje ztráty díky rozložení zátěže na tři fáze.
- Přechod z 220 V na 380 V vyžaduje změnu zapojení, výměnu jističů a elektroměru a je spojen s vyššími náklady.
- V ČR je standardní napětí v sítích TN-S a TN-C-S 230/400 V s tolerancí ±10 %, historicky bylo napětí 240 V ve Velké Británii a Francii.
Co znamená napětí 220 V a 380 V v elektrotechnice?
Napětí 220 V, často označované také jako 230 V, představuje jednofázové napětí, které se běžně využívá v domácnostech pro napájení spotřebičů. Napětí 380 V (přesněji 400 V) je třífázové napětí, které slouží k napájení průmyslových zařízení a výkonnějších elektrických strojů. Tento rozdíl mezi jednofázovým a třífázovým napětím je klíčový pro správný výběr a provoz elektrických zařízení.
Napětí 220 V zajišťuje stabilní dodávku energie pro běžné domácí potřeby, přičemž maximální napětí v zásuvce může kolísat v toleranci ČEZ kolem 230 V, někdy až do 240 V. Naproti tomu třífázové napětí 380 V využívá tři vodiče s posunutými fázemi o 120°, což umožňuje efektivnější přenos energie a napájení silnějších motorů či strojů. Druhy elektrických sítí v ČR proto zahrnují jak jednofázové, tak třífázové napětí podle potřeby odběratele.
Co znamená napětí 380 voltů a jak se liší od 220 V
Napětí 380 V je třífázové, tedy tvořené třemi samostatnými napěťovými vlnami, které společně umožňují vyšší výkon a stabilitu. Naproti tomu 220 V je jednofázové, což znamená, že energie proudí pouze jedním vodičem a je určeno spíše pro běžné domácí spotřebiče. Tento princip vysvětluje, proč se v domácnostech používá napětí 220 V, zatímco průmyslové provozy preferují 380 V.
Počet fází a zapojení: rozdíl mezi jednofázovým a třífázovým systémem
Napětí 220 V a 380 V se liší především počtem fází a způsobem zapojení. Zatímco 220 V představuje jednofázové napětí, 380 V je třífázové napětí, které se v elektrických sítích běžně využívá pro rozvod vyšších výkonů. Pro správné pochopení rozdílu mezi jednofázovým 220 V a třífázovým 380 V napětím je klíčové znát principy zapojení do hvězdy a do trojúhelníka.
Zapojení do hvězdy
Zapojení do hvězdy je nejčastější způsob třífázového zapojení, kde všechny tři fáze jsou připojeny k jednomu společnému uzlu, nazývanému střed nebo nulový vodič. V tomto systému je sdružené napětí mezi jednotlivými fázemi 380 V, zatímco fázové napětí, tedy napětí mezi fází a nulou, činí přibližně 220 V (vypočítá se podle vzorce U_f = 380 V / √3). Toto zapojení umožňuje současné použití jednofázových spotřebičů napájených 220 V a třífázových zařízení.
Zapojení do trojúhelníka
Zapojení do trojúhelníka spojuje tři fáze navzájem bez připojení k nulovému vodiči, čímž vzniká uzavřený třífázový obvod. V tomto uspořádání je na každé větvi trojúhelníka přítomno sdružené napětí 380 V, což je ideální pro připojení třífázových motorů a průmyslových spotřebičů vyžadujících vyšší výkon. Zapojení do trojúhelníka se využívá zejména tam, kde není potřeba jednofázové napětí 220 V, ale je třeba využít plný potenciál třífázového napájení s maximálním napětím v zásuvce podle specifikace elektrické sítě.
Tip: Při instalaci je třeba dávat pozor na správné připojení fází, aby nedošlo k nerovnováze v síti nebo poškození zařízení. Tolerance napětí v síti ČEZ zpravidla umožňuje odchylky kolem ±10 % od jmenovité hodnoty, proto je důležité kontrolovat kvalitu napájení.
Výhody a nevýhody napětí 220 V a 380 V
Napětí 220 V a 380 V představují základní druhy elektrického napětí v nízkém napěťovém rozsahu používaném v ČR. Každý typ má své specifické výhody a nevýhody, které ovlivňují způsob přenosu energie, efektivitu a použití v praxi. Porovnání těchto rozdílů pomůže lépe pochopit, proč se v sítích ČEZ využívá právě třífázové 380 V a jednofázové 220 V.
Výhody třífázového napětí
Třífázové napětí 380 V umožňuje rovnoměrné rozložení zátěže mezi tři fáze, což snižuje riziko přetížení vodičů a zvyšuje stabilitu napájení. Díky nižším proudům v jednotlivých vodičích lze použít kabely s menším průřezem, což vede k úspoře nákladů na materiál a menším ztrátám na vedení. Třífázové rozvody jsou vhodné pro větší průmyslové a komerční odběratele, kteří potřebují maximální napětí v zásuvce a vyšší výkon.
Nevýhody jednofázového napětí
Jednofázové napětí 220 V (někdy uváděné jako 230 V nebo až 240 V s tolerancí v síti ČEZ) je omezené v maximálním výkonu, který není vhodný pro provoz silnějších spotřebičů přesahujících několik kilowattů. Při vyšších příkonech dochází k větším ztrátám energie a přehřívání vodičů, což zvyšuje náklady na provoz a údržbu. Tento typ napětí je ideální pro domácí použití, kde převažují spotřebiče s nižším příkonem.
| Typ napětí | Výhody | Nevýhody |
|---|---|---|
| 220 V (jednofázové) | Jednoduchá instalace, vhodné pro domácnosti | Omezený výkon, vyšší ztráty při silných spotřebičích |
| 380 V (třífázové) | Efektivní přenos, rovnoměrné rozložení zátěže, úspora na vodičích | Složitější instalace, vyšší nároky na rozvody |
Technické normy a bezpečnostní požadavky pro 220 V a 380 V instalace
Normy a bezpečnostní požadavky jsou zásadní při dimenzování a instalaci elektrických zařízení na napětí 220 V a 380 V. Správný výběr vodičů a jističů je nezbytný pro bezpečný provoz a ochranu elektrických sítí.
Dimenzování vodičů a jističů
Podle ČSN norem musí mít vodiče pro běžné zásuvky s napětím 220 V minimální průřez 4 mm², aby zvládly maximální napětí v zásuvce a proud odpovídající příkonu zařízení. Například pro zařízení s příkonem do 3 kW postačí jistič 16 A, zatímco pro vyšší zátěž je potřeba jistič s vyšším proudovým jištěním. U třífázové sítě s napětím 380 V (3 fáze napětí) se dimenzování vodičů a jističů upravuje podle celkového zatížení každé fáze, přičemž vodiče musí unést větší proud při stejné délce.
- Určit příkon zařízení – pro správný výběr jističe a průřezu vodiče
- Vybrat jistič podle proudu – například 16 A pro běžné zásuvky 220 V
- Zvolit vodič s minimálním průřezem 4 mm² – s ohledem na délku a ztráty
- Přizpůsobit dimenzování u třífázových obvodů – podle zatížení jednotlivých fází
Bezpečnostní požadavky a normy ČSN
ČSN normy stanovují povinnost uzemnění všech elektrických instalací, což zvyšuje ochranu proti úrazu elektrickým proudem. Ochrana proti přepětí je řešena instalací přepěťových ochran, které zabraňují poškození zařízení při náhlých nárůstech napětí. Krytí zásuvek a vypínačů musí odpovídat normě IP44 nebo vyšší, zejména v prostorách s vlhkým prostředím. Tolerance napětí v síti ČEZ pro 220 V a 380 V se pohybují v rozmezí ±10 %, což znamená, že napětí může kolísat mezi 198 V až 242 V a 342 V až 418 V.
- Zajistit správné uzemnění – podle ČSN 33 2000-5-54
- Instalovat přepěťovou ochranu – pro ochranu elektrických zařízení
- Použít zásuvky a vypínače s krytím IP44 – zejména v koupelnách a venkovních prostorách
- Respektovat tolerance napětí v síti ČEZ – 220 V ±10 % a 380 V ±10 %
Náklady a postup při přechodu z 220 V na 380 V
Přechod z jednofázového napětí 220 V na třífázové 380 V představuje nejen technickou, ale i administrativní a ekonomickou výzvu. Následující části podrobně popisují postup, legislativní aspekty a náklady spojené s touto změnou.
Postup přechodu na třífázové napětí
- Podání žádosti – kontaktujte správce sítě s požadavkem na změnu připojení z 220 V na 380 V.
- Posouzení technických podmínek – správce sítě ověří možnost instalace třífázového vedení a stanoví podmínky.
- Instalace třífázového vedení – odborná montáž nového kabelového vedení, která zajišťuje správné rozložení 3 fáze napětí.
- Výměna jističe a elektroměru – přechod na 380 V vyžaduje nové ochranné přístroje a měření, které odpovídají vyššímu maximálnímu napětí v zásuvce.
- Kontrola a schválení – po dokončení montáže správce sítě ověří bezpečnost a funkčnost nové instalace.
Legislativní požadavky a kontakt se správcem sítě
Změna napětí v elektrické síti podléhá přísným legislativním požadavkům, které zahrnují bezpečnostní normy a povinnosti vůči správci sítě. Správce sítě musí schválit každou změnu připojení, protože upravuje druhy elektrických sítí a ovlivňuje toleranci napětí v síti ČEZ. Kontakt se správcem je nezbytný před zahájením jakýchkoli úprav, aby byla zajištěna legálnost a bezpečnost přechodu.
Ekonomické aspekty provozu
Náklady na přechod z 220 V na 380 V se pohybují v řádu několika tisíc korun, zejména kvůli výměně jističe, elektroměru a instalaci třífázového vedení. Provoz a údržba třífázových instalací bývá nákladnější než jednofázových, avšak umožňuje efektivnější napájení výkonnějších spotřebičů. Při rozhodování zvažte typ spotřebičů a požadavky na maximální napětí v zásuvce, například 220V nebo 230V s ohledem na skutečnou hladinu napětí v síti 240V.
Odborná rada: Při plánování přechodu zvažte vhodnost třífázového napětí podle charakteru vašeho odběru – pro domácnosti s běžnou spotřebou se 220 V obvykle vyplatí více než nákladná změna na 380 V.

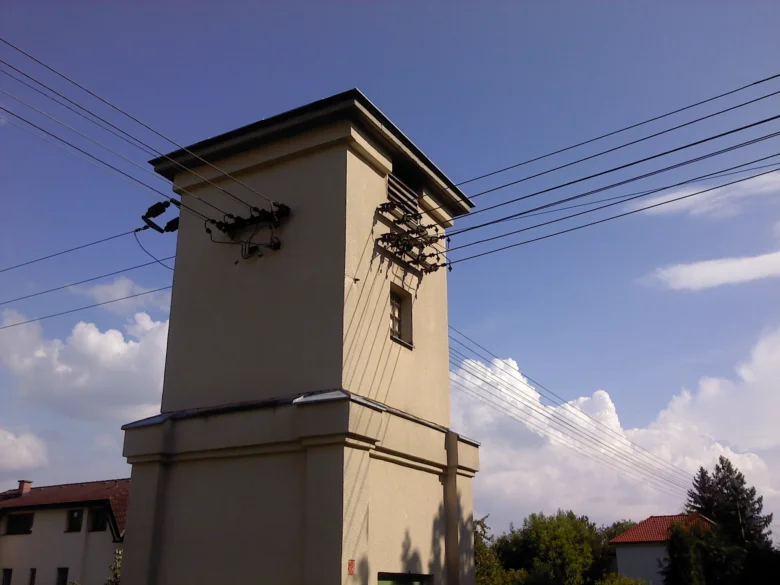

Hladiny napětí v České republice a jejich význam
V České republice existují tři základní hladiny elektrického napětí, které mají různá využití v distribuční soustavě. Napětí 220 V a 380 V spadá do kategorie nízkého napětí, zatímco pro průmyslové i dálkové přenosy se používá vyšší napětí.
Nízké napětí
Nízké napětí v ČR představuje hodnoty 230 V pro fázi vůči zemi a 400 V mezi fázemi (3 fáze napětí). Toto napětí slouží pro domovní přípojky a napájení běžných spotřebičů, kde maximální napětí v zásuvce se standardně pohybuje kolem 230 V ± 10 % (tolerance napětí v síti ČEZ). Významný je rozdíl mezi 220V nebo 230V, kdy 230 V je novější standard, ale oba termíny se často zaměňují.
Vysoké napětí
Vysoké napětí začíná v rozmezí od 3 kV do 35 kV a používá se především v průmyslových rozvodech a pro místní přenos elektřiny. Tento druh elektrického napětí je nezbytný pro efektivní distribuci energie na větší vzdálenosti a zajišťuje stabilitu sítě.
Velmi vysoké napětí
Velmi vysoké napětí, obvykle od 110 kV a více, slouží k přenosu elektřiny na dlouhé vzdálenosti mezi elektrárnami a velkými distribučními uzly. Tento typ napětí je klíčový pro celostátní elektrické sítě a optimalizuje ztráty při přenosu.
| Hladina napětí | Hodnota napětí | Použití |
|---|---|---|
| Nízké napětí | 230/400 V | Domovní přípojky, spotřebiče |
| Vysoké napětí | 3 kV až 35 kV | Průmyslové rozvody |
| Velmi vysoké napětí | 110 kV a více | Přenos elektřiny na dlouhé vzdálenosti |
Tip: Pro správný provoz zařízení je důležité rozlišovat, kdy se využívá 220 V a kdy 380 V napětí – první je určeno pro běžné domácnosti, druhé pro třífázové průmyslové stroje a větší spotřebiče.
Historie a mezinárodní srovnání napětí 220 V a 380 V
Historie napětí v Evropě sahá do doby, kdy se používalo napětí v zásuvkách okolo 240 V, například ve Velké Británii a Francii. Tato hodnota však nebyla jednotná, což komplikovalo výrobu a provoz elektrických zařízení. Standardizace napětí proto stanovila jednotný normativ 230 V s tolerancí ±10 %, který dnes platí pro většinu evropských zemí včetně České republiky. Tento krok umožnil sjednocení druhů elektrických sítí a usnadnil rozvoj elektrotechniky.
Napětí 220 V a 380 V se liší tím, že 220 V představuje jednofázové napětí, obvykle využívané pro běžné domácí spotřebiče, zatímco 380 V označuje třífázové napětí, které slouží pro výkonnější průmyslové stroje a zařízení. V síti ČEZ se běžně setkáte s maximálním napětím v zásuvce okolo 230 V a třífázovým napětím 400 V, což odpovídá právě uvedeným hodnotám s tolerancí. V USA se používá napětí 120 V při frekvenci 60 Hz, což je odlišný standard od evropského.
Proč se používá napětí 220 V a 380 V v elektrických sítích
Napětí 220 V se využívá především v domácnostech pro běžné spotřebiče, protože je bezpečnější a jednodušší na instalaci. Napětí 380 V (správně 400 V) s 3 fázemi je vhodné pro průmyslové aplikace, kde je potřeba vyšší výkon a efektivnější rozvod elektřiny. Tento rozdíl odpovídá odlišným potřebám spotřeby a konstrukčním požadavkům různých zařízení.
Časté dotazy (FAQ) k napětí 220 V a 380 V
Otázka: Jaké jsou hlavní rozdíly mezi napětím 220 V a 380 V?
Napětí 220 V představuje jednofázové napětí, běžně používané v domácnostech pro běžné spotřebiče. Napětí 380 V je třífázové a slouží především pro průmyslové stroje a výkonnější zařízení vyžadující tři fáze napětí.
Otázka: Kolik fází má napětí 220 V a kolik 380 V?
Napětí 220 V má jednu fázi, tedy jednofázové zapojení. Napětí 380 V má tři fáze, což umožňuje rovnoměrné rozložení elektrické zátěže a vyšší výkon.
Otázka: V čem se liší napětí 220 V a 380 V?
220 V je jednofázové napětí s maximálním napětím v zásuvce kolem 230 V, zatímco 380 V je třífázové napětí s napětím mezi fázemi, přibližně 400 V v síti ČEZ, s tolerancí ±10 %.
Otázka: Co znamená napětí 380 voltů a jak se liší od 220 V?
Napětí 380 V označuje třífázové napětí, kde mezi jednotlivými fázemi je vyšší napětí než mezi fází a nulou u 220 V. To umožňuje provoz silnějších elektrických zařízení.
Otázka: Proč se používá napětí 220 V a 380 V v elektrických sítích?
220 V se používá pro běžné domácí spotřebiče s nižším příkonem, zatímco 380 V je vhodné pro průmyslové stroje, které vyžadují větší výkon a stabilnější napájení ve třech fázích.
Otázka: Kdy se využívá 220 V a kdy 380 V napětí?
220 V se používá v domácnostech a menších provozech, 380 V se využívá tam, kde je potřeba připojit silnější motorové nebo průmyslové zařízení.
Otázka: Jaké jsou normy pro dimenzování vodičů při 220 V a 380 V?
ČSN normy stanovují minimální průřez vodičů 2,5 mm² pro jednofázové a 4 mm² pro třífázové instalace, přičemž jističe se volí podle maximálního příkonu.
Otázka: Co je třífázové napětí?
Třífázové napětí má tři fáze posunuté o 120 stupňů, což umožňuje plynulejší přenos výkonu a je standardem v průmyslových elektrických sítích.
Otázka: Jaká je tolerance napětí v síti ČEZ pro 220 V a 380 V?
Tolerance napětí je ±10 % kolem nominálních 230 V pro jednofázové a 400 V pro třífázové napětí, tedy rozmezí 207 V až 253 V a přibližně 360 V až 440 V.
Otázka: Jak se liší spotřebiče na 220 V a 380 V?
Spotřebiče na 220 V jsou určeny pro nižší výkon a běžné domácí použití, zatímco spotřebiče na 380 V jsou průmyslové nebo výkonné stroje vyžadující třífázové připojení.
Otázka: Jaký je význam zapojení třífázového napětí do hvězdy?
Zapojení do hvězdy znamená, že mezi fází a nulou je napětí 220 V, zatímco mezi jednotlivými fázemi je napětí 380 V, což odpovídá standardnímu napětí v ČR.
Otázka: Jaký je postup při přechodu z jednofázového na třífázové napětí?
Je nutné požádat správce sítě o změnu, nainstalovat nový elektroměr a jističe, provést odbornou instalaci a zajistit revizi.
Otázka: Jaké jsou náklady na přechod z 220 V na 380 V?
Náklady se pohybují v řádu několika tisíc korun, závisí na rozsahu instalace a požadavcích správce sítě.
Otázka: Jaké jsou nejčastější chyby při instalaci 220 V a 380 V?
Častou chybou je nesprávné dimenzování vodičů a jističů, nedodržení bezpečnostních norem a neodborné uzemnění.
Otázka: Jaké jsou typy zásuvek pro 220 V a 380 V?
Zásuvky pro 220 V jsou běžné jednokontaktní, zatímco pro 380 V jsou třífázové s větším počtem kontaktů a odlišným tvarem.
Otázka: Co je síť TN-S a TN-C-S v kontextu napětí?
TN-S a TN-C-S jsou způsoby uzemnění a ochrany vodičů, běžné v nízkonapěťových sítích 230/400 V používaných v ČR.
Otázka: Jak se měří napětí v domácí elektrické síti?
Napětí se měří voltmetrem mezi fází a nulou, přičemž standardní hodnota je kolem 230 V s tolerancí ±10 %.
Otázka: Jaký je vliv frekvence na proud v vodiči při 220 V?
Při frekvenci 50 Hz dochází ke skin efektu, což znamená, že proud je mírně vyšší na povrchu vodiče, ovlivňuje to především vysoké proudy.
Otázka: Co znamená maximální napětí v zásuvce?
Maximální napětí v zásuvce je hodnota, kterou nesmí napětí překročit, obvykle 230 V ±10 %, aby nedošlo k poškození připojených zařízení.
