Jak správně rozlišit bity PZ a PH a vybrat šroubovák pro automaty

Bity PZ (Pozidriv) a PH (Phillips) se liší konstrukcí hlavy i způsobem přenosu točivého momentu, což ovlivňuje efektivitu a přesnost práce. Správný výběr šroubováku pro automaty zajistí spolehlivé utažení bez poškození šroubů i nástroje. Porozumění těmto rozdílům pomáhá optimalizovat výkon při automatickém šroubování.

Jak rozpoznat a odlišit bity PZ a PH podle konstrukce a geometrie drážek

Rozdíl mezi bity Pozidriv (PZ) a Phillips (PH) spočívá především v přesné geometrii drážek a schopnosti přenášet točivý moment během šroubování. Phillips (PH) má zkosené (kónické) stěny drážky s mírně zaobleným středem, což vede k typickému cam-out efektu – sklouznutí bity z hlavy šroubu při překročení určitého točivého momentu. Tento mechanismus chrání závit a dřík šroubu před poškozením, ale vyžaduje vyšší osový přítlak a častější kontrolu síly při práci.

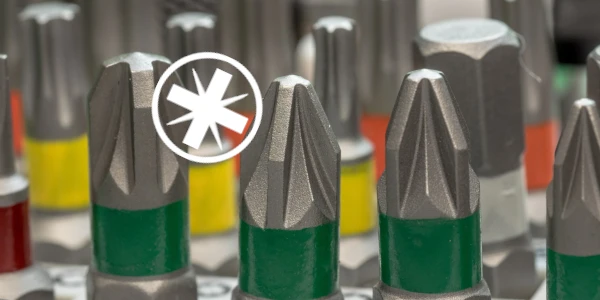

Pozidriv (PZ) má naopak téměř rovnoběžné boky drážek a hlavní kříž doplněný o čtyři menší radiální zářezy pootočené o 45°, které vytvářejí osmicípou hvězdu. Tato konstrukce výrazně eliminuje cam-out efekt a zvyšuje styčnou plochu mezi bitem a šroubem. Díky tomu PZ přenáší vyšší točivý moment s nižším přítlakem a snižuje opotřebení nástroje i hlavy šroubu.

Praktické rozdíly při použití automatických šroubováků se projevují v efektivitě šroubování a životnosti bitů. Bity Pozidriv jsou vhodné pro průmyslové automaty, kde je potřeba přesnější kontrola točivého momentu a vyšší síla, zatímco Phillips se častěji používá u ručních šroubováků s nižšími nároky na moment.

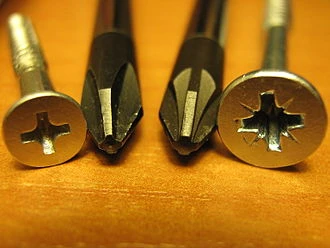

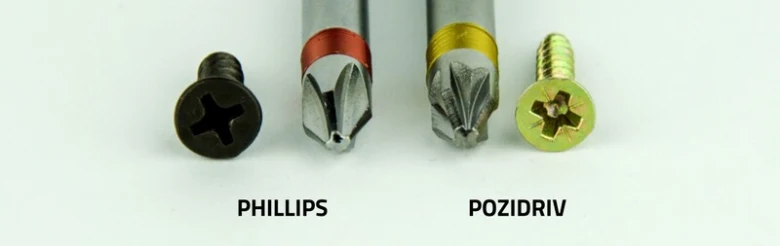

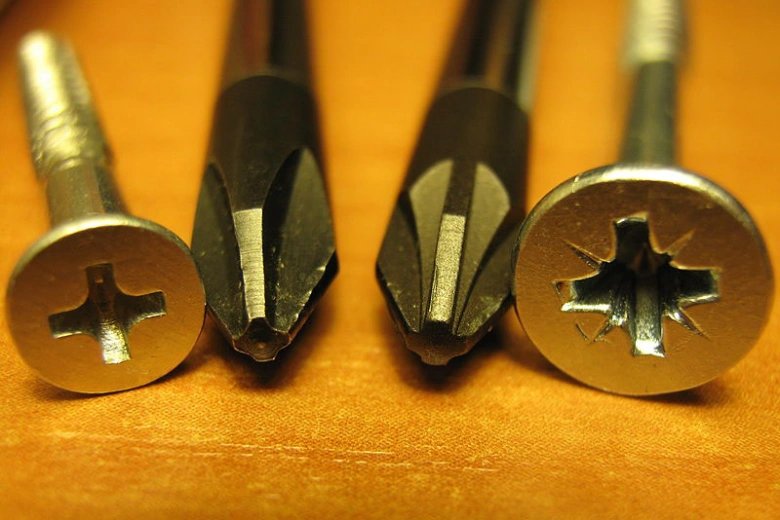

Pro vizuální rozlišení platí:

• Phillips (PH) má hladkou křížovou drážku bez vedlejších zářezů, s kónickými stěnami a zaobleným středem hlavy šroubu
• Pozidriv (PZ) obsahuje vedle hlavní křížové drážky čtyři menší radiální zářezy, které jsou jasně viditelné na hlavě šroubu i na bitu

Tip: Při výběru šroubováku pro automaty volte bit přesně podle typu drážky na šroubu. Použití bitu PH na PZ šroub vede k vůli a poškození drážek, zatímco PZ bit na PH šroub způsobuje přetížení a rychlé opotřebení. Správný bit prodlužuje životnost nástroje i spojovacího materiálu a zvyšuje efektivitu automatického šroubování.

Historie a vývoj bitů PH a PZ včetně patentů

Phillips (PH) bity byly patentovány v roce 1936 Henrym F. Phillipsem, přičemž klíčový patent číslo 2 474 994 vznikl v roce 1949 jako vylepšení původního designu. Tento typ bitu byl navržen tak, aby umožňoval lepší vedení šroubováku ve šroubu a zároveň částečně zabraňoval přetočení – což výrazně zjednodušilo práci s automatickými šroubováky a zlepšilo efektivitu automatického šroubování.

Pozidriv (PZ) bity přišly na trh později, v roce 1962, jako vylepšená varianta Phillips od společnosti GKN Screws and Fasteners. Díky odlišnému tvaru a přidaným drážkám umožňují lepší přenos točivého momentu a snižují riziko vyklouznutí šroubováku při vyšších nárocích na utahování. Tento rozdíl PZ a PH bitů je zásadní pro správný výběr šroubováku pro automaty, kde se klade důraz na přesnost a spolehlivost.

Jaký je rozdíl mezi bity PZ a PH

Phillips vs Pozidriv se liší hlavně v konstrukci hlavy bitu a schopnosti přenášet větší točivý moment, což ovlivňuje jejich použití v průmyslových automatech pro šroubování. Správný výběr bitu výrazně zlepšuje výkon automatického šroubováku.

Typické použití a vhodnost bitů PZ a PH pro různé materiály a aplikace

Typické aplikace bitů PH a PZ v nábytkářství a stavebnictví

Bity PH jsou běžně používány u levnějších šroubů do nábytku a sádrokartonových desek, kde průměr šroubů obvykle dosahuje 3-4 mm. Jejich zkosená drážka s kónickými stěnami umožňuje dostatečný záběr při nižších nárocích na pevnost spoje, například u jemných seřizovacích šroubů na miskových pantech. Naopak bity PZ jsou standardem u vrutů do dřeva, masivu a laminovaných desek, kde průměr šroubů často přesahuje 4 mm a je vyžadován vyšší točivý moment. Konstrukce PZ bitů s rovnoběžnými boky a doplňkovými radiálními zářezy výrazně redukuje sklouznutí při automatickém šroubování, což je výhoda zejména v průmyslových a stavebních aplikacích.

Proč se bity PZ používají v průmyslových aplikacích

Pozidriv bity díky čtyřem vedlejším zářezům a téměř rovnoběžným stěnám drážek snižují cam-out efekt, tedy vyskočení bity z hlavy šroubu při překročení točivého momentu kolem 3-5 Nm. To umožňuje použití vyšších utahovacích momentů s nižším osovým přítlakem, což zvyšuje rychlost a přesnost automatického šroubování. V průmyslových spojích, kde se používají šrouby do dřeva o délce 50-80 mm a průměru 5-6 mm, je spolehlivost spoje zásadní. PZ bity tak prodlužují životnost nářadí i spojovacího materiálu a snižují riziko poškození hlavy vrutu.

PAA: V čem se liší bity PH a PZ a jaký je lepší pro různé aplikace?

Phillips bity mají zkosené stěny drážky a zaoblený střed, což usnadňuje rychlé nasazení na šroub, ale zároveň zvyšuje riziko cam-out efektu při točivém momentu nad 2,5 Nm. Pozidriv bity jsou vybaveny čtyřmi dodatečnými zářezy pootočenými o 45°, které zvyšují styčnou plochu mezi bitem a šroubem až o 30 % a umožňují přenos točivého momentu až o 40 % vyššího než u PH. Pro automatické šroubování v tvrdších materiálech, jako jsou dřevo, masiv nebo konstrukční desky, je proto vhodnější volbou PZ bit. PH bity se hodí spíše pro lehčí spoje, například u šroubů do sádrokartonu nebo drobného nábytku, kde je točivý moment do 1,5 Nm dostatečný.

Tip: Při automatickém šroubování s nesprávným bitem (například použití PH bitu na PZ šroub) dochází k častému poškození hlavy šroubu a rychlému opotřebení bitu. Tato chyba snižuje efektivitu práce a zvyšuje náklady na nářadí i spojovací materiál, což je nejčastější problém v provozech s vysokým objemem šroubování.

Velikosti bitů PZ a PH a kompatibilita s šrouby

Velikosti šroubovacích bitů Phillips (PH) a Pozidriv (PZ) se pohybují od 0 do 4, přičemž nejmenší varianty PH00 a PH000 jsou určeny pro jemnou elektroniku a drobné šrouby. Pro běžné šrouby o průměru 4 až 5,5 mm se nejčastěji používají bity PH2 a PZ2. Správný výběr velikosti bitu je klíčový pro efektivní automatické šroubování – nesprávný bit totiž způsobuje vůli mezi bitem a hlavou šroubu, což vede k poškození šroubu i bitu a zvyšuje riziko vyklouznutí.

Při výběru šroubováku pro automaty je třeba vzít v úvahu kompatibilitu bitu s konkrétním typem a velikostí šroubu. Phillips a Pozidriv mají odlišné drážky, proto není vhodné zaměňovat bity PZ za PH a naopak. Phillips vs Pozidriv se liší hlavně tvarem a umístěním zářezů, což ovlivňuje přenos točivého momentu u automatů.

Jaký šroubovák je vhodný pro automaty s bity PH a PZ

Pro automaty je vhodné používat šroubováky s bity přesně odpovídajícími velikosti a typu šroubu, aby byl zachován správný přenos točivého momentu automatů a zabránilo se poškození. Při výběru bitu doporučuji vždy upřednostnit přesnou kompatibilitu podle tabulky a vyhnout se univerzálním řešením, která mohou zvýšit opotřebení.

Výběr správného šroubováku a bitu pro automaty a průmyslové aplikace

Pro automatické šroubování je klíčový výběr vhodného šroubováku a bitu, který zajistí efektivní práci bez poškození šroubů nebo bitů. Nastavení točivého momentu a přesné přiložení bitu mají zásadní vliv na kvalitu spoje a životnost nářadí.

Nastavení točivého momentu u automatických šroubováků

Točivý moment u automatických šroubováků je třeba nastavit podle velikosti a materiálu šroubů Phillips (PH) a Pozidriv (PZ). Správné nastavení momentu minimalizuje riziko poškození šroubu a zabraňuje vyskočení bitu během šroubování. U menších šroubů stačí točivý moment mezi 0,5 až 2 Nm, u větších může být nastaven až na 5 Nm. Přesné dodržení nastavení točivého momentu zvyšuje životnost bitů a snižuje výrobní odpad.

Výhody a nevýhody použití PH, PZ a Torx v automatech

• Torx (TX) umožňuje přenášet vyšší točivý moment díky své hvězdicové geometrii, což snižuje skluz a poškození šroubů.
• Phillips (PH) bity mají tendenci k cam-out efektu, který usnadňuje vyskočení bitu, což může být nevýhodou u automatického šroubování.
• Pozidriv (PZ) eliminuje cam-out efekt lépe než PH, díky čemuž snižuje poškození hlavy šroubu a zvyšuje efektivitu práce.

Tip: Pro automaty je vhodné volit bity Torx, pokud to typ šroubů umožňuje, protože zajišťují nejlepší přenos točivého momentu a minimalizují opotřebení. PH a PZ bity doporučuji používat s pečlivým nastavením točivého momentu a kolmostí přiložení bitu.

Jak správně vybrat šroubovák pro automatické šroubování

Výběr šroubováku pro automaty závisí na kompatibilitě s bity PH, PZ nebo TX a na možnosti přesného nastavení točivého momentu. Elektrikářský šroubovák PZ vs PH se liší v profilu bitu, proto je zásadní zvolit bit odpovídající typu šroubu, aby se zabránilo poškození hlavy. Správný šroubovák zajistí stabilní držení bitu, přesné přiložení a automatické podávání šroubů při vyšší produktivitě.

Tipy na výběr správného bitu pro automatické šroubováky

• Zvolte bit přesně odpovídající typu a velikosti šroubu (PH, PZ, TX).
• Dbejte na kvalitní materiál bitu s tvrzeným povrchem pro delší životnost.
• U automatického šroubování kontrolujte pravidelně opotřebení bitů a včas je měňte.
• Nastavte správný točivý moment a udržujte kolmost přiložení bitu ke šroubu.

Dodržení těchto zásad zaručí efektivní a bezproblémové automatické šroubování i v průmyslových podmínkách.

Doporučení pro údržbu a výměnu bitů při automatickém šroubování

Údržba bitů a jejich pravidelná kontrola jsou klíčové pro správnou funkci automatických šroubováků s bity PZ a PH. Opotřebení bitů přímo zvyšuje riziko poškození šroubů a zkracuje životnost nástroje, proto je vhodné věnovat pozornost správnému výběru a péči o tyto komponenty.

Bezpečnostní aspekty práce s bity v automatech

Používání správného šroubováku a pravidelná údržba bitů výrazně snižují riziko úrazů i poškození zařízení při automatickém šroubování. Nesprávný výběr bitu PH nebo PZ může způsobit vyklouznutí, deformaci hlavy šroubu a zvýšit námahu operátora. Pro bezpečnou práci je proto nezbytné:

• pravidelně kontrolovat opotřebení bity a ihned měnit poškozené kusy
• používat šroubovák pro automaty s vhodným točivým momentem
• dbát na ergonomii držení nástroje a správnou polohu ruky během práce

Tím se minimalizují mechanické závady i riziko pracovních úrazů.

Jak správně vybrat šroubovák pro automatické šroubování

Výběr správného šroubováku pro automaty závisí na typu bitu a požadavcích montáže. Bity PZ (Pozidriv) mají lepší záběr a odolnost proti vyklouznutí než klasické PH (Phillips), což je výhoda u automatického šroubování s vysokým točivým momentem. Výběr bitu odpovídá druhu šroubu:

• Použijte bity PZ u šroubů s vyšší odolností a automatických linkách, kde je potřeba přesnost a stabilita
• Bity PH jsou vhodné pro běžné domácí použití, kde není tak vysoký nárok na přesnost a trvanlivost

Správný výběr šroubováku s bitovým systémem optimalizuje efektivitu a snižuje opotřebení nástroje.

Údržba bitů a kontrola opotřebení

Pravidelná údržba bitů zahrnuje čištění od prachu a mazání kontaktů, aby nedocházelo k zadrhávání. Opotřebení bitů se projevuje zaoblením hran a sníženou přesností uchycení šroubu. To vede k deformacím hlavy šroubu a zvýšenému odporu při šroubování.

Častá chyba: používání opotřebených bitů nebo nesprávných typů (PH místo PZ) v automatech vede k rychlému poškození a nutnosti časté výměny.

Doporučuji pravidelně kontrolovat stav bitů alespoň po 50-100 cyklech šroubování a vyměnit je při viditelných známkách opotřebení. Taková péče prodlužuje životnost automatického šroubováku a zajišťuje konzistentní kvalitu práce.

Tip: Výhody bitů PZ oproti PH u automatických šroubováků jsou vyšší odolnost a lepší přenos točivého momentu, což snižuje námahu operátora a zlepšuje bezpečnost práce.

Časté dotazy

Jak rychle poznám rozdíl mezi bity PZ a PH?

PZ má dodatečné radiální zářezy pootočené o 45°, PH má jen hlavní kříž s mírně zkosenými stěnami.

Kdy je vhodné použít bit PZ místo PH?

PZ se používá u průmyslových šroubů a dřeva s vysokým točivým momentem, PH spíše u lehčích aplikací.

Jaké velikosti bitů PH a PZ jsou nejčastější?

PH2 a PZ2 jsou běžné pro šrouby o průměru 4-5,5 mm, PH00 a PH000 jsou pro jemnou elektroniku.

Proč je důležité správně nastavit točivý moment u automatických šroubováků?

Správné nastavení 2,0-3,5 Nm minimalizuje poškození šroubu a zabraňuje vyskočení bitu.

Jak často měnit bity při automatickém šroubování?

Bity je vhodné měnit při viditelném opotřebení nebo po zhruba 1000 cyklech, aby se předešlo poškození šroubů.

Lze použít bit PZ na PH šroub?

Ne, bit PZ do PH šroubu nezapadne správně, což vede k přetěžování a poškození.

Jaký typ bitu je nejlepší pro automaty?

Pro automaty je často nejlepší Torx, protože přenáší vyšší krouticí moment bez cam-out efektu.

Jaká je hlavní nevýhoda bitu Phillips?

Phillips má cam-out efekt, který způsobuje vyskočení bitu při překročení momentu.

Co je cam-out efekt u šroubováku?

Je to jev, kdy bit vyskočí z drážky šroubu při vyšším točivém momentu, což může poškodit šroub i bit.

Jaký je rozdíl mezi bity PZ a Y?

Bit Y má tři ramena a používá se pro speciální šrouby, zatímco PZ je křížový s dodatečnými zářezy.

Jak se liší geometrie drážek u bitů PZ a PH?

Bit PZ má křížové drážky s dalšími zkoseními, které zabraňují vyklouznutí, zatímco bit PH má jednodušší křížovou drážku bez zkosení.

Jaké jsou nejčastější velikosti bitů PZ a PH používané v průmyslu?

Nejčastější velikosti jsou PZ1, PZ2 a PH1, PH2, přičemž PZ2 a PH2 jsou standardem pro většinu šroubů.

Proč je bit PZ vhodnější pro tvrdší materiály než bit PH?

Bit PZ díky své konstrukci lépe přenáší točivý moment a snižuje riziko poškození hlavy šroubu u tvrdých materiálů.

Jak správně vybrat šroubovák pro automatické šroubování s bity PZ a PH?

Je třeba zvolit šroubovák s kompatibilní velikostí bitu a nastavit točivý moment podle typu šroubu, obvykle mezi 1,5 až 3 Nm.

Jaké jsou možné chyby při nesprávném použití bitů PH a PZ?

Použití nevhodného bitu může způsobit poškození hlavy šroubu, zvýšený cam-out efekt a snížení efektivity šroubování.

Jaké jsou výhody použití bitů PZ oproti alternativním typům jako Torx v automatech?

Bity PZ jsou levnější a mají širší kompatibilitu, ale Torx nabízí lepší přenos točivého momentu a méně opotřebení.

Jak často by se měly bity měnit při intenzivním automatickém šroubování?

Doporučuje se výměna bitů po 5000 až 7000 použitích nebo při viditelném opotřebení drážek.

Jak nastavit točivý moment u automatických šroubováků pro bity PZ a PH?

Nastavení by mělo být podle doporučení výrobce šroubů, typicky 1,5-3 Nm, aby se zabránilo přetažení nebo poškození šroubu.
