Správné zapojení kotle k topnému systému je klíčové pro efektivní vytápění a dlouhou životnost zařízení. Pozornost je třeba věnovat výběru vhodného typu kotle, správnému zapojení topného okruhu a případnému zařazení akumulační nádrže či termoregulačního ventilu. Následující postup instalace zajistí bezpečný a funkční provoz celého systému.
⭐ Co byste měli vědět
- Pro kotle na tuhá paliva je doporučený objem akumulační nádrže 55 litrů na 1 kW výkonu kotle.
- Provozní teplota výstupní vody z kotle by měla být 80-90 °C, vratná voda minimálně 65 °C, aby se zabránilo kondenzaci.
- Laddomat 22 zajišťuje rychlý náběh kotle a ochranu proti přehřátí při maximálním tlaku 0,25 MPa.
- Objem expanzní nádoby by měl tvořit přibližně 10 % objemu akumulační nádrže.
- Přívod spalovacího vzduchu pro kotle o výkonu 15-150 kW musí mít průřez minimálně 350 cm².
Typy kotlů a topných systémů: základní přehled a možnosti připojení
Typy kotlů a topných systémů se liší podle použitého paliva a konstrukce, což zásadně ovlivňuje možnosti jejich připojení k topnému systému. Kotel na tuhá paliva zpravidla nabízí zapojení s jedním či dvěma topnými okruhy a je vhodné jej doplnit akumulační nádrží s objemem 500 až 1000 litrů. Plynové a elektrické kotle mají jednodušší zapojení, často bez nutnosti velké akumulace. Integrace solárních panelů do topného systému podporuje využití obnovitelných zdrojů energie a může vyžadovat speciální regulaci.
Kotle na tuhá paliva a jejich zapojení

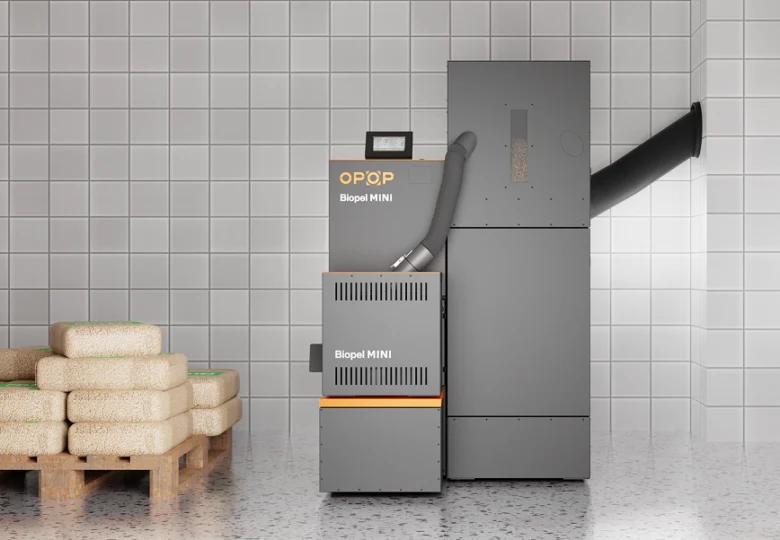

Kotle na tuhá paliva spalují dřevo, uhlí nebo pelety a jsou schopné zásobovat topný systém jedním nebo dvěma topnými okruhy s teplotním rozsahem 40 až 80 °C. Pro vyrovnání teplotních výkyvů a prodloužení doby hoření se často používá akumulační nádrž s objemem od 500 do 1000 litrů. Ta umožňuje efektivní využití energie a stabilní chod kotle. Zapojení kotle vyžaduje správné dimenzování čerpadla a termoregulačního ventilu, případně použití zařízení Laddomat pro řízené dobíjení nádrže. Častou chybou bývá poddimenzování akumulace, což vede k častému zapínání kotle a vyšší spotřebě paliva.
Plynové a elektrické kotle: specifika připojení
Plynové kotle se zapojují přímo do topného okruhu, často bez potřeby větší akumulační nádrže, protože snadno reguluje výkon podle potřeby. Obvyklý objem nádrže pro plynový kotel je 200 až 300 litrů, například pro přípravu TUV. Elektrické kotle se používají spíše jako doplňkový zdroj nebo v menších objektech a jejich instalace je jednodušší díky kompaktní konstrukci a rychlé reakci na změny topné zátěže. Typy připojení kotle k topnému systému u plynových a elektrických kotlů se liší především v nárocích na hydraulické zapojení a regulaci.
Integrace solárních panelů a obnovitelných zdrojů
Solární panely lze efektivně integrovat do stávajících topných systémů s kotli na tuhá paliva i plynovými. Využití solárních panelů pro ohřev TUV i podporu topení snižuje spotřebu paliva a náklady na energii. Pro správnou funkci je nutná sofistikovaná regulace, která zajišťuje optimální zapojení solárních kolektorů do topného systému a zapínání čerpadel podle teplotních rozdílů. Integrace obnovitelných zdrojů vyžaduje pečlivé hydraulické zapojení a zohlednění bezpečnosti kotelny, aby nedošlo k poškození kotle ani akumulační nádrže.
| Typ kotle | Objem akumulační nádrže (l) | Topný okruh (°C) | Poznámka |
|---|---|---|---|
| Kotel na tuhá paliva | 500-1000 | 40-80 | Možnost 1 nebo 2 topných okruhů |
| Plynový kotel | 200-300 | 40-80 | Obvykle bez velké akumulace |
| Elektrický kotel | 200-300 | 40-80 | Kompaktní, pro menší objekty |
Tip: Pro koho se připojení kotle k topnému systému hodí s velkou akumulační nádrží? Především pro majitele kotlů na tuhá paliva s nepravidelným přikládáním paliva. Naopak u plynových a elektrických kotlů je velká akumulační nádrž často zbytečná a zvyšuje náklady na instalaci.
Schéma zapojení kotle v topném systému: klíčové komponenty a jejich umístění
Schéma zapojení kotle v topném systému vyžaduje přesné umístění klíčových komponent pro optimální funkci a bezpečnost. Správné zapojení Laddomatu 22, termoregulačních ventilů a čerpadel zajišťuje efektivní oběh tepla a ochranu kotle i topného okruhu.
Funkce a umístění Laddomatu 22
Laddomat 22 je zařízení navržené pro rychlý náběh kotle a ochranu před přehřátím. Funguje jako speciální oběhové čerpadlo s vestavěným termostatickým ventilem, který reguluje teplotu vratné vody. Maximální provozní tlak Laddomatu je 0,25 MPa a maximální teplota 100 °C, což odpovídá běžným parametrům kotlů na tuhá paliva. Laddomat 22 se obvykle umisťuje mezi kotel a akumulační nádrž, aby zabezpečil optimální teplotní režim a minimalizoval kondenzaci spalin i škodlivé tepelné šoky. Tento systém výrazně prodlužuje životnost kotle a zvyšuje efektivitu spalování.
Role termoregulačních ventilů TV 65/70/75 °C
Termoregulační ventil TV je klíčovým prvkem pro udržení teploty vratné vody nad 65 °C. Tato minimální teplota zabraňuje vzniku kondenzace v kotli, která by mohla poškodit jeho konstrukci a snížit účinnost. Ventily s teplotními hodnotami 65, 70 a 75 °C se volí podle konkrétního typu kotle a provozních podmínek. Umisťují se na vratném potrubí před kotlem a regulují návrat vody tak, aby teplota v kotli zůstala stabilní. Pro kotel na tuhá paliva je tento ventil nezbytný k ochraně proti korozi a zachování funkčnosti topného systému.
Čerpadla a další armatury v systému
Čerpadlo zabezpečuje pravidelný oběh vody v topném okruhu, což je základní požadavek pro rovnoměrné rozložení tepla. Doporučený výkon čerpadla odpovídá velikosti a délce topného systému, aby nedocházelo k přetlakům nebo nedostatečnému průtoku. Kromě čerpadel jsou důležité uzavírací ventily, které umožňují odstavení části systému pro servis nebo opravu bez nutnosti vypouštění celého okruhu. Expanzní nádoba pak vyrovnává tlakové změny způsobené tepelnou roztažností vody a zabraňuje poškození potrubí a armatur. Pro správnou funkci systému je třeba dodržet doporučené průřezy potrubí a zajistit minimální průřez přívodu spalovacího vzduchu 350 cm².
| Komponenta | Funkce | Doporučené parametry |
|---|---|---|
| Laddomat 22 | Rychlý náběh kotle, ochrana proti přehřátí | Max. tlak 0,25 MPa, max. teplota 100 °C |
| Termoregulační ventil TV | Udržení teploty vratné vody nad 65 °C | Teploty 65/70/75 °C |
| Čerpadlo | Oběh vody v topném okruhu | Výkon přizpůsobený velikosti systému |
| Uzavírací ventil | Odstavení části systému pro servis | Standardní průtokové hodnoty |
| Expanzní nádoba | Vyrovnání tlaku v systému | Objem dle velikosti topného okruhu |
Tip: Častou chybou při zapojení kotle svépomocí je poddimenzování přívodu spalovacího vzduchu, což vede ke snížení účinnosti spalování a zvýšení emisí. Doporučený minimální průřez 350 cm² je nutné dodržet i při úpravách starších systémů.
Pro koho se zapojení kotle svépomocí hodí? Pokud máte dostatečné technické znalosti a zkušenosti s instalací topných systémů, můžete postup instalace kotle v topném systému zvládnout s odpovídajícím plánováním a návodem. Naopak laikům doporučuji využít odborné služby, protože nesprávné zapojení může vést k neefektivnímu provozu nebo poškození zařízení.
Postup instalace kotle krok za krokem: od přípravy až po spuštění
Postup instalace kotle v topném systému vyžaduje přesné dodržení jednotlivých fází od přípravy kotelny až po uvedení do provozu. Následující návod popisuje, jak připojit kotel k topnému systému a zajistit bezpečný a efektivní provoz zařízení.
Příprava prostoru a kotelny
Pro správné zapojení kotle je nezbytné zajistit vhodné prostředí kotelny. Prostor musí být suchý a dobře větraný, aby nedocházelo ke kondenzaci vlhkosti. Přívod spalovacího vzduchu by měl mít průřez minimálně 350 cm² při výkonu kotle v rozmezí 15-150 kW, což zajistí optimální hoření a bezpečnost provozu. Kotelna by měla být vybavena dostatečným přístupem pro montáž i servisní zásahy. Nevhodná nebo nedostatečná ventilace vede k poruchám kotle i zvýšenému riziku nehod.
Montáž kotle a armatur
Montáž kotle začíná pevnou instalací zařízení na připravené místo v kotelně. Dále se instaluje akumulační nádrž, která zvyšuje efektivitu topného okruhu tím, že vyrovnává teplotní výkyvy. Montáž armatur a termoregulačních ventilů probíhá podle schématu zapojení kotle, kde je důležité správné umístění Laddomatu nebo jiných regulačních prvků. Nesprávná montáž armatur může způsobit nesprávnou cirkulaci topné vody a zvýšené opotřebení kotle.
Hydraulické a elektrické zapojení
Hydraulické zapojení kotle zahrnuje připojení topného okruhu, čerpadel a expanzních nádob. Čerpadlo musí být dimenzováno podle velikosti systému a výkonu kotle, aby zajistilo adekvátní cirkulaci vody. Elektrické zapojení probíhá podle projektové dokumentace, která stanovuje připojení čerpadel, termoregulačních ventilů a bezpečnostních prvků. Dodržení bezpečnostních norem je nezbytné pro provoz kotelny a prevenci elektrických závad. Častou chybou je nesprávná polarita nebo nevhodné jištění, která mohou vést k poruše zařízení.
Uvedení do provozu a kontrola parametrů
První spuštění kotle patří k nejdůležitějším fázím instalace. Provozní teplota výstupní vody by měla být nastavena mezi 80-90 °C, aby se předešlo kondenzaci spalin, zatímco teplota vratné vody by neměla klesnout pod 65 °C. Kontrola funkce čerpadel a ventilů zajistí správné rozdělení tepla v topném okruhu. Při uvedení do provozu je vhodné ověřit i správnou funkci termoregulačního ventilu a Laddomatu, které optimalizují průtok a teploty. Pro koho se instalace hodí: pro majitele rodinných domů s kotli na tuhá paliva i elektrokotli; naopak složité systémy s více kotli vyžadují odbornou montáž.
- Příprava kotelny – zajistěte suchý prostor s přívodem spalovacího vzduchu min. 350 cm²
- Montáž kotle – pevné umístění kotle, akumulační nádrže a armatur dle schématu
- Hydraulické zapojení – připojení topného okruhu, čerpadel a expanzních nádob
- Elektrické zapojení – podle projektové dokumentace s důrazem na bezpečnost
- Spuštění kotle – kontrola provozních teplot a funkce čerpadel a ventilů
Tip: Při instalaci kotle ATMOS je vhodné věnovat zvýšenou pozornost správnému zapojení Laddomatu, protože jeho nesprávná funkce může způsobit přehřívání kotle a zkrácení jeho životnosti.
Údržba a servis kotle a topného systému
Údržba a servis kotle a topného systému jsou klíčové pro bezpečný a efektivní provoz s cílem prodloužit životnost zařízení a minimalizovat poruchy. Pravidelné čištění kotle zahrnuje odstranění sazí a usazenin z hořáku a výměníku tepla, což zabraňuje poklesu účinnosti o 5-10 % a riziku poškození. Kontrola a seřízení termoregulačních ventilů (např. TV 65/70/75 °C) a hydraulických prvků jako Laddomat 21/22 pomáhají udržet vratnou vodu nad 60 °C, čímž se předchází kondenzaci a korozi kotle.
Servisní intervaly by měly odpovídat doporučením výrobců, většinou minimálně jednou ročně, ideálně před topnou sezónou. Při údržbě je nezbytné zkontrolovat těsnost spojů a armatur, aby nedocházelo k únikům vody, které mohou způsobit tlakové výkyvy a snížit účinnost systému. Čerpadla topného okruhu a akumulační nádrže je třeba ověřit z hlediska funkčnosti a správného nastavení, protože jejich porucha může vést k nerovnoměrnému rozvodu tepla a přetížení kotle.
Pravidelná revize zahrnuje:
- Kontrolu těsnosti a funkčnosti kulových ventilů, zpětných klapek a expanzních nádob (objem expanzní nádoby by měl být cca 10 % objemu akumulační nádrže)
- Ověření správné funkce termoregulačních ventilů a servopohonů, zejména u směšovacích trojcestných ventilů
- Vyčištění akumulační nádrže od kalů a usazenin, které mohou snížit její kapacitu a účinnost
- Kontrolu elektrického zapojení kotle a regulace podle projektové dokumentace, včetně funkčnosti čerpadel řízených moduly AD02, AD03
- Přezkoušení bezpečnostních prvků kotelny, včetně správného umístění a izolace komponent, aby se předešlo tepelným ztrátám a riziku přehřátí
Tip: Častou chybou je zanedbání kontroly termoregulačních ventilů, což vede k přehřívání topného okruhu, zvýšenému opotřebení čerpadel a potenciálním škodám na kotli.
Při instalaci a zapojení kotle k topnému systému je třeba zajistit snadnou přístupnost všech komponent pro budoucí servis a údržbu. Nevhodné umístění armatur nebo nedostatečná izolace potrubí může způsobit ztráty tepla a zkomplikovat servisní zásahy. Pro složitější systémy, například zapojení dvou kotlů do jednoho topného systému, je vhodné využít odborný servis, který zajistí správné hydraulické a elektrické zapojení podle platných norem a projektové dokumentace.
Správné připojení kotle, pravidelná údržba a kontrola všech zařízení jsou základem pro efektivní vytápění a dlouhodobý bezporuchový provoz topného systému.
Časté dotazy k připojení kotle a topnému systému
Otázka: Jak správně zapojit akumulační nádrž ke kotli?
Akumulační nádrž by měla mít objem minimálně 55 litrů na 1 kW výkonu kotle. Zapojení musí umožnit postupné nabíjení a vyrovnávání tepla, což zajišťuje stabilní provoz topného okruhu a prodlužuje životnost kotle.
Otázka: Jak probíhá instalace elektrokotle krok za krokem?
Instalace elektrokotle začíná přípravou kotelny a zabezpečením dostatečného přívodu elektrické energie. Následuje montáž zařízení, elektrické připojení podle technické dokumentace a uvedení do provozu s kontrolou teplot a správné funkce čerpadel.
Otázka: Jak zapojit dva kotle do jednoho topného systému?
Dva kotle se připojují přes samostatné topné okruhy, každý s vlastním čerpadlem a regulací. Tento způsob zajišťuje efektivní řízení teplot a umožňuje flexibilní provoz obou zařízení bez vzájemného ovlivnění.
Otázka: Jak probíhá instalace kotle ATMOS?
Instalace kotle ATMOS zahrnuje montáž kotle, připojení k akumulační nádrži a zapojení Laddomatu 22. Dále se instalují čerpadla a termoregulační ventily podle projektové dokumentace, aby bylo dosaženo optimálního hydraulického zapojení kotle.
Otázka: Jaký je doporučený provozní tlak Laddomatu 22?
Maximální provozní tlak Laddomatu 22 je 0,25 MPa a maximální pracovní teplota 100 °C. Dodržení těchto parametrů zajišťuje bezpečný provoz a efektivní regulaci teplot v topném systému.
Otázka: Jaká je doporučená teplota vratné vody do kotle?
Teplota vratné vody by měla být minimálně 65 °C. Nižší teploty mohou způsobit kondenzaci škodlivých látek uvnitř kotle, což výrazně snižuje jeho životnost a zvyšuje riziko koroze.
Otázka: Jaký průřez by měl mít přívod spalovacího vzduchu do kotelny?
Pro kotle s výkonem 15 až 150 kW je minimální průřez přívodu spalovacího vzduchu 350 cm². Tento parametr je nezbytný pro zajištění správného spalování a bezpečnost provozu.
Otázka: Jaké jsou chyby při zapojení kotle svépomocí?
Časté chyby zahrnují nedostatečné dimenzování akumulační nádrže, nesprávné zapojení armatur, nedodržení doporučené teploty vratné vody a nevhodné elektrické připojení, které může ohrozit bezpečnost kotelny.
Otázka: Jak chránit kotel proti přehřátí?
Ochrannou funkci plní Laddomat 22 a termoregulační ventily, které udržují vratnou vodu na správné teplotě a zabraňují přehřátí kotle pomocí směšování teplé a studené vody v topném okruhu.
Otázka: Jak často je potřeba servisovat kotel a topný systém?
Servis by měl probíhat minimálně jednou ročně. Kontrola zahrnuje čištění kotle, kontrolu funkčnosti čerpadel, termoregulačních ventilů a expanzních nádob, což zaručuje bezpečný a efektivní provoz.
Otázka: Jak správně zapojit směšovací ventil v topném systému s kotlem?
Směšovací ventil se umisťuje na zpětnou větev topného okruhu, kde reguluje teplotu vratné vody na minimálně 55 °C. Tím se zabrání kondenzaci a prodlouží životnost kotle.
Otázka: Jaké jsou základní kroky při elektrickém připojení kotle?
Elektrické zapojení začíná vypnutím hlavního jističe, pokračuje připojením ochranného vodiče a vodičů napájení podle schématu výrobce. Nutné je dodržet správný průřez kabelů a jištění pro bezpečný provoz.
Typy připojení kotle k topnému systému a zařízení pro zapojení kotle
Připojení kotle k topnému systému může být provedeno přímo nebo přes akumulační nádrž, která stabilizuje teplotu a zlepšuje efektivitu. Pro správné zapojení se využívají zařízení jako Laddomat, čerpadla a termoregulační ventily, které zajišťují optimální průtok a bezpečnost kotelny. Výběr správného typu připojení závisí na typu kotle, požadavcích topného systému a bezpečnostních normách.
Klíčové komponenty a jejich umístění ve schématu
Pro správné zapojení kotle do topného systému je nezbytné detailně rozumět funkci a přesnému umístění hlavních armatur v hydraulickém schématu. Klíčovými komponentami jsou trojcestný ventil, termoregulační ventil a oběhové čerpadlo, jejichž koordinovaná činnost zajišťuje efektivní přenos tepla a ochranu kotle před poškozením.
Trojcestný ventil slouží ke směšování teplé vody z kotle s vratnou vodou z topného okruhu, čímž reguluje teplotu vody vstupující do radiátorů nebo akumulační nádrže. Optimální umístění tohoto ventilu je mezi výstupem kotle a topným rozvodem, což zabraňuje tepelnému šoku kotle a prodlužuje jeho životnost. Termoregulační ventil, obvykle nastavený na teplotu 65-75 °C, reguluje teplotu vratné vody, aby se zabránilo ochlazení kotle pod kritickou hranici, která by mohla způsobit kondenzaci spalin a korozivní poškození. Tento ventil se instaluje na vratném potrubí před kotlem a udržuje tak vratnou vodu na bezpečné teplotě. Oběhové čerpadlo zajišťuje cirkulaci topné vody v systému a je zpravidla umístěno za trojcestným ventilem, aby efektivně distribuovalo teplo do jednotlivých okruhů.
U kotlů na tuhá paliva a systémů s akumulační nádrží se často používá hydraulický modul Laddomat 21 nebo 22. Tento modul kombinuje funkci čerpadla a termoregulačního ventilu, umožňuje rychlý náběh kotle na provozní teplotu 80-90 °C a zajišťuje pomalé nabíjení akumulační nádrže s minimálními tepelnými ztrátami. Maximální provozní tlak Laddomatu 22 je 0,25 MPa a maximální teplota 100 °C, což odpovídá běžným parametrům kotlů na tuhá paliva.
Typy zařízení a jejich umístění v topném okruhu
| Zařízení | Funkce | Doporučené umístění |
|---|---|---|
| Trojcestný ventil | Směšování teploty vody mezi kotlem a okruhem | Mezi kotlem a topným rozvodem |
| Termoregulační ventil | Udržení vratné vody nad 65 °C, ochrana kotle | Na vratném potrubí před kotlem |
| Čerpadlo | Zajištění oběhu topné vody | Za trojcestným ventilem |
| Laddomat 21/22 | Rychlý náběh kotle, regulace nabíjení akumulace | Mezi kotlem a akumulační nádrží |
Tip: Častou chybou při instalaci je nesprávné umístění termoregulačního ventilu, které vede k ochlazování vratné vody pod 60 °C a následné kondenzaci spalin v kotli. To výrazně zkracuje životnost kotle a zvyšuje riziko koroze. Proto je nutné ventil instalovat přesně podle hydraulického schématu a nastavit jej na doporučenou teplotu.
Pro připojení kotle k topnému systému doporučuji dodržet přesný postup instalace, který zahrnuje kontrolu správného zapojení všech armatur a komponent podle typu kotle a požadavků topného okruhu. Správné hydraulické a elektrické zapojení zajišťuje bezpečný provoz kotelny, optimální využití paliva a dlouhodobou spolehlivost celého systému.
