Jaké je síťové napětí v třífázové elektrické síti: hodnoty
Třífázové elektrické napětí představuje základní parametr pro spolehlivý provoz průmyslových i domácích zařízení. Standardní hodnoty napětí a jejich tolerance určují, jak bezpečně a efektivně může síť dodávat energii. Přesné znalosti o maximálním napětí v zásuvce a jednotkách střídavého napětí pomáhají předejít poruchám a zajišťují optimální fungování elektrických systémů.
⭐ Co byste měli vědět
- Standardní napětí mezi fází a nulou v třífázové síti v Evropě je 230 V s frekvencí 50 Hz.
- Sdružené napětí mezi dvěma fázovými vodiči je v nízkonapěťové síti 400 V.
- Norma ČSN EN 50160 stanovuje přípustnou odchylku napětí ±10 %, tedy rozsah 207-253 V.
- 95 % měření napětí v desetiminutových intervalech musí spadat do rozsahu 207-253 V podle normy.
- Fázový posun mezi třemi fázemi je 120° a symetrie fází je klíčová pro správný provoz zařízení.
Jaké je standardní napětí v třífázové elektrické síti?
Jaké je standardní síťové napětí v třífázové elektrické síti?
Standardní síťové napětí v třífázové elektrické síti v Česku i většině Evropy je 230 V mezi fází a nulou. Sdružené napětí, tedy napětí mezi dvěma fázemi, dosahuje hodnoty 400 V. Frekvence tohoto střídavého napětí je 50 Hz, což zajišťuje stabilní a kompatibilní napájení pro domácnosti i průmysl.
Třífázové napětí hodnoty je třeba přesně znát pro správný výběr spotřebičů a jejich bezpečné připojení. Elektrické napětí jednotka je volt (V), přičemž
- napětí mezi fází a nulou činí 230 V,
- sdružené napětí mezi fázemi dosahuje 400 V,
- frekvence elektrické sítě je 50 Hz.
Tolerance napětí v síti ČEZ povoluje odchylky v rozmezí ±10 % od standardní hodnoty, což znamená, že maximální napětí v zásuvce může být až kolem 253 V. Pro správné měření napětí v zásuvce lze použít multimetr, který změří střídavé napětí přímo v rozvodné síti.
Jaké je napětí ve třífázové elektrické síti v Česku?
V domácnostech je obvyklé napětí mezi fází a nulou 230 V, zatímco napětí mezi jednotlivými fázemi dosahuje 400 V. Tyto hodnoty odpovídají evropským normám a zajišťují kompatibilitu a bezpečnost elektrických zařízení.
Normy a tolerance síťového napětí v České republice
Normy pro elektrické napětí v třífázové síti v České republice vychází zejména z ČSN EN 50160, která jasně definuje přípustnou odchylku napětí. Tato evropská norma stanovuje, že síťové napětí může kolísat v rozsahu ±10 % nominální hodnoty 230 V, což znamená interval od 207 V do 253 V. Přitom 95 % všech měření napětí v distribuční síti musí spadat právě do tohoto rozsahu, aby byla síť považována za stabilní a v souladu s normami.
Vedle ČSN EN 50160 se používá i norma ČSN IEC 38, která upravuje technické požadavky na elektrické napětí v rozvodech. Podle ní je síťové napětí střídavé a jednotkou napětí je volt (V). Měření napětí v zásuvce lze provést multimetrem, přičemž maximální napětí v zásuvce v třífázové síti se běžně pohybuje kolem 230 V mezi fází a nulou, zatímco mezi fázemi je vyšší napětí 400 V.
Jaká je tolerance síťového napětí v třífázové síti v ČR
Tolerance napětí v síti ČEZ respektuje normu ČSN EN 50160, tedy ±10 % od 230 V. Pro správnou funkci elektrických zařízení je důležité sledovat tyto limity a v případě častých odchylek kontaktovat distributora.
| Norma | Nominální napětí | Přípustná odchylka | Rozsah napětí (V) |
|---|---|---|---|
| ČSN EN 50160 | 230 V | ±10 % | 207-253 V |
| ČSN IEC 38 | 230 V | ±10 % | 207-253 V |
| ČEZ limity | 230 V | ±10 % | 207-253 V |
Tip: Pravidelné měření napětí v zásuvce multimetrem pomáhá odhalit případné problémy s napětím dříve, než poškodí citlivá zařízení.
Jak funguje třífázové napětí a jaké jsou jeho výhody?
Třífázové napětí patří k základům moderních elektrických rozvodů, přičemž jeho princip spočívá v rovnoměrném rozložení elektrické energie mezi tři vodiče. Tento systém zajišťuje stabilní a efektivní přenos výkonu s nižším proudovým zatížením než jednofázové napětí.
Princip fázového posunu 120°
V třífázové soustavě jsou jednotlivé fáze posunuty o 120° elektrického úhlu, což znamená, že každá fáze dosahuje svého maximálního a minimálního napětí v jiném čase. Tento fázový posun rovnoměrně rozkládá zátěž a zajišťuje, že celkový výkon přenášený sítí je stabilní a nepřerušovaný. Fázový posun je klíčový pro plynulý chod třífázových motorů i dalších zařízení.
Symetrie fází a její význam
Symetrie fází znamená, že všechny tři fáze mají stejnou velikost napětí a jsou správně posunuty o 120°. Tato rovnováha zajišťuje stabilitu elektrické sítě a minimalizuje fázovou nesymetrii, která by mohla vést k nežádoucímu zvýšení ztrát a přetížení vodičů. Symetrie je proto důležitá pro spolehlivý provoz a dlouhou životnost elektrických zařízení.
Výhody třífázového napětí oproti jednofázovému
Třífázové napětí nabízí několik zásadních výhod oproti jednofázové síti:
- plynulý přenos výkonu bez pulzací, což zlepšuje chod motorů a strojů
- nižší proudové zatížení jednotlivých vodičů, díky čemuž lze použít tenčí kabely a snížit ztráty
- efektivnější využití zdrojů elektrické energie
Tyto výhody činí třífázovou soustavu vhodnou zejména pro průmyslové aplikace a domácnosti s vyšší spotřebou elektřiny.
Tip: Při měření napětí v zásuvce multimetrem nezapomeňte, že mezi fází a nulovým vodičem bývá typicky 230 V, zatímco napětí mezi fázemi v třífázové síti dosahuje 400 V. Maximální napětí v zásuvce v rámci tolerance napětí v síti ČEZ by nemělo překročit předepsané limity, aby nedošlo k poškození spotřebičů.
Historie a geografické rozdíly síťového napětí
Historie elektrického napětí v Evropě ukazuje na výrazné rozdíly, které se v průběhu času sjednotily do dnešního standardu. Česká republika dříve používala napětí 220 V, zatímco například Velká Británie a Francie preferovaly vyšší hodnotu 240 V. V USA je standardem 120 V s frekvencí 60 Hz, což výrazně odlišuje tamní elektrické instalace od evropských. Tento vývoj vedl ke sjednocení napětí v Evropě na 230 V při 50 Hz, což usnadňuje kompatibilitu elektrických zařízení.
Napětí v třífázové elektrické síti se v rámci Evropy pohybuje typicky kolem 400 V mezi fázemi a 230 V vůči nulovému vodiči. Tyto hodnoty jsou klíčové nejen pro domácnosti, ale také pro průmyslové aplikace, kde třífázová zásuvka umožňuje napájení výkonných strojů a zařízení.
| Země | Historické napětí (V) | Současné napětí (V) | Frekvence (Hz) |
|---|---|---|---|
| Česká republika | 220 | 230 | 50 |
| Velká Británie | 240 | 230 | 50 |
| USA | 120 | 120 | 60 |
Jaké jsou rozdíly mezi napětím v jednofázové a třífázové síti
Jednofázové napětí v domácnostech odpovídá přibližně 230 V, zatímco třífázové napětí dosahuje 400 V mezi jednotlivými fázemi. Tolerance napětí v síti ČEZ stanovuje limity, které chrání elektrická zařízení před škodami způsobenými odchylkami od standardních hodnot.
Tip: Pro přesné měření napětí v zásuvce doporučuji použití multimetru, který umožní zjistit aktuální hodnotu a případné odchylky.
Příznaky a dopady odchylek napětí v třífázové síti
Správné síťové napětí v třífázovém elektrickém rozvodu je klíčové pro bezpečný a efektivní provoz domácích i průmyslových spotřebičů. Odchylky od standardních hodnot 400 V mezi fázemi a 230 V mezi fází a nulovým vodičem mají výrazné příznaky a mohou negativně ovlivnit zařízení bez nutnosti okamžitého měření.
Příznaky nízkého napětí
Nízké napětí pod cca 210 V způsobuje pomalý start spotřebičů, které odebírají více proudu, což vede k jejich přehřívání a zkrácení životnosti. Mezi běžné projevy patří slabší svit žárovek a snížený výkon motorů. Bezpečnost zařízení se může snížit, protože některé ochranné obvody nemusí správně fungovat při nedostatečném elektrickém napětí. Pro udržení stability je vhodné pravidelně sledovat hodnoty napětí v zásuvce pomocí multimetru.
Příznaky vysokého napětí
Vysoké napětí nad 250 V se projevuje praskáním žárovek, blikáním LED světel a pískáním síťových adaptérů. Takové přetížení může poškodit citlivou elektroniku a způsobit předčasné selhání spotřebičů. Vysoké napětí představuje také riziko pro bezpečnost, protože zvyšuje riziko zkratu nebo elektrického oblouku. Proto je důležité znát limity a toleranci napětí v síti ČEZ, aby se předešlo škodám a zajistila správná funkce zařízení.
Tip: Jak poznat vysoké napětí i bez měření? Například blikání světel nebo zvýšený hluk z adaptérů často signalizují překročení maximálního napětí v zásuvce. V takovém případě doporučuji ověřit napětí multimetrem a případně kontaktovat odborníka.
Jak se měří napětí v třífázové elektrické síti?
Měření napětí v třífázové elektrické síti je nezbytné pro ověření správné funkce rozvodu a dodržení norem. Standardní síťové napětí v třífázové elektrické síti v Česku je 400 V mezi fázemi a 230 V mezi fází a nulovým vodičem. Pro měření napětí v zásuvce se používá multimetr nastavený na střídavé napětí (AC) s rozsahem minimálně 250 V, který přesně změří elektrické napětí jednotkou volt (V).
Bezpečnost při měření je zásadní, protože zásuvka je pod napětím. Doporučuje se používat izolované nástroje a nedotýkat se kovových částí sond během měření. Také je vhodné zajistit, aby byla okolní plocha suchá a pracovat s jednou rukou, aby se minimalizovalo riziko úrazu elektrickým proudem.

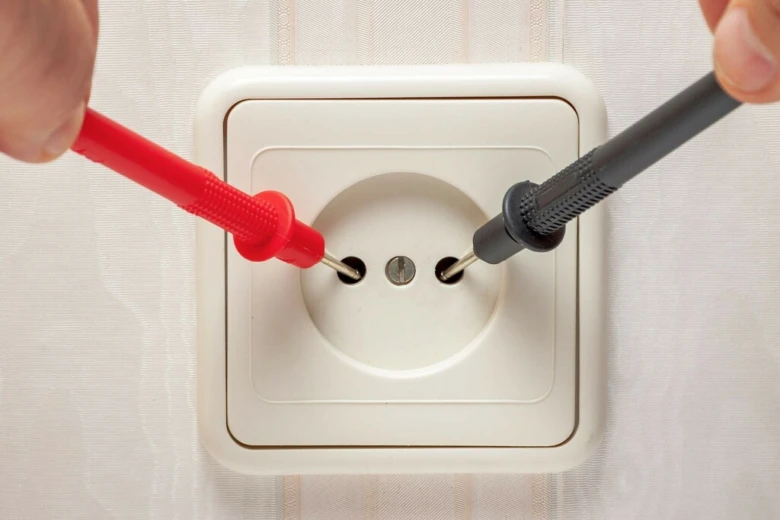

- Připravte multimetr – nastavte jej na měření střídavého napětí (AC) s rozsahem alespoň 250 V.
- Vložte sondy do zásuvky – černou sondu do zemnícího nebo nulového otvoru, červenou do fázového.
- Odečtěte hodnotu napětí – měla by odpovídat standardní hodnotě 230 V, s tolerancí napětí v síti ČEZ ±10 %.
- Opakujte měření mezi jednotlivými fázemi – očekávané napětí je přibližně 400 V.
Tip: Častou chybou je měření bez dostatečné izolace nebo v nepřiměřených podmínkách, což může vést k poškození přístroje nebo úrazu. Měření napětí v třífázové síti je vhodné pro elektrikáře a domácí kutily se zkušenostmi, ne pro laiky bez znalosti elektrotechniky.
Proč se používá určité napětí v třífázové síti
Třífázové napětí nabízí efektivní rozvod energie s menšími ztrátami a stabilnější výkon. Napětí 400 V mezi fázemi a 230 V vůči nulovému vodiči umožňuje napájet běžné domácí spotřebiče i průmyslové zařízení. Zdroje elektrického napětí v síti jsou navrženy tak, aby dodržovaly tyto standardy a zajišťovaly bezpečný provoz.
Fázová nesymetrie a její dopady na provoz elektrických zařízení
Fázová nesymetrie patří mezi časté problémy v třífázové elektrické síti, které narušují stabilitu a bezpečný provoz elektrických zařízení. Pro správnou funkci je nezbytná symetrie fází, tedy rovnoměrné napětí přibližně 230 V mezi fází a nulovým vodičem a přesný fázový posun 120° mezi jednotlivými fázemi.
Příčiny fázové nesymetrie
Fázová nesymetrie vzniká zejména kvůli nerovnoměrnému zatížení jednotlivých fází, kdy například jedna fáze odebírá výrazně více proudu než ostatní. Dalšími častými příčinami jsou poškozené nebo nevhodně zapojené vodiče, případně poruchy v rozvodné síti, které vedou k rozdílům v amplitudě napětí i fázovém posunu. Tyto odchylky způsobují, že napětí v jednotlivých fázích může kolísat mimo povolený rozsah 207-253 V, což je tolerance podle normy ČSN EN 50160.
Dopady na elektrická zařízení
Fázová nesymetrie zvyšuje ztráty v elektromotorech, protože nesouměrný proud způsobuje přehřívání rotoru i statoru. To vede ke snížení výkonu motorů a zvýšení spotřeby elektrické energie, což výrazně zkracuje jejich životnost. Nestabilita napětí také může poškodit citlivé elektronické komponenty a ovlivnit přesnost měření elektrického napětí jednotkou volt. U třífázových spotřebičů může nesymetrie vyvolat vibrace a hlučnost, případně předčasné selhání zařízení.
Jak detekovat a korigovat fázovou nesymetrii
Fázovou nesymetrii lze odhalit pravidelným měřením napětí a proudu ve všech třech fázích pomocí multimetru s funkcí měření střídavého napětí a proudu, případně specializovanými přístroji pro analýzu kvality elektrické energie. Korekce spočívá v rovnoměrném rozložení zátěže mezi fázemi a instalaci vyrovnávacích zařízení, jako jsou kompenzační kondenzátory nebo aktivní filtry, které stabilizují střídavé napětí. Dodržování tolerance napětí v síti ČEZ, tedy rozsahu 207-253 V s frekvencí 50 Hz, minimalizuje negativní dopady fázové nesymetrie na připojené spotřebiče.
Častá chyba: Podcenění pravidelného měření a vyrovnání zátěže vede k dlouhodobému poškození motorů a zvýšeným nákladům na provoz.
Pro koho se to hodí: Vyrovnání fází je nezbytné v průmyslových provozech a u domácností s třífázovým napájením, kde jsou připojeny výkonné elektromotory nebo klimatizační jednotky. Naopak v malých domácnostech s jednostranným zatížením a nízkým odběrem nemusí být vyrovnání fází kritické.
Časté dotazy (FAQ) k síťovému napětí v třífázové elektrické síti
Otázka: Kolik voltů má 3 fáze v třífázové síti?
Standardní napětí mezi fázemi v třífázové síti je 400 V, zatímco mezi fází a nulovým vodičem činí 230 V s frekvencí 50 Hz.
Otázka: Jaké je napětí v zásuvce připojené na třífázovou síť?
Napětí mezi fází a nulou v zásuvce je typicky 230 V, s maximálním povoleným kolísáním ±10 %, tedy v rozsahu 207-253 V.
Otázka: Jaká je tolerance síťového napětí v České republice?
Podle normy ČSN EN 50160 je tolerance napětí ±10 %, což znamená, že napětí by mělo být v rozmezí 207 až 253 V po 95 % času měření.
Otázka: Jak se měří napětí v třífázové elektrické síti?
Napětí se měří multimetrem nastaveným na střídavé napětí (AC) s minimálním rozsahem 250 V; sondy se bezpečně zasunou do zásuvky, přičemž je nutné dodržovat základní bezpečnostní pravidla.
Otázka: Co znamená fázová nesymetrie v třífázové síti?
Fázová nesymetrie označuje rozdílné hodnoty napětí nebo nesprávný fázový posun mezi jednotlivými fázemi, což může způsobit přehřátí a poškození elektrických zařízení.
Otázka: Jaké jsou příznaky nízkého napětí v síti?
Nízké napětí pod přibližně 210 V se projeví slabším svitem žárovek, bzučením motorů a pomalým startem spotřebičů.
Otázka: Jak poznat vysoké napětí bez měření?
Známky vysokého napětí nad 250 V zahrnují praskání žárovek, blikání LED světel a pískání napájecích adaptérů.
Otázka: Proč se používá napětí 230 V v Evropě?
Napětí 230 V představuje kompromisní hodnotu sjednocující dřívější normy 220 V a 240 V s tolerancí ±10 %, což usnadňuje výrobu a provoz zařízení.
Otázka: Jaké jsou rozdíly mezi jednofázovou a třífázovou sítí?
Třífázová síť má tři vodiče s fázovým posunem 120°, umožňuje rovnoměrnější přenos výkonu a snižuje proudové zatížení ve srovnání s jednofázovou.
Otázka: Jaké je sdružené napětí mezi dvěma fázemi?
Sdružené napětí mezi dvěma fázemi v nízkonapěťové třífázové síti činí 400 V.
Otázka: Jaký je význam frekvence 50 Hz v síti?
Frekvence 50 Hz určuje počet period střídavého proudu za sekundu a je standardem v Evropě pro zajištění správné funkce elektrických zařízení.
Otázka: Co znamená, že 95 % měření musí spadat do normy?
Norma ČSN EN 50160 stanovuje, že 95 % desetiminutových měření napětí musí být v rozsahu 207-253 V, což zaručuje stabilitu napájení.
Otázka: Jak se liší napětí v třífázové síti v různých zemích?
Napětí a frekvence se historicky liší; například v Česku je standard 230 V/50 Hz, zatímco v USA platí 120 V/60 Hz, což ovlivňuje kompatibilitu spotřebičů.
Otázka: Jaká je role fázového posunu 120°?
Fázový posun 120° mezi jednotlivými fázemi optimalizuje rozložení výkonu a zajišťuje plynulý a stabilní chod třífázové sítě.
Otázka: Jaké jsou bezpečnostní zásady při měření napětí?
Nedotýkejte se kovových částí měřicích sond, provádějte měření v suchém prostředí a při nejasnostech vždy vyhledejte kvalifikovaného elektrikáře.
Odborná rada: Při měření napětí v zásuvce multimetrem vždy dodržujte bezpečnostní pravidla, abyste předešli úrazu elektrickým proudem nebo poškození přístroje.
