Jak a proč měřit izolační odpor elektromotoru správně
Měření izolačního odporu elektromotoru patří k základním krokům údržby, který pomáhá odhalit poškození vinutí a předejít poruchám motoru. Správné použití megohmmetru a znalost polarizačního indexu umožňují přesně vyhodnotit stav izolace a tím zajistit bezpečný provoz i dlouhou životnost zařízení. Izolační odpor vinutí motoru by proto neměl být nikdy podceňován.
🔍 Nejdůležitější fakta
- Izolační odpor elektromotoru se měří pomocí stejnosměrného napětí 500-1000 V u nízkonapěťových motorů.
- Normy vyžadují minimálně 1000 Ω na každý volt jmenovitého napětí při 25 °C, což je cca 0,4 MΩ pro motor 400 V.
- Polarizační index (PI) se počítá jako poměr odporu po 10 minutách a 1 minutě, hodnota nad 2 značí dobrou izolaci.
- Teplota vinutí výrazně ovlivňuje odpor; výsledky se standardizují na 25 °C nebo 40 °C.
- Měření trvá obvykle 60 sekund, aby se stabilizovaly absorpční jevy izolace.
Jak se měří izolační odpor elektromotoru?

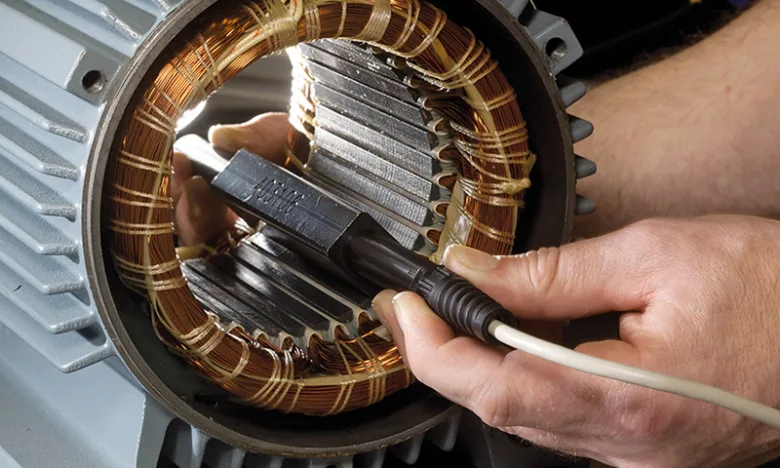

Měření izolačního odporu elektromotoru se provádí pomocí megohmmetru, který aplikuje stejnosměrné napětí mezi vinutí motoru a jeho kostru. Tento postup umožňuje zjistit stav izolace vinutí a odhalit případné poruchy, které by mohly vést k závadám nebo zkratu. Správné měření izolačního odporu motoru vyžaduje precizní přípravu, správné připojení měřicích sond a dodržování bezpečnostních pravidel.
Jaké napětí se používá při měření izolačního odporu?
Při měření izolačního odporu vinutí elektromotoru se používá stejnosměrné napětí v rozsahu 500 až 1000 V. Výběr konkrétní hodnoty závisí na jmenovitém napětí motoru a normách, které stanovují minimální testovací napětí pro různé typy zařízení. Například u motorů do 600 V se často volí testovací napětí 500 V, u vyšších napětí je vhodné použít 1000 V. Použití správného testovacího napětí zaručuje přesné výsledky a minimalizuje riziko poškození izolace.
Jak dlouho trvá měření izolačního odporu?
Standardní doba měření izolačního odporu motoru je 60 sekund. Během této doby megohmmetr snímá odpor izolace, který by měl stabilně růst a poté se ustálit. Tato doba umožňuje i výpočet polarizačního indexu, který pomáhá přesněji posoudit stav izolace s ohledem na teplotu vinutí a vlhkost izolace. Kratší měření nezajistí dostatečnou stabilitu hodnot a může vést k nepřesnostem.
Jak správně připojit sondy při měření?

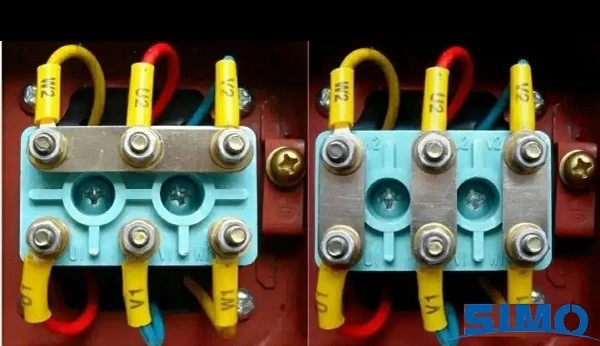

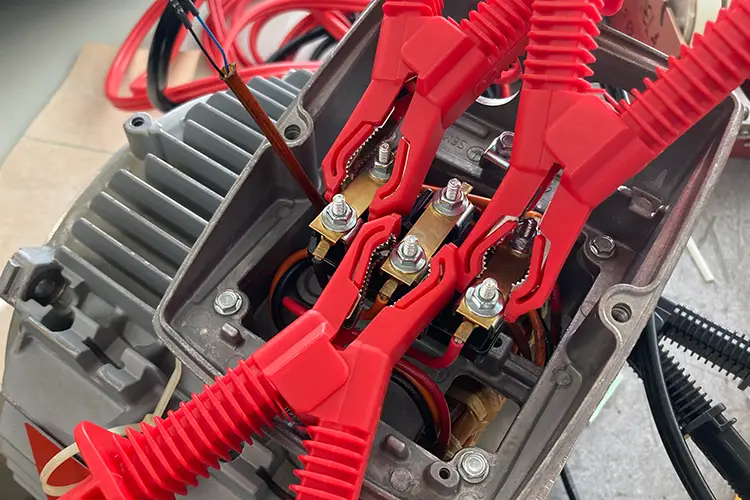

Při měření izolačního odporu je klíčové správné umístění sond megohmmetru. Kladná sonda se připojuje přímo na vinutí elektromotoru, zatímco záporná sonda se připne na kovovou kostru nebo zem. Tento způsob připojení zajistí, že měření skutečně odhalí stav izolace mezi vodiči a zemí. Nesprávné připojení sond může vést k falešným hodnotám nebo dokonce poškození přístroje.
Jaká bezpečnostní opatření dodržovat při měření?
Bezpečnost při měření izolačního odporu je nezbytná. Před započetím měření je nutné odpojit motor od všech zdrojů napájení a zajistit, že není pod napětím. Doporučuje se používat izolační rukavice a nástroje s elektrickou izolací. Vlhkost a nečistoty na měřicích kontaktech mohou ovlivnit výsledky, proto je vhodné kontakty očistit. Dodržení těchto opatření minimalizuje riziko úrazu elektrickým proudem a zaručuje spolehlivost měření.
- Příprava motoru – odpojte napájení a zajistěte motor proti zapnutí
- Připojení megohmmetru – připojte kladnou sondu na vinutí a zápornou na kostru
- Nastavení testovacího napětí – zvolte správné stejnosměrné napětí (500-1000 V)
- Měření – spusťte měření na 60 sekund a sledujte stabilizaci hodnot
- Vyhodnocení výsledků – zkontrolujte, zda izolační odpor splňuje normy a je stabilní
- Používejte megohmmetr s kalibrovaným výstupem
- Nedotýkejte se měřicích částí během testu
- Udržujte měřicí sondy čisté a suché
- Vlhkost izolace negativně ovlivňuje izolační odpor a výsledky měření
Tip: Pravidelné měření izolačního odporu pomáhá odhalit postupné zhoršení izolace dříve, než dojde k závažné poruše motoru.
Proč je důležité měřit izolační odpor elektromotoru?
Měření izolačního odporu elektromotoru je nezbytné pro včasné odhalení snížení hodnot způsobeného vlhkostí, mechanickým poškozením nebo stárnutím izolace vinutí. Izolační odpor se stanovuje aplikací stejnosměrného napětí (typicky 500-1000 V DC pro nízkonapěťové motory) a měřením unikajícího proudu, přičemž výsledná hodnota přímo ukazuje kvalitu izolace. Izolační odpor pod 1 MΩ u motorů do 1 kV signalizuje vážné poškození, které může vést k elektrickému zkratu, přehřátí a následnému výpadku zařízení. Pravidelné měření proto významně snižuje riziko neplánovaných odstávek a zvyšuje bezpečnost provozu.
Správné vyhodnocení výsledků vyžaduje zohlednění teploty vinutí, protože izolační odpor klesá s rostoucí teplotou přibližně o 5 % na každý stupeň Celsia nad referenční hodnotu 25 °C. Proto se výsledky často korigují na standardní teplotu, aby bylo možné přesně sledovat trend degradace izolace. Polarizační index (PI), vypočítaný jako poměr izolačního odporu po 10 minutách a po 1 minutě měření, poskytuje detailnější diagnostiku stavu izolace; hodnota PI nižší než 2 signalizuje výrazné poškození izolace nebo zvýšenou vlhkost.
Izolační odpor elektromotoru proč měřit
- Odhalit vlhkost izolace a mechanické poškození vinutí dříve, než dojde k poruše
- Minimalizovat riziko elektrického zkratu a požáru v důsledku degradace izolace
- Prodlužovat životnost elektromotoru díky včasné detekci a nápravě závad
- Snížit náklady na opravy a výměny díky plánované preventivní údržbě
- Zajistit bezpečnost obsluhy a provozu eliminací rizika úrazu elektrickým proudem
„Pravidelné měření izolačního odporu je základním krokem pro spolehlivý a bezpečný provoz elektromotorů,“ uvádí odborník na elektrická zařízení.
Tip: Měření izolačního odporu by se mělo provádět minimálně jednou ročně, ideálně při odstavení zařízení, a v prostředích s vysokou vlhkostí nebo znečištěním i častěji, aby se předešlo nečekaným poruchám.
Častá chyba: Při měření se často zapomíná na korekci výsledků podle teploty vinutí, což může vést k nesprávnému vyhodnocení stavu izolace a zbytečným výměnám nebo naopak přehlédnutí skutečného poškození.
Pro koho se měření hodí: Preventivní údržba elektromotorů v průmyslových provozech, kde jsou motory vystaveny vlhkosti, prachu nebo častým startům.
Pro koho se měření nehodí: U motorů s krátkodobým nebo příležitostným provozem v čistém a suchém prostředí, kde riziko degradace izolace je minimální.
Jak interpretovat výsledky měření izolačního odporu?
Interpretace výsledků měření izolačního odporu je klíčová pro správné posouzení stavu elektromotoru. Naměřené hodnoty je nutné vyhodnocovat v kontextu polarizačního indexu a platných norem, přičemž je třeba zohlednit i teplotu vinutí, která může měření ovlivnit.
Význam polarizačního indexu (PI)
Polarizační index (PI) představuje poměr izolačního odporu po 10 minutách měření k odporu po 1 minutě. Tento ukazatel hodnotí kvalitu izolace vinutí motoru a pomáhá odhalit postupné zlepšování izolace během měření. Hodnota PI nad 2 značí dobrou izolaci, zatímco PI pod 1 signalizuje vadnou izolaci, která může vést k poruchám. Polarizační index je proto spolehlivější než pouhé hodnoty izolačního odporu.
Normy a minimální hodnoty izolačního odporu
Podle platných norem by izolační odpor vinutí motoru měl být minimálně 1000 Ω na volt napětí při referenční teplotě 25 °C. Tato hodnota slouží jako hranice pro bezpečný provoz elektromotoru. Nízký izolační odpor může být způsoben vlhkostí izolace nebo mechanickým poškozením, a proto je pravidelné měření izolačního odporu motoru nezbytné pro preventivní údržbu a včasné odhalení závad.
| Polarizační index (PI) | Význam | |
|---|---|---|
| Nad 2 | Izolace v dobrém stavu | |
| 1-2 | Izolace vyžaduje kontrolu | |
| Pod 1 | Vadná izolace, riziko poruchy |
Přepočet hodnot na referenční teplotu
Izolační odpor se s rostoucí teplotou vinutí snižuje, proto je nezbytné naměřené hodnoty přepočítat na standardní teplotu 25 °C nebo 40 °C. Bez tohoto přepočtu by hodnocení mohlo být zkreslené. Přepočet zajistí srovnatelnost výsledků měření izolačního odporu motoru provedených za různých provozních podmínek.
Tip: Častou chybou při měření izolačního odporu motoru je nedostatečné odizolování přívodů před použitím megohmmetru, což vede k nepřesným výsledkům a falešnému vyhodnocení stavu izolace.
Jak ovlivňuje teplota a vlhkost měření izolačního odporu?
Teplota vinutí a vlhkost izolace patří mezi klíčové faktory ovlivňující hodnotu izolačního odporu vinutí motoru. Proto je nezbytné při měření izolačního odporu elektromotoru respektovat jejich vliv, aby výsledky byly srovnatelné a spolehlivé. Následující podkapitoly objasňují, jak tyto parametry působí a jak správně postupovat při měření.
Jak teplota ovlivňuje izolační odpor vinutí?
Izolační odpor vinutí elektromotoru klesá s rostoucí teplotou vinutí, protože zvýšená teplota zvyšuje vodivost izolačního materiálu. Obvyklá teplota pro standardizaci měření je 25 °C nebo 40 °C, což umožňuje přesné porovnání naměřených hodnot a diagnostiku stavu izolace. Pokud se měření provádí při vyšší teplotě, odpor bývá nižší a může vést k falešnému závěru o stavu vinutí. Proto se výsledky často korigují na standardní teplotu, čímž se zajistí správná interpretace stavu elektromotoru.
Jak vlhkost ovlivňuje izolační odpor elektromotoru?
Vlhkost výrazně snižuje izolační odpor vinutí, protože voda zvyšuje elektrickou vodivost izolace a přispívá k její degradaci. Zvýšená vlhkost izolace vede k rychlejšímu opotřebení materiálů a může způsobit poruchy motoru. Pravidelné měření izolačního odporu motoru pomáhá odhalit zvýšenou vlhkost a načasovat preventivní údržbu. Kontrola vlhkosti je také součástí hodnocení polarizačního indexu, který pomáhá určit kvalitu izolace.
Jak se měří izolační odpor motoru?
Měření izolačního odporu motoru se provádí pomocí megohmmetru, který aplikuje stejnosměrné napětí 500 až 1000 V na vinutí motoru po dobu 60 sekund. Sondy megohmmetru se připojují mezi vinutí a kostru motoru. Během měření je nutné dodržovat bezpečnostní pravidla, aby nedošlo k úrazu elektrickým proudem. Naměřené hodnoty je třeba vyhodnotit podle platných norem, přičemž se bere v úvahu teplota vinutí a vlhkost izolace pro správnou interpretaci výsledků.
Tipy, jak předcházet vlhkosti a vlivům prostředí:
- Udržovat elektromotor v suchém prostředí s dobrou ventilací
- Pravidelně kontrolovat a sušit žlaby a kryty motoru
- Používat ochranné nátěry a těsnění proti pronikání vlhkosti
- Provádět pravidelnou preventivní údržbu a měření izolačního odporu
- Skladovat motory v suchých a temperovaných prostorech mimo provozní období
Na co si dát pozor: častá chyba při měření izolačního odporu motoru je nebrát v úvahu vliv zvýšené teploty nebo vlhkosti, což vede k nesprávné diagnostice. Provozní podmínky motoru by proto měly být vždy zaznamenány a výsledky měření adekvátně korigovány.
Jaké přístroje a metody se používají pro měření izolačního odporu?

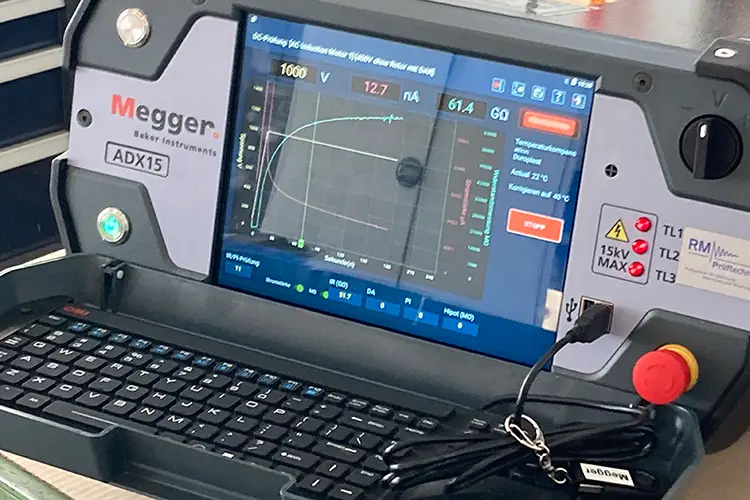

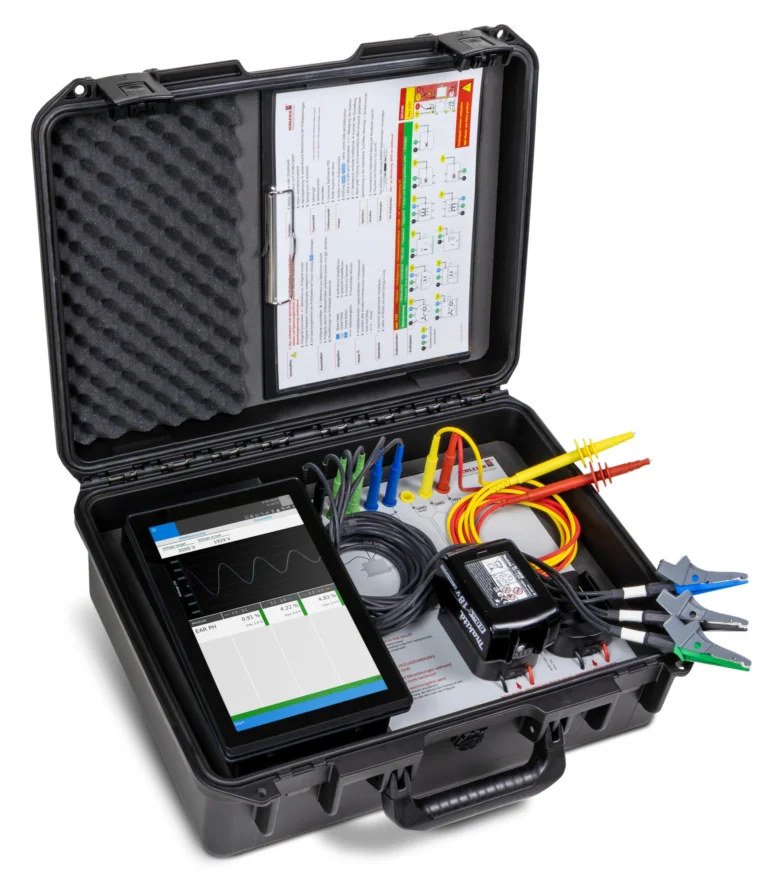

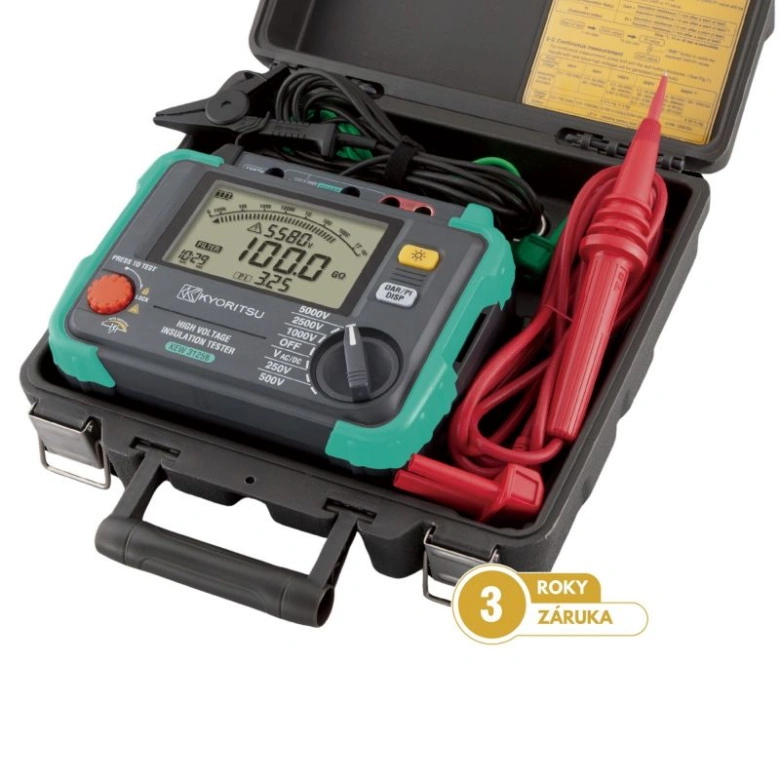

Pro měření izolačního odporu vinutí motoru se nejčastěji používají megohmmetry a moderní analyzátory, jako je například MotorAnalyzer3. Megohmmetr umožňuje měřit izolační odpor až do 500 GΩ, což pokrývá široké spektrum aplikací od běžných elektromotorů po speciální průmyslové stroje. Správné používání megametrů zahrnuje volbu odpovídajícího testovacího napětí a dodržení postupu měření izolačního odporu motoru, který zahrnuje například předměření vlhkosti izolace a teploty vinutí, jež výrazně ovlivňují výsledky.
MotorAnalyzer3 nabízí pokročilou automatizaci měření včetně výpočtu polarizačního indexu a umožňuje tisk protokolů, což usnadňuje preventivní údržbu elektromotorů a rychlou identifikaci závad. Automatizace měření snižuje riziko lidské chyby, která patří mezi nejčastější problémy při měření izolačního odporu motoru.
| Přístroj | Maximální měřený odpor | Výhody | Nevýhody |
|---|---|---|---|
| Megohmmetr | 500 GΩ | Jednoduché ovládání, spolehlivost | Vyžaduje manuální postup |
| MotorAnalyzer3 | 500 GΩ a více | Automatizace, tisk protokolů | Vyšší cena, složitější obsluha |
| Základní izol. tester | do 1000 MΩ | Nízká cena, přenosnost | Omezený rozsah měření |
Tip: Při měření izolačního odporu elektromotoru je nutné kontrolovat vlhkost izolace a teplotu vinutí, protože vyšší vlhkost výrazně snižuje izolační odpor a může vést k falešně nízkým hodnotám.
Jak často měřit izolační odpor elektromotoru?
Pravidelné měření izolačního odporu elektromotoru je klíčové pro preventivní údržbu a odhalení počínající degradace izolace vinutí motoru. Interval měření závisí na provozních podmínkách, typu motoru i používání megohmmetru, který je standardním nástrojem pro měření izolačního odporu motoru. Vlhkost izolace a teplota vinutí také ovlivňují výsledky, proto je vhodné je při měření zaznamenávat a vyhodnocovat polarizační index pro přesnější diagnostiku.
Jak často měřit izolační odpor elektromotoru
- Standardní průmyslové motory – každých 6 až 12 měsíců
- Motory v náročných podmínkách (vlhko, prach, chemikálie) – každé 3 až 6 měsíců
- Motory v lehčím provozu nebo záložní zařízení – jednou za rok
- Po opravě nebo výměně vinutí – vždy před uvedením do provozu
Tip: Častá chyba je vynechání měření po opravách, což může vést k nezachycení snížení izolačního odporu a následným poruchám. Provozní podmínky zásadně ovlivňují, jak často měřit izolační odpor elektromotoru, proto se doporučuje přizpůsobit intervaly konkrétnímu prostředí.
Jak měřit izolační odpor bez odpojení motoru?

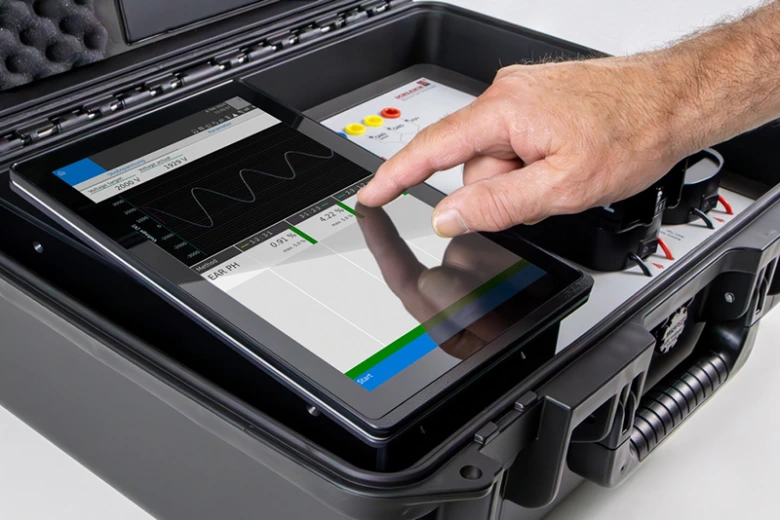

Měření izolačního odporu elektromotoru bez odpojení od rozváděče využívá speciální přístroje s funkcí kompenzace délky přívodních kabelů, což eliminuje vliv kapacitních a indukčních efektů na výsledky. Tato metoda umožňuje přesné měření i u motorů s kabely dlouhými desítky metrů, aniž by bylo nutné motor fyzicky odpojovat, čímž se výrazně zkracuje doba údržby a minimalizují provozní výpadky.
K měření se používají moderní megohmmetry vybavené algoritmy pro automatickou korekci teploty vinutí a vlhkosti izolace, které podle norem přepočítávají naměřený izolační odpor na referenční teplotu 25 °C nebo 40 °C. Přístroje často umožňují i výpočet polarizačního indexu (PI), což je klíčový parametr pro hodnocení kvality izolace bez nutnosti odpojení motoru.
- Přístroje s funkcí kompenzace kabelů měří přes přívodní kabely dlouhé až 50 metrů bez ovlivnění výsledků
- Automatizované testy zkracují dobu měření na 1-2 minuty a snižují riziko lidské chyby
- Měření bez odpojení je vhodné zejména pro pravidelnou preventivní údržbu elektromotorů v průmyslových provozech
- Přístroje automaticky korigují vliv teploty a vlhkosti izolace podle aktuálních podmínek
Tip: Při měření izolačního odporu bez odpojení motoru je nezbytné správně nastavit parametry přístroje, zejména délku kabelu a testovací napětí, aby se předešlo falešně nízkým nebo vysokým hodnotám způsobeným vlivem kabeláže či okolních elektrických zařízení.
Častá chyba: Nesprávné zadání délky přívodního kabelu vede k chybnému odečtu izolačního odporu, což může maskovat skutečné poškození izolace.
Pro koho se měření bez odpojení hodí: U motorů s dlouhými přívodními kabely v nepřetržitém provozu, kde nelze motor snadno odpojit bez výpadku výroby.
Pro koho není vhodné: U starších motorů s neznámou kabeláží nebo v prostředích s vysokým elektromagnetickým rušením, kde je přesné měření možné pouze po odpojení motoru.
Časté dotazy o měření izolačního odporu elektromotoru
Časté dotazy o měření izolačního odporu elektromotoru
Otázka: Jak se měří izolační odpor motoru?
Izolační odpor vinutí motoru se měří megohmmetrem, který aplikuje stejnosměrné napětí 500 až 1000 V po dobu 60 sekund. Měřící sondy se připojují mezi vinutí a kostru motoru, aby se zjistila kvalita izolace.
Otázka: Jak velký má být izolační odpor elektromotoru?
Normy stanovují minimální hodnotu 1000 Ω na volt jmenovitého napětí při 25 °C. Pro motor s napětím 400 V to odpovídá přibližně 0,4 MΩ jako minimální izolační odpor.
Otázka: Jak často měřit izolační odpor elektromotoru?
Doporučená frekvence měření je jednou za 6 až 12 měsíců. V náročných provozních podmínkách se doporučuje interval zkrátit na 6 měsíců, aby se včas odhalily případné závady.
Otázka: Co ovlivňuje výsledky měření izolačního odporu?
Výsledky výrazně ovlivňuje teplota vinutí, která by měla být při měření 25 °C, dále vlhkost izolace a stav povrchu vinutí. Tyto faktory je nutné brát v úvahu při interpretaci výsledků.
Otázka: Co je polarizační index (PI)?
Polarizační index je poměr izolačního odporu po 10 minutách měření k odporu po 1 minutě. Hodnota PI vyšší než 2 značí dobrou izolaci, zatímco hodnota pod 1 signalizuje vážné problémy.
Otázka: Lze měřit izolační odpor bez odpojení motoru?
Ano, moderní analyzátory umožňují měření přes přívodní kabely bez nutnosti odpojovat motor od sítě, což zkracuje dobu údržby a zvyšuje bezpečnost.
Otázka: Jak poznat špatný izolační odpor elektromotoru?
Špatný izolační odpor znamená hodnoty níže než 0,4 MΩ u motoru 400 V nebo polarizační index blízký 1, což indikuje vlhkost nebo poškození izolace.
Otázka: Jak používat megohmmetr k měření izolačního odporu motoru?
Megohmmetr se připojí na odpojené vinutí a kostru motoru, aplikuje se testovací napětí 500-1000 V, měření trvá 60 sekund a výsledky se zaznamenají spolu s teplotou vinutí.
Otázka: Jaké chyby se nejčastěji dělají při měření izolačního odporu motoru?
Časté chyby zahrnují neodpojení motoru od sítě, nesprávné připojení sond, nedodržení doby měření a ignorování vlivu teploty a vlhkosti izolace.
Otázka: Jak označujeme izolační odpor u elektromotoru?
Izolační odpor se vyjadřuje v megaohmech (MΩ) a často se uvádí také jako poměr Ω na volt jmenovitého napětí motoru.
Otázka: Jak dlouho trvá měření izolačního odporu?
Standardní doba měření je 60 sekund, což umožňuje stabilizaci absorpčních proudů izolace a přesnější výsledek.
Otázka: Co znamená nízký izolační odpor?
Nízký izolační odpor signalizuje zvýšenou vlhkost nebo mechanické poškození izolace, což může vést k poruchám, zkratu nebo výraznému zkrácení životnosti motoru.
Otázka: Jak zaznamenávat výsledky měření?
Výsledky se evidují včetně teploty vinutí, aplikovaného testovacího napětí a data měření, což umožňuje sledovat trend a včas reagovat na zhoršení stavu izolace.
Otázka: Jak minimalizovat vliv vlhkosti na izolaci?
Izolaci chráníte udržením motoru v suchu, pravidelnou kontrolou a případným sušením vinutí, dále je třeba zabránit usazování prachu a olejových nečistot.
Otázka: Jaký je vliv teploty na izolační odpor?
S rostoucí teplotou vinutí izolační odpor klesá, proto se výsledky měření standardizují na 25 °C, aby bylo možné porovnávat hodnoty nezávisle na provozních podmínkách.
Otázka: Proč je důležité pravidelně měřit izolační odpor elektromotoru?
Pravidelné měření pomáhá včas identifikovat degradaci izolace a předcházet poruchám motoru, což významně prodlužuje jeho životnost a snižuje náklady na opravy.
Otázka: Jaké normy platí pro minimální hodnoty izolačního odporu elektromotoru?
Podle ČSN EN 60034-1 by minimální izolační odpor měl být minimálně 1 MΩ na 1 kV jmenovitého napětí motoru, což poskytuje bezpečnostní standard pro provoz.
Otázka: Jak správně interpretovat výsledky měření izolačního odporu?
Izolační odpor nad 10 MΩ indikuje dobrou izolaci, hodnoty mezi 1 a 10 MΩ vyžadují pozornost, a pokud poklesnou pod 1 MΩ, je nutná údržba nebo výměna izolace.
