Snadný návod na test kondenzátoru multimetrem krok za krokem

Testování kondenzátoru pomocí multimetru umožňuje rychle zjistit jeho stav a funkčnost bez nutnosti složitého vybavení. Správné měření kapacity kondenzátorů a kontrola polarity elektrolytického kondenzátoru zajistí spolehlivý provoz elektronických zařízení. Tento návod vám ukáže jednoduchý postup pro přesné a bezpečné ověření kondenzátoru.

Jak bezpečně vybít kondenzátor před měřením

Bezpečně vybít kondenzátor před měřením je zásadní pro ochranu multimetru i vaši bezpečnost. Rezistor 10 kΩ s výkonem 5 W umožní vybít většinu kondenzátorů během přibližně 5 sekund do téměř nulového napětí. Malé kondenzátory s napětím pod 50 V lze bezpečně vybít i rychlým zkratováním, u vysokonapěťových elektrolytických kondenzátorů je však takový postup nebezpečný a může poškodit přístroj i způsobit úraz.

Vybíjení kondenzátoru chrání přístroj i uživatele před náhlým výbojem elektrického proudu, který by mohl poškodit měřící přístroj nebo způsobit úraz. Proto je bezpečnostní opatření při testování kondenzátorů nezbytné, zvláště pokud chcete správně otestovat běžný kondenzátor multimetrem.

1. Připravit rezistor 10 kΩ, 5 W – slouží k bezpečnému vybíjení kondenzátoru bez rizika poškození.
2. Připojit rezistor k oběma vývodům kondenzátoru – zajistí postupné vybíjení energie.
3. Počkání minimálně 5 sekund – napětí klesne na bezpečnou úroveň pro měření.
4. Zkontrolovat napětí multimetrem v režimu měření DC – mělo by být blízké nule.

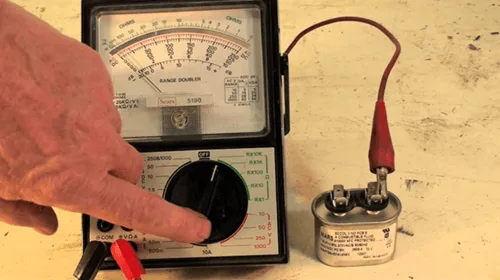

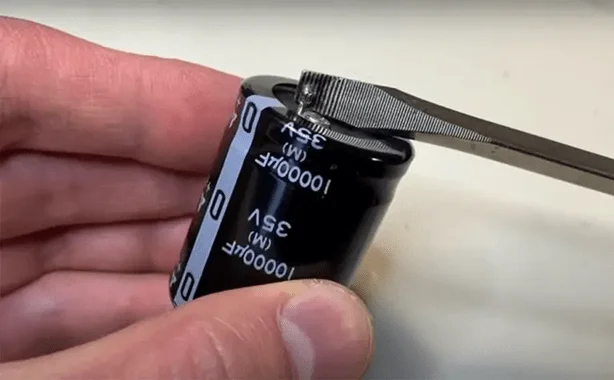

5. Pro malé kondenzátory do 50 V lze provést rychlé zkratování, ale s opatrností.

Tip: Při měření kapacity kondenzátorů a testování multimetrem vždy dodržujte polaritu kondenzátoru a respektujte tolerance kondenzátorů, aby měření bylo přesné a bezpečné.

Připojení a nastavení multimetru pro test kondenzátoru

Jak správně připojit sondy multimetru ke kondenzátoru

Pro měření kapacity kondenzátoru vložte černou sondu do zdířky COM na multimetru. Červenou sondu zapojte do zdířky označené CAP nebo F, případně do VΩHz, pokud váš multimetr kapacitní režim nemá samostatně. U elektrolytických a dalších polarizovaných kondenzátorů je nezbytné dodržet polaritu – červená sonda musí být připojena na kladný (+) terminál kondenzátoru, černá na záporný (-). Nesprávné připojení sond může způsobit nesprávné hodnoty měření, případně poškodit kondenzátor. Sondy je vhodné připojovat pevně, aby se minimalizoval kontaktový odpor a šum.

Výběr správného režimu na multimetru pro test kondenzátoru

Nastavte multimetr do kapacitního režimu označeného symbolem F (farad), který umožňuje přesné změření kapacity v mikrofaradech (µF). Pokud multimetr nemá samostatný režim kapacity, použijte zdířku VΩHz, kde je kapacita často integrována mezi dalšími funkcemi. Měření kapacity trvá u větších kondenzátorů i několik sekund, než se hodnota ustálí. Naměřenou hodnotu porovnejte s hodnotou uvedenou na těle kondenzátoru, přičemž tolerance elektrolytických kondenzátorů bývá ±20 %. Testování v nesprávném režimu, například v režimu měření odporu, může vést k chybnému vyhodnocení stavu kondenzátoru.

Tip: Při práci s vysokonapěťovými kondenzátory vždy před měřením bezpečně vybíjejte kondenzátor pomocí rezistoru 10 kΩ a výkonu 5 W, připojeného izolovanými aligátorovými klipy, a ověřte vybíjení multimetrem do hodnoty blízké 0 V.

Měření kapacity kondenzátoru pomocí multimetru

Kapacita kondenzátoru se udává v mikrofaradech (µF), což je jednotka vyjadřující množství elektrického náboje, které kondenzátor pojme. Při měření kapacity elektrolytického kondenzátoru je třeba počítat s tolerancí ±20 %, což znamená, že naměřená hodnota se může od výrobní specifikace lišit právě o tuto hodnotu. Stabilizace měření u větších kondenzátorů trvá obvykle několik sekund až desítek sekund, protože se musí kondenzátor plně nabít.

Pro praktický postup měření kapacity kondenzátoru multimetrem postupujte takto:

• Nastavte multimetr do kapacitního režimu (symbol C nebo µF).
• Odpojte kondenzátor od obvodu a zkontrolujte polaritu, zejména u elektrolytických kondenzátorů.
• Připojte měřicí sondy multimetru ke svorkám kondenzátoru.
• Vyčkejte na stabilizaci zobrazené hodnoty na displeji.
• Porovnejte naměřenou hodnotu s údajem uvedeným na těle kondenzátoru s ohledem na toleranci ±20 %.

Tip: Při testování kondenzátorů multimetrem dbejte na bezpečné vybíjení kondenzátoru před měřením, abyste předešli poškození měřícího přístroje a zajistili přesné hodnoty.

Jak testovat kondenzátor v režimu měření odporu

Testování kondenzátorů multimetrem bez kapacitního režimu spočívá v měření odporu. Tento jednoduchý způsob umožňuje zjistit základní stav kondenzátoru díky principu nabíjení kondenzátoru. Při připojení multimetru v režimu měření odporu se na displeji nejprve objeví nízká hodnota odporu, protože kondenzátor začíná nabíjet elektrický náboj. Postupně pak odpor roste až k hodnotě OL (over limit), což značí nekonečný odpor a plné nabití kondenzátoru.

Stabilně nízký odpor během testu signalizuje zkrat kondenzátoru, zatímco okamžitě zobrazený nekonečný odpor znamená otevřený okruh, tedy vadný kondenzátor. Tento test kondenzátoru multimetrem je vhodný hlavně pro základní kontrolu elektrolytických kondenzátorů, u nichž je třeba dbát na správnou polaritu kondenzátoru. Měření kapacity kondenzátorů tímto způsobem nelze přesně provést, ale metoda pomůže odhalit zjevné závady.

1. Přepněte multimetr do režimu měření odporu.
2. Odpojte kondenzátor od obvodu a vybijte jej bezpečně.
3. Přiložte měřicí hroty multimetru na vývody kondenzátoru.
4. Sledujte hodnotu odporu – měla by začínat nízko a postupně růst k OL.
5. Vyhodnoťte výsledky podle chování odporu a zvažte další testy podle potřeby.

Tip: Při měření odporu kondenzátoru je důležité nechat dostatek času na nabití, jinak může být výsledek zavádějící. Tento test se nehodí pro přesné měření tolerance kondenzátorů či kapacity, ale pomůže rychle zjistit jejich funkčnost.

Interpretace výsledků měření kapacity a odporu

Vyhodnocení výsledků měření kapacity a odporu kondenzátoru je klíčové pro správnou diagnostiku jeho stavu. Při testování kondenzátorů multimetrem je třeba porovnat naměřené hodnoty s výrobcem udávanou kapacitou a tolerancí ±20 %. Nízký odpor signalizuje zkrat, nekonečně vysoký odpor značí otevřený okruh a krátké pípnutí v režimu kontinuity potvrzuje normální nabíjení elektrolytického kondenzátoru.

Interpretace výsledků u kondenzátorů s velmi malou kapacitou (pF až nF)

U kondenzátorů s kapacitou v řádu pikofaradů (pF) a nanofaradů (nF) je měření kapacity a odporu pomocí běžného multimetru méně přesné kvůli rušení a nízkým hodnotám. Tyto kondenzátory často vyžadují specializované kapacitní testery nebo měření ve stíněném prostředí. Rušení měření může vést k nesprávnému vyhodnocení a falešným závěrům o stavu součástky.

Jak správně otestovat běžný kondenzátor multimetrem

Při měření kapacity kondenzátoru je nutné dodržet polaritu u elektrolytických kondenzátorů, jinak může dojít k poškození. Naměřená kapacita by měla odpovídat jmenovité hodnotě v toleranci ±20 %. Pokud je hodnota mimo tento rozsah, kondenzátor může být vadný. Nízký odpor při měření odporu signalizuje zkrat, zatímco velmi vysoký odpor naznačuje otevřený okruh. Krátké pípnutí v režimu kontinuity značí normální nabíjení kondenzátoru, což je běžný jev u elektrolytických typů.

Jaká je tolerance běžných kondenzátorů a jak ji změřit

Tolerance kondenzátorů udává maximální odchylku naměřené kapacity od jmenovité hodnoty a obvykle se pohybuje kolem ±20 %. Pro přesné měření kapacity je vhodné používat multimetr s kapacitním režimem, který umožňuje srovnání naměřené hodnoty s tolerancí výrobce. Při měření je třeba kondenzátor bezpečně vybít, aby nedošlo k poškození přístroje nebo zkreslení výsledků.

Tip: Častou chybou při testování kondenzátorů multimetrem je nevybití kondenzátoru před měřením, což může způsobit nesprávné hodnoty nebo poškození přístroje.

Doporučení pro testování různých typů kondenzátorů (elektrolytické, keramické, tantalové)

Při testování kondenzátorů různých typů je nutné respektovat jejich konstrukční specifika, hlavně polaritu a toleranci kapacity. Správné měření kapacity kondenzátorů pomocí multimetru závisí na pochopení těchto rozdílů, aby nedošlo k poškození součástky nebo k nesprávným výsledkům. Následující postupy vysvětlují, jak otestovat elektrolytické, keramické i tantalové kondenzátory.

Testování elektrolytických kondenzátorů multimetrem

Elektrolytický kondenzátor vyžaduje správné dodržení polarity při připojení měřicích sond multimetru. Nesprávná polarita může kondenzátor poškodit nebo zkreslit výsledky testu. Kapacita těchto kondenzátorů má obvykle toleranci ±20 %, což je důležité zohlednit při vyhodnocování naměřených hodnot. Při testování elektrolytických kondenzátorů multimetr často měří také odpor kondenzátoru, který by měl být velmi vysoký, jinak může indikovat závadu.

Testování keramických kondenzátorů multimetrem

Keramické kondenzátory jsou nepolarizované, proto je můžete testovat bez ohledu na orientaci připojení sond multimetru. Kapacity keramických kondenzátorů bývají malé, obvykle v řádu několika pikofaradů až mikrofaradů, což multimetr měří přímo v kapacitním režimu. Díky nepolarizované konstrukci je měření jednoduché a méně rizikové, protože se nemusíte obávat poškození nesprávným připojením.

Specifika testování tantalových kondenzátorů

Tantalové kondenzátory jsou polarizované a citlivé na nesprávné připojení sond multimetru, které může vést k jejich poškození. Proto je nutné dodržet správnou orientaci při měření. Tolerance kapacity je podobná elektrolytickým kondenzátorům, tedy přibližně ±20 %. Při testování těchto kondenzátorů je vhodné být obzvlášť opatrný, protože nesprávné zacházení může způsobit zkrat nebo selhání součástky.

• U všech typů kondenzátorů vždy před testem zajistěte bezpečné vybíjení uloženého náboje
• Tolerance kondenzátorů ovlivňuje interpretaci naměřených hodnot kapacity
• Nesprávná polarita je nejčastější příčinou poškození elektrolytických a tantalových kondenzátorů

Tip: Pokud potřebujete přesně zjistit, jaká je tolerance běžných kondenzátorů a jak ji změřit, doporučuji využít multimetr s kapacitním režimem, který umožní přesné měření kapacity i porovnání s výrobním označením.

Běžné chyby a problémy při měření kondenzátorů multimetrem

Při testování kondenzátorů multimetrem je nezbytné dodržet několik technických pravidel, aby nedošlo k poškození přístroje nebo kondenzátoru. Nejčastější chybou je nedostatečné vybíjení kondenzátoru před měřením. Zbytkový náboj může způsobit zkrat a poškodit multimetr, proto se doporučuje bezpečné vybíjení pomocí rezistoru o hodnotě 10 kΩ a výkonu 5 W, připojeného izolovanými aligátorovými klipy, dokud napětí neklesne pod 1 V. U kondenzátorů s napětím pod 50 V lze vybíjení provést rychlým zkratováním izolovaným šroubovákem, avšak tato metoda není vhodná pro vysokonapěťové typy.

Další častou chybou je nesprávné připojení sond, zejména u polarizovaných elektrolytických kondenzátorů. Červená sonda musí být připojena na kladný (+) terminál a černá na záporný (-), jinak měření kapacity bude zkreslené a může dojít k poškození součástky. Testování kondenzátoru přímo v obvodu často vede k nesprávným výsledkům kvůli paralelním rezistorům a dalším prvkům, proto je vhodné kondenzátor před měřením odpájet.

Nesprávné nastavení multimetru, například použití režimu měření odporu místo kapacity, může vést k falešné interpretaci stavu kondenzátoru. Při měření odporu by se měl odpor při připojení sond zpočátku jevit nízký a postupně růst k nekonečnu (OL), což odpovídá nabíjení kondenzátoru. Stabilně nízký odpor značí zkrat, nekonečný odpor otevřený okruh. Analogové multimetry zobrazují tento jev pohybem jehly, digitální multimetry indikují hodnoty na displeji.

Bezpečnostní opatření zahrnují použití ochranných pomůcek, jako jsou gumové rukavice a brýle, zejména při manipulaci s vysokonapěťovými kondenzátory. Při práci s kondenzátory s kapacitou nad 1000 µF a napětím nad 50 V je nutné dbát zvýšené opatrnosti. Časová konstanta τ = R × C pomáhá odhadnout dobu nabíjení kondenzátoru a tím i správnost měření.

• Nedostatečné vybíjení kondenzátoru před měřením vede k poškození multimetru i kondenzátoru
• Nesprávné připojení sond u polarizovaných kondenzátorů zkresluje výsledky a může poškodit součástku
• Testování kondenzátoru v obvodu zkresluje naměřené hodnoty kvůli paralelním prvkům
• Použití nesprávného režimu multimetru (např. odpor místo kapacity) komplikuje správnou diagnostiku kondenzátoru

Tip: Pro přesné měření kapacity volte kapacitní režim multimetru označený symbolem F, a vždy porovnejte naměřenou hodnotu s tolerancí uvedenou na kondenzátoru (typicky ±20 % u elektrolytických).

Odborná rada: Měření kondenzátorů multimetrem se hodí pro rychlou kontrolu běžných elektrolytických a keramických kondenzátorů, ale není vhodné pro přesné zjištění stavu vysokonapěťových nebo tantalových kondenzátorů, kde je nutné měřit i ESR specializovanými přístroji.

Časté dotazy k testování kondenzátorů multimetrem (FAQ)

Otázka: Jak bezpečně vybít kondenzátor před měřením multimetrem?

Použijte rezistor 10 kΩ, 5 W, připojený k vývodům kondenzátoru, a sledujte napětí multimetrem, dokud neklesne téměř na 0 V, což trvá přibližně 5 sekund.

Otázka: Jak nastavit multimetr pro měření kapacity kondenzátoru?

Přepněte multimetr do kapacitního režimu označeného symbolem F, připojte černou sondu do COM a červenou do zdířky CAP nebo F.

Otázka: Jak poznat vadný kondenzátor podle měření kapacity?

Naměřená kapacita mimo toleranci ±20 % oproti hodnotě uvedené na kondenzátoru obvykle indikuje vadný kondenzátor.

Otázka: Co znamená stabilně nízký odpor při testu kondenzátoru?

Stabilně nízký odpor signalizuje zkrat kondenzátoru, což znamená jeho vadný stav.

Otázka: Jaký je rozdíl mezi testováním kondenzátoru v režimu kapacity a režimu odporu?

Režim kapacity měří přímo kapacitu v mikrofaradech (µF), režim odporu sleduje nabíjení kondenzátoru podle změny odporu z nízkého na vysoký (OL).

Otázka: Je nutné dodržovat polaritu u všech kondenzátorů při testování multimetrem?

Polaritu je třeba dodržovat u polarizovaných kondenzátorů, jako je elektrolytický kondenzátor, aby nedošlo k nesprávnému měření.

Otázka: Jak dlouho trvá stabilizace měření kapacity u větších kondenzátorů?

Stabilizace měření může trvat několik sekund až desítek sekund, než se hodnota kapacity ustálí.

Otázka: Mohu testovat kondenzátor přímo na desce plošných spojů?

Testování na desce může být zkreslené vlivem okolních součástek, proto je lepší kondenzátor odpájet a měřit mimo obvod.

Otázka: Jaké chyby jsou nejčastější při testování kondenzátorů multimetrem?

Mezi hlavní chyby patří nedostatečné vybíjení kondenzátoru, nedodržení polarity, měření přímo v obvodu a špatné nastavení multimetru.

Otázka: Jak testovat kondenzátory s velmi malou kapacitou (pF až nF)?

U těchto kondenzátorů jsou přesná měření možná pouze s kvalitními přístroji; běžné multimetry nejsou dostatečně citlivé.

Otázka: Co znamená krátké pípnutí v režimu kontinuity při testu kondenzátoru?

Krátké pípnutí značí normální nabíjení kondenzátoru a správnou funkci bez zkratu.

Otázka: Jaká je běžná tolerance elektrolytických kondenzátorů?

Běžná tolerance elektrolytických kondenzátorů je ±20 % od jmenovité kapacity uvedené na součástce.

Otázka: Jaké jsou bezpečnostní doporučení při měření kondenzátorů?

Používejte ochranné pomůcky, vždy vybíjejte kondenzátory rezistorem a nepřipojujte multimetr k nabitému kondenzátoru.

Otázka: Co znamená hodnota OL na multimetr při měření odporu kondenzátoru?

Hodnota OL znamená nekonečný odpor, což indikuje otevřený okruh kondenzátoru.

Otázka: Jak správně připojit sondy multimetru u polarizovaných kondenzátorů?

Červenou sondu připojte k plusovému pólu (+) a černou sondu k minusovému (-) pólu kondenzátoru.
