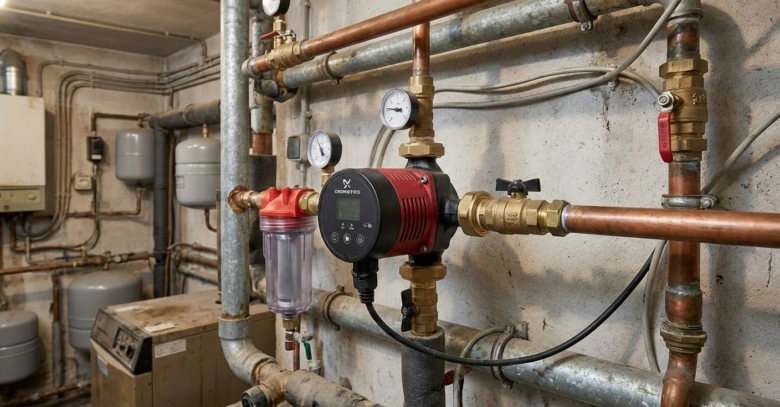

Správná instalace oběhového čerpadla v topném systému výrazně ovlivňuje jeho výkon i energetickou efektivitu. Kromě pevného uchycení je klíčové správné elektrické zapojení, nastavení rychlosti a důkladné odvzdušnění čerpadla. Dodržení těchto kroků zajišťuje bezproblémový chod a prodlužuje životnost celého systému.
🔍 Nejdůležitější fakta
- Optimální dopravní výška oběhového čerpadla pro rodinný dům je 4-6 metrů.
- Nejčastější vestavná délka čerpadla je 180 mm, připojení DN 25 (6/4″ závit).
- Čerpadlo musí být namontováno s hřídelí v horizontální nebo vertikální poloze a správným směrem proudění.
- Moderní čerpadla s funkcí AUTOADAPT snižují spotřebu energie až o 80 % oproti starým modelům.
- Instalace magnetického filtru a tepelná izolace prodlužují životnost a zvyšují efektivitu systému.
Jak vybrat správné oběhové čerpadlo pro topný systém
Pro správnou instalaci oběhového čerpadla v topném systému je zásadní zvolit čerpadlo s odpovídajícím výkonem a dopravní výškou. Typická dopravní výška pro rodinné domy se pohybuje mezi 4 a 6 metry, což odpovídá běžnému hydraulickému odporu topného okruhu. Dalším klíčovým parametrem je vestavná délka čerpadla, která by měla odpovídat standardní hodnotě 180 mm, a připojení DN 25 (6/4″ závit) pro snadnou montáž a kompatibilitu s rozvody.
Dopravní výška a výkon čerpadla
Dopravní výška oběhového čerpadla udává, do jaké výšky je schopno médium v topném systému přečerpat. Pro rodinné domy se standardně volí mezi 4 a 6 metry, což zohledňuje hydraulický odpor potrubí a armatur. Výkon čerpadla přímo souvisí s touto dopravní výškou, protože vyšší odpor vyžaduje silnější čerpadlo pro efektivní cirkulaci topné vody.
Vestavná délka a připojení
Vestavná délka čerpadla definuje vzdálenost mezi přípojnými konci a pro domácí topné systémy se standardně používá délka 180 mm. Připojení DN 25 odpovídá průměru 1 palec s 6/4″ závitem, což zajišťuje kompatibilitu s většinou rozvodů. Správný výběr těchto parametrů usnadňuje instalaci a minimalizuje potřebu úprav potrubí.
| Parametr | Hodnota pro rodinný dům | Poznámka |
|---|---|---|
| Dopravní výška | 4-6 m | Závisí na hydraulickém odporu |
| Vestavná délka | 180 mm | Standardní délka |
| Připojení | DN 25 (6/4″ závit) | Běžné připojení pro topné systémy |
Tip: Při výběru místa pro instalaci oběhového čerpadla vyberte takové místo, kde je snadný přístup pro údržbu a instalaci magnetického filtru topení. To usnadní elektrické zapojení čerpadla i jeho odvzdušnění.
Kde a jak umístit oběhové čerpadlo v topném okruhu
Umístění oběhového čerpadla v topném systému zásadně ovlivňuje jeho funkčnost, životnost i energetickou efektivitu. Správná montážní poloha hřídele, přesné dodržení směru proudění vody a vhodné umístění spínací skříně minimalizují poruchy, usnadňují údržbu včetně odvzdušnění oběhového čerpadla a optimalizují hydraulický odpor topného okruhu.
Optimální poloha hřídele
Hřídel oběhového čerpadla musí být namontována v horizontální nebo vertikální poloze, aby bylo zajištěno správné mazání ložisek a minimalizováno předčasné opotřebení. Nevhodná poloha hřídele může snížit dopravní výšku čerpadla, zvýšit hlučnost a zkrátit životnost zařízení. Pro rodinné domy se doporučuje horizontální poloha, která usnadňuje odvzdušnění a servis.
Směr proudění vody
Směr proudění vody musí vždy odpovídat šipce vyznačené na těle čerpadla. Nesprávné zapojení vede k výraznému snížení účinnosti topného okruhu a může způsobit poruchy čerpadla. Při instalaci proto pečlivě zkontrolujte označení a zajistěte, aby čerpadlo čerpalo topnou vodu ve správném směru, obvykle ve směru toku zpátečky ke kotli.
Umístění spínací skříně
Spínací skříň nesmí být umístěna nad oběhovým čerpadlem, protože to zhoršuje odvzdušnění a zvyšuje riziko vzniku vzduchových bublin v topném okruhu. Optimální je umístění spínací skříně pod čerpadlem nebo ve stejné výšce, což usnadňuje automatické i manuální odvzdušnění a snižuje riziko zavzdušnění systému.
Tipy pro správnou instalaci oběhového čerpadla v topném okruhu:
- Montujte čerpadlo na zpátečku topného systému u kotle, kde je nižší teplota vody a menší riziko poškození
- Dodržujte montážní polohu hřídele v horizontální nebo vertikální rovině pro optimální chod a dlouhou životnost
- Řiďte se šipkou na těle čerpadla, která určuje správný směr proudění topné vody
- Umístěte spínací skříň mimo oblast nad čerpadlem, ideálně pod nebo do úrovně čerpadla
- Zvažte instalaci magnetického filtru topení před čerpadlo, který zachytí nečistoty a prodlouží životnost zařízení
- Po instalaci proveďte důkladné odvzdušnění oběhového čerpadla manuálně nebo pomocí automatické funkce
- Nastavte rychlost čerpadla podle hydraulického odporu topného okruhu, aby nedocházelo k nadměrné spotřebě energie a hlučnosti
Odborná rada: Častou chybou je montáž čerpadla s hřídelí ve svislé poloze s motorem nahoře, což zhoršuje odvzdušnění a zkracuje životnost. Pro rodinné domy se hodí čerpadla s vestavnou délkou 130-180 mm a dopravní výškou 4-6 metrů, která odpovídají standardnímu topnému okruhu. Naopak pro větší nebo vícepatrové domy je vhodné zvolit čerpadlo s vyšším výtlakem až 8 metrů.
Tímto způsobem zajistíte dlouhodobou spolehlivost, energetickou úspornost a efektivní cirkulaci topné vody v celém topném okruhu.
Jak správně zapojit a připojit oběhové čerpadlo elektricky
Elektrické zapojení oběhového čerpadla v topném systému je zásadní pro jeho správnou a bezpečnou funkci. Následující postup vysvětluje, jak správně připojit čerpadlo, včetně využití termostatického spínání pro efektivní řízení provozu.
Základní kroky elektrického zapojení
- Připojení ke zdroji – zajistěte napájení čerpadla podle technických parametrů uvedených výrobcem.
- Uzemnění – dodržujte bezpečnostní opatření a připojte uzemňovací vodič pro ochranu proti úrazu elektrickým proudem.
- Zapojení ke spínacímu zařízení – propojte čerpadlo s časovým spínačem nebo termostatickým spínačem dle schématu zapojení oběhového čerpadla v topném systému.
- Ověření izolace – zkontrolujte, zda nejsou poškozené vodiče nebo izolace, aby nedošlo k zkratu.
Tento způsob elektrického zapojení snižuje riziko poruch a zajišťuje bezpečný provoz čerpadla.
Použití termostatického spínání
Termostatické spínání umožňuje automatické zapínání a vypínání oběhového čerpadla podle aktuální teploty topného systému. Díky tomu čerpadlo neběží zbytečně na plný výkon, což šetří energii a prodlužuje jeho životnost. Termostatické spínání se zapojuje mezi elektrické zapojení čerpadla a zdroj napájení, čímž reguluje jeho chod podle nastavené teploty. Tento způsob je doporučený zvláště v systémech s proměnnými požadavky na průtok tepla.
Tip: Pro správnou funkci a bezpečnost instalace oběhového čerpadla doporučuji svěřit elektrické zapojení kvalifikovanému odborníkovi.
Jak nastavit a regulovat výkon oběhového čerpadla
Nastavení výkonu oběhového čerpadla po instalaci zásadně ovlivňuje jeho spotřebu energie i hlučnost. Moderní systémy umožňují plynulou regulaci otáček, která přizpůsobí výkon aktuálním potřebám topného okruhu. Níže najdete klíčové principy a výhody automatických funkcí, které usnadňují správné nastavení čerpadla v systému.
Princip plynulé regulace otáček
Plynulá regulace výkonu čerpadla umožňuje udržovat konstantní diferenční tlak v topném systému. Díky tomu se čerpadlo přizpůsobuje změnám v okruhu, například při otevírání nebo zavírání ventilů. Tento způsob nastavení snižuje spotřebu energie a zároveň minimalizuje hlučnost čerpadla, protože motor nepracuje zbytečně na maximální otáčky.
Funkce AUTOADAPT
Funkce AUTOADAPT, dostupná například u modelu Grundfos ALPHA2, automaticky upravuje rychlost čerpadla podle aktuálních potřeb topného systému. Tento režim snižuje spotřebu energie až na 10-20 % ve srovnání se staršími čerpadly. Výhodou je také tichý chod a eliminace rušivých vibrací, což přispívá k celkovému komfortu vytápění.
Tip: Při instalaci oběhového čerpadla nezapomeňte na správné elektrické zapojení čerpadla a důkladné odvzdušnění oběhového čerpadla, což výrazně ovlivňuje jeho funkčnost a životnost. Magnetický filtr topení navíc chrání čerpadlo před usazováním nečistot, které zvyšují dopravní výšku čerpadla a tím i jeho energetickou náročnost.
Jak odvzdušnit oběhové čerpadlo a zajistit jeho správný chod
Odvzdušnění oběhového čerpadla je nezbytné pro jeho tichý provoz a správnou funkci v topném systému. Nedostatečné odvzdušnění vede k hlučnosti, snížení průtoku a zvýšenému opotřebení čerpadla. Proto je nutné pravidelně kontrolovat a odvzdušňovat systém podle typu čerpadla a jeho konstrukce.
Manuální odvzdušnění
Manuální odvzdušnění se provádí uvolněním odvzdušňovacího šroubu, který bývá umístěn na těle mokroběžného čerpadla. Po povolení šroubu uniká vzduch, což obnoví správný průtok topné vody a sníží hlučnost čerpadla. Tento proces by měl trvat několik sekund až minut, dokud nezačne vytékat voda bez bublin. Po odvzdušnění je nutné šroub pevně utáhnout, aby se zabránilo úniku vody a vzniku netěsností.
Automatické odvzdušnění
Moderní oběhová čerpadla, například modely s funkcí AUTOADAPT, umožňují automatické odvzdušnění stiskem tlačítka na ovládacím panelu. Čerpadlo při tom upravuje otáčky tak, aby vzduch z topného systému postupně vytlačilo bez nutnosti manuálního zásahu. Tento způsob odvzdušnění zlepšuje energetickou efektivitu zařízení a prodlužuje jeho životnost tím, že minimalizuje riziko zavzdušnění a přehřívání rotoru.
Tip: Při instalaci oběhového čerpadla dbejte na správné elektrické zapojení a volbu dopravní výšky odpovídající hydraulickému odporu topného systému. Doporučuje se také instalace magnetického filtru topení před čerpadlo, který zachytí nečistoty a usazeniny, čímž výrazně prodlouží životnost čerpadla a sníží riziko poruch.
Jak provést údržbu a co ovlivňuje životnost čerpadla
Správná údržba oběhového čerpadla výrazně ovlivňuje jeho životnost, která se běžně pohybuje mezi 10 a 15 lety. Instalace magnetického filtru a tepelná izolace patří mezi základní opatření, která snižují opotřebení a tepelné ztráty v topném systému. Pravidelná kontrola a správné nastavení rychlosti čerpadla pomáhají minimalizovat hlučnost a zvyšují efektivitu provozu.
Magnetický filtr a jeho význam
Magnetický filtr topení zachytává nečistoty a kovové částice, které by jinak mohly poškodit oběhové čerpadlo. Tímto způsobem filtr prodlužuje životnost čerpadla a snižuje riziko jeho poruch. Bez instalace magnetického filtru dochází k rychlejšímu opotřebení mechanických částí a častějším opravám.
Tepelná izolace a hlučnost
Tepelná izolace potrubí snižuje tepelné ztráty a zvyšuje účinnost topného systému. Správná instalace čerpadla a jeho elektrické zapojení s ohledem na odvzdušnění oběhového čerpadla pomáhá minimalizovat hlučnost čerpadla. Pro správné nastavení rychlosti čerpadla je třeba zohlednit dopravní výšku čerpadla a konkrétní potřeby topného systému.
Tip: Pravidelně kontrolujte kvalitu vody a odvzdušnění čerpadla, protože zanesený okruh a vzduch v systému výrazně snižují výkon a zkracují životnost čerpadla.
Jak řešit běžné poruchy oběhového čerpadla
Poruchy oběhového čerpadla v topném systému mohou výrazně snížit jeho účinnost a způsobit nadměrnou hlučnost či vibrace. Správná diagnostika a pravidelná údržba prodlužují životnost čerpadla a udržují optimální dopravní výšku i průtok topné vody.
Příznaky běžných poruch
Hlučnost nad 30 dB a vibrace často signalizují zavzdušnění v systému nebo nesprávné nastavení rychlosti čerpadla. Snížený průtok, který může klesnout pod 70 % nominální hodnoty, ukazuje na možné ucpání magnetického filtru topení nebo opotřebení mechanických součástí, například ložisek. Dalším příznakem je kolísání tlaku v potrubí, které může ovlivnit stabilitu topného systému.
Diagnostika a řešení
Odvzdušnění oběhového čerpadla se provádí povolením odvzdušňovacího šroubu nebo aktivací automatické funkce odvzdušnění u moderních modelů, čímž se odstraní vzduchové bubliny způsobující hlučnost a vibrace. Pravidelná kontrola a čištění magnetického filtru topení zabraňuje zanášení, které snižuje dopravní výšku čerpadla pod doporučených 4-6 metrů pro rodinné domy. Při podezření na poruchu elektrického zapojení čerpadla je nezbytné ověřit správné připojení podle schématu zapojení a případně kontaktovat odborný servis. Správné nastavení rychlosti čerpadla by mělo odpovídat hydraulickému odporu systému a požadovanému průtoku, přičemž moderní čerpadla s funkcí AUTOADAPT automaticky optimalizují výkon a snižují spotřebu energie na 10-20 % oproti starším modelům.
Tip: Častá chyba je zanedbání odvzdušnění po instalaci, což vede k hlučnosti nad 30 dB a sníženému výkonu čerpadla. Instalace se hodí pro zkušené uživatele, kteří rozumějí elektrickému zapojení čerpadla, zatímco laikům doporučuji svěřit montáž kvalifikovanému odborníkovi, aby se předešlo poškození zařízení a ztrátě záruky.
Časté dotazy k instalaci oběhového čerpadla v topném systému
Otázka: Jaký je optimální výkon oběhového čerpadla pro rodinný dům?
Dopravní výška 4-6 m odpovídá běžnému výkonu vhodnému pro většinu rodinných domů a zaručuje dostatečný průtok topnou soustavou.
Otázka: Kde se nejčastěji montuje oběhové čerpadlo v topném systému?
Instalace probíhá zpravidla na zpátečce ke kotli nebo na výstupu z kotle, přičemž je důležité správné umístění s hřídelí v horizontální nebo vertikální poloze.
Otázka: Jak správně zapojit oběhové čerpadlo přes termostat?
Elektrické zapojení čerpadla musí být provedeno přes termostat, který automaticky spíná čerpadlo podle teploty, což zvýší efektivitu topného systému.
Otázka: Jak často je třeba odvzdušnit oběhové čerpadlo?
Odvzdušnění oběhového čerpadla doporučuji provádět minimálně při začátku každé topné sezóny nebo při známkách hlučnosti.
Otázka: Jaká je průměrná životnost oběhového čerpadla?
Životnost se pohybuje mezi 10 až 15 lety, přičemž pravidelná údržba a instalace magnetického filtru topení ji významně prodlužují.
Otázka: Co způsobuje hlučnost oběhového čerpadla?
Hlučnost bývá často důsledkem zavzdušnění, nesprávného nastavení rychlosti čerpadla nebo opotřebení mechanických částí.
Otázka: Jak nastavit rychlost oběhového čerpadla?
Používá se plynulá regulace otáček nebo AUTOADAPT režim, který automaticky přizpůsobuje výkon aktuálním potřebám topení.
Otázka: Jaké bezpečnostní opatření je třeba při instalaci čerpadla dodržet?
Nutné je dodržet správné elektrické zapojení čerpadla, uzemnění a všechny platné bezpečnostní normy, ideálně s odborným dohledem.
Otázka: Lze nainstalovat oběhové čerpadlo do podlahového topení?
Ano, ale instalace vyžaduje specifické parametry výkonu a přesné umístění, aby byl systém efektivní a bez závad.
Otázka: Jak postupovat při hlučném nebo vibrujícím čerpadle?
Zkontrolujte odvzdušnění, čistotu magnetického filtru topení a správné nastavení rychlosti; pokud problémy přetrvávají, kontaktujte servis.
Otázka: Jaký je doporučený postup kontroly správného směru otáčení oběhového čerpadla při instalaci?
Při instalaci ověřte, že šipka na těle čerpadla směřuje ve správném směru proudění vody (obvykle hodinové ručičky) a proveďte krátký test chodu po zapojení.
Otázka: Jak se správně nastavit teplota topné vody v systému s oběhovým čerpadlem pro optimální výkon?
Teplota topné vody by měla být nastavena mezi 55-65 °C, což zajistí efektivní přenos tepla a ochranu čerpadla před přetížením podle typu topného systému.
