Jak správně nastavit sklon kanalizačního potrubí – návod a tipy
Správné nastavení sklonu kanalizačního potrubí je klíčové pro bezproblémový odtok odpadních vod a prevenci ucpávání. Minimální sklon odpadního potrubí závisí na jeho průměru a musí odpovídat platným normám, aby byla zajištěna správná funkce celé instalace. Přesné měření sklonu a správná montáž kanalizace proto patří mezi základní kroky každé spolehlivé kanalizační soustavy.
🔑 Klíčové body
- Minimální sklon kanalizačního potrubí je 1-2 % (1-2 cm na 1 m délky).
- Pro potrubí DN110 a DN125 se doporučuje sklon přibližně 1 %.
- Krátký úsek za WC musí mít sklon minimálně 15°, což odpovídá asi 27 %.
- Podsyp pod potrubí by měl mít minimálně 50 mm a zásyp minimálně 30 cm.
- Hloubka výkopu pro potrubí je minimálně 80 cm, dle místních předpisů.
Jaký sklon kanalizačního potrubí zvolit podle průměru?
Minimální sklon odpadního potrubí závisí přímo na jeho průměru a musí respektovat platné normy pro kanalizaci. Pro potrubí DN110 a DN125 je minimální sklon stanoven na 1 % (tj. 1 cm na 1 m délky), což zajišťuje dostatečný odtok bez rizika usazování nečistot. U většího potrubí DN160 se doporučuje sklon zvýšit na 1,5 %, aby byl zachován optimální průtok. Připojovací kanalizační potrubí, které spojuje jednotlivé odběry, musí mít minimální sklon 3 %, aby voda rychle odtekla a zabránila se stagnačním jevům.
Jaký je minimální a maximální sklon odpadního potrubí podle normy
| Průměr potrubí | Minimální sklon (%) | Doporučený sklon (%) |
|---|---|---|
| DN110 | 1,0 | 1,0 |
| DN125 | 1,0 | 1,0 |
| DN160 | 1,0 | 1,5 |
| Připojovací | 3,0 | 3,0 |
Při montáži kanalizace je nutné přesné měření sklonu potrubí, protože příliš malý sklon způsobuje ucpávání a příliš velký sklon může vést k rychlému odtoku vody bez spláchnutí pevných částic. Pro obsyp potrubí se doporučuje písek, který stabilizuje potrubí a zabraňuje deformacím, což pomáhá udržet správný sklon i po zasypání.
Jak přepočítat a změřit správný sklon kanalizačního potrubí?
Při montáži kanalizace je klíčové správně nastavit sklon potrubí, aby odtok odpadu fungoval bez problémů. Následující podsekce vysvětlí převod sklonu z procent na centimetry na metr a ukážou, jak přesně změřit sklon pomocí dostupných nástrojů.
Převod sklonu z procent na cm/m
Sklon kanalizačního potrubí se běžně udává v procentech, kde 1 % znamená 1 cm výškového rozdílu na každý 1 metr délky potrubí. Například při délce 5 metrů a sklonu 2 % je nutné zajistit výškový rozdíl 10 cm (5 m × 2 cm/m). Tento převod pomáhá přesně naplánovat a vyhodnotit instalaci podle norem pro kanalizaci.

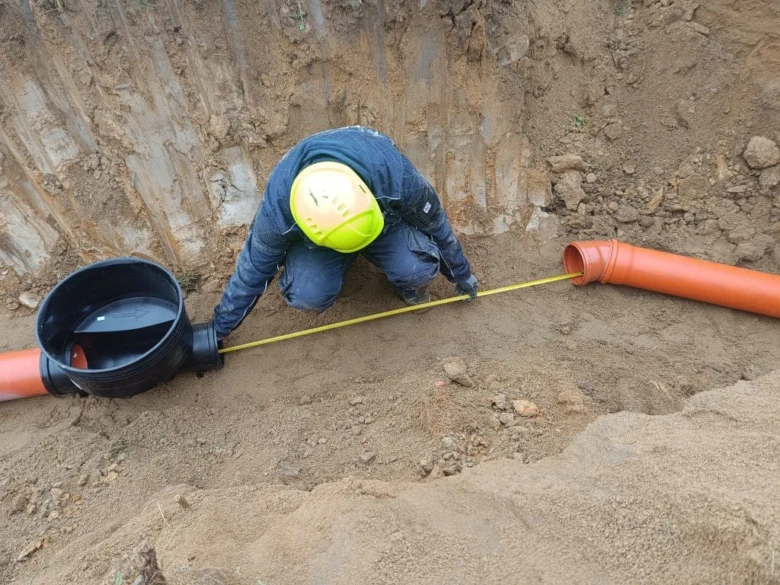

Měření sklonu pomocí vodováhy
Vodováha je základní nástroj pro měření sklonu kanalizačního potrubí v terénu. Pro správné nastavení sklonu kanalizačního potrubí postupujte takto:
- Umístěte vodováhu na potrubí nebo latě vedoucí podél trasy.
- Změřte výškový rozdíl na zvoleném úseku délky (například 1 m).
- Porovnejte výškový rozdíl s požadovaným sklonem v cm/m.
- Podle potřeby upravte polohu potrubí.
Měření sklonu laserovým nivelačním přístrojem
Pro vyšší přesnost montáže kanalizace doporučuji použít laserový nivelační přístroj. Ten umožňuje přesné měření sklonu a rychlou kontrolu celé trasy potrubí. Postup je následující:
- Nastavte laserový přístroj na pevné místo vedle trasy potrubí.
- Zaměřte laserovou linku podél potrubí.
- Odečtěte výškové rozdíly na jednotlivých bodech podle výšky laserového paprsku.
- Přesně upravte sklon tak, aby odpovídal normám a předešlo se chybám při montáži.
Tip: Častou chybou je nedostatečný sklon nebo jeho nerovnoměrné nastavení, což může způsobit ucpávání nebo špatný odtok odpadní vody. Pro správný spád kanalizačního potrubí v rodinném domě doporučuji vždy dodržet minimální sklon stanovený normami a pečlivě měřit každý úsek.

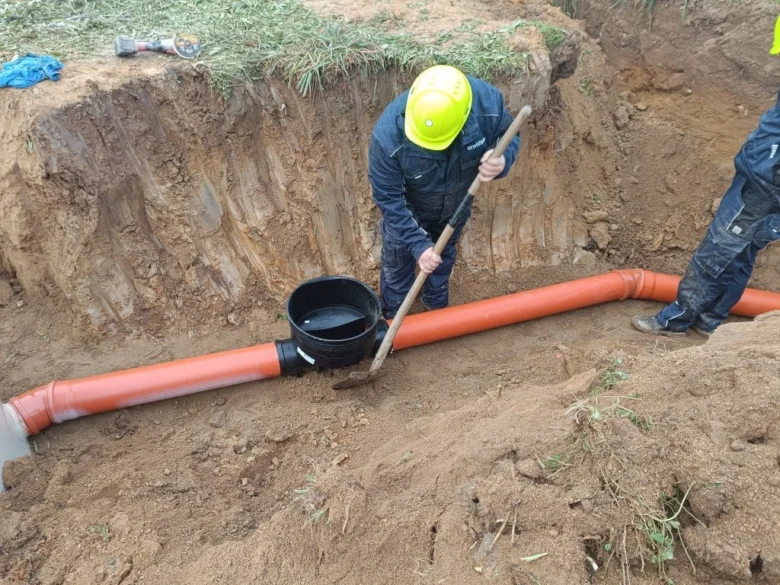

Jak správně připravit a uložit kanalizační potrubí?
Při montáži kanalizačního potrubí je klíčové správně připravit výkop i podloží potrubí, aby bylo zajištěno jeho správné uložení a dlouhodobá funkčnost. Správný podsyp, zásyp a hutnění jsou nezbytné pro stabilitu a ochranu potrubí před mechanickým poškozením i mrazem.

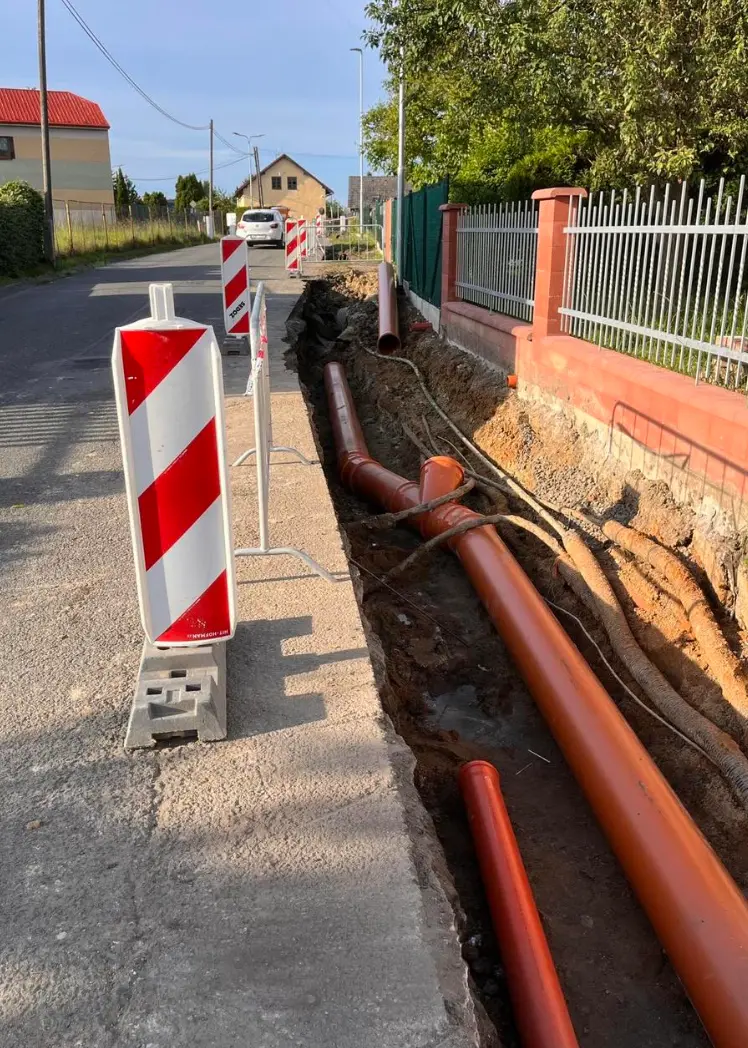

Minimální hloubka výkopu a její význam
Minimální hloubka výkopu pro uložení kanalizačního potrubí je 80 cm, což odpovídá normám pro kanalizaci a zajišťuje ochranu před mrazem a nárazy z povrchu. Tato hloubka dovoluje správné nastavení spádu svodného potrubí podle platných předpisů a zabraňuje zamrznutí odpadního potrubí. Při měření sklonu potrubí je proto nutné respektovat tuto minimální hloubku, aby montáž kanalizace splnila technické požadavky a zaručila bezproblémový odtok.
Podsyp a zásyp: materiály a vrstvy
Podsyp pod potrubím by měl mít minimální výšku 50 mm a zásyp nad potrubím alespoň 30 cm. Pro oba se doporučuje použít písek nebo štěrkopísek, které umožňují rovnoměrné rozložení zatížení a zabrání poškození potrubí. Písek pro obsyp potrubí zajistí správnou fixaci a eliminaci vzduchových kapes. Dodržení těchto vrstev je zásadní pro správné vyřešení sklonu připojovacího kanalizačního potrubí a udržení jeho stability.
- podsyp minimálně 50 mm písku či štěrkopísku
- zásyp minimálně 30 cm stabilního materiálu
- použití kvalitního písku pro obsyp potrubí
Ruční a strojní hutnění zásypu
Zásyp je nutné hutnit, aby se zabránilo sesedání a posunu potrubí. Ruční hutnění probíhá po vrstvách o tloušťce zhruba 15 cm a je vhodné pro menší výkopy nebo těžko přístupná místa. Pro větší plochy je efektivnější strojní hutnění, které se provádí po vrstvách do 30 cm, přičemž horních 30 cm nad potrubím se hutní opatrně, aby nedošlo k poškození. Správné hutnění zajišťuje stabilitu montáže kanalizace a umožňuje dlouhodobý bezproblémový provoz.
- ruční hutnění po vrstvách 15 cm
- strojní hutnění po vrstvách 30 cm mimo vrstvu nad potrubím
- důsledné hutnění pro stabilitu potrubí a správný sklon kanalizačního potrubí

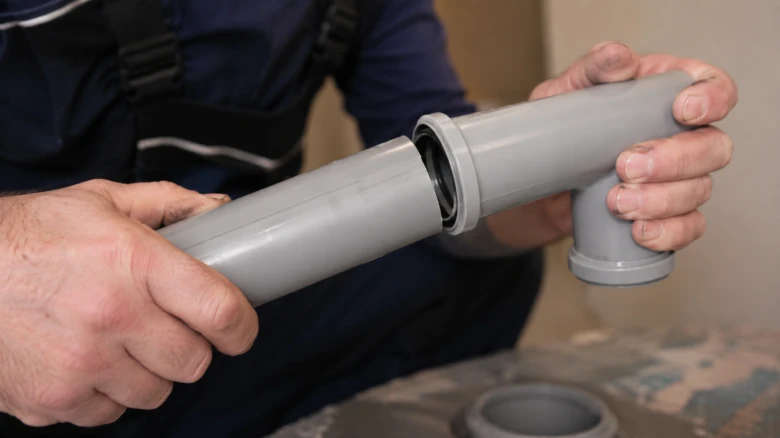

Jak správně spojovat a montovat kanalizační potrubí s ohledem na sklon?
Správné spojování a montáž kanalizačního potrubí s ohledem na sklon je klíčové pro bezproblémový odtok a dodržení norem pro kanalizaci. KG PVC trubky se spojují pomocí pryžových těsnění, která zajistí těsnost spoje a zároveň umožní mírnou dilataci potrubí. HT-PP trubky používají elastomerová těsnění, jež jsou flexibilní a odolná vůči chemickým vlivům. Pro správné napojení je nezbytné použít montážní mazivo, které usnadní zasunutí trubek a ochrání těsnění.
Trubky je vhodné řezat s úkosem 15°, což usnadní zasunutí a zajistí pevné spojení. Při montáži je potřeba počítat s dilatací potrubí, která vyžaduje povytáhnutí o 10 mm, aby nedošlo k deformaci spoje vlivem teplotních změn. Správné nastavení spádu svodného potrubí je možné dosáhnout přesným měřením sklonu potrubí během montáže a dodržením minimálního sklonu odpadního potrubí, který závisí na průměru kanalizačního potrubí.
Jak napojit HT potrubí na novodur s ohledem na správný spád
Při napojení HT potrubí na novodur je nutné použít vhodné spojky se správným těsněním a zajistit, aby spád kanalizačního potrubí odpovídal minimálním požadavkům. Montáž kanalizace vyžaduje rovnoměrný spád, obvykle 1-2 %, a správný obsyp pískem, který stabilizuje potrubí a zabraňuje posunům.
- Spojte KG PVC trubky pryžovým těsněním s montážním mazivem
- Použijte elastomerová těsnění pro HT-PP trubky
- Řežte trubky s úkosem 15°
- Zajistěte dilataci povytáhnutím o 10 mm
- Měřte sklon potrubí pro dodržení minimálního sklonu odpadního potrubí
- Použijte písek pro obsyp potrubí a stabilizaci montáže
Nejčastější chyby při nastavování sklonu a jak se jim vyhnout
Nesprávný sklon kanalizačního potrubí může vést k častým problémům s provozem kanalizace. Pokud je sklon menší než 1 %, odpadní voda teče příliš pomalu, což způsobuje ucpání potrubí a usazování nečistot. Naopak sklon větší než 4 % vede k rychlému průtoku, který může způsobit poškození potrubí vlivem zvýšeného tlaku a mechanických nárazů. Další častou chybou je nedostatečná dilatace potrubí, kdy nevhodná montáž kanalizace bez prostoru pro roztažnost materiálu vede k prasklinám nebo deformacím.
- Nedostatečný sklon pod 1 % – zvyšuje riziko ucpání a špatného odtoku.
- Příliš velký sklon nad 4 % – způsobuje poškození potrubí a rychlé opotřebení.
- Nesprávné měření sklonu potrubí – vede k nesprávnému nastavení a provozním potížím.
- Nepoužití písku pro obsyp potrubí – zvyšuje riziko poškození při dilataci.
- Ignorování norem pro kanalizaci a doporučených průměrů kanalizačního potrubí – zhoršuje funkčnost celého systému.
Tip: Pro správný spád kanalizace vždy dodržujte minimální sklon odpadního potrubí podle platných norem a věnujte pozornost kvalitnímu měření sklonu potrubí během montáže.
Časté dotazy o nastavení sklonu kanalizačního potrubí
Otázka: Jaký je minimální sklon kanalizačního potrubí pro DN110?
Minimální sklon odpadního potrubí DN110 je 1 %, což znamená 1 cm poklesu na každý 1 m délky potrubí. Tento sklon zajišťuje správný odtok odpadních vod bez rizika ucpání.
Otázka: Jak nastavit sklon připojovacího potrubí?
Minimální sklon připojovacího potrubí je 3 %, tedy 3 cm na 1 m délky. Takový spád je nezbytný pro plynulý odtok vody z domácích zařízení do hlavní kanalizace.
Otázka: Jak správně změřit sklon kanalizačního potrubí?
Měření sklonu potrubí se provádí vodováhou nebo laserovým nivelačním přístrojem, kde 1 % odpovídá 1 cm výškového rozdílu na 1 m délky potrubí.
Otázka: Jaký je ideální sklon pro DN160?
Doporučený sklon pro průměr kanalizačního potrubí DN160 je 1,5 %, přičemž i sklon 1 % je ještě funkční, ale nižší spády mohou způsobit usazování nečistot.
Otázka: Proč je důležité správné nastavení sklonu?
Správný sklon kanalizačního potrubí zabraňuje ucpání a poškození potrubí, protože umožňuje volný a rovnoměrný odtok odpadních vod.
Otázka: Jaký materiál podsypu se doporučuje?
Pro montáž kanalizace se používá písek nebo štěrkopísek s maximální zrnitostí 22 mm jako obsyp potrubí, který chrání potrubí před poškozením a umožňuje správnou dilataci.
Otázka: Jaká je minimální hloubka výkopu pro kanalizační potrubí?
Minimální hloubka výkopu činí 80 cm, avšak vždy záleží na místních normách a podmínkách stavby.
Otázka: Jak se spojují KG PVC trubky?
KG PVC trubky se spojují zasunutím do hrdla s pryžovým těsněním, které je vodotěsné do 5 m vodního sloupce.
Otázka: Jaká je správná dilatace potrubí při montáži?
Při montáži se po zasunutí trubky doporučuje povytáhnout ji o cca 10 mm, aby byla zajištěna dilatace a zabránilo se prasknutí při teplotních změnách.
Otázka: Jaké chyby se často dělají při nastavování sklonu?
Časté chyby jsou nastavení sklonu pod 1 %, což vede k ucpání, nebo sklon nad 4 %, který způsobuje příliš rychlý odtok a usazování nečistot. Další chybou je špatná dilatace potrubí.
Otázka: Jaký sklon musí mít krátký úsek za WC?
Krátký úsek za WC musí mít minimální sklon 15°, což odpovídá přibližně 27 %, aby se zabránilo zpětnému toku a ucpání.
Otázka: Může být kanalizační potrubí zazděné?
Ano, kanalizační potrubí může být zazděné, ale je nutné dodržet správný sklon a umožnit přístup pro případnou údržbu a kontrolu.
Otázka: Jaký je maximální doporučený sklon kanalizace?
Maximální doporučený sklon je 4 %. Vyšší sklon může způsobit rychlý průtok, který vede k usazování pevných částic a následnému ucpání.
Otázka: Jak se správně provádí hutnění zásypu?
Zásyp pod potrubím se hutní ručně po vrstvách vysokých 15 cm, přičemž strojní hutnění se provádí až 30 cm nad potrubím, aby nedošlo k jeho poškození.
Otázka: Jak ovlivňuje materiál potrubí nastavení sklonu?
Materiál potrubí ovlivňuje doporučený sklon a montážní postupy, například plastové potrubí vyžaduje dodržení dilatace a vhodný podsyp z písku pro správnou funkci.
Jaké chyby se často dělají při nastavování sklonu kanalizačního potrubí
Nejčastější chyby zahrnují nedostatečný sklon pod 1 %, který způsobuje usazování nečistot, a přehnaný sklon nad 4 %, kvůli kterému voda odtéká příliš rychle a pevné látky se usazují. Další problém představuje nesprávné měření sklonu a zanedbání dilatace potrubí.
Návod na nastavení sklonu kanalizačního potrubí doma
Při montáži kanalizace začněte vytyčením trasy potrubí a určete požadovaný spád podle průměru potrubí. Použijte vodováhu nebo laserový nivelační přístroj k přesnému měření. Po uložení potrubí proveďte kontrolní měření spádu, dodržujte podklad z písku a správnou dilataci trubek, aby byla zajištěna dlouhodobá funkčnost.
