Jak správně provést tlakovou zkoušku topného systému s příkladem

Tlaková zkouška topného systému je klíčovým krokem pro ověření jeho těsnosti a bezpečného provozu. Správný postup tlakové zkoušky v souladu s platnými normami minimalizuje riziko úniků a zajišťuje dlouhodobou spolehlivost. Následuje detailní popis s reálným příkladem včetně vyhotovení protokolu o tlakové zkoušce.

Jaký je správný tlak a doba trvání tlakové zkoušky topného systému?

Správný tlak při tlakové zkoušce topného systému se stanovuje na 1,5 až 2,0 násobek provozního tlaku systému, což zaručuje bezpečnou a efektivní kontrolu těsnosti. Doba trvání této zkoušky by měla být minimálně 30 minut při teplotě okolí 18-22 °C, aby bylo možné přesně sledovat případné poklesy tlaku. Tento protokol o provedení tlakové zkoušky topného systému je klíčový pro bezpečnost a spolehlivost celého topného systému.

Jak se určuje správný tlak pro tlakovou zkoušku?

Správný tlak pro tlakovou zkoušku topného systému se vypočítá jako 1,5 až 2,0 násobek provozního tlaku zařízení. Tento zvýšený tlak umožňuje odhalit potenciální netěsnosti a vady, které by při běžném provozním tlaku zůstaly skryté. Dodržení této hodnoty je nezbytné pro splnění norem tlakové zkoušky i pro bezpečnost topného systému. Manometr slouží ke kontrolnímu měření dosaženého tlaku během zkoušky.

Jaká je doporučená doba trvání tlakové zkoušky?

Doba trvání tlakové zkoušky topného systému by měla být minimálně 30 minut. Tato doba zajistí dostatečný čas pro sledování případných úniků tlaku a umožní přesnou kontrolu těsnosti potrubí a spojů. Pro správné provedení tlakové zkoušky topení je důležité, aby teplota okolí během testu byla stabilní v rozmezí 18-22 °C. Výkyvy teploty mohou ovlivnit výsledky měření a vést k chybným závěrům.

Jak připravit topný systém na tlakovou zkoušku?

Jak správně připravit topný systém na tlakovou zkoušku

Příprava topného systému na tlakovou zkoušku je klíčová pro její správné provedení a přesné vyhodnocení. Nejprve je nutné systém kompletně naplnit vodou, což umožní následnou kontrolu těsnosti a správnou funkci manometru. Po naplnění se provede důkladné odvzdušnění – vzduch v potrubí by mohl zkreslit výsledky a poškodit zařízení.

Před samotnou tlakovou zkouškou doporučuji zkontrolovat všechny spoje, protože právě netěsné spoje představují nejčastější problém, který je třeba odstranit ještě před tlakem. Jak se dělá tlaková zkouška topného systému a na co si dát pozor? Vyvarujte se nedostatečného odvzdušnění a nekompletního naplnění, které mohou vést k falešným únikům tlaku.

1. Naplnění vodou – systém se zcela zaplní vodou, aby bylo možné přesně měřit tlak.
2. Odvzdušnění – otevřete odvzdušňovací ventily na radiátorech a potrubí, dokud nevyteče pouze voda bez bublin.
3. Kontrola spojů – pečlivě zkontrolujte všechny spoje a těsnění, zda nejsou viditelné známky prosakování nebo poškození.
4. Připojení manometru – připojte manometr pro sledování tlaku během zkoušky.

Správná příprava pomáhá dodržet normy tlakové zkoušky a zajistí, že protokol o tlakové zkoušce bude spolehlivý a přesný.

Jak krok za krokem provést tlakovou zkoušku topného systému?

Jak probíhá tlaková zkouška topného systému krok za krokem? Tento postup umožní ověřit těsnost a bezpečnost topného systému před jeho plným uvedením do provozu. Následující návod ukazuje, jak správně provést tlakovou zkoušku topení v souladu s normami tlakové zkoušky.

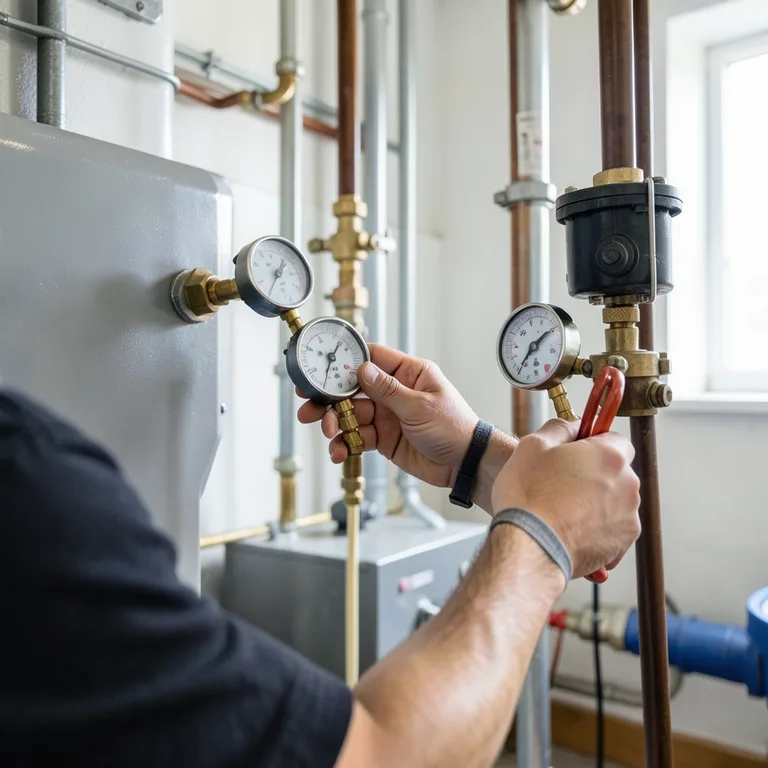

Připojení manometru a tlakové pumpy

Manometr a tlaková pumpa se připojují k topnému systému, aby bylo možné přesně měřit a zvyšovat tlak. Manometr slouží k zobrazení aktuální hodnoty tlaku, zatímco tlaková pumpa umožňuje postupné a kontrolované zvyšování tlaku v systému. Správné a pevné připojení těchto přístrojů je základem přesného měření a bezpečného průběhu testu.

Postupné zvyšování tlaku

Tlak se zvyšuje pomalu a plynule na 1,5 až 2,0 násobek provozního tlaku topného systému. Tím se simuluje zvýšený tlak, který systém může za provozu zažít. Je nutné dodržet maximální hodnoty podle příslušných norem tlakové zkoušky, aby nedošlo k poškození potrubí či spojů.

Sledování poklesu tlaku a kontrola spojů

Po dosažení požadovaného tlaku se tlak v systému sleduje minimálně 30 minut. Během této doby nesmí dojít k poklesu tlaku, který by indikoval netěsnost. Zároveň je nutné důkladně kontrolovat všechny spoje a případné úniky. Kontrola těsnosti spočívá v vizuální revizi a případném přiložení mýdlové vody na spoje, kde by se mohly objevit bubliny. Výsledky měření a zjištění se zaznamenávají do protokolu o tlakové zkoušce, který je důležitý pro další dokumentaci a případné reklamace.

1. Připojení manometru a tlakové pumpy – zabezpečit pevné a těsné připojení k systému
2. Postupné zvyšování tlaku – zvednout tlak na 1,5-2,0 násobek provozního tlaku
3. Sledování poklesu tlaku – minimálně 30 minut bez poklesu
4. Kontrola spojů – vizuální kontrola a test těsnosti spojů
5. Vyhotovení protokolu o tlakové zkoušce – zaznamenat výsledky a případné závady

Odborná rada: Častou chybou je příliš rychlé zvyšování tlaku, které může způsobit falešné netěsnosti nebo mechanické poškození. Tento postup se hodí zejména pro nové nebo rekonstruované systémy, zatímco u starších instalací je třeba postupovat opatrněji a zvážit stav potrubí.

Příklad správného provedení tlakové zkoušky topného systému

Pro správné provedení tlakové zkoušky topení je nezbytné dodržet přesný postup a zaznamenat výsledky do protokolu o tlakové zkoušce. V tomto příkladu se tlaková zkouška provádí při tlaku 2,0 bar a teplotě okolí 20 °C po dobu 30 minut. Postup tlakové zkoušky zahrnuje několik základních kroků, které zajistí kontrolu těsnosti a bezpečnost topného systému.

1. Příprava systému – uzavřete všechny uzávěry a odpojte zdroj tepla, aby se systém naplnil vodou.
2. Naplnění systému – pomocí tlakové pumpy doplňte vodu do topení a manometrem sledujte tlak.
3. Nastavení tlaku – zvyšte tlak na 2,0 bar a uzavřete přívod vody.
4. Stabilizace – udržujte tlak po dobu 30 minut při teplotě 20 °C a sledujte případný pokles.
5. Vyhodnocení výsledků – pokud tlak neklesne, systém je těsný; všechny údaje zaznamenejte do protokolu o tlakové zkoušce topného systému.

Správný protokol o provedení tlakové zkoušky topného systému obsahuje hodnoty tlaku, dobu trvání, teplotu a poznámky o případných únikách. Mezi časté chyby při provádění tlakové zkoušky topného systému patří nedostatečné odvzdušnění nebo příliš rychlé zvyšování tlaku, což může vést k nesprávnému vyhodnocení těsnosti. Dodržení přesného postupu tlakové zkoušky zajistí spolehlivou kontrolu topení podle platných norem tlakové zkoušky.

Jaké normy a legislativa upravují tlakové zkoušky topných systémů?

Platné normy a legislativa představují základ správného provedení tlakové zkoušky topného systému. Dodržování těchto pravidel je nezbytné pro zajištění bezpečnosti provozu i úspěšnou kolaudaci instalace.

ČSN EN normy pro tlakové zkoušky

Klíčové normy upravující tlakové zkoušky topných systémů jsou zahrnuty v řadě ČSN EN, zejména ČSN EN 12828, která stanovuje požadavky na projektování a provádění tlakových zkoušek topných zařízení. Normy definují, že tlaková zkouška musí být provedena při tlaku 1,5 až 2,0 násobku provozního tlaku systému, přičemž tlak musí být udržován minimálně 30 minut bez poklesu většího než 0,05 MPa. Dále norma požaduje použití kalibrovaného manometru s přesností ±0,01 MPa a kontrolu těsnosti všech spojů a armatur během zkoušky. Protokol o tlakové zkoušce musí obsahovat datum, místo provedení, jméno provádějící osoby, naměřené hodnoty tlaku a délku trvání zkoušky v souladu s ČSN EN.

Legislativní požadavky a vyhlášky

Podle platné vyhlášky č. 268/2009 Sb., o technických požadavcích na stavby, musí být tlaková zkouška topného systému součástí kolaudačního řízení a musí být prováděna v souladu s bezpečnostními předpisy pro instalace vytápění. Vyhláška stanovuje povinnost dokumentovat výsledky tlakové zkoušky včetně protokolu, který slouží jako oficiální doklad o kontrole těsnosti a bezpečnosti systému. Nedodržení těchto požadavků může vést k zamítnutí kolaudačního souhlasu. Správné provedení tlakové zkoušky zahrnuje také přípravu systému na zkoušku, například odvzdušnění a naplnění vodou při teplotě okolí 18-22 °C, aby byly výsledky měření relevantní a opakovatelné.

• Postup tlakové zkoušky s příkladem musí odpovídat platným normám ČSN EN i legislativním požadavkům vyhlášek.
• Protokol o tlakové zkoušce je nezbytný pro doložení kontroly těsnosti a bezpečnosti topného systému.
• Správné vedení dokumentace usnadňuje pozdější kontrolu, servis a případné reklamace.

Časté dotazy o tlakových zkouškách topných systémů

Tlaková zkouška topného systému je klíčová pro ověření těsnosti a bezpečnosti instalace. V následujících odpovědích FAQ najdete konkrétní údaje o postupu tlakové zkoušky, normách, cenách i dokumentaci, které usnadní správné provedení zkoušky a vyhotovení protokolu.

• Otázka: Jaký je optimální tlak pro tlakovou zkoušku topného systému?

Optimální tlak se stanovuje na 1,5 až 2,0 násobek provozního tlaku, což je obvykle kolem 2 barů. Tento tlak zajistí spolehlivou kontrolu těsnosti potrubí.

• Otázka: Jak dlouho trvá tlakovací zkouška topného systému?

Minimální doba je 30 minut při pokojové teplotě 18-22 °C, během níž se sleduje stabilita tlaku na manometru.

• Otázka: Jak se připravit na tlakovou zkoušku topného systému?

Systém musí být naplněn vodou, důkladně odvzdušněn a všechny spoje zkontrolovány před připojením tlakové pumpy.

• Otázka: Co zahrnuje protokol o tlakové zkoušce?

Protokol dokumentuje naměřené hodnoty tlaku, dobu zkoušky, teplotu okolí a výsledky kontroly těsnosti podle platných norem.

• Otázka: Jaký je správný postup při tlakové zkoušce topení?

Postup tlakové zkoušky zahrnuje připojení manometru a tlakové pumpy, zvýšení tlaku na požadovanou hodnotu a sledování poklesu tlaku po dobu nejméně 30 minut.

• Otázka: Jaké normy platí pro tlakové zkoušky topných systémů?

Platí ČSN EN normy a vyhlášky zaměřené na bezpečnost instalací a správné provedení tlakové zkoušky.

• Otázka: Co dělat, když tlak během zkoušky klesá?

Pokles tlaku signalizuje netěsnosti, které je nutné lokalizovat a opravit před opakováním zkoušky.

• Otázka: Kolik stojí tlaková zkouška topení?

Cena se pohybuje mezi 1 000 až 3 000 Kč v závislosti na rozsahu instalace a lokalitě provedení.

• Otázka: Je nutné odvzdušnit systém před tlakem?

Ano, odvzdušnění zabraňuje falešným výsledkům měření a chrání systém před poškozením.

• Otázka: Jak často se má tlaková zkouška provádět?

Provádí se při uvedení systému do provozu nebo po větších opravách či úpravách topného systému.

• Otázka: Jak dokumentovat výsledky tlakové zkoušky?

Výsledky se zapisují do protokolu o tlakové zkoušce, který obsahuje všechny měřené hodnoty a poznámky o případných závadách.

• Otázka: Jaká zařízení jsou potřeba pro tlakovou zkoušku?

K provedení je třeba manometr, tlaková pumpa, hadice a odvzdušňovací klíče pro správnou přípravu a kontrolu.

Odborná rada: Pro správné provedení tlakové zkoušky topného systému doporučuji důsledně dodržovat postup tlakové zkoušky a pečlivě vyhotovit protokol o tlakové zkoušce. V případě pochybností konzultujte s autorizovaným odborníkem, aby byla zajištěna bezpečnost a funkčnost topného systému.
