Jak správně nastavit sklon kanalizační trubky podle českých norem

Správný sklon kanalizační trubky je klíčový pro zajištění plynulého odtoku odpadních vod a zachování samočisticí schopnosti systému. Podle stavebních předpisů musí sklon splňovat konkrétní normy, které určují minimální a maximální hodnoty pro odpadní potrubí. Nesprávný sklon může vést ke vzniku ucpávek nebo zpětnému toku, což výrazně ovlivňuje životnost kanalizace.

Jaký je doporučený sklon kanalizační trubky podle stavebních předpisů?

Jaký je správný sklon kanalizační trubky podle stavebních norem? Správný sklon kanalizační trubky se pohybuje zpravidla v rozmezí 1 až 3 % v závislosti na průměru potrubí a typu kanalizace. Podle ČSN EN 12056 musí splašková kanalizace do průměru 200 mm mít minimální sklon 2 %, zatímco dešťové svody vyžadují minimálně 1 %. Maximální sklon kanalizace nesmí překročit 40 % u krátkých vedlejších svodů, přičemž je nutné dbát na správnou pokládku kanalizačního potrubí a zabezpečení proti zpětnému proudění.

Doporučené hodnoty sklonu podle průměru potrubí

Pro běžné domácí instalace se doporučuje pro kanalizační trubky DN110 sklon přibližně 1 %. U DN125 jsou funkční i nižší sklonové hodnoty, které ale nesmí snížit samočisticí schopnost kanalizace. U větších průměrů, jako je DN160, se doporučuje sklon mezi 1 a 1,5 %. Celkový rozsah správného sklonu kanalizační trubky podle stavebních předpisů tedy zpravidla leží mezi 1 až 3 % v závislosti na průměru a typu potrubí.

Minimální a maximální sklon podle normy

Norma ČSN EN 12056 stanovuje minimální sklon odpadního potrubí 2 % pro splaškové svody do DN 200 a 1 % pro dešťové kanalizace. Nevetrané připojovací potrubí musí mít minimální sklon alespoň 5 %, aby byla zajištěna dostatečná samočisticí schopnost kanalizace a zabránilo se usazování nečistot. Maximální sklon kanalizace může dosahovat až 40 % u krátkých svodů, avšak v takových případech je nutné zajistit bezpečnostní opatření k zamezení zpětného proudění a poškození potrubí.

Tip: Při měření sklonu kanalizační trubky dbejte na přesnost, protože příliš nízký sklon snižuje samočisticí schopnost kanalizace a může vést k častému ucpání.

Jak se liší sklon podle průměru kanalizačních trubek?

Správný sklon kanalizační trubky výrazně závisí na průměru potrubí, protože ovlivňuje samočisticí schopnost kanalizace a riziko ucpání. Při pokládce kanalizačního potrubí je proto nutné přesně dodržovat normy a stavební předpisy, které stanovují doporučený sklon podle průměru trubek.

Minimální sklon připojovacího potrubí podle předpisů

Minimální sklon připojovacího potrubí podle předpisů je obvykle kolem 1 %, aby se zajistil dostatečný odtok bez nebezpečí ucpání. U menších průměrů, jako je DN110, norma odpadní potrubí jednoznačně doporučuje sklon přibližně 1 %. U potrubí DN125 může být sklon mírně nižší, například kolem 0,8 %, pokud to umožňuje konstrukce a podmínky pokládky. Dodržení správného sklonu podle českých norem pomáhá zajistit plynulý průtok a správnou samočisticí schopnost kanalizace.

Doporučený sklon kanalizačních trubek DN160 a jeho význam

Pro kanalizační trubky s průměrem DN160 je doporučený sklon v rozmezí 1-1,5 %. Tento mírně vyšší sklon zajišťuje optimální odtok odpadních vod a minimalizuje usazování pevných částic, které by mohly způsobit ucpání. Správné měření sklonu kanalizační trubky při pokládce kanalizace je nezbytné pro zajištění trvalé funkčnosti systému a splnění stavebních předpisů. Maximální sklon kanalizace by však neměl být příliš vysoký, aby nedocházelo k oddělování vody od pevných částic a následnému zanášení potrubí.

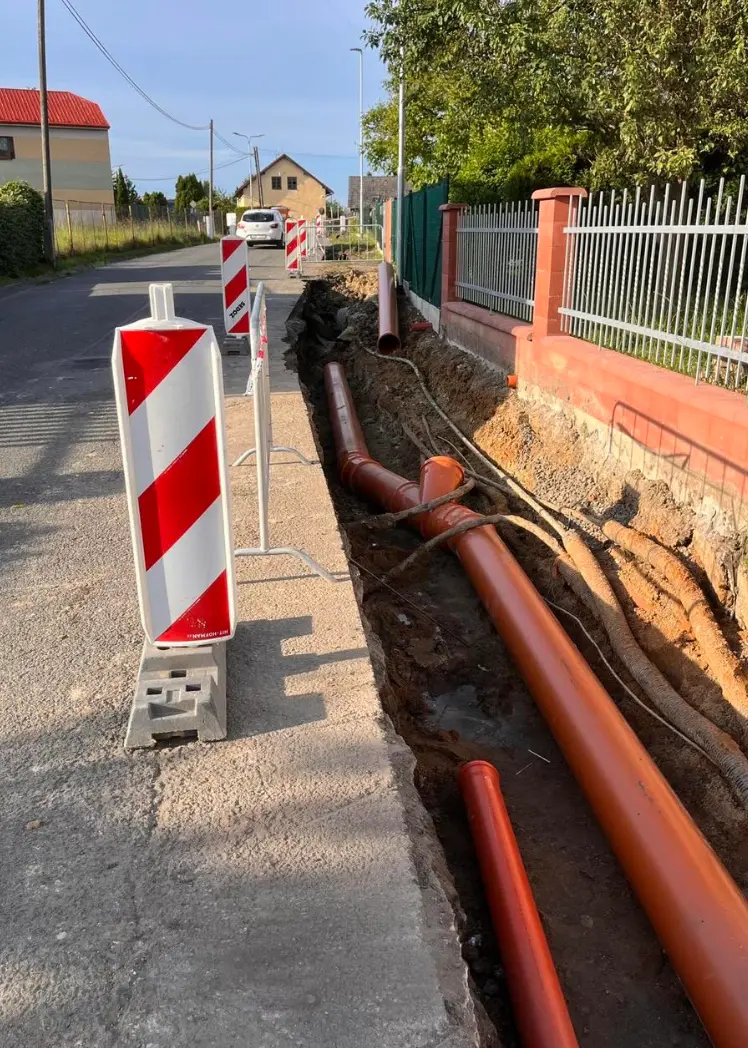

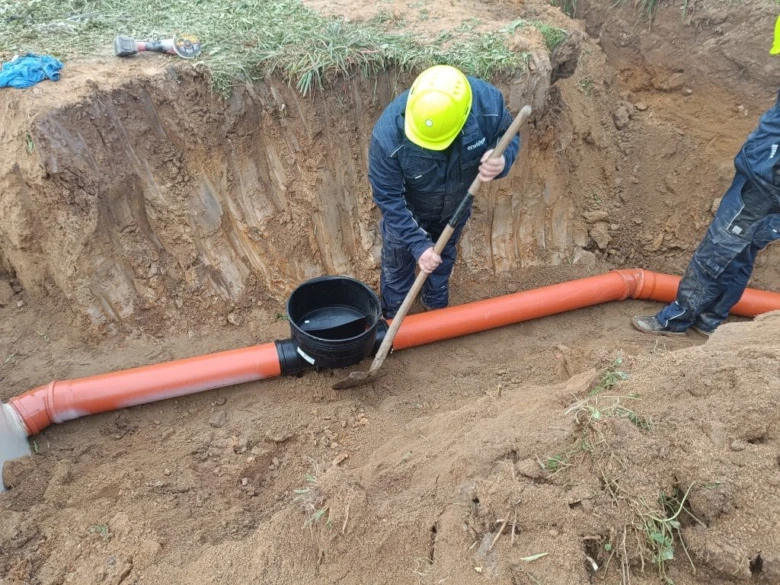

Požadavky na pokládku a uložení kanalizačního potrubí

Pokládka kanalizačního potrubí vyžaduje přesné dodržení technických parametrů, aby byla zajištěna správná funkčnost a dlouhodobá životnost systému. Hloubka uložení potrubí by měla být v rozmezí 60-80 cm, což chrání trubky před mrazem a mechanickým poškozením. Pod potrubím se vytváří pískové lože o tloušťce 10-15 cm, které zajišťuje rovnoměrný rozklad zatížení a stabilitu trubek. Nad potrubím se provádí zásyp maximálně do 30 cm vrstvy, která se hutní ručně, nikoli strojně, aby nedošlo k poškození potrubí.

Jaký je minimální sklon pro připojovací kanalizační potrubí v rodinném domě

Podle českých stavebních norem je minimální sklon odpadního potrubí klíčový pro zachování samočisticí schopnosti kanalizace. Správný sklon kanalizační trubky se obvykle pohybuje mezi 1 až 3 % (tedy 1 až 3 cm na metr délky). Přesné nastavení sklonu kanalizační trubky lze ověřit měřením pomocí vodováhy nebo laserového přístroje.

1. Výkop – zajistit hloubku 60-80 cm podle normy odpadní potrubí
2. Příprava pískového lože – rozprostřít vrstvu 10-15 cm a uhladit
3. Uložení potrubí – položit trubky s požadovaným sklonem a zkontrolovat měřením sklonu kanalizační trubky
4. Zásyp – zasypat vrstvou maximálně 30 cm a hutnit ručně pro bezpečnost potrubí

Tímto způsobem je možné nastavit správný sklon kanalizační trubky podle stavebních předpisů a zabránit častým chybám při pokládce kanalizace.

Jak správně měřit a kontrolovat sklon kanalizačního potrubí během instalace?

Přesné měření sklonu kanalizačního potrubí je nezbytné pro správnou pokládku a zajištění samočisticí schopnosti kanalizace. Správný sklon podle českých stavebních předpisů se pohybuje mezi 1-3 % v závislosti na průměru potrubí a typu kanalizace. Jak správně změřit a kontrolovat tuto hodnotu během instalace?

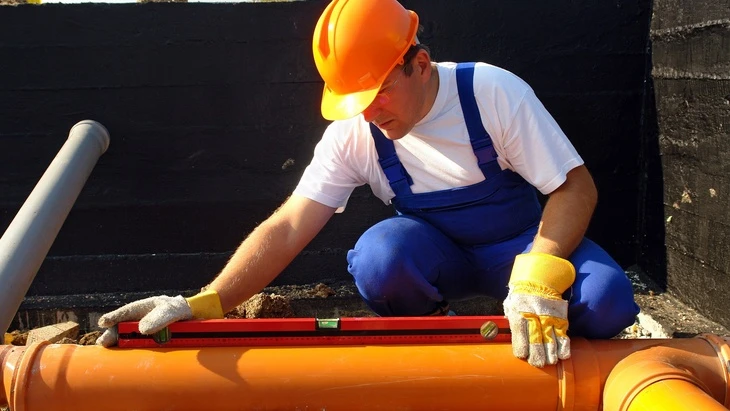

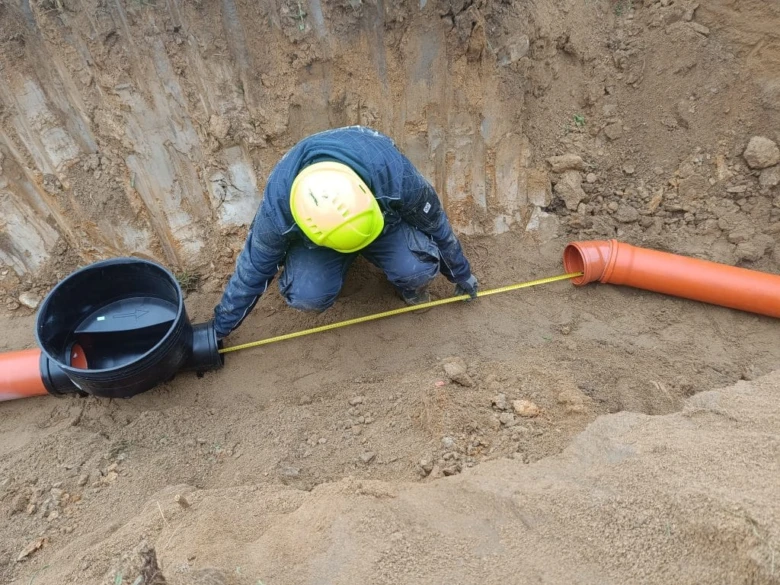

Metody měření sklonu kanalizační trubky

Instalatéři využívají k měření sklonu nejčastěji vodováhu nebo laserový přístroj. Vodováha umožňuje orientační kontrolu, ale její přesnost je omezená. Laserové měření poskytuje přesnost až ±0,1 %, což je nezbytné pro dodržení normy a správnou funkci kanalizace. Minimální sklon odpadního potrubí podle ČSN EN 12056 je 1 % (1 cm na 1 m délky), což zajišťuje plynulý odtok bez rizika ucpání. Při pokládce je nutné dbát, aby sklon nepřekročil 3 %, protože vyšší hodnoty vedou k příliš rychlému proudění a usazování pevných částic.

Důležitost pravidelné kontroly

Kontrola sklonu kanalizačního potrubí by měla probíhat ihned po položení trubek a před jejich zakrytím. Pravidelná kontrola zamezuje chybám, které mohou způsobit usazování kalů a následné ucpání. Nesprávný sklon pod 1 % výrazně zvyšuje riziko stagnace odpadních vod, zatímco sklon nad 3 % může vést k rychlému proudění a zanášení potrubí. Proto je doporučeno měřit sklon s přesností ±0,1 % a v případě potřeby upravit pokládku.

Častá chyba: Nedostatečná kontrola sklonu během instalace vede k nutnosti náročných oprav a čištění kanalizace v krátkém čase po uvedení do provozu.

Tip: Pro kontrolu sklonu použijte laserový přístroj, který umožní přesné nastavení a minimalizuje riziko chyb způsobených nepřesným měřením vodováhou. V případě dlouhých úseků potrubí měřte sklon na více místech, abyste zajistili rovnoměrný spád.

Shrnutí

Správný sklon kanalizační trubky podle stavebních předpisů je klíčový pro funkčnost kanalizace. Měření laserem s přesností ±0,1 % zaručuje dodržení minimálního sklonu 1 % a maximálního 3 %. Pravidelná kontrola během instalace zabraňuje ucpání a prodlužuje životnost systému. Dodržení těchto parametrů je nezbytné pro spolehlivý odtok odpadních a dešťových vod.

Časté chyby při nastavování sklonu kanalizační trubky a jak se jim vyhnout

Jaké chyby se často dělají při nastavování sklonu kanalizační trubky

Při pokládce kanalizačního potrubí je zásadní dodržet správný sklon, protože minimální sklon odpadního potrubí podle normy je obvykle 1 %, zatímco maximální sklon kanalizace by neměl přesáhnout 3 %. Sklon pod 1 % výrazně snižuje samočisticí schopnost kanalizace a zvyšuje riziko ucpání potrubí. Naopak sklon nad 3 % způsobuje příliš rychlé proudění odpadní vody, které vede k usazování pevných částic a postupnému zanášení.

Další častou chybou při nastavování sklonu kanalizační trubky je nesprávné zakládání potrubí a nedostatečné hutnění podloží. Nedodržení hloubky uložením trubek může způsobit jejich poškození nebo deformaci, což ovlivňuje funkčnost celé kanalizace. Měření sklonu kanalizační trubky proto musí probíhat pečlivě během pokládky kanalizačního potrubí.

• Nastavení sklonu pod 1 % – zvýšené riziko ucpání
• Překročení sklonu nad 3 % – usazování nečistot a zanášení
• Nesprávné zakládání potrubí – nerovnosti a deformace
• Nedostatečné hutnění podloží – riziko poškození trubek
• Nedodržení hloubky uložení – snížení životnosti kanalizace

Tip: Jak nastavit správný sklon kanalizační trubky podle českých norem? Použijte přesné měřicí nástroje a dodržujte doporučené rozpětí sklonu 1-3 % pro optimální odtok a dlouhodobou funkčnost.

FAQ – Časté dotazy ke sklonu kanalizační trubky

Otázka: Jaký je minimální sklon svodného potrubí podle stavebních předpisů?

Minimální sklon splaškových svodů do DN 200 je 2 %, u nevětraných připojovacích potrubí až 5 %, podle ČSN EN 12056.

Otázka: Jaký je doporučený sklon kanalizační trubky pro průměr DN110?

Pro potrubí DN110 je doporučený sklon přibližně 1 % (1 cm na 1 m délky potrubí).

Otázka: Jaká je maximální přípustná hodnota sklonu kanalizačního potrubí?

Maximální sklon může dosahovat až 40 %, u krátkých vedlejších svodů až 60 %, s nutností zabezpečení proti posunutí.

Otázka: Proč je důležité správně měřit sklon kanalizačního potrubí?

Přesné měření sklonu pomocí vodováhy nebo laseru s přesností ±0,1 % zabraňuje ucpání a zajišťuje správný odtok.

Otázka: Jaká je doporučená hloubka uložení kanalizačního potrubí?

Hloubka uložení by měla být minimálně 60-80 cm, aby bylo potrubí chráněno proti mrazu a mechanickému poškození.

Otázka: Jak se provádí hutnění zásypu kanalizačního potrubí?

Zásyp se hutní ručně nebo vibračním pěchem v maximální vrstvě 30 cm, strojní hutnění není povoleno v této vrstvě.

Otázka: Jaký vliv má nesprávný sklon na životnost kanalizačního potrubí?

Sklon pod 1 % vede k častému ucpávání, sklon nad 3 % způsobuje rychlé proudění a usazování pevných částic, což zkracuje životnost.

Otázka: Jaké chyby se často dělají při nastavování sklonu kanalizační trubky?

Nejčastější chyby jsou nedodržení minimálního sklonu 1 %, přílišný sklon nad 3 %, a nesprávné založení potrubí s nevhodným podsypem.

Otázka: Jaký materiál potrubí ovlivňuje doporučený sklon?

PVC trubky mohou mít sklon do 10 % bez zabezpečení, u neplastových materiálů je maximální sklon 15 % s nutností zajištění proti posunu.

Otázka: Jak řešit sklon kanalizace v případě terénních nerovností?

V terénu se používají spádové stupně a revizní šachty pro přístup a údržbu, aby se zajistil správný odtok i na nerovném terénu.

Otázka: Jak se liší sklon dešťového a splaškového potrubí?

Minimální sklon dešťových svodů je 1 %, zatímco splaškové svody mají minimální sklon 2 % podle norem.

Otázka: Jaké jsou běžné dimenze připojovacího kanalizačního potrubí?

Běžné průměry jsou DN100 až DN150, výjimečně DN200, s doporučeným sklonem 1-3 % podle typu a použití.

Otázka: Jak často by měla probíhat kontrola sklonu kanalizačního potrubí?

Kontrola sklonu by měla být prováděna pravidelně během instalace i údržby, zejména pokud dochází k problémům s odtokem.

Otázka: Co znamená samočisticí schopnost kanalizačního potrubí?

Samočisticí schopnost závisí na správném sklonu, který zajišťuje dostatečnou rychlost proudění pro odvádění pevných částic.

Otázka: Jaký je rozdíl mezi minimálním sklonem pro připojovací a svodné potrubí?

Minimální sklon připojovacího potrubí může být vyšší (např. 5 % u nevětraných), zatímco svodné potrubí má minimálně 1-2 % podle průměru.
