Hlavní typy a velikosti kanalizačních trubek a tvarovek s návodem
Správný výběr kanalizačních trubek a tvarovek ovlivňuje funkčnost i životnost odpadního systému. Znát rozdíly v typech a průměrech, jako jsou KG nebo novodurové trubky, je zásadní pro správné napojení a spojování. Přesný návod k instalaci pomůže předejít častým chybám, například nesprávnému rozpojení nebo utěsnění spojů.
Podstata v kostce
- Kanalizační trubky se vyrábějí převážně z PVC, PP a PE materiálů s průměry od 32 do 400 mm.
- Standardní průměr pro vnější kanalizaci rodinných domů je DN 110, pro vyšší zatížení DN 160 a více.
- Třídy kruhové tuhosti SN (např. SN4, SN8) určují odolnost trubek vůči zatížení a hloubce uložení.
- Doporučený sklon potrubí je 2-3 % pro DN 110 a 1-1,5 % pro větší průměry, aby bylo zajištěno volné odtékání.
- Při montáži je důležité čistit hrdla, používat montážní mazivo a dodržovat dilatační mezeru 5-10 mm mezi trubkami.

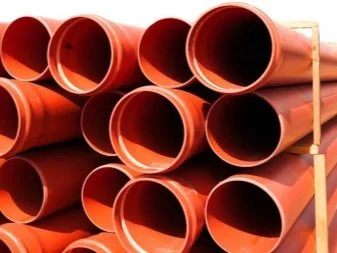

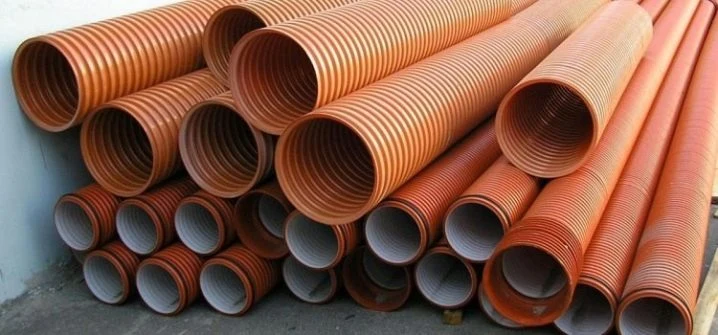

Přehled hlavních typů a materiálů kanalizačních trubek
Kanalizační trubky se nejčastěji vyrábějí z PVC, PP a PE materiálů, přičemž každý typ má specifické vlastnosti a vhodné použití. PVC trubky se díky vysoké chemické odolnosti a životnosti přes 50 let používají především pro venkovní kanalizaci. Pro vnitřní instalace se nejlépe hodí PP trubky, které zajišťují snadnou montáž a odolnost vůči teplu. PE materiál pak nabízí vyšší pružnost a lepší odhlučnění, často se využívá pro tlakové rozvody.
Typy materiálů kanalizačních trubek a jejich vlastnosti
Kanalizační trubky se vyrábějí převážně z PVC, PP a PE. PVC trubky jsou nejběžnější pro venkovní kanalizace, protože mají vysokou chemickou odolnost a životnost přes 50 let. PP trubky se často využívají ve vnitřních instalacích, kde je potřeba odolnost vůči teplu a snadná manipulace. PE trubky jsou ceněné pro svou pružnost a schopnost odhlučnit potrubí, navíc jsou vhodné pro tlakové systémy. Kromě těchto plastů se v kanalizaci objevují i kamenina a litina, které mají omezené použití kvůli vyšší hmotnosti a nižší flexibilitě.
Použití jednotlivých typů trubek v praxi
PVC trubky jsou ideální pro venkovní kanalizační rozvody, protože odolávají povětrnostním vlivům a chemickému zatížení. PP trubky se nejčastěji instalují ve vnitřních kanalizačních systémech díky jednoduchému spojování a odolnosti vůči teplu. PE trubky najdou uplatnění hlavně v tlakových rozvodech a v místech s vyšším mechanickým zatížením. Pro správné napojení novodurové trubky nebo spojování KG trubek je nutné zvolit odpovídající tvarovky a dodržet doporučené průměry kanalizačních trubek, které ovlivňují průtok a funkčnost celého systému.
Standardní velikosti kanalizačních trubek pro vnitřní a vnější použití
Průměry kanalizačních trubek se pohybují od 32 mm u malých odpadních potrubí až po 400 mm u hlavních venkovních stok. Pro vnitřní kanalizaci jsou běžné menší rozměry, například DN 50 a DN 75, zatímco vnější kanalizace využívá větší průměry pro efektivní odvádění splašků a dešťové vody. Pro rodinné domy je nejčastějším standardem DN 110, který poskytuje dostatečný průtok a zároveň umožňuje jednoduchou manipulaci a montáž. Velikosti DN 125 a DN 160 se používají tam, kde je potřeba větší kapacita, například při napojení na obecní kanalizační síť nebo pro větší objekty.
Jaký průměr kanalizačních trubek zvolit závisí na plánovaném průtoku a typu kanalizace. Vnitřní kanalizace vyžaduje menší dimenze, které snáze zapojíte a případně i rozpojíte, například při spojování KG trubek či instalaci novodurových trubek. Vnější kanalizace pak klade důraz na odolnost a průtočnost větších průměrů.
| Průměr kanalizační trubky (DN) | Použití | Typická aplikace |
|---|---|---|
| 32-75 mm | Vnitřní kanalizace | Odpadní potrubí u umyvadel |
| 110 mm | Vnitřní i vnější kanalizace | Rodinné domy, hlavní odpadní trubky |
| 125-160 mm | Vnější kanalizace | Větší průtoky, napojení na stoky |
Tip: Častou chybou je použití příliš malého průměru kanalizační trubky pro venkovní použití, což může vést k častému ucpávání a problémům s průtokem. Pro každou část kanalizace je proto třeba zvolit správný rozměr trubky podle specifikace průtoku a typu odpadních vod.

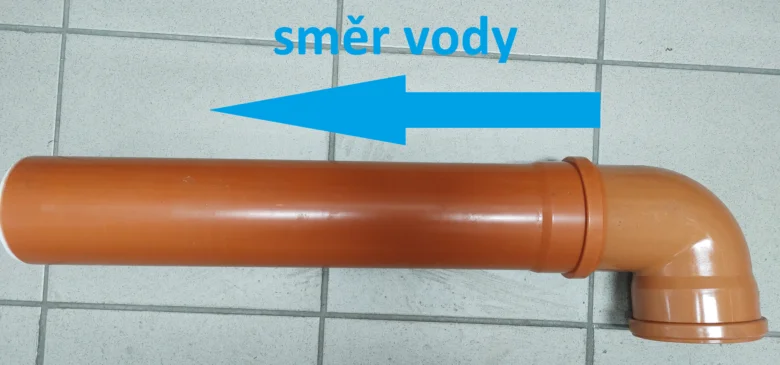

Typy a funkce kanalizačních tvarovek
Kanalizační tvarovky slouží k propojení a směrování odpadních trubek v systému. Nejčastěji se používají kolena, která mění směr potrubí, například o 45° nebo 90°. Redukce umožňují přechod mezi trubkami různých průměrů, například z 160 na 110 mm, což je běžný odpadní trubkový průměr. Odbočky umožňují napojení vedlejších větví kanalizace do hlavního potrubí.
Mezi praktické tvarovky patří čistící kusy, které zajišťují snadný přístup pro údržbu a vyčištění potrubí. Revizní šachty se umísťují na změnách směru a sklonu potrubí, obvykle každých 25 až 30 metrů, aby umožnily kontrolu a servis kanalizace.
- Koleno – mění směr potrubí, často 45° nebo 90°
- Redukce – přechod mezi průměry, např. 160/110 mm
- Odbočka – napojení vedlejší větve kanalizace
- Čistící kus – přístup k údržbě potrubí
- Revizní šachta – kontrola a servis, umístěná na změnách směru a sklonu
Tip: Při instalaci kanalizace je třeba znát odpadní trubky průměry a správně volit tvarovky podle rozměrů potrubí. Napojení novodurové trubky na KG trubky vyžaduje kompatibilní spojky a správné spojování KG trubek pro těsnost systému.

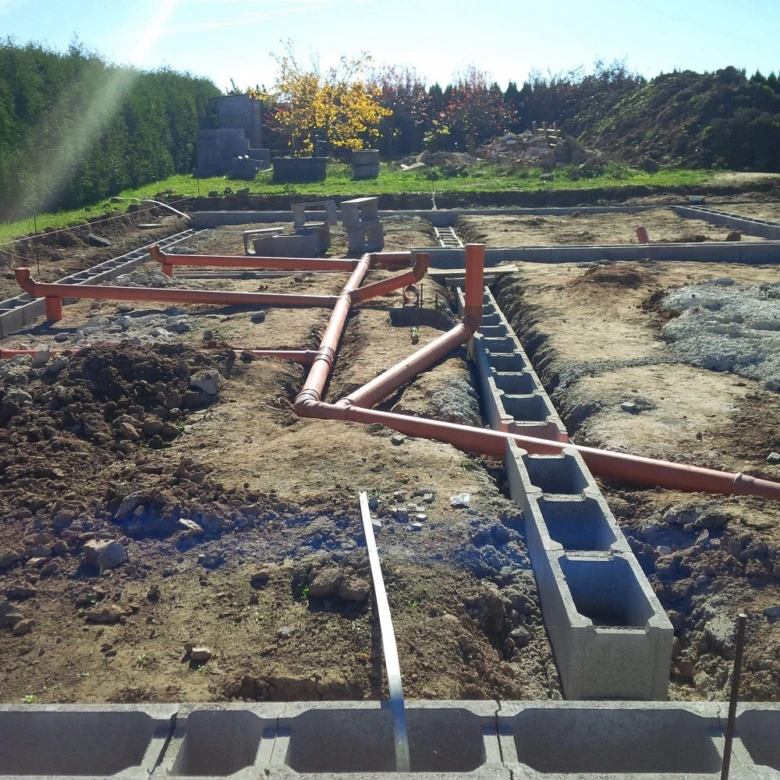

Praktický návod na instalaci kanalizačních trubek a tvarovek včetně rozměrů
Pro správnou instalaci kanalizačních tvarovek je nezbytné dodržet správné napojení a rozměry, které odpovídají typu odpadních trubek. Častá chyba je nesprávné spojování KG trubek nebo špatné napojení novodurové trubky, což vede k únikům a problémům s funkčností.
Podrobný návod k instalaci kanalizačních trubek krok za krokem
Instalace kanalizačních trubek vyžaduje pečlivou přípravu i přesné provedení jednotlivých kroků. Následující návod instalace kanalizačních trubek pomůže správně položit odpadní potrubí různých průměrů včetně doporučení pro tvarovky a spojování.

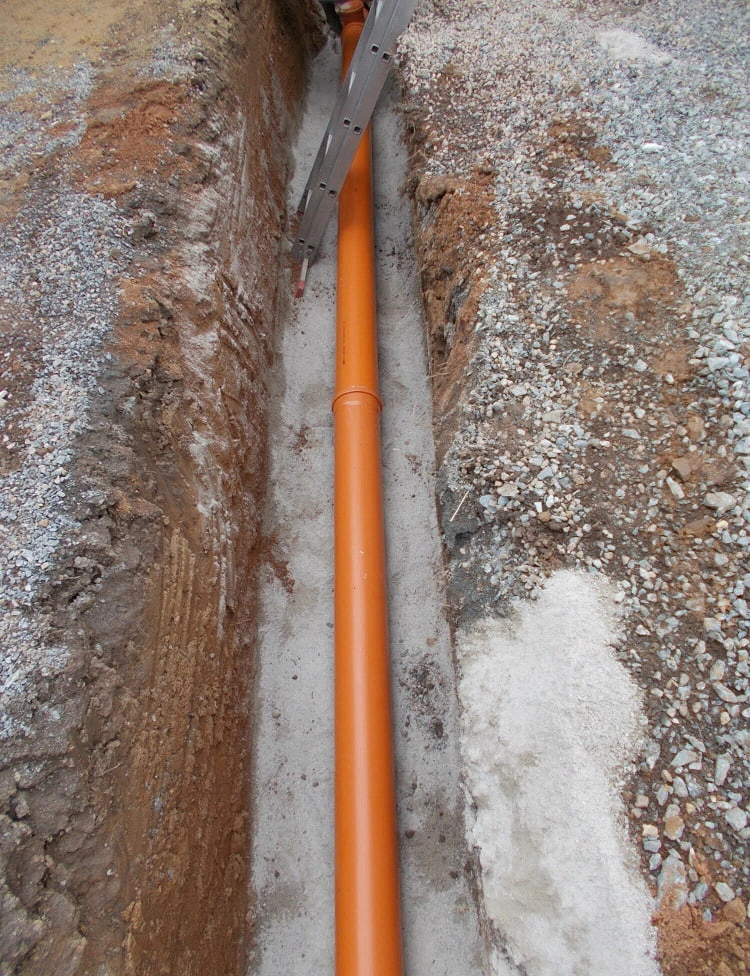

Příprava výkopu a lože
Výkop pro kanalizační trubky by měl mít hloubku 0,5-0,8 metru, přičemž šířka výkopu musí být o 20-30 cm větší než průměr trubky. Pro správné uložení slouží jemný podsyp z písku nebo štěrkopísku o tloušťce 10-15 cm, který vyrovná nerovnosti a zajistí stabilní lože. Podsyp chrání trubky před poškozením a usnadňuje správné nastavení sklonu potrubí.
Uložení a sklon trubek
Pro kanalizační trubky s průměrem DN 110 je doporučený sklon 2-3 %, který zaručuje volný odtok odpadních vod. U větších průměrů, například DN 125 až DN 160, se sklon snižuje na 1,5-2 %, a u trubek DN 200 a větších postačí 1-1,5 %. Nesprávný sklon způsobuje zadržování splašků a často vede k ucpání potrubí. Správné nastavení sklonu je proto zásadní, zejména při instalaci odpadních trubek různých průměrů.
Spojování trubek s těsněním
Spojování kanalizačních trubek probíhá zásuvkovým způsobem s použitím pryžového těsnění. Nejprve očistěte hrdlo trubky od nečistot, poté naneste montážní mazivo, které usnadní zasunutí trubky na doraz. Při spojování je nutné dodržet dilatační mezeru 5-10 mm, aby potrubí mohlo reagovat na teplotní změny bez poškození spoje. Častou chybou je nedostatečné mazání a příliš těsné spojení bez dilatace, což vede k deformacím nebo netěsnostem. Spojování KG trubek vyžaduje stejný postup jako u novodurových trubek, přičemž pro rozpojení KG trubek použijte vhodný nástroj, aby nedošlo k poškození těsnění.
Tip: Pro montáž kanalizačních trubek s různými průměry používejte tvarovky odpovídající specifikacím, abyste zajistili bezpečné a trvanlivé napojení.
Tento praktický návod na instalaci kanalizačních trubek a tvarovek včetně rozměrů pomůže dosáhnout správné funkce kanalizace bez zbytečných problémů.
Doporučené třídy tuhosti a volba podle zatížení
Volba správné třídy kruhové tuhosti kanalizačních trubek závisí především na očekávaném zatížení a hloubce uložení potrubí. Třídy SN2 až SN16 definují odolnost trubek proti deformaci pod tlakem, přičemž vyšší číslo znamená větší pevnost. Pro instalace pod komunikacemi se standardně volí třída SN8 nebo vyšší, aby potrubí odolalo jízdnímu zatížení a dalším vlivům.
Dilatace a teplotní roztažnost
PVC kanalizační trubky reagují na teplotní změny prodloužením či zkrácením své délky, což je třeba kompenzovat. Instalace musí zahrnovat dilatační mezeru 5-10 mm mezi jednotlivými díly potrubí a správné uložení, které umožní volný pohyb bez poškození spoje. Dilatace tak zabraňuje prasknutí nebo deformaci trubek při výrazných teplotních výkyvech.
Přehled třídy kruhové tuhosti a jejich použití
| Třída tuhosti | Popis použití | Doporučené uložení |
|---|---|---|
| SN2 | Lehká zatížení, zahrady, sklepy | Hloubka do 0,5 m |
| SN4 | Střední zatížení, chodníky | Hloubka do 1,0 m |
| SN8 | Vyšší zatížení, komunikace | Hloubka nad 1,0 m, silniční provoz |
| SN16 | Extrémní zatížení, průmyslové plochy | Velká hloubka, těžký provoz |
Při instalaci kanalizačních trubek je třeba vybrat správný průměr KG trubek podle odtokových potřeb a typu tvarovek. Častou chybou je poddimenzování průměru nebo nevhodné spojování KG trubek bez dostatečné dilatace, což může vést k netěsnostem a poruchám. Podle doporučení je třeba dbát na správné napojení novodurové trubky a volit tvarovky kompatibilní s průměrem a třídou tuhosti.
Typické chyby při instalaci a jak se jim vyhnout
Při instalaci kanalizačních trubek patří mezi nejčastější chyby nesprávný sklon potrubí, který může způsobit zpětné zaplavení nebo ucpání systému. Správný sklon by měl být obvykle mezi 2 až 3 % (20-30 mm na metr délky), aby voda mohla volně odtékat bez rizika usazování nečistot. Dalším problémem je špatný obsyp kolem trubek, zejména použití kamenité nebo hrubé zeminy, která může poškodit plastové trubky během zhutňování.
Nedostatečné hutnění obsypu vede ke sesedání zeminy a deformaci potrubí, proto je nezbytné hutnit vrstvu po vrstvách maximálně do 30 cm. Nesprávné spojování trubek – například nedodržení těsnosti nebo absence vhodných těsnění – způsobuje netěsnosti a průsaky. To platí jak pro napojení novodurové trubky, tak pro spojování KG trubek, přičemž správný průměr KG trubek by měl odpovídat projektu, nejčastěji 110 mm pro hlavní stoky.
- Nesprávný sklon způsobuje ucpání nebo zpětné zaplavení
- Použití kamenité zeminy v obsypu poškozuje trubky
- Nedostatečné hutnění vede k sesedání a deformaci
- Nesprávné nebo nedostatečné spojení způsobuje netěsnosti
Tip: Při instalaci kanalizačních trubek prověřte každý spoj a dodržujte doporučené sklonové hodnoty, aby se předešlo nákladným opravám.
Jaké jsou hlavní chyby při instalaci kanalizačních trubek a jak jim předejít
Pečlivá kontrola a revize instalace podle návodu na instalaci kanalizačních trubek různých typů a velikostí výrazně snižuje riziko poruch.
Údržba a kontrola kanalizačního potrubí
Údržba kanalizace je klíčová pro dlouhodobou funkčnost a bezproblémový provoz odpadního systému. Revizní šachty se doporučují instalovat na každé změně směru nebo sklonu potrubí, zpravidla každých 25 až 30 metrů. Tyto šachty umožňují snadnou kontrolu a čištění kanalizace, což výrazně snižuje riziko ucpání a poruch. Preventivní čištění kanalizace pomáhá odstranit usazeniny a zabraňuje vzniku havarijních stavů.
Při údržbě je důležité vědět, jak rozpojit KG trubky správně a bezpečně, aby bylo možné provést kontrolu nebo výměnu poškozeného úseku bez poškození celého systému. Správné napojení novodurové trubky a volba vhodného průměru KG trubek podle typu odpadních trubek snižuje nároky na následnou údržbu. Častá chyba je zanedbávání revizních šachet, což ztěžuje čištění a zvyšuje riziko dlouhodobých škod.
Tip: Pro správnou instalaci kanalizačních trubek a tvarovek podle typu a velikosti se doporučuje konzultovat technické návody a dbát na přesné dodržení doporučených průměrů a spojovacích metod.
Časté dotazy (FAQ) k typům, velikostem a instalaci kanalizačních trubek
Otázka: Jaké jsou nejčastější materiály používané pro kanalizační trubky?
Nejčastější materiály jsou PVC, PP a PE. PVC se používá zejména pro venkovní kanalizaci, PP pro vnitřní rozvody a PE díky pružnosti a odhlučnění.
Otázka: Jaký průměr kanalizačních trubek je standardní pro rodinné domy?
Standardní průměr je DN 110, u větších průtoků se volí DN 125 nebo DN 160. Toalety vyžadují minimálně 100 mm průměr odtokového otvoru.
Otázka: Jaký sklon potrubí je doporučený pro DN 110?
Doporučený sklon je 2 až 3 % (2-3 cm na metr délky), což zajišťuje optimální průtok a zabraňuje usazování kalů.
Otázka: Jak správně spojit kanalizační trubky?
Před spojováním očistěte hrdlo i konec trubky, naneste montážní mazivo a trubky zasunujte na doraz. Mezi trubkami zachovejte dilatační mezeru 5-10 mm.
Otázka: Jaká třída tuhosti je vhodná pro uložení trubek pod příjezdovou cestou?
Pro příjezdové cesty je vhodná třída tuhosti SN8, která odolá vyššímu zatížení vozidel.
Otázka: Jak hluboko by měly být kanalizační trubky uloženy v zahradě?
Optimální hloubka uložení se pohybuje mezi 0,5 a 0,8 metru, aby se zabránilo promrznutí a poškození trubek.
Otázka: Proč je důležité dodržet dilatační mezeru při instalaci?
Dilatace umožňuje teplotní roztažnost PVC trubek a zabraňuje deformacím i praskání spojů; doporučená mezera je 5-10 mm.
Otázka: Kdy je vhodné instalovat revizní šachty?
Revizní šachty se umisťují na změnách směru a sklonu potrubí a na přímých úsecích přibližně každých 25-30 metrů pro snadnou údržbu.
Otázka: Jaký materiál se používá pro kanalizační trubky s dlouhou životností?
PVC trubky jsou nejběžnější s životností 50 až přes 100 let díky vysoké chemické odolnosti a mechanické pevnosti.
Otázka: Jaké jsou nejčastější chyby při instalaci kanalizačních trubek?
Časté chyby jsou nesprávný sklon potrubí, nevhodný obsyp kamenitou zeminou, nedostatečné hutnění a nepoužití těsnění při spojování.
Otázka: Jaká je doporučená tloušťka podsypu při pokládce trubek?
Podsyp by měl mít 10-15 cm tloušťku z jemného písku nebo štěrkopísku bez kamenů a ostrohranných úlomků.
Otázka: Jak se kontroluje těsnost kanalizačního potrubí po instalaci?
Těsnost se ověřuje tlakem vodou; potrubí se napustí a sleduje se pokles hladiny před jeho zasypáním.
Otázka: Jaké jsou běžné průměry trubek pro vnitřní kanalizaci?
Pro vnitřní kanalizaci se používají průměry od 32 mm (umyvadla) do 150 mm (hlavní svody).
Otázka: Jaký je rozdíl mezi KG a novoduro trubkami?
KG trubky jsou pevné, oranžové PVC určené pro venkovní kanalizaci, novoduro označuje tvrdé PVC trubky využívané v různých instalacích včetně napojení novodurové trubky.
Otázka: Jak se správně připraví konec trubky pro spojení?
Řez musí být kolmý, hrana sražená asi o 15°, konec pečlivě očištěný od otřepů a nečistot před zasunutím těsnění.
Nadpis: Typy a rozměry kanalizačních trubek s podrobným postupem instalace
Správná instalace začíná výběrem odpovídajících průměrů a typů trubek, podle účelu a umístění. Spojování KG trubek vyžaduje použití speciálních tvarovek a maziva, přičemž je nutné dodržet dilatační mezery. Pro napojení novodurové trubky se používají přechodové tvarovky. Při montáži odpadních trubek je nutné dbát na správný sklon, pevné uložení a kontrolu těsnosti. Jak rozpojit KG trubky bezpečně? Použijte vhodné nástroje a postupujte opatrně, abyste nepoškodili těsnění a hrdla.
