Přehled typů a rozměrů vodovodních trubek pro instalace

Vodovodní trubky se liší nejen materiálem, ale také průměrem a velikostí, které ovlivňují průtok a spolehlivost celé instalace. Správná volba typu trubky pro vodu je klíčová pro dlouhodobou funkčnost a odolnost systému. Tento průvodce vám pomůže orientovat se v dostupných variantách a najít ideální řešení pro váš projekt.

Přehled hlavních materiálů vodovodních trubek a jejich vlastností

Při výběru typů vodovodních trubek pro instalace je klíčové zohlednit materiál, jeho teplotní odolnost a tlakové řady. Nejčastěji se používají plastové trubky PE, PEX, PPR a PVC, dále kovové trubky měděné, nerezové a pozinkované. PEX trubky odolávají teplotám až 110 °C, měděné až 600 °C, zatímco PVC trubky nejsou vhodné pro teploty nad 60 °C. Pozinkované trubky mají životnost přibližně 15 let a hodí se spíše pro méně náročné instalace.

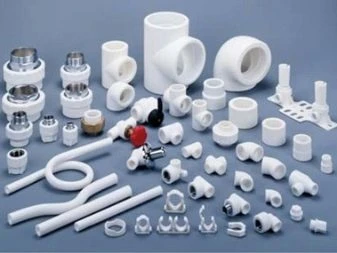

Plastové trubky (PE, PEX, PPR) jsou cenově dostupné, flexibilní a odolné proti korozi, což z nich činí ideální volbu pro většinu domácích vodovodních rozvodů. Naopak měď a nerez se používají tam, kde je potřeba vysoká pevnost a odolnost vůči teplotám a tlaku. Pozinkované trubky dnes postupně nahrazují odolnější materiály, hlavně kvůli omezené životnosti a riziku koroze.

Druhy vodovodních trubek a jejich velikosti

Velikosti trubek v instalacích se běžně pohybují od 16 do 63 mm v průměru, což odpovídá standardním rozměrům pro rozvody vody. Správné dimenzování potrubí zohledňuje požadovaný tlak, průtok a délku vedení. Tlakové řady trubek jsou nejčastěji PN10, PN16 a PN20, přičemž vyšší číslo znamená větší tlakovou odolnost.

Tip: Při výběru materiálu a velikosti vodovodní trubky nezapomeňte, že nesprávné dimenzování způsobuje snížení průtoku nebo nadměrné zatížení čerpadel. Pro domácí instalace se nejčastěji volí PEX nebo PPR trubky s průměrem 16-25 mm.

Standardní velikosti a označení vodovodních trubek v mm a palcích

Standardní velikosti a označení vodovodních trubek v mm a palcích určují správné dimenzování potrubí pro domácí i průmyslové instalace. Průměry vodovodních trubek se obvykle vyjadřují v palcích (coulích) a odpovídají jim přesné hodnoty v milimetrech, které jsou nezbytné pro správný výběr a spojování trubek.

Jaké jsou standardní průměry vodovodních trubek v mm a palcích?

Standardní průměry vodovodních trubek se uvádějí v palcích, přičemž ½ palce odpovídá 20,955 mm, ¾ palce 26,441 mm a 1 palec 33,249 mm. Pro domovní instalace se běžně používají velikosti od ½“ do 2″ (20,955 mm až 60,3 mm). Tyto rozměry umožňují správný průtok vody při typickém tlaku a minimalizují tlakové ztráty. Přesné rozměry jsou klíčové pro dimenzování potrubí a kompatibilitu spojů v instalacích podle standardů uvedených například na serveru Eagri.cz.

Jaký je rozdíl mezi HT a KG trubkami?

HT trubky slouží jako odpadní potrubí v domácnosti a jsou odolné vůči teplotám a tlakům vznikajícím při odvádění odpadních vod. Naopak KG trubky jsou určeny pro kanalizační systémy, kde musí odolávat spíše mechanickému zatížení a vnějším vlivům, jako jsou zemní tlaky. Materiálové vlastnosti HT a KG trubek odpovídají jejich funkčnímu použití, proto se nesmí zaměňovat. Správný výběr mezi HT a KG trubkami je zásadní pro dlouhodobou spolehlivost instalace.

Jaké jsou druhy potrubí používané ve vodovodních instalacích?

Ve vodovodních instalacích se nejčastěji používají plastové trubky (PE, PPR, PEX), měděné a ocelové trubky. Plastové trubky vynikají flexibilitou a odolností proti korozi, což usnadňuje instalaci a prodlužuje životnost. Měděné trubky zvládají teploty až do 600 °C a jsou vhodné pro teplovodní rozvody. Ocelové trubky jsou pevné, ale vyžadují ochranu proti korozi, a proto se používají například v průmyslových aplikacích. Výběr materiálu ovlivňuje tlakové řady trubek a správné dimenzování potrubí pro konkrétní instalaci.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Tlakové řady a teplotní odolnost trubek pro různé aplikace

Tlakové řady trubek určují jejich schopnost odolávat vnitřnímu tlaku vody a zároveň souvisejí s teplotní odolností materiálu. Pro domácí vodovodní instalace jsou běžné tlakové řady PN 10, PN 16 a PN 20. Například trubky s označením PN 16 snesou tlak při teplotě do cca 60 °C, což je ideální pro studenou i teplou vodu v běžných podmínkách. PN 20 trubky jsou pak vhodné pro teplou vodu a nízkoteplotní topení, kde teplota média může dosahovat až 90 °C.

Materiály vodovodních trubek se v tlakovém zatížení a teplotní odolnosti liší. PPR trubky, často používané pro rozvody vody, jsou dostupné v tlakové řadě PN 20 a zvládají teploty do 90 °C. PE trubky se vyrábějí s tlakem PN 10 nebo PN 16, což je dostačující pro studenou vodu a nízkotlaké instalace. PEX trubky mají vynikající odolnost vůči teplotám až 110 °C, a proto se hodí i pro vytápění a teplou vodu. Měděné trubky patří k nejodolnějším a zvládají teploty až 600 °C, což je důležité pro speciální aplikace, například v průmyslu nebo vysokoteplotních instalacích.

Volba správné tlakové řady trubky je klíčová pro bezpečnost a životnost instalace. Nesprávné dimenzování potrubí nebo nevhodný materiál mohou vést k předčasnému poškození a únikům vody.

Tabulka s velikostmi a typy vodovodních trubek pro instalace

Tip: Při výběru průměru a typu vodovodní trubky vždy zvažte jak tlakové řady trubek, tak jejich teplotní odolnost vzhledem k použitému médiu. Dimenzování potrubí musí odpovídat provozním podmínkám, aby byla zajištěna dlouhá životnost instalace.

Metody spojování a instalace vodovodních trubek podle materiálu

Správný výběr spojovacích metod a dodržení pravidel instalace jsou klíčové pro funkčnost a dlouhou životnost vodovodních systémů. Zde najdete návod na výběr správných typů a průměrů trubek pro vodovod v závislosti na materiálu a způsobu spojování.

Spojování PE trubek

PE trubka se nejčastěji spojuje svěrnými tvarovkami, elektrotvarovkami nebo svařováním na tupo. Svěrné tvarovky umožňují rychlou montáž bez speciálního vybavení, zatímco svařování na tupo poskytuje trvalý, pevný a těsný spoj vhodný pro tlakové řady trubek. Elektrotvarovky využívají elektrický odpor k místnímu roztavení materiálu a spojení. Pro instalaci je důležité respektovat minimální poloměr ohybu PE trubek, který činí 20-25 násobek jejich průměru (například u DN 32 je to 70-80 cm), aby se zabránilo poškození potrubí.

Spojování PPR trubek

PPR trubka se spojuje polyfúzním svařováním, při kterém se konce trubek a tvarovek zahřejí na teplotu cca 260 °C a následně lisují k sobě. Tento způsob zaručuje pevný a homogenní spoj, který je odolný vůči tlaku i chemickým vlivům. Polyfúzní svařování je vhodné pro dimenzování potrubí s ohledem na tlakové řady a umožňuje instalaci vodovodních trubek s různými velikostmi.

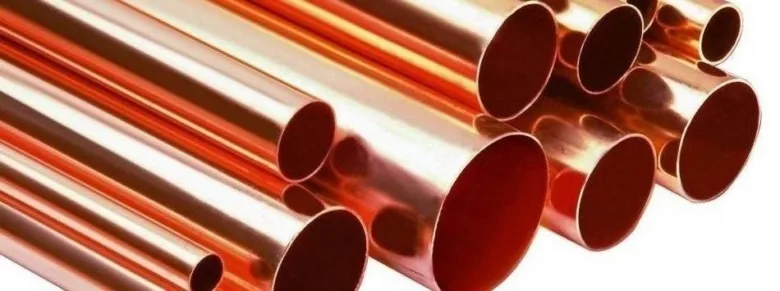

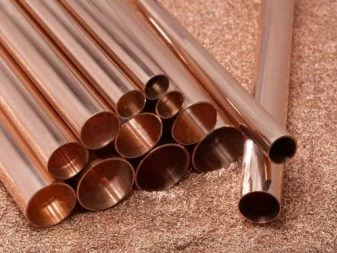

Spojování měděných trubek

Měděná trubka se spojuje tradičním pájením nebo moderním lisováním. Pájení využívá roztavený kov k vytvoření pevného a trvanlivého spoje odolného vysokým teplotám až do 600 °C. Lisování nabízí rychlejší a čistší montáž bez ohně, zároveň zachovává vysokou pevnost spoje. Měděné trubky jsou vhodné pro instalace s vyššími nároky na odolnost materiálu a teplotní stabilitu.

—

FAQ

Otázka: Jaké jsou nejběžnější materiály vodovodních trubek?

Nejběžnější materiály jsou PE, PEX, PPR a PVC pro plastové trubky, dále měď, nerez a pozink pro kovové instalace. PE a PEX jsou flexibilní, zatímco měděné trubky odolávají teplotám až 600 °C.

Otázka: Jak se měří průměr vodovodních trubek?

Průměr se uvádí jako vnější rozměr v milimetrech nebo palcích; například ½ palce odpovídá 20,955 mm, ¾ palce 26,441 mm a 1 palec 33,249 mm.

Otázka: Co znamenají tlakové řady PN 10, PN 16 a PN 20?

Tlakové řady určují maximální provozní tlak a teplotu trubek: PN 10 do 45 °C, PN 16 do 60 °C a PN 20 do 70 °C; PN 20 je vhodné pro rozvody teplé vody.

Otázka: Jak se spojují PE trubky?

PE trubky se spojí svěrnými tvarovkami, elektrotvarovkami nebo svařováním na tupo, čímž vzniká pevný a těsný spoj.

Otázka: Jaká je doporučená hloubka uložení vodovodních trubek?

V ČR se doporučuje uložit trubky do hloubky 80-120 cm pod terénem, aby se zabránilo jejich zamrznutí.

Otázka: Jaký průměr trubky je vhodný pro rodinný dům?

Pro rodinné domy je běžně doporučován průměr DN 32 mm, který zajistí dostatečný průtok a nízké tlakové ztráty.

Otázka: Jaká je životnost PE trubek?

Životnost PE trubek je minimálně 50 let díky jejich odolnosti vůči korozi a mechanickému opotřebení.

Otázka: Jaký je rozdíl mezi HT a KG trubkami?

HT trubky slouží pro odpadní potrubí s vyšší odolností vůči teplotám, KG trubky jsou kanalizační, liší se materiálem a chemickou odolností.

Otázka: Jak ovlivňuje tvrdost vody výběr materiálu trubek?

Tvrdá voda urychluje korozi kovových trubek, proto se do takové vody doporučují nerezové nebo plastové materiály.

Otázka: Jaký je minimální poloměr ohybu PE trubek?

Minimální poloměr ohybu je 20-25× průměr trubky, například u DN 32 to znamená 70-80 cm, aby se zabránilo poškození.

Otázka: Jak se spojují PPR trubky?

PPR trubky spojují polyfúzním svařováním zahřátím a lisováním do pevného, homogenního spoje.

Otázka: Jak se spojují měděné trubky?

Měděné trubky se spojují pájením nebo lisováním, které zajišťují vysokou pevnost a odolnost vůči vysokým teplotám.

Otázka: Jak správně izolovat vodovodní trubky proti zamrznutí?

Izolace by měla být dostatečně silná, použijte pěnový polystyren nebo speciální izolační materiály a trubky ukládejte do doporučené hloubky 80-120 cm.

Otázka: Jak dimenzovat potrubí s ohledem na tlakové ztráty?

Dimenzování vychází z délky potrubí a požadované spotřeby vody; větší průměr snižuje tlakové ztráty a zajišťuje optimální průtok.

Otázka: Jaké materiály trubek jsou vhodné pro instalace v exteriéru?

Pro venkovní instalace jsou vhodné UV odolné plastové trubky nebo kovové trubky s odpovídající izolací a ochranou proti povětrnostním vlivům.

Doporučení pro uložení a ochranu vodovodních trubek

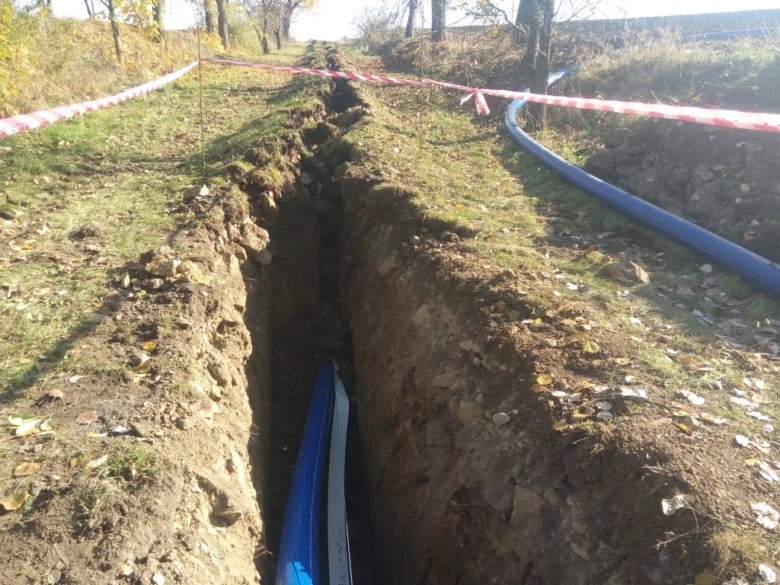

Doporučená hloubka uložení vodovodních trubek se pohybuje mezi 80 až 120 cm pod terénem. Tato hloubka zajistí, že potrubí bude chráněno před mrazem a mechanickým poškozením. Pro správnou ochranu je nezbytné uložit trubky do pískového lože, které tlumí tlak kamenů a zabraňuje jejich průrazu. Pískové lože by mělo mít minimálně 10 cm vrstvy pod i nad potrubím.

Izolace trubek je klíčová pro prevenci zamrznutí a kondenzace, zejména u instalací v chladnějších oblastech nebo tam, kde trubky procházejí nevytápěnými prostory. Vhodné materiály izolace zahrnují pěnový polyethylen, pěnový polystyren a speciální izolační pásky určené pro vodovodní trubky. Správná izolace zároveň přispívá k dlouhodobé životnosti potrubí a snižuje riziko vzniku prasklin.

Při pokládce je důležité respektovat dimenzování potrubí a tlakové řady trubek, které zohledňují průměry vodovodních trubek a jejich materiály. Nesprávné dimenzování může vést ke ztrátám tlaku a zkrácení životnosti instalace.

Jak se měří průměr vodovodních trubek pro instalace

Průměr vodovodních trubek se měří vnější nebo vnitřní hodnotou, přičemž pro výpočet průtoku a dimenzování potrubí je rozhodující vnitřní průměr. Hlavní typy trubek pro vodu mají různé velikosti a materiály, které ovlivňují jejich pevnost a vhodnost pro konkrétní instalace.

Doporučené izolační materiály pro vodovodní trubky:

• Pěnový polyethylen – flexibilní a odolný proti vlhkosti
• Pěnový polystyren – pevný, vhodný pro vnější prostory
• Izolační pásky – snadná aplikace na spojích a obloucích
• Minerální vlna – na místech s vyšší teplotní zátěží

Tip: Častou chybou je nedostatečné pískové lože nebo využití nevhodné izolace, což zvyšuje riziko poškození trubek mrazem nebo mechanickým tlakem. Pro koho se to hodí: instalace v exteriéru a chladných prostorách. Pro koho NE: vnitřní instalace bez rizika mrazu, kde izolace není nutná.

Porovnání životnosti a údržby různých typů trubek

Životnost trubek se výrazně liší podle materiálu, což ovlivňuje i údržbu a spolehlivost celé vodovodní instalace. PE trubky patří k nejodolnějším plastovým materiálům a v reálných podmínkách dosahují minimálně 50 let trvanlivosti. Jejich údržba spočívá hlavně v pravidelných vizuálních kontrolách a ochraně proti mechanickému poškození. Naopak pozinkované ocelové trubky mají životnost přibližně 15 let a často trpí korozí, zvláště ve vlhkém prostředí nebo při kontaktu s agresivní vodou. To vyžaduje častější kontroly a případné výměny. Měděné trubky představují velmi trvanlivý materiál s životností přes 50 let, odolávají korozi a chemickým vlivům, a proto bývají preferovanou volbou pro náročnější instalace. Další plastové typy jako PEX a PPR se řadí mezi moderní materiály s životností kolem 40-50 let, mají nízké nároky na údržbu a odolnost vůči tlakovým řadám trubek i chemickým látkám.

V tabulce jsou uvedeny základní informace o životnosti, údržbě a běžných problémech u různých druhů vodovodních trubek a jejich velikostí:

Odborná rada: Při dimenzování potrubí a volbě materiálu zvažte tlakové řady trubek a materiály vodovodních trubek vhodné pro daný typ instalace. Správný výběr typů a velikostí trubek pro vodovod výrazně ovlivní spolehlivost a životnost celé sítě. Častou chybou je poddimenzování průměrů vodovodních trubek, což vede k poklesům tlaku a rychlejšímu opotřebení. Proto doporučuji při plánování instalace využít návod na výběr správných typů a průměrů trubek pro vodovod.

Výběr trubek podle typu budovy a specifických podmínek

Volba správného typu a velikosti vodovodní trubky závisí především na typu budovy a konkrétních instalačních podmínkách. Pro rodinné domy se běžně používají polyethylenové (PE) trubky s průměrem DN 32 mm, které zajišťují dostatečný průtok vody a snadnou instalaci. Tento materiál nabízí dobrou odolnost vůči korozi a vhodnou flexibilitu pro běžné domácí rozvody.

V bytových domech je nutné počítat s vyššími nároky na průtok a tlak, proto se často volí větší průměry trubek, například DN 40 až DN 50 mm, a materiály jako měď nebo vícevrstvé plastové trubky. Tyto velikosti a druhy vodovodních trubek pro domácí instalace zajišťují stabilní dodávku vody do více odběrných míst najednou.

Průmyslové objekty vyžadují robustní a odolné materiály, nejčastěji kovové trubky, které unesou vyšší tlakové řady trubek a zvýšené mechanické namáhání. Dimenzování potrubí v těchto případech musí zohlednit větší průtoky a specifické požadavky na chemickou odolnost.

Specifika instalace v exteriéru vyžadují použití trubek s dostatečnou tepelnou izolací a odolností proti UV záření. Při rekonstrukcích je vhodné kombinovat nové materiály s existujícím potrubím, což často znamená volbu trubek kompatibilních s původními rozměry.

• Rodinný dům: PE trubky DN 32 mm, vhodné pro standardní domácí rozvody
• Bytový dům: větší průměry DN 40-50 mm, měď nebo vícevrstvé trubky
• Průmyslový objekt: kovové trubky, dimenzování na vyšší tlakové řady

Tip: Častou chybou je poddimenzování průměru vodovodní trubky, což vede k poklesu tlaku a sníženému komfortu užívání. Pro složitější instalace doporučuji konzultaci s odborníkem, který pomůže správně zvolit typ a velikost trubek v závislosti na konkrétních parametrech budovy.

Jak vybrat správný průměr vodovodní trubky pro instalaci

Pro výběr správného průměru vodovodní trubky je třeba zvážit počet odběrných míst, požadovaný průtok a tlakové ztráty v potrubí. Tabulka s velikostmi a typy vodovodních trubek pro instalace pomůže rychle určit optimální rozměr podle konkrétního použití a materiálu.

Vliv tvrdosti a chemického složení vody na volbu materiálu trubek

Tvrdost vody, definovaná obsahem vápníku (Ca2+) a hořčíku (Mg2+) v koncentracích nad 3 mmol/l, zvyšuje riziko tvorby vodního kamene a urychluje korozi kovových trubek, zejména měděných a pozinkovaných ocelových. Měděné trubky mohou při tvrdé vodě vykazovat sníženou korozivzdornost, což vede ke zkrácení jejich životnosti pod 30 let a k častějším únikům. Pozinkované ocelové trubky mají životnost přibližně 15 let a jsou kvůli korozi nevhodné pro teplou vodu s vyšší tvrdostí. Proto je nezbytné při volbě materiálu trubek zohlednit nejen tvrdost, ale i další chemické parametry vody, například pH a obsah chloridů, které ovlivňují korozní agresivitu.

Plastové trubky z materiálů jako PPR (polypropylen random copolymer) a PEX (retikulovaný polyetylen) vykazují vysokou chemickou odolnost vůči agresivním látkám ve vodě, včetně zvýšené tvrdosti a obsahu chloridů. Tyto trubky eliminují riziko koroze a jsou vhodné pro instalace s tvrdou vodou, přičemž jejich tlakové řady PN 10 až PN 20 umožňují použití v běžných domácích rozvodech i v topných systémech do teplot 60-110 °C. Navíc plastové trubky umožňují flexibilní volbu průměrů, například ½“ (20,955 mm), ¾“ (26,441 mm) a 1″ (33,249 mm), což usnadňuje správné dimenzování potrubí podle požadavků na tlak a průtok.

Nerezové ocelové trubky jsou ideální volbou pro velmi agresivní chemické složení vody, například při vysokém obsahu chloridů nebo nízkém pH pod 7, protože kombinují vysokou korozivzdornost s mechanickou pevností spojů trubek. Jsou vhodné pro dlouhodobé instalace v náročných podmínkách, včetně teplot až 600 °C, například v topných systémech nebo průmyslových aplikacích. Jejich vyšší pořizovací cena však vyžaduje pečlivé zvážení poměru cena/výkon v závislosti na konkrétním chemickém složení vody a plánované životnosti instalace.

Správné dimenzování potrubí musí zohlednit nejen tlakové řady trubek (např. PN 10, PN 16, PN 20 u PPR a PE trubek), ale i velikosti trubek v instalacích, které odpovídají požadovanému průtoku a tlaku vody. Nesprávný výběr průměru může vést k nadměrným tlakovým ztrátám a sníženému komfortu užívání vody. Častou chybou je poddimenzování hlavního přívodu, kdy se používají trubky o průměru ½“ místo doporučených ¾“ nebo 1″, což omezuje průtok a zvyšuje tlakové ztráty.

Tip: Při agresivním chemickém složení vody doporučuji volit nerezové trubky nebo kvalitní plastové materiály jako PEX či PPR s odpovídající tlakovou řadou. Současně je vhodné provést úpravu vody (např. změkčení) pro prodloužení životnosti instalace a minimalizaci koroze.

Shrnutí vlivu tvrdosti a chemického složení vody na volbu materiálu trubek

Volba materiálu a velikosti trubek tedy přímo souvisí s parametry vody, které ovlivňují korozivzdornost, tlakové řady a dimenzování potrubí. Pro tvrdou a agresivní vodu se doporučují plastové nebo nerezové trubky, zatímco kovové trubky jsou vhodné spíše pro měkkou vodu a aplikace s nižší korozní zátěží.

Správné dimenzování potrubí s ohledem na tlakové ztráty a spotřebu vody

Dimenzování potrubí představuje klíčový krok pro zajištění optimálního průtoku vody a minimalizaci tlakových ztrát v instalacích. Tlakové ztráty rostou s délkou potrubí a současně klesají s rostoucím průměrem trubky. Proto je nutné správně zvolit průměr trubky podle délky vedení a očekávané spotřeby vody.

Pro většinu rodinných domů se jako ideální volba osvědčuje PE trubka DN 32 mm. Tento rozměr zajišťuje dostatečný průtok při běžné spotřebě kolem 1,5 až 2,5 m³ za hodinu a zároveň snižuje tlakové řady trubek na přijatelné hodnoty. Při delších vedeních nad 30 metrů nebo vyšší spotřebě je vhodné uvažovat o průměru DN 40 mm, aby se zabránilo nadměrnému poklesu tlaku.

Návod na výběr správných typů a průměrů trubek pro vodovod

Níže uvedená tabulka s velikostmi a typy vodovodních trubek pro instalace nabízí orientační přehled doporučených průměrů podle délky potrubí a průtoku. Pro přesný návrh dimenzování potrubí doporučuji konzultaci s odborníkem, který zohlední tlakové ztráty a specifika konkrétní instalace.

Tip: Častou chybou je poddimenzování potrubí, které vede k nadměrným tlakových ztrátám a nedostatečnému průtoku. Proto je lepší zvolit o stupeň větší průměr, pokud si nejste jisti přesným výpočtem.

Správné dimenzování potrubí zohledňuje nejen typy trubek pro vodu a jejich materiály, ale i tlakové řady trubek v dané instalaci. Výběr správného průměru a délky trubek výrazně ovlivňuje efektivitu a životnost vodovodního systému.

Specifika instalace a údržby trubek v netradičních podmínkách

Materiály a odolnost trubek pro venkovní instalace

Instalace vodovodních trubek v exteriéru vyžaduje použití materiálů s vysokou odolností vůči UV záření, povětrnostním vlivům a mechanickému namáhání. Pro venkovní rozvody jsou vhodné především PE trubky z HDPE (PE100), které mají UV stabilizaci a odolávají teplotám od -40 °C do +60 °C. Alternativou jsou vícevrstvé trubky s hliníkovou vrstvou (PEX-AL-PEX), které kombinují flexibilitu s nízkou tepelnou roztažností a zvýšenou mechanickou pevností. PVC trubky se pro venkovní instalace nedoporučují kvůli omezené odolnosti nad 60 °C a citlivosti na UV záření.

Izolace a ochrana potrubí

Pro zabránění zamrznutí vody je nutné zajistit izolaci potrubí s minimální tloušťkou 20 mm, ideálně z pěnového polyetylenu nebo elastomerové pěny s uzavřenou buněčnou strukturou. Izolace snižuje tepelné ztráty a chrání potrubí při teplotách pod bodem mrazu. Kromě izolace se doporučuje instalovat trubky do chrániček z HDPE nebo PVC, které poskytují mechanickou ochranu proti poškození při zemních pracích. Hloubka uložení potrubí by měla být minimálně 80-120 cm pod terénem, aby bylo zajištěno dostatečné krytí proti mrazu.

Flexibilita materiálů při rekonstrukcích

Při rekonstrukcích starších objektů se osvědčují flexibilní trubky, jako jsou PEX nebo vícevrstvé PE-AL-PEX, které umožňují snadnější vedení potrubí v omezených prostorách a komplikovaných trasách. Tyto trubky mají průměry běžně od 16 do 32 mm, což odpovídá standardním velikostem pro vnitřní i venkovní rozvody. Flexibilita materiálu navíc snižuje riziko vzniku trhlin při pohybu stavby nebo teplotních změnách.

Kontrola a údržba spojů

Údržba vodovodních trubek v netradičních podmínkách vyžaduje pravidelnou kontrolu spojů a těsnění, ideálně minimálně jednou ročně. Spoje PE trubek se provádějí elektrotvarovkami nebo svařováním na tupo, které musí být provedeny s maximální přesností, aby nedocházelo k únikům. U PPR trubek je klíčové správné polyfúzní svařování, u měděných trubek pak kontrola pájených nebo lisovaných spojů. Častou chybou je podcenění pevnosti spojů v exteriéru, což vede k prasklinám a následným únikům vody.

Mechanická ochrana a bezpečnost

Při venkovních instalacích je nezbytné chránit potrubí před mechanickým poškozením, zejména při stavebních nebo zemních pracích. Doporučuje se použití chrániček a pevné fixace potrubí, aby nedocházelo k pohybu a namáhání spojů. Nevhodné je také vedení potrubí v místech s vysokou zátěží bez dostatečné ochrany, což může způsobit deformace nebo praskliny.

Pro koho jsou venkovní instalace vhodné a kdy raději zvolit jiné řešení

Venkovní instalace s použitím UV stabilizovaných PE nebo vícevrstvých trubek jsou vhodné pro rodinné domy, zahradní zavlažování a rekonstrukce s omezeným prostorem. Nevhodné jsou pro instalace, kde není možné zajistit minimální hloubku uložení potrubí nebo dostatečnou izolaci, například v extrémně chladných oblastech bez možnosti pravidelné údržby.

Tip: Při instalaci v netradičních podmínkách doporučuji konzultovat výběr trubek s odborníkem, který zohlední tlakové řady trubek a správné dimenzování potrubí podle vašeho konkrétního projektu.

Časté dotazy (FAQ) k typům a velikostem vodovodních trubek

Otázka: Jaké jsou nejběžnější materiály vodovodních trubek?

Nejběžnější materiály vodovodních trubek zahrnují plastové druhy jako PE, PEX, PPR a PVC a kovové varianty jako měď, nerezová ocel a pozinkovanou ocel. Plastové trubky jsou flexibilní a odolné vůči korozi, měď pak nabízí vysokou tepelnou odolnost až do 600 °C.

Otázka: Jak se měří průměr vodovodních trubek?

Průměr trubek se uvádí nejčastěji vnější v milimetrech nebo v palcích. Například ½ palce odpovídá 20,955 mm, ¾ palce je 26,441 mm a 1 palec měří 33,249 mm. Pro přesné dimenzování je důležité znát vnitřní průměr, který ovlivňuje průtok vody.

Otázka: Co znamenají tlakové řady PN 10, PN 16 a PN 20?

Tlakové řady označují maximální provozní tlak a teplotu trubek. PN 10 je určen pro tlak do 10 barů a teplotu do 45 °C, PN 16 do 16 barů a 60 °C, PN 20 do 20 barů a 70 °C. PN 20 se používá zejména pro rozvody teplé vody a nízkoteplotní topení.

Otázka: Jak se spojují PE trubky?

PE trubky se spojují svěrnými tvarovkami, elektrotvarovkami nebo svařováním na tupo. Svařování na tupo zaručuje pevný, trvanlivý a vodotěsný spoj vhodný i pro tlakové řady PN 16 a vyšší.

Otázka: Jaká je doporučená hloubka uložení vodovodních trubek?

V České republice se doporučuje uložit vodovodní trubky do hloubky 80 až 120 cm pod povrchem, kde je půda chráněna před mrazem, což zabraňuje zamrznutí potrubí v zimních měsících.

Otázka: Jaký průměr trubky je vhodný pro rodinný dům?

Pro většinu rodinných domů je optimální PE trubka s průměrem DN 32 mm, která zajistí dostatečný průtok vody i při běžné spotřebě, a zároveň minimalizuje tlakové ztráty v instalaci.

Otázka: Jaká je životnost PE trubek?

Životnost PE trubek se pohybuje minimálně kolem 50 let díky odolnosti proti korozi, chemickému poškození a mechanickému namáhání. To je významná výhoda oproti některým kovovým materiálům.

Otázka: Jaký je rozdíl mezi HT a KG trubkami?

HT trubky jsou určeny pro odpadní systémy (odpadní voda), zatímco KG trubky jsou primárně pro kanalizační systémy s větším průměrem. Liší se materiálem a odolností vůči chemikáliím a mechanickému namáhání.

Otázka: Jak ovlivňuje tvrdost vody výběr materiálu trubek?

Tvrdá voda může zvýšit riziko koroze u kovových trubek, proto se do oblastí s tvrdou nebo agresivní vodou doporučují nerezové nebo plastové materiály, které odolávají usazování vodního kamene.

Otázka: Jaký je minimální poloměr ohybu PE trubek?

Minimální poloměr ohybu PE trubek je zhruba 20 až 25 násobek jejich průměru. Pro trubku DN 32 mm tedy platí ohyb s poloměrem kolem 70 až 80 cm, aby nedošlo k mechanickému poškození a zachovala se funkčnost potrubí.

Otázka: Jak se spojují PPR trubky?

PPR trubky se spojují metodou polyfúzního svařování, kdy se konce trubek zahřejí na specifickou teplotu a následně spojí do pevného a vodotěsného spoje, který odolá i vysokému tlaku a teplotě.

Otázka: Jak se spojují měděné trubky?

Měděné trubky se tradičně spojují pájením, které zajišťuje vysokou pevnost a odolnost spojů vůči teplotám přes 600 °C, případně lisováním, které umožňuje rychlou montáž bez použití otevřeného ohně.

Otázka: Jak správně izolovat vodovodní trubky proti zamrznutí?

Izolace by měla být dostatečně tlustá, ideálně z pěnového polystyrenu nebo speciálních izolačních materiálů určených pro potrubí. Trubky je vhodné uložit do hloubky 80-120 cm a izolaci doplnit o ochranný plášť proti mechanickému poškození.

Otázka: Jak dimenzovat potrubí s ohledem na tlakové ztráty?

Dimenzování potrubí vychází z délky rozvodu a spotřeby vody. Větší průměr trubky snižuje tlakové ztráty a zajišťuje správný průtok, zatímco menší průměry mohou vést k hlučnosti a ztrátám tlaku, což je třeba zohlednit při návrhu instalace.

Otázka: Jaké materiály trubek jsou vhodné pro instalace v exteriéru?

Pro venkovní instalace jsou vhodné UV odolné plastové trubky, například PE s UV stabilizátory, nebo kovové trubky opatřené izolační vrstvou a ochranou proti povětrnostním vlivům, které zajistí dlouhodobou funkčnost a odolnost.
