Správné barevné a číselné označení vodičů podle norem ČR
Správné barevné značení vodičů a číselné označení vodičů zajišťuje přehlednost a bezpečnost každé elektrické instalace. Použití návlaček na vodiče a kabelových štítků podle platných norem usnadňuje identifikaci jednotlivých obvodů a minimalizuje riziko chyb při údržbě či opravách. Dodržování těchto pravidel je nezbytné pro profesionální a bezpečnou elektroinstalaci.
💡 Důležité na úvod
- Fázové vodiče L1, L2, L3 se označují barvami hnědá, černá a šedá podle ČSN a IEC.
- Nulový vodič N má světle modrou barvu, ochranný vodič PE je žlutozelený bez přebarvování.
- Číselné označení se používá u vícežilových kabelů s více než 6 vodiči pro lepší identifikaci.
- Kabelové štítky musí mít minimální velikost 3,5 mm a být trvanlivé podle ČSN EN 13501-1.
- Bezpečnostní práce zahrnuje vypnutí napájení a ověřování vodičů měřením, protože barva nemusí vždy odpovídat funkci.
Jak správně označit vodiče barvami a čísly
Jak správně označit vodiče barvami a čísly podle norem

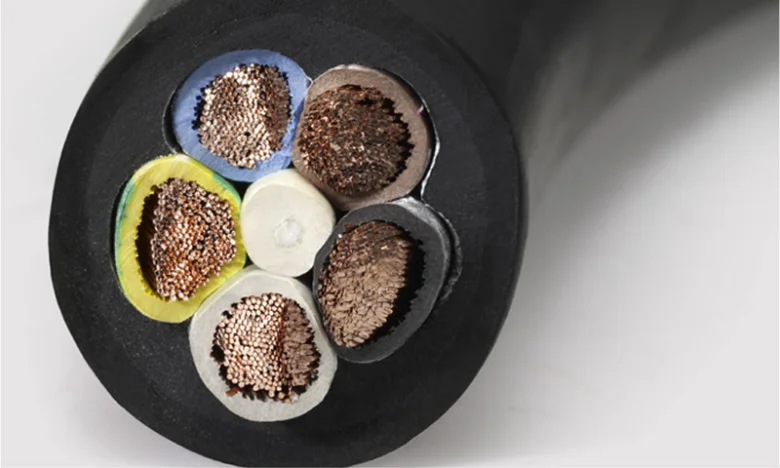

Barevné značení vodičů je v elektroinstalaci podle ČSN 33 2000-5-51 a IEC 60445 přesně definováno pro jednoznačnou identifikaci jednotlivých vodičů. Fázové vodiče L1, L2 a L3 mají barvy hnědou, černou a šedou, nulový vodič je světle modrý a ochranný vodič PE je vždy žlutozelený. Číselné označení vodičů se používá hlavně u kabelů s více než šesti vodiči, kde barevné značení nemusí být dostatečné – čísla jsou aplikována na návlačky na vodiče nebo kabelové štítky.
Jak barevně a čísly označit vodiče v elektrické instalaci
- Používejte hnědou barvu pro fázový vodič L1, černou pro L2 a šedou pro L3 podle platných norem
- Nulový vodič označte světle modrou barvou, aby se odlišil od fází
- Ochranný vodič PE musí mít žlutozelené barevné značení, což je povinné pro bezpečnost
- U kabelů s více než šesti vodiči aplikujte číselné označení na jednotlivé vodiče pomocí návlaček nebo štítků
- Dodržujte normy ČSN 33 2000-5-51 a IEC 60445 pro správnou identifikaci a bezpečnost elektroinstalace
Tip: Častou chybou je zaměňování barev fázových vodičů, proto vždy používejte oficiální barevné označení a doplňte ho číselným značením u vícežilových kabelů.
Pomůcky a materiály pro označování vodičů
Pro správné označení vodičů barvami a čísly je nezbytné použít vhodné pomůcky, které zajistí trvanlivost a čitelnost značení v elektroinstalaci. Mezi základní vybavení patří návlačky na vodiče, kabelové štítky a popisovací bužírky, jejichž výběr závisí na průřezu vodiče a požadavcích na odolnost materiálu.
Typy návlaček pro označování vodičů
Návlačky na vodiče mají standardní délku 35 mm a jsou určeny pro vodiče s průřezem od 0,5 do 10 mm². Správná velikost návlačky je zásadní pro pevné upevnění a dlouhodobou čitelnost označení. Návlačky umožňují přesné číselné označení vodičů, což usnadňuje orientaci při revizi elektroinstalace a zajišťuje bezpečnost. Pro fázové vodiče L1, L2, L3 i ochranný vodič PE se doporučuje kombinovat barevné značení vodičů s čísly na návlačkách, aby bylo jasné, který vodič je který.
Materiály a požadavky kabelových štítků
Kabelové štítky musí mít minimální velikost 3,5 mm, aby byla zajištěna dobrá viditelnost popisu. Materiály štítků musí splňovat třídu reakce na oheň A1, A2 nebo B podle ČSN IEC, což zaručuje vysokou odolnost proti hoření a bezpečnost v elektroinstalaci. Štítky se často používají pro barevné značení vodičů s popisem fází nebo nuláku, přičemž jejich odolnost musí vyhovovat provozním podmínkám, například teplotám do 105 °C.
| Pomůcka | Minimální velikost | Průřez vodiče | Materiál (třída reakce na oheň) |
|---|---|---|---|
| Návlačky | 35 mm délka | 0,5-10 mm² | Standardní elektroplast |
| Kabelové štítky | 3,5 mm | Vhodné pro všechny průřezy | Třídy A1, A2 nebo B |
| Popisovací bužírky | Různé velikosti | Podle typu vodiče | Odolné proti teplu a mechanice |
Označení holých a ochranných vodičů
Označení holých a ochranných vodičů patří k základním požadavkům bezpečné elektroinstalace podle platných norem ČSN 33 2000-5-51 ed. 2 a IEC 60445 ed. 6. Holý vodič, který plní funkci nulového vodiče (N), musí být označen modrou páskou o šířce 15 až 100 mm, připevněnou na viditelném místě vodiče. Toto barevné značení modrou páskou zajišťuje jednoznačnou identifikaci nuláku a usnadňuje bezpečnou manipulaci i kontrolu během revize elektroinstalace.
Ochranný vodič (PE) se označuje výhradně žlutozelenou barvou, která nesmí být přebarvována ani používána pro jiné účely. Povrch vodiče musí být pokryt pravidelnými pruhy žlutozelené barvy v rozsahu 30 až 70 % jeho délky s intervaly 15 mm. Pokud je vodič holý, je povinné použít dvoubarevnou žlutozelenou lepicí pásku, která odpovídá vzorníku RAL a je odolná vůči mechanickému poškození i vlivům prostředí. U koncentrických vodičů není nutné barevné označení po celé délce, ale konce a přístupná místa musí být označeny zelenožlutou kombinací, grafickou značkou ochranného uzemnění nebo písmeno-číslicovým zápisem PE.
Jak správně barevně označit elektrické vodiče
- Použijte modrou pásku o šířce 15-100 mm pro označení holého nulového vodiče (N) na viditelném místě
- Ochranný vodič PE označte žlutozelenými pruhy pokrývajícími 30-70 % povrchu vodiče v pravidelných intervalech 15 mm
- U holých vodičů používejte dvoubarevnou žlutozelenou pásku, která odpovídá vzorníku RAL a je trvanlivá
- Konce a přístupná místa koncentrických vodičů označte zelenožlutou barvou, grafickou značkou nebo písmeno-číslicovým označením PE
- Doporučuje se doplnit barevné značení návlačkami a kabelovými štítky s číselným označením pro přesnou identifikaci vodičů při revizi elektroinstalace
- Fázové vodiče L1, L2, L3 označte standardními barvami: hnědá (L1), černá (L2), šedá (L3)
Tip: Častou chybou je použití modré pásky na holém vodiči v délce kratší než 15 mm, což ztěžuje jeho spolehlivou identifikaci při revizi elektroinstalace.
Pro koho se to hodí: Tento způsob označení je nezbytný pro všechny elektrické instalace v budovách a průmyslových objektech, kde se vyžaduje jasná a trvalá identifikace vodičů podle ČSN IEC. Naopak v jednoduchých provizorních zapojeních nebo u vodičů s již barevnou izolací není vždy nutné doplňovat modrou pásku na holé nulové vodiče.
Kombinace barevného a číselného označení vodičů
Kombinace barevného a číselného označení vodičů představuje efektivní způsob, jak zajistit jednoznačnou identifikaci jednotlivých žil v kabelu s více než 6 vodiči. Tento přístup se často využívá u rozsáhlejších elektroinstalací, kde samotné barevné značení nemusí být dostatečně přehledné. Následující podsekce popisují výhody tohoto systému a základní požadavky na číselné značení.
Výhody kombinovaného barevného a číselného označení
Barevné značení vodičů poskytuje rychlou orientaci podle funkce, například fázové vodiče L1, L2, L3 mají standardní barvy, nulový vodič (N) a ochranný vodič PE jsou rovněž barevně odlišeny. U vícežilových kabelů s více než 6 žilami však barevné rozlišení často nestačí, proto se číselné označení vodičů kombinuje s barevným značením. Díky tomu je identifikace přesnější a minimalizuje se riziko záměny při instalaci nebo revizi elektroinstalace. Tento systém rovněž usnadňuje servis, protože i při složitějších zapojeních lze jednoduše určit konkrétní vodič podle jeho čísla a barvy.
Požadavky na číselné značení vodičů
Číselné označení vodičů musí být trvanlivé, čitelné a odolné vůči mechanickému opotřebení, aby se zachovala jeho funkčnost po celou dobu životnosti instalace. Nejčastěji se používají návlačky na vodiče s vytištěnými čísly nebo kabelové štítky, které jsou odolné vůči olejům, vlhkosti a UV záření. Správné označení zahrnuje jednoznačné číslo, které odpovídá dokumentaci elektroinstalace. Postup označení vodičů podle čísel a barev v praxi vypadá takto:
- Výběr návlaček – zvolte návlačky s čísly odpovídajícími počtu vodičů ve vícežilovém kabelu
- Aplikace barevného značení – přiřaďte standardní barvy podle funkce vodičů, např. hnědá pro L1, černá pro L2, šedá pro L3
- Nasazení číselných návlaček – pevně umístěte návlačky na viditelné místo každého vodiče
- Kontrola čitelnosti – zajistěte, aby byla čísla jasně čitelná i po instalaci a zatížení vodičů
Tip: Častou chybou je použití návlaček bez dostatečné odolnosti, které se po čase poničí a čísla nejsou čitelná. Pro koho se tento způsob hodí, jsou hlavně instalace s rozsáhlým počtem vodičů, kde barevné značení samo o sobě nestačí; naopak u jednoduchých rozvodů s menším počtem vodičů může být číselné označení nadbytečné.
Značení vodičů v průmyslových instalacích
V průmyslových elektroinstalacích, kde vícežilové kabely obsahují často více než 20 vodičů, je klíčové zajistit přehledné a trvanlivé označení jednotlivých vodičů. Kombinace barevného značení vodičů a číselného označení výrazně usnadňuje identifikaci a údržbu rozvodů. Barevné značení zpravidla odlišuje fázové vodiče L1, L2, L3, nulový vodič a ochranný vodič PE podle platných norem ČSN IEC, zatímco číselné označení doplňuje přesnou identifikaci jednotlivých žil v kabelu.
Pro správné označení vodičů v průmyslových instalacích doporučuji používat profesionální štítkovače, které tisknou na odolné materiály přizpůsobené podmínkám prostředí. Návlačky na vodiče a kabelové štítky by měly být odolné vůči teplu, vlhkosti a chemickým vlivům, aby značení vydrželo celou životnost instalace.
- Používejte standardní barevné kódy podle normy pro fázové vodiče L1 (hnědá), L2 (černá), L3 (šedá), nulový vodič (modrá) a ochranný vodič PE (zelenožlutá)
- Doplňte barevné značení číselným označením jednotlivých žil ve vícežilových kabelech
- Zvolte návlačky na vodiče a kabelové štítky z odolného plastu nebo speciálních fólií
- Využívejte štítkovače s jasným a stálým tiskem pro lepší čitelnost a dlouhou životnost
Návod na barevné značení vodičů 220 V
Podle českých norem se pro 220 V instalace používají tyto barvy: hnědá nebo černá pro fázi, modrá pro nulák a zelenožlutá pro ochranný vodič PE. Dodržení tohoto standardu zvyšuje bezpečnost a usnadňuje revize elektroinstalace.
Výběr materiálů pro označení s ohledem na prostředí
Materiály pro označení vodičů musí spolehlivě odolávat vlhkosti, teplotám do 105 °C a chemikáliím, aby zajistily dlouhodobou čitelnost a bezpečnost elektroinstalace. V prostředích s vyšší vlhkostí je vhodné používat návlačky na vodiče a kabelové štítky z polyesteru, který je voděodolný a zároveň pružný. Pro teplotně náročnější podmínky, například u fázových vodičů L1, L2 a L3 v průmyslových zařízeních, se doporučuje nylon, jež vydrží opakované tepelné namáhání. Akryl je pak vhodný tam, kde je potřeba chemická odolnost, například při styku s oleji nebo čisticími prostředky.
Praktický postup označení vodičů barevnými páskami a čísly
- Vyberte materiál podle prostředí, kde bude instalace umístěna
- Použijte barevné značení vodičů pro snadné rozlišení fází, nuláku a ochranného vodiče PE
- Číselné označení vodičů pomůže při identifikaci jednotlivých okruhů a usnadní revize elektroinstalace
- Značení vodičů barvami vždy doplňte návlačkami nebo štítky, které jsou odolné vůči vlhkosti a chemikáliím
Tip: Pro správné a trvalé označení vodičů v elektroinstalaci 220 V volte materiály certifikované podle norem ČSN IEC, které zaručí odolnost i při dlouhodobém provozu.
Revize a kontrola označení vodičů
Revize a kontrola označení vodičů je nezbytná pro bezpečný provoz elektroinstalace. Správnost barevného a číselného označení se musí vždy ověřit nejen vizuálně, ale také měřením, protože barva vodiče nemusí odpovídat jeho skutečné funkci. Při kontrole je třeba dávat pozor na indukované napětí, na které může reagovat i obyčejný zkoušeč napětí.
Typické chyby při označování vodičů
Častou chybou je přebarvování vodičů, kdy původní barevné značení vodičů je překryto nevhodnou barvou, což zhoršuje orientaci a zvyšuje riziko záměny fází L1 L2 L3, nuláku i ochranného vodiče PE. Dalším problémem jsou nečitelné nebo poškozené kabelové štítky a návlačky na vodiče, které během údržby ztěžují rychlou identifikaci. Tyto chyby mohou vést k nesprávnému zapojení a ohrožení bezpečnosti.
Postup revize označení vodičů
Revize elektroinstalace začíná vizuální kontrolou všech barevných a číselných označení vodičů podle platných norem ČSN IEC. Následuje měření vodičů přístroji, kterými se ověřuje funkce a správné přiřazení fází, nuláku a ochranného vodiče PE. Je nutné počítat s možností indukovaného napětí, které může šroubovák nebo zkoušeč napětí indikovat falešně. Praktický postup označení vodičů barevnými páskami a čísly by měl být vždy doplněn důkladnou revizí.
Tip: Při revizi vždy prověřte vodiče měřením, nehleďte pouze na barevné značení vodičů, abyste předešli nebezpečným chybám a zajistili bezpečnost elektroinstalace.
Časté dotazy
Jaké jsou správné barvy pro fázové vodiče L1, L2 a L3?
L1 se označuje hnědou, L2 černou a L3 šedou barvou podle ČSN a IEC standardů.
Jakou barvu má nulový vodič N?
Nulový vodič má světle modrou barvu, doporučenou normou pro snadnou identifikaci.
Jaká barva je vyhrazena pro ochranný vodič PE?
Ochranný vodič má vždy žlutozelenou barvu, která nesmí být přebarvována ani použita pro jiný účel.
Kdy se používá číselné označení vodičů?
Číselné označení se používá u kabelů s více než 6 vodiči pro přesnou identifikaci jednotlivých žil.
Jaké jsou minimální rozměry kabelových štítků?
Kabelové štítky musí mít minimální velikost 3,5 mm a být vyrobeny z materiálů třídy reakce na oheň A1, A2 nebo B.
Jak se označují holé vodiče?
Holé vodiče se označují modrou páskou o šířce 15-100 mm nebo modrým zbarvením po celé délce.
Jak často se musí kontrolovat správnost označení vodičů?
Správnost označení vodičů by měla být kontrolována při každé údržbě a revizi elektroinstalace.
Jaké chyby se nejčastěji dělají při označování vodičů?
Časté chyby jsou přebarvování vodičů PE, nečitelné štítky a nedodržení barevných norem.
Jak ověřit správnost barevného označení vodičů?
Správnost lze ověřit měřením multimetrem, protože barva izolace nemusí vždy odpovídat funkci vodiče.
Jaký materiál se používá pro trvanlivé označení vodičů?
Pro štítky a návlačky se používají materiály jako polyester, nylon a akryl, odolné vůči vlhkosti a teplotám do 105 °C.
Jaké jsou standardní barvy vodičů v nízkonapěťových 12V DC instalacích?
Pro 12V DC instalace se obvykle používá červená barva pro kladný vodič (+) a černá pro záporný vodič (−). Toto barevné označení pomáhá správně rozlišit polaritu v nízkonapěťových obvodech.
Jak kombinovat barevné a číselné označení vodičů u vícežilových kabelů?
U vícežilových kabelů se barevné značení používá pro základní rozlišení vodičů, zatímco číselné označení doplňuje detailní identifikaci jednotlivých žil podle normy, například čísly 1 až 5, což usnadňuje instalaci a servis.
