Položení elektrického kabelu v zemi výhody a pokyny správně

Pokládka elektrického kabelu v zemi nabízí řadu výhod, včetně zvýšené bezpečnosti a odolnosti vůči povětrnostním vlivům. Správná hloubka pokládky kabelu a použití ochranných trubek jsou klíčové pro dlouhodobou spolehlivost instalace a udržení optimálního izolačního odporu kabelu. Dodržení přesných pokynů výrazně snižuje riziko poruch a zajišťuje bezpečnost celé elektrické sítě.

Výhody pokládky elektrického kabelu v zemi

Pokládka elektrického kabelu v zemi zvyšuje bezpečnost elektroinstalace díky ochraně proti mechanickému poškození a povětrnostním vlivům. Kabely uložené minimálně 0,7 metru pod zemí podle normy PUE 2.3.84 jsou méně vystavené riziku přerušení, což výrazně snižuje poruchovost a riziko úrazu elektrickým proudem. Navíc kabely nejsou viditelné, což přispívá k estetickému vzhledu okolí bez rušivých vedení.

Mezi konkrétní výhody patří:

• Ochrana kabelu před mechanickým poškozením díky uložení v hloubce minimálně 0,7 m, v místě průsečíku s vozovkou dokonce 1 m, a použití pancéřování nebo ochranných trubek na kritických úsecích dle normy PUE 2.3.84
• Snížení rizika úrazu elektrickým proudem díky bezpečnému uložení kabelů pod zemí, kde nehrozí přímý kontakt s vodiči ani poškození vlivem vnějších zásahů
• Estetické zlepšení prostředí odstraněním viditelných kabelových vedení, což ocení zejména v obytných a veřejných prostranstvích
• Dodržení platných norem pro uložení kabelů včetně minimálních vzdáleností od budov (60 cm), stromů (2 m) a jiných kabelů (10 cm), což zajišťuje bezpečný a dlouhodobě funkční provoz
• Možnost bezpečné pokládky kabelů i v zimních podmínkách při dodržení předehřátí vodičů a časových limitů podle teploty, což umožňuje nepřerušovanou instalaci i v chladném období
• Zvýšení životnosti kabelů díky ochraně před UV zářením, mrazem a chemickými vlivy, které by při vzdušném vedení mohly způsobit degradaci izolace

Tip: Častou chybou je nedodržení minimální hloubky pokládky nebo absence mechanické ochrany v místech průsečíků s vozovkou, což vede k poškození kabelu a následným poruchám.

Pokládka kabelu v zemi se hodí zejména tam, kde je potřeba zvýšit bezpečnost a estetiku, například v rodinných domech, veřejných prostranstvích nebo průmyslových areálech. Naopak není vhodná v místech s častými zásahy do země bez možnosti dodržet ochranné normy, například na stavbách s častými výkopy nebo tam, kde nelze zajistit odpovídající hloubku a ochranu kabelu.

Normy a bezpečnostní požadavky pro pokládku kabelů v zemi

Jaká je norma pro uložení kabelů v zemi?

Norma PUE 2.3.84 stanovuje minimální hloubku pokládky elektrických kabelů do 20 kV na 0,7 metru. V místech, kde kabel protíná vozovku, musí být hloubka zvýšena na 1 metr, aby bylo zajištěno dostatečné krytí proti mechanickému poškození. Při vstupu kabelu do budovy nebo v křižovatkách s podzemními konstrukcemi se hloubka zmenšuje na minimálně 50 cm, avšak kabel musí být v těchto úsecích chráněn pancéřováním nebo pevnou trubkou. Délka pancéřovaného úseku v hloubce 50 cm nesmí přesáhnout 5 metrů. Minimální vzdálenost kabelu od základů budov je 60 cm, přičemž průchod kabelu základem musí být proveden v pevné trubce z PVC, HDPE nebo oceli s průměrem trojnásobným vůči průměru kabelu. Použití plastového vlnitého potrubí se nedoporučuje kvůli rychlé degradaci ochranných vlastností během jednoho roku.

Jaké jsou bezpečnostní požadavky při pokládce kabelů v zemi?

Bezpečnostní opatření zahrnují přesné dodržení minimálních vzdáleností kabelů od jiných inženýrských sítí a objektů. Minimální vzdálenost mezi dvěma kabely uloženými ve stejném výkopu je 10 cm, od kabelů jiných organizací a komunikačních vedení minimálně 50 cm a od stromů minimálně 2 metry. Výkop musí být očištěn od kamenů, skla a kovových úlomků, a na jeho dno se ukládá rovnoměrný polštář z písku nebo jemné půdy bez ostrých předmětů. Trasa kabelu musí být označena kolíky a lanky, které vymezují regulační vzdálenosti od budov a výsadeb.

Pracovníci při pokládce kabelu musí používat ochranné pracovní prostředky, zejména izolační rukavice, bezpečnostní obuv a přilby, aby se minimalizovalo riziko úrazu elektrickým proudem a mechanického poranění. Při práci v zimních podmínkách je nutné dbát na předehřátí kabelu a ochranu výkopu před zamrznutím, protože nízké teploty mohou negativně ovlivnit izolační odpor kabelu a jeho funkčnost.

Tip: Častou chybou je nedodržení minimální vzdálenosti mezi kabely a jinými podzemními sítěmi, což může vést k mechanickému poškození a zkratům. Pro pokládku kabelů v místech s vysokým provozem je nutná mechanická ochrana, jinak se pokládka nedoporučuje.

Pro koho se pokládka kabelu do země hodí: Pro instalace vyžadující dlouhodobou ochranu kabelu před povětrnostními vlivy a mechanickým poškozením, například v zahradách, průmyslových areálech nebo pod komunikacemi.

Pro koho pokládka do země není vhodná: V případech, kdy není možné zajistit potřebnou hloubku nebo mechanickou ochranu, například v místech s častými zásahy do země nebo v oblastech s velmi vysokou hladinou podzemní vody bez adekvátní izolace.

Podrobnější informace o normách pro uložení elektrických kabelů v zemi jsou dostupné na portálu Eagri.cz.

Doporučené kabely a materiály pro pokládku do země

Pro pokládku elektrických kabelů do země je nezbytné zvolit vhodné typy kabelů a správné ochranné materiály. Tyto komponenty musí splňovat normy pro uložení kabelů, zajišťovat dostatečnou mechanickou ochranu a odolnost vůči vlhkosti.

Jaký kabel je vhodný pro uložení do země?

Pro přímou pokládku do země se doporučují kabely typu AVBBSHV (hliníkové vodiče), VBBSHV (měděné vodiče) a VVG-ng-LS. Minimální průřez kabelů je 10 mm² u mědi a 16 mm² u hliníku, což zajišťuje dostatečný izolační odpor kabelu a bezpečnost pokládky kabelů. Tyto kabely mají speciální konstrukci s vnějším pláštěm odolným vůči vlhkosti a mechanickému poškození, což umožňuje jejich spolehlivé použití i při pokládce kabelu v zimě. Správná volba kabelu podle materiálu a průřezu je klíčová pro dlouhodobou životnost instalace.

Jaké materiály a ochranné prvky jsou potřeba při pokládce kabelů do země?

Ochranné trubky kabelů by měly mít průměr minimálně trojnásobek průměru kabelu, aby se zabránilo poškození při vkládání a případných pohybech v zemi. Doporučené materiály jsou HDPE trubky, které odolávají vlhkosti i mechanickému namáhání. Naopak plastové vlnité potrubí není vhodné kvůli rychlé degradaci a ztrátě ochranných vlastností, což může ohrozit bezpečnost pokládky kabelů. Správná hloubka pokládky kabelu zajišťuje ochranu proti mechanickému poškození a splnění platných norem pro uložení kabelů.

• Doporučené kabely: AVBBSHV, VBBSHV, VVG-ng-LS
• Minimální průřez: 10 mm² (měď), 16 mm² (hliník)
• Ochranné trubky: průměr alespoň trojnásobek kabelu, materiál HDPE
• Nevhodné: plastové vlnité potrubí kvůli rychlé degradaci

Postup pokládky elektrického kabelu v zemi krok za krokem

Postup pokládky elektrického kabelu v zemi vyžaduje přesné dodržení norem pro uložení kabelů a bezpečnostních opatření. Následující návod na správnou instalaci kabelu v zemi krok za krokem popisuje přípravu výkopu, správné uložení kabelu včetně minimálních vzdáleností a měření izolačního odporu po dokončení.

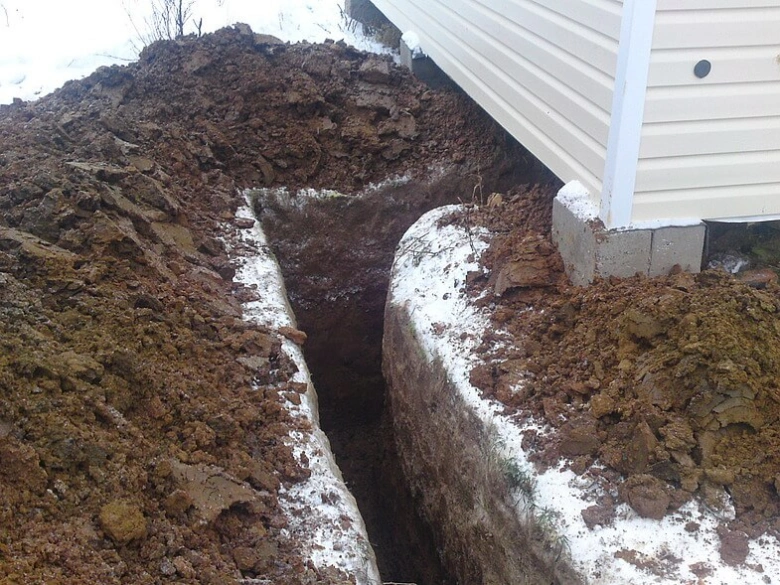

Příprava výkopu

Výkop musí být důkladně očištěn od kamenů, skla a kovových úlomků, které by mohly poškodit izolaci kabelu. Dno výkopu se vyrovná a zakryje pískovým polštářem o minimální tloušťce 8 cm, který slouží jako ochrana proti mechanickému poškození a zajišťuje rovnoměrné uložení kabelu.

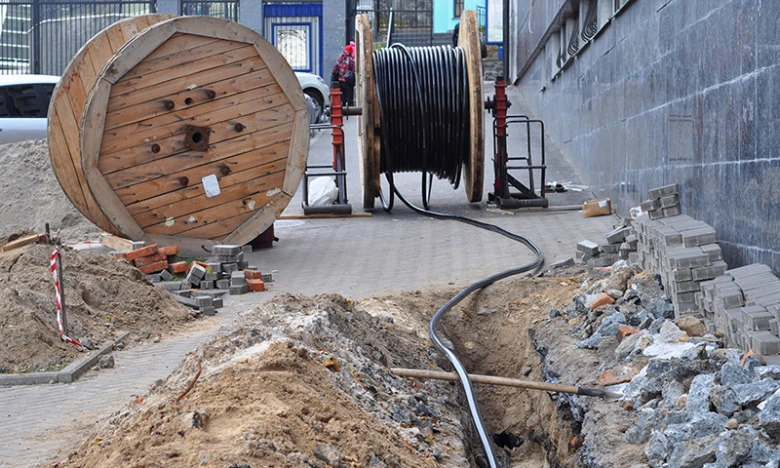

Pokládka kabelu a dodržení vzdáleností

Elektrický kabel se ukládá do výkopu tak, aby dodržoval minimální vzdálenosti – nejméně 10 cm od jiných kabelů, 50 cm od komunikačních vedení a 2 metry od kořenů stromů. V rizikových místech je vhodné použít ochranné trubky kabelů nebo mechanickou ochranu k zajištění bezpečnosti pokládky kabelů.

Měření izolačního odporu a dokončení

Po položení kabelu se provádí měření izolačního odporu pomocí megohmmetru. Výsledek měření potvrdí integritu izolace kabelu. Následně se kabel vybije k zemi nebo zkratováním, aby se odstranily nežádoucí náboje a izolace byla chráněna před poškozením při zasypání. Hloubka pokládky kabelu i ochranná opatření musí vždy odpovídat platným normám pro uložení kabelů.

Pokládka kabelu v zimních podmínkách a předehřátí

Při pokládce elektrického kabelu v zemi za nízkých teplot platí přísné pokyny pro pokládku elektrického kabelu v zemi, které zajišťují bezpečnost pokládky kabelů a zachování izolačního odporu kabelu. Pokud teplota klesne pod -10 °C, je nutné kabel předehřát v teplé místnosti nebo pomocí transformátoru, aby izolační materiály zůstaly pružné a nedošlo k jejich poškození. Doba pokládky je pak omezena na maximálně 3-4 % délky kabelu.

Jak správně položit elektrický kabel do země v zimě

Tabulka ukazuje doporučené maximální doby pokládky podle teploty:

Pro pokládku kabelu v zimě je rovněž důležitá správná hloubka pokládky kabelu a použití ochranných trubek kabelů, které chrání kabel před mechanickým poškozením a vlivy nízkých teplot. Dodržení těchto norem pro uložení kabelů předchází problémům s funkcí a životností kabelové instalace.

Bezpečnostní zásady při pokládce kabelu v zemi

Bezpečnostní zásady při pokládce kabelu v zemi jsou klíčové pro ochranu pracovníků i zajištění dlouhodobé spolehlivosti elektrického vedení. Výkopy je nutné označit kolíky a lanky podle regulačních vzdáleností od budov a výsadeb, aby byla zajištěna jasná viditelnost a minimalizováno riziko poškození kabelu při dalších stavebních pracích. Pracovníci musí používat osobní ochranné pomůcky, včetně přileb, izolačních rukavic a bezpečnostní obuvi, zvláště při práci v zimních podmínkách, kdy je nutné předehřátí kabelu před pokládkou.

Kabely se ukládají do ochranných trubek z PVC, HDPE nebo oceli, přičemž průměr kovové trubky by měl být minimálně trojnásobkem průměru kabelu. Plastové vlnité potrubí se nedoporučuje kvůli rychlé ztrátě ochranných vlastností během jednoho roku. Hloubka pokládky kabelů do 20 kV musí být minimálně 0,7 metru, v průsečíku s vozovkou alespoň 1 metr, a při vstupu do budovy nebo na křižovatce s podzemními konstrukcemi minimálně 50 cm s mechanickou ochranou, přičemž délka pancéřovaného úseku v této hloubce nesmí přesáhnout 5 metrů. Minimální vzdálenost kabelu od základu budovy je 60 cm.

Výkop musí být očištěn od kamenů, skla a kovových úlomků a jeho dno vyrovnáno polštářem z písku nebo jemné půdy bez ostrých předmětů. Minimální vzdálenosti mezi kabely jsou 10 cm v jednom výkopu, od kabelů jiných organizací a komunikačních vedení 50 cm a od stromů minimálně 2 metry. V oblastech s hloubkou zamrznutí větší než 70 cm musí být ochranná trubka pevně upevněna proti roztržení nebo deformaci.

Pokládka kabelu v zimních podmínkách vyžaduje předehřátí vodiče v teplé místnosti nebo pomocí transformátoru. Maximální doba položení kabelu po ohřátí je 3-4 % délky kabelu, přičemž při venkovní teplotě nad -10 °C je to do 60 minut, od -10 °C do -20 °C do 40 minut a pod -20 °C do 30 minut. Pokládka bez předehřevu je povolena pouze za specifických teplotních podmínek podle typu izolace, například pro vysokotlaký vodič nad -5 °C nebo kabely s PVC izolací nad -15 °C. Při nižších teplotách je instalace zakázána.

Po položení kabelu je nutné změřit izolační odpor megohmmetrem a kabel následně vybít k zemi nebo zkratovat vodiče, aby se předešlo poškození izolace. Pokládka kabelu pod oblastmi s intenzivním provozem je povolena pouze s mechanickou ochranou, například v ochranných trubkách nebo pod cihlami, aby se zabránilo mechanickému poškození.

Jaká bezpečnostní opatření dodržet při pokládce kabelu do země

• Označit výkop kolíky a lanky podle regulačních vzdáleností pro jasnou viditelnost
• Používat osobní ochranné pomůcky včetně přileb, izolačních rukavic a bezpečnostní obuvi
• Ukládat kabel do ochranných trubek z PVC, HDPE nebo oceli s odpovídajícím průměrem
• Dodržovat minimální vzdálenosti: 10 cm mezi kabely, 50 cm od jiných vedení, 2 m od stromů
• Respektovat hloubku pokládky: minimálně 0,7 m do 20 kV, 1 m pod vozovkou, 50 cm s mechanickou ochranou u vstupu do budov
• Předehřívat kabely při pokládce v zimě podle teplotních limitů a typu izolace
• Po položení změřit izolační odpor megohmmetrem a kabel vybít k zemi nebo zkratovat vodiče
• V oblastech s vysokým provozem zajistit mechanickou ochranu kabelu trubkami nebo cihlami

Tip: Častou chybou je nedostatečné očištění výkopu od ostrých předmětů, což může poškodit izolaci kabelu. Pokládka bez mechanické ochrany v místech s vysokým provozem vede k rychlému poškození kabelu a následným výpadkům. Tento postup se hodí pro všechny instalace s požadavkem na dlouhodobou spolehlivost, není však vhodný pro dočasné nebo nízkonákladové řešení bez zajištění ochrany.

Dlouhodobá údržba a opravy kabelů v zemi

Dlouhodobá údržba a opravy kabelů v zemi vyžadují pravidelné monitorování stavu elektroinstalace a měření izolačního odporu kabelu. Tyto kontroly odhalují možné poškození izolace, které by mohlo vést k poruchám nebo bezpečnostním rizikům. Při zjištění defektu se oprava kabelů v zemi provádí výměnou poškozeného úseku nebo použitím speciálních spojek, které zachovávají integritu elektrického vedení.

Pro dlouhodobou spolehlivost je nezbytné dodržovat normy pro uložení elektrických kabelů v zemi, včetně správné hloubky pokládky kabelu a použití ochranných trubek kabelů, které minimalizují mechanická poškození. Bezpečnost pokládky kabelů ovlivňuje i správný postup během zimních měsíců, kdy může dojít k pohybům zeminy.

• Provádějte pravidelné měření izolačního odporu kabelu minimálně jednou za rok
• Kontrolujte vizuálně přístupné části kabelových tras na známky poškození

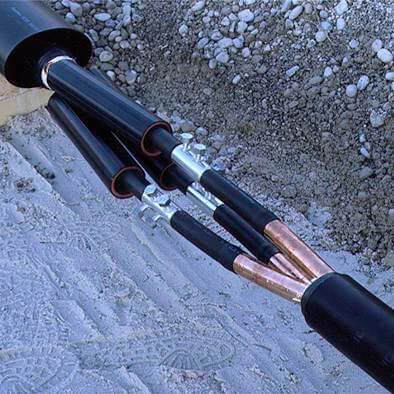

• Při opravách používejte vhodné spojky určené pro podzemní instalace
• Dodržujte normy pro uložení kabelů, zejména hloubku a ochranné trubky
• Sledujte podmínky prostředí, zejména během pokládky kabelu v zimě

Tip: Častou chybou je nedostatečná ochrana kabelů v místě průchodů a při křížení s jinými inženýrskými sítěmi, což zvyšuje riziko mechanického poškození a následných poruch. Dlouhodobá údržba kabelů v zemi se hodí zejména tam, kde je nutná vysoká spolehlivost napájení; v místech s častými zemními pracemi je nutné počítat s častějšími opravami.

Časté dotazy

Jaká je minimální hloubka pro položení elektrického kabelu do země?

Minimální hloubka pokládky kabelů do 20 kV je 0,7 metru, v průsečíku s vozovkou 1 metr podle normy PUE 2.3.84.

Jaké kabely jsou vhodné pro přímé uložení do země?

Doporučené kabely jsou AVBBSHV (hliníkové), VBBSHV (měděné) a VVG-ng-LS, s minimálním průřezem 10 mm² pro měď a 16 mm² pro hliník.

Jaký je postup při pokládce kabelu do země?

Výkop se očistí a pokryje pískovým polštářem nejméně 8 cm, kabel se položí s dodržením vzdáleností, zajistí mechanická ochrana a po položení se změří izolační odpor megohmmetrem.

Jaká bezpečnostní opatření platí při pokládce kabelu?

Výkop se označuje kolíky a lanky, pracovníci používají ochranné pomůcky, kabel je chráněn mechanicky a dodržují se minimální vzdálenosti od jiných vedení.

Jak se postupuje při pokládce kabelu za nízkých teplot?

Při teplotách pod -10 °C je nutné kabel předehřát, maximální doba pokládky je 3-4 % délky kabelu, například při teplotě nad -10 °C do 60 minut.

Jaké jsou minimální vzdálenosti kabelu od jiných objektů?

Mezi kabely musí být minimálně 10 cm, od komunikačních kabelů 50 cm a od stromů 2 metry.

Jak dlouho lze položit kabel po předehřátí?

Maximální doba položení kabelu po předehřátí je 3-4 % délky kabelu, což při teplotě nad -10 °C znamená do 60 minut.

Jak se kontroluje stav kabelu po položení?

Izolační odpor se měří megohmmetrem a kabel se vybije k zemi nebo zkratováním, aby se zabránilo poškození izolace.

Jaká je role ochranných trubek při pokládce kabelů?

Ochranné trubky z PVC, HDPE nebo oceli chrání kabel před mechanickým poškozením, jejich průměr by měl být trojnásobek průměru kabelu.

Jak se provádí dlouhodobá údržba kabelů v zemi?

Zahrnuje pravidelné měření izolačního odporu, kontrolu mechanického stavu kabelu a rychlou opravu poškozených úseků pomocí vhodných spojek.

Jaká je norma ČSN pro uložení elektrických kabelů v zemi?

Norma ČSN EN 50565-1 stanovuje požadavky na uložení kabelů do země, včetně minimálních hloubek a ochranných opatření.

Jaká je orientační cena za pokládku elektrického kabelu do země na metr?

Cena se pohybuje mezi 300 až 700 Kč za běžný metr v závislosti na náročnosti terénu a použité technologii.

Jaká je doporučená hloubka uložení optického kabelu v zemi podle CETIN?

CETIN doporučuje minimální hloubku uložení optického kabelu 60 cm pod povrchem při běžných podmínkách.

Jaké způsoby uložení kabelů do země existují?

Kabely lze ukládat přímo do země, v chráničkách nebo v kabelových kanálech, přičemž každý způsob má specifické požadavky.

Jak správně označit trasu uloženého kabelu v zemi?

Trasa kabelu by měla být označena výstražnou fólií položenou cca 20 cm nad kabelem a povrchovým označením podle ČSN.

Jaký typ ochranné trubky je vhodný pro uložení kabelu do země?

Používají se trubky z HDPE s průměrem minimálně o 20 % větším než kabel, aby byl zajištěn dostatečný prostor pro pohyb.

Jaké jsou povolené minimální vzdálenosti mezi elektrickým kabelem a plynovými vedeními?

Minimální vzdálenost podle ČSN je 0,5 metru horizontálně a 0,3 metru vertikálně mezi kabelem a plynovodem.

Jaké jsou kroky při přípravě zeminy před pokládkou kabelu?

Zemina musí být očištěna od kamenů a jiných předmětů, vyhlazena a v případě potřeby podsypána pískem o tloušťce alespoň 10 cm.
