Správný výpočet délky topných trubek a jejich přesná rozteč patří k základním krokům úspěšné instalace podlahového vytápění svépomocí. Přesné plánování zajišťuje efektivní rozložení tepla a minimalizuje riziko chyb při montáži. Poradím vám, jak krok za krokem zvládnout instalaci topných trubek tak, aby podlahové topení spolehlivě fungovalo.
Nejpodstatnější body
- Pro plochu 80 m² je potřeba přibližně 554 m topných trubek rozdělených do 6 okruhů.
- Optimální rozteč trubek v obytných místnostech je 15 cm, v koupelnách 10-15 cm.
- Maximální délka jednoho okruhu trubek nesmí překročit 100 m pro správnou cirkulaci.
- Minimální poloměr ohybu trubky 16 mm je 8 cm, aby nedošlo k poškození.
- Instalace trubek by měla být na separační fólii nebo reflexní izolaci pro maximální efektivitu.
Jak spočítat potřebnou délku topných trubek pro vaši plochu
Pro plochu 80 m² je doporučená délka topných trubek pro podlahové vytápění svépomocí přibližně 554 metrů, rozdělených do 6 okruhů. Maximální délka jednoho okruhu podlahového topení by neměla přesáhnout 100 metrů, aby se zajistil optimální tepelný výkon podlahového topení a správná cirkulace tepla. Výpočet délky topných trubek vychází z plochy vytápění, zvolené rozteče topných trubek a počtu okruhů.
Jak spočítat délku topných trubek pro podlahové vytápění svépomocí
- Určete plochu vytápěné podlahy – například 80 m².
- Zvolte rozteč topných trubek – běžně 15 cm, což znamená 6,6 m trubky na 1 m².
- Vypočítejte základní délku trubek – plocha × délka trubky na m² (80 × 6,6 = 528 m).
- Rozdělte délku na okruhy – maximálně 100 m na okruh, proto 528 m / 100 m = 6 okruhů.
- Přidejte rezervu 5 % pro úpravy – 528 m × 1,05 = 554 m celkově.
Tip: Při instalaci podlahového topení je vhodné použít rozdělovač podlahového topení, který umožní regulaci jednotlivých okruhů a zajistí rovnoměrný tepelný výkon podlahového topení. Na co si dát pozor: příliš dlouhý okruh zhoršuje cirkulaci a snižuje efektivitu vytápění.
Optimální rozteč a rozložení topných trubek v místnosti
Optimální rozteč a rozložení topných trubek v místnosti výrazně ovlivňuje tepelný výkon a efektivitu podlahového vytápění. Správně zvolená vzdálenost trubek zajistí rovnoměrné rozložení tepla a přiměřenou spotřebu materiálu při instalaci podlahového topení svépomocí.
Výpočet tepelného výkonu podle podlahové krytiny
Tepelný výkon podlahového topení závisí na druhu podlahové krytiny a tloušťce izolace, které mění tepelný odpor podlahy. Například dlažba nebo kámen mají nízký tepelný odpor, což umožňuje větší rozteč topných trubek, zatímco dřevo nebo koberce tepelný výkon snižují a vyžadují menší rozteč pro dostatečný ohřev podlahy.
| Typ podlahové krytiny | Doporučená rozteč trubek (cm) | Vliv na tepelný výkon |
|---|---|---|
| Dlažba, kámen | 15 | Vysoký výkon |
| Dřevo, laminát | 10-12 | Střední výkon |
| Koberec | 10 | Nižší výkon |
Dostatečná izolace pod podlahou snižuje tepelné ztráty a umožňuje efektivnější využití tepla.
Správná vzdálenost trubek na podlahové topení
V obytných místnostech se doporučuje rozteč topných trubek 15 cm, což odpovídá přibližně 6,6 m trubky na 1 m². V koupelnách je vhodné použít rozteč 10-15 cm, aby se zajistil vyšší tepelný výkon a rychlejší ohřev prostoru. Menší rozteč zvyšuje tepelný výkon, ale také náklady na materiál a práci při instalaci.
Návod na výpočet a instalaci topných trubek pro vytápění doma
Při výpočtu délky topných trubek je třeba znát rozlohu místnosti a zvolit vhodnou rozteč trubek podle typu podlahové krytiny a požadovaného výkonu. Správná vzdálenost trubek zvýší efektivitu a minimalizuje spotřebu materiálu. Instalace podlahového topení musí zahrnovat i správné rozložení trubek s ohledem na umístění rozdělovače podlahového topení a provedení tlakové zkoušky pro kontrolu těsnosti systému.
Příprava podkladu a izolace před instalací topných trubek
Příprava podkladu a vhodná izolace patří k zásadním krokům před instalací podlahového topení svépomocí. Podklad musí být pevný, rovný a zbavený prachu či nečistot, což zajistí správné uložení topných trubek a rovnoměrný tepelný výkon podlahového topení. Pro zvýšení účinnosti se používá separační fólie, která odděluje topné trubky od podkladu a zabraňuje tepelným ztrátám do spodních vrstev. Reflexní izolace pod podlahové topení navíc odráží teplo směrem nahoru, což výrazně zvyšuje efektivitu vytápění.
Izolace musí splňovat požadavky vyhlášky 264/2020 Sb., která stanovuje minimální tloušťku a vlastnosti izolace pro podlahové vytápění. Nesprávná izolace může vést k větším energetickým ztrátám a tím i zvýšeným nákladům na provoz.
Jak připravit podlahu před pokládkou topných trubek svépomocí
- Ujistěte se, že podklad je rovný a suchý
- Položte separační fólii pro oddělení trubek od podlahy
- Použijte reflexní izolaci dle požadavků vyhlášky 264/2020 Sb.
- Zkontrolujte tloušťku izolace podle projektu a výpočtu délky trubek
- Připravte rozteč topných trubek pro optimální tepelný výkon podlahového topení
Správná příprava podlahy je nezbytná nejen pro instalaci, ale i pro dlouhodobou efektivitu a úsporu energie při provozu podlahového vytápění.
Krok za krokem instalace topných trubek
Instalace topných trubek pro podlahové vytápění svépomocí vyžaduje přesnost a dodržení několika základních pravidel. Následující návod na instalaci topných trubek vám pomůže správně položit trubky podlahového topení krok za krokem, včetně upevnění, ohybů a připojení k rozdělovači.
Příprava a upevnění trubek

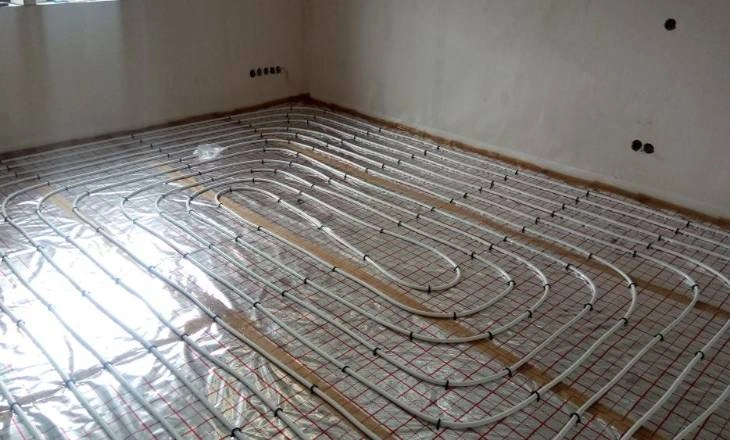

Trubky se upevňují na separační fólii pomocí speciálních příchytek v rozestupech 15 cm. Toto upevnění trubek zajistí jejich stabilitu během betonáže a zabrání posunutí, čímž se udržuje správná rozteč topných trubek pro optimální tepelný výkon podlahového topení.
Dodržení minimálního poloměru ohybu
Minimální poloměr ohybu trubky o průměru 16 mm je 8 cm. Překročení tohoto limitu může způsobit poškození materiálu a snížení životnosti topných trubek. Dodržení tohoto pravidla je klíčové pro spolehlivost celé instalace podlahového topení.
Rozdělení do okruhů a připojení rozdělovače
Topné trubky se rozdělují do okruhů o maximální délce 100 m, aby se zajistil rovnoměrný tepelný výkon podlahového topení. Každý okruh se následně připojuje k rozdělovači podlahového topení, který má počet výstupů odpovídající počtu okruhů, například šest výstupů pro šest okruhů. Správný výpočet délky trubek a počet okruhů je základním předpokladem efektivní instalace topných trubek.
Tip: Častá chyba při instalaci topných trubek je nedostatečné upevnění, které vede k posunutí trubek během betonáže a nerovnoměrnému vytápění. Pro koho se instalace hodí svépomocí: majitelé s technickými zkušenostmi a pečlivostí; pro laiky je vhodnější konzultace s odborníkem.
Doporučené provozní parametry a tlakové zkoušky systému
Pro správný provoz a dlouhou životnost podlahového topení je nezbytné dodržet doporučené provozní parametry a provést důkladnou tlaková zkoušku těsnosti systému. Tyto kroky jsou klíčové ještě před finální betonáží, aby se předešlo pozdějším problémům a zbytečným nákladům na opravy.
Jaké jsou doporučené provozní teploty podlahového topení?
Optimální provozní teplota vody v systému podlahového vytápění se pohybuje mezi 30 a 45 °C. Tato teplota zajišťuje komfortní přenos tepla a zároveň minimalizuje tepelné ztráty přes podlahu. Při nižších teplotách se snižuje tepelný výkon podlahového topení, zatímco vyšší teploty mohou vést k rychlejšímu opotřebení materiálů a nekomfortnímu přehřívání místností. Správná teplota rovněž optimalizuje funkci rozdělovače podlahového topení a přispívá k rovnoměrnému rozložení tepla přes celou plochu.
Jak provádět tlakové zkoušky podlahového topení?
Tlaková zkouška podlahového topení je prováděna při tlaku 6 barů a měla by trvat minimálně 24 hodin. Tento test odhalí případné netěsnosti v instalaci, které by mohly vést k únikům vody a poškození konstrukce podlahy. Tlaková zkouška podlahového topení je nezbytná součást přípravy systému, zvláště při instalaci podlahového topení svépomocí, kdy může dojít k chybám v napojení trubek. Doporučuje se také kontrolovat správnou vzdálenost trubek na podlahové topení, aby se zajistil dostatečný tepelný výkon a rovnoměrné vytápění.
Jak dlouho trvá nahřátí podlahového topení?
Doba nahřátí podlahového topení se obvykle pohybuje mezi 2 až 3 hodinami, závisí však na typu podlahy, tloušťce izolace a výkonu topného systému. Správná izolace a plánování rozteče topných trubek výrazně ovlivňují rychlost a účinnost nahřátí. Doba nahřátí je důležitá pro správné nastavení termostatů a optimalizaci tepelného výkonu podlahového topení, což přispívá k úsporám energie a vyššímu komfortu vytápění.
- provozní teplota vody: 30-45 °C
- tlaková zkouška při 6 bar po 24 hodinách
- doba nahřátí: 2-3 hodiny
- správná rozteč topných trubek klíčová pro výkon
- tlaková zkouška podlahového topení před betonáží je nezbytná
Časté dotazy k výpočtu a instalaci topných trubek
Návod na výpočet a instalaci topných trubek pro vytápění doma
Otázka: Jaká je správná vzdálenost topných trubek pro podlahové vytápění?
Optimální rozteč topných trubek je 15 cm v obytných místnostech a 10-15 cm v koupelnách či okrajových zónách, což zajišťuje rovnoměrné rozložení tepla.
Otázka: Jak spočítat délku topných trubek pro plochu 80 m²?
Pro 80 m² podlahového vytápění je potřeba přibližně 554 m trubek, tedy 6,6 m trubky na 1 m² s přídavkem 5 % na rezervu a spoje.
Otázka: Jaká je maximální délka jednoho okruhu topných trubek?
Maximální délka jednoho okruhu by neměla překročit 100 m, aby byla zachována efektivní cirkulace a regulace tepelného výkonu.
Otázka: Jaká je doporučená provozní teplota vody v podlahovém topení?
Provozní teplota vody se běžně pohybuje mezi 30 a 45 °C, což přispívá k úspornému a rovnoměrnému vytápění.
Otázka: Jak dlouho trvá schnutí podlahového potěru po instalaci topných trubek?
Schnutí potěru trvá zhruba 2 až 4 týdny před pokládkou finální podlahové krytiny.
Otázka: Jaký je minimální poloměr ohybu trubky o průměru 16 mm?
Minimální poloměr ohybu je 8 cm, tedy pětinásobek průměru trubky, aby nedošlo k jejímu poškození.
Otázka: Jak připravit podklad před instalací topných trubek?
Podklad musí být čistý, rovný a pokrytý separační fólií nebo reflexní izolací podle vyhlášky 264/2020 Sb.
Otázka: Jak provést tlakové zkoušky podlahového topení?
Tlaková zkouška se provádí při tlaku 6 bar po dobu 24 hodin k ověření těsnosti celého systému.
Otázka: Kolik okruhů potřebuje podlahové topení pro 80 m²?
Pro 80 m² se doporučuje 6 okruhů, každý s délkou do 100 m, aby bylo možné efektivně regulovat teplotu.
Otázka: Jaké materiály trubek jsou vhodné pro podlahové topení?
Nejčastěji se používají trubky z materiálů PEX a PE-RT, které mají dlouhou životnost a vhodné izolační vlastnosti.
Otázka: Jak spočítat výkon podlahového topení podle délky topných trubek?
Tepelný výkon se vypočítá jako délka trubek v metrech násobená výkonem na metr trubky, obvykle 10-15 W/m v závislosti na typu trubky a požadavcích místnosti.
Otázka: Jaká je doporučená izolace pod podlahové topení a jak ji správně připravit?
Izolace by měla mít minimální tloušťku 30 mm, například z polystyrenu nebo pěnového polyuretanu, být pevná a rovná, aby zabránila tepelným ztrátám směrem dolů.
Otázka: Jaká jsou nejčastější chyby při instalaci topných trubek pro podlahové vytápění?
Častou chybou je nesprávná rozteč trubek nebo překročení maximální délky okruhu, což vede k nerovnoměrnému vytápění a zvýšené spotřebě energie.
Otázka: Jaké jsou tipy na instalaci topných trubek pro podlahové vytápění svépomocí?
Doporučuji pečlivě dodržovat doporučenou rozteč trubek, správně připravit podklad a důkladně provést tlakové zkoušky před zalitím potěru.
Otázka: K čemu slouží rozdělovač podlahového topení?
Rozdělovač podlahového topení umožňuje regulovat průtok vody v jednotlivých okruzích, čímž zajišťuje rovnoměrný tepelný výkon a snadnou údržbu systému.
