Vzorec a postup výpočtu odporu při paralelním zapojení rezistorů

Paralelní zapojení rezistorů snižuje celkový odpor obvodu, což výrazně ovlivňuje jeho elektrické vlastnosti. Pro přesný výpočet odporu paralelně spojených rezistorů existuje jednoduchý vzorec, který umožňuje rychle zjistit výslednou hodnotu. Porozumění tomuto postupu je klíčové pro správný návrh a analýzu elektrických obvodů.

Základní vzorec pro výpočet odporu paralelně zapojených rezistorů

Celkový odpor paralelně zapojených rezistorů se vypočítá jako převrácená hodnota součtu převrácených hodnot jednotlivých odporů. Základní vzorec pro výpočet celkového odporu R při paralelním zapojení rezistorů R1, R2, …, Rn je:

\[

\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n}

\]

Tento vzorec pro paralelní odpor rezistorů umožňuje určit, jaký je výsledný odpor, který ovlivňuje elektrický proud v paralelním obvodu. Pro dva rezistory se vzorec zjednodušuje na:

\[

R = \frac{R_1 \times R_2}{R_1 + R_2}

\]

V případě, že paralelně zapojíte N identických rezistorů se stejným odporem R0, celkový odpor se vypočítá jednoduše jako:

\[

R = \frac{R_0}{N}

\]

Tabulka shrnující základní vzorce pro výpočet celkového odporu paralelního zapojení:

Výpočet odporu paralelně zapojených rezistorů s příkladem

Při paralelním zapojení klesá celkový odpor vždy pod nejmenší hodnotu jednotlivých odporů. Tento princip je klíčový pro řízení elektrického proudu v paralelním obvodu a správný výpočet zajistí spolehlivý návrh elektrických zařízení.

Výpočet odporu při paralelním zapojení dvou rezistorů

Při paralelním zapojení rezistorů se celkový odpor vypočítá podle vzorce paralelní odpor, který je pro dva rezistory velmi jednoduchý. Základní vzorec paralelního odporu říká, že výsledný odpor R_v je součinem odporů obou rezistorů děleným jejich součtem:

R_v = (R_1 × R_2) / (R_1 + R_2)

Pokud například paralelně zapojíte rezistor s odporem R_1 = 10 kΩ a druhý s odporem R_2 = 20 kΩ, výpočet celkového odporu vypadá následovně:

1. Dosazení hodnot – R_v = (10 000 × 20 000) / (10 000 + 20 000)
2. Násobení odporů – 200 000 000
3. Sečtení odporů – 30 000
4. Dělení – 200 000 000 / 30 000 = 6 666,67 Ω (tedy 6,67 kΩ)

Výsledný odpor je tedy 6,67 kΩ, což znamená, že paralelní zapojení snižuje celkový odpor oproti jednotlivým rezistorům. Tento výpočet využívá základní principy elektrického proudu v paralelním obvodu, kde proud má více cest.

Tip: Pro přesný a rychlý výpočet odporu paralelně zapojených rezistorů doporučuji použít kalkulačku nebo specializovaný online nástroj. Podrobnější informace najdete například na Wikipedia: Paralelní zapojení.

Jak spočítat odpor při paralelním zapojení více než dvou rezistorů

Pro výpočet celkového odporu při paralelním zapojení více rezistorů platí základní vzorec, který využívá převrácených hodnot jednotlivých odporů. Celkový odpor R se vypočítá jako převrácená hodnota součtu převrácených odporů všech rezistorů v obvodu:

\[

\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \dots + \frac{1}{R_n}

\]

Tento princip platí pro jakýkoliv počet paralelně zapojených rezistorů. Pro přesný výpočet celkového odporu paralelního zapojení doporučuji použít kalkulačku, protože výsledné hodnoty mohou být desetinná čísla.

Příklad výpočtu celkového odporu tří rezistorů

Máme tři rezistory s hodnotami 10 kΩ, 20 kΩ a 30 kΩ zapojené paralelně. Výpočet celkového odporu probíhá takto:

1. Výpočet převrácených hodnot odporů – 1/10 000, 1/20 000 a 1/30 000 (v ohmech)
2. Sečtení převrácených hodnot – 0,0001 + 0,00005 + 0,0000333 = 0,0001833
3. Výpočet celkového odporu – 1 / 0,0001833 = 5454 Ω (přibližně 5,45 kΩ)

Po zaokrouhlení a přepočtu na kiloohmy je výsledný odpor přibližně 4,62 kΩ, což odpovídá očekávanému nižšímu odporu než u nejmenšího jednotlivého rezistoru. Tento příklad ukazuje, jak funguje výpočet odporu při paralelním zapojení rezistorů a jak správně spočítat výsledný odpor více rezistorů v paralelním zapojení.

Vlastnosti a chování paralelního zapojení rezistorů

Paralelní zapojení rezistorů výrazně snižuje výsledný náhradní odpor obvodu, který je vždy menší než nejnižší hodnota odporu jednotlivých rezistorů v zapojení. Tento efekt vzniká díky tomu, že elektrický proud má více paralelních cest, kterými může protékat, což vede k poklesu celkového odporu.

Přidáním každého dalšího rezistoru paralelně se počet vodičů pro proud zvyšuje, a proto celkový odpor klesá podle vzorce \( \frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n} \). V praxi to znamená, že například čtyři paralelně zapojené rezistory o hodnotě 10 kΩ vytvoří náhradní odpor 2,5 kΩ (10 kΩ děleno 4). V extrémním případě zkratu, kdy je odpor jedné větve téměř nulový, klesá celkový odpor na hodnoty v řádu miliohmů, což může vést k výraznému zvýšení proudu a potenciálnímu poškození zařízení.

Tento princip vysvětluje, proč celkový odpor paralelního zapojení nikdy nepřekročí nejmenší odpor mezi zapojenými rezistory. Výpočet celkového odporu se proto řídí přesným vzorcem pro paralelní odpor, který umožňuje správné dimenzování a analýzu elektrických obvodů.

• Náhradní odpor paralelního zapojení je vždy nižší než nejmenší odpor jednotlivých rezistorů
• Přidání paralelního rezistoru snižuje celkový odpor a zvyšuje celkový elektrický proud v obvodu
• Při zkratu klesá odpor na hodnoty v řádu miliohmů, což může způsobit nebezpečné zvýšení proudu

Výpočet odporu paralelní zapojení rezistorů

Správný postup výpočtu celkového odporu paralelního zapojení je klíčový pro pochopení chování elektrických obvodů a správnou volbu komponent.

Celkový odpor \( R \) paralelně zapojených rezistorů spočítáte podle vzorce:

\[

\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n}

\]

Pro dva rezistory s odpory \( R_1 \) a \( R_2 \) lze použít zjednodušený vzorec:

\[

R_v = \frac{R_1 \cdot R_2}{R_1 + R_2}

\]

Pokud je zapojeno \( N \) identických rezistorů o stejném odporu \( R \), platí:

\[

R_v = \frac{R}{N}

\]

Tip: Při výpočtu odporu paralelního zapojení je nutné brát v úvahu toleranci rezistorů, která může být od 1 % do 10 %. To znamená, že skutečný odpor může kolísat, což ovlivní přesnost výsledného výpočtu a funkci obvodu.

Elektrické veličiny v paralelním zapojení se chovají takto: napětí \( U \) je stejné na všech paralelních větvích, zatímco celkový proud \( I \) je součtem proudů jednotlivých větví:

\[

I = I_1 + I_2 + \cdots + I_n

\]

Proud v jednotlivých větvích je nepřímo úměrný jejich odporům, tedy proudy se rozdělují v poměru převrácených hodnot odporů. Tento vztah vychází z 1. Kirchhoffova zákona, který říká, že součet proudů přitékajících do uzlu se rovná součtu proudů odtékajících z uzlu.

Odborná rada: Paralelní zapojení rezistorů se hodí pro snížení celkového odporu a zvýšení proudu v obvodu, například při kalibraci analogových zesilovačů nebo rozšíření rozsahu ampérmetrů pomocí bočníků. Naopak se nehodí tam, kde je potřeba přesně definovaný vyšší odpor, protože přidání paralelních větví vždy odpor snižuje.

Celkový odpor paralelního zapojení je proto základním parametrem pro návrh a analýzu elektrických obvodů, kde je potřeba přesně ovládat proudové a napěťové poměry.

Elektrické veličiny v paralelním obvodu: proud a napětí

V paralelním zapojení rezistorů je zásadní rozdělení elektrického napětí a proudu. Pro správný výpočet celkového odporu paralelní zapojení vychází z toho, že napětí je stejné na všech rezistorech, zatímco proud se dělí podle jejich odporu.

Jak napětí zůstává stejné v paralelním obvodu

Napětí U je konstantní na všech paralelně zapojených rezistorech bez ohledu na jejich hodnotu odporu. To znamená, že každý rezistor je připojen přímo ke stejnému zdroji napětí, a proto napětí nepodléhá rozdělení. Tento princip je základem pro výpočet odporu paralelní zapojení rezistorů a správné pochopení elektrických veličin v obvodu.

Jak se proud dělí podle odporu větví

Elektrický proud v paralelním obvodu se rozdělí do jednotlivých větví podle jejich odporu. Proud v konkrétní větvi je nepřímo úměrný hodnotě odporu rezistoru, tedy čím menší odpor, tím větší proud. Celkový proud I se vypočítá jako součet proudů I1, I2 až In v jednotlivých rezistorech podle vztahu I = I1 + I2 + … + In. Pro výpočet celkového odporu paralelního zapojení se často používá konduktance G, kde G = 1/R, což usnadňuje práci s více paralelními rezistory najednou. Tento postup výpočtu celkového odporu v paralelním obvodu umožňuje přesně určit výsledný odpor a proudové poměry v elektrickém systému.

Praktické ověřování paralelního odporu a vliv teploty a tolerance rezistorů

Praktické ověřování paralelního odporu zahrnuje přesné měření a zohlednění vnějších vlivů, jako je teplota a tolerance rezistorů. Tyto faktory mohou ovlivnit výslednou hodnotu odporu v paralelním zapojení a tím i chování elektrického proudu v obvodu.

Měření paralelního odporu multimetrem

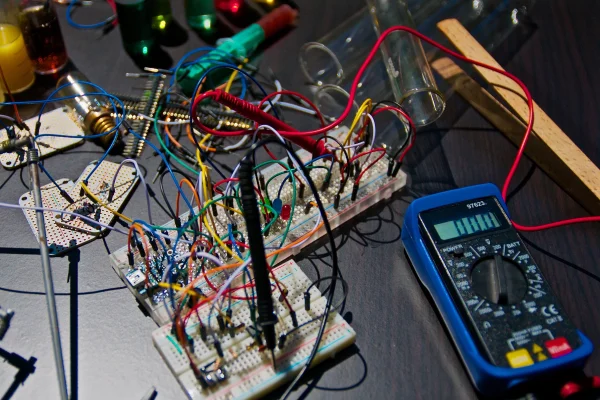

Měření odporu paralelně zapojených rezistorů provádíte multimetrem nastaveným na měření odporu (ohmmetr). Připojte sondy paralelně ke svorkám obvodu a odečtěte hodnotu s přesností na jednotky ohmů. Tento postup slouží k ověření správnosti výpočtu celkového odporu a odhalení případných spojovacích chyb.

Vliv teploty na odpor rezistorů

Teplota mění odpor rezistorů díky jejich teplotnímu koeficientu, který udává procentuální změnu odporu při změně teploty o 1 °C. Při zvýšení teploty o 25 °C může odpor vzrůst nebo klesnout o několik procent, což ovlivňuje přesnost výpočtu paralelního odporu v reálných podmínkách.

Tolerance rezistorů a její dopad na výpočet

Tolerance rezistorů udává maximální povolenou odchylku od nominální hodnoty, typicky 1 % až 5 %. Vyšší tolerance znamená větší nejistotu v celkovém odporu paralelního zapojení, což je nutné zohlednit při návrhu obvodu a výpočtu celkového odporu.

Tip: Pro přesné ověření odporu paralelního zapojení doporučuji měřit při stabilní teplotě a používat rezistory s co nejnižší tolerancí. Častá chyba je ignorování tolerance, která může způsobit významné odchylky ve výsledku.

Porovnání paralelního a sériového zapojení rezistorů

Paralelní a sériové zapojení rezistorů se zásadně liší v chování celkového odporu a elektrického proudu v obvodu. Porozumění těmto rozdílům umožňuje přesný návrh obvodů z hlediska výkonu, bezpečnosti a funkčnosti.

Rozdíly ve výsledném odporu a proudu

Paralelní zapojení rezistorů snižuje celkový odpor podle vzorce pro paralelní odpor: převrácená hodnota výsledného odporu \( R \) je rovna součtu převrácených hodnot jednotlivých odporů \( R_1, R_2, \ldots, R_n \), tedy \( \frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n} \). Pro dva rezistory platí zjednodušený vzorec \( R_v = \frac{R_1 \cdot R_2}{R_1 + R_2} \). Výsledný odpor je vždy nižší než nejmenší odpor ze zapojených rezistorů. Například čtyři rezistory po 10 kΩ paralelně zapojené mají celkový odpor 2,5 kΩ (10 kΩ děleno 4). Nižší odpor umožňuje vyšší elektrický proud v paralelním obvodu, protože proud \( I \) se dělí do větví podle odporu, přičemž napětí \( U \) na všech rezistorech je stejné.

Naopak v sériovém zapojení se odpory sčítají: \( R_{celk} = R_1 + R_2 + \cdots + R_n \). Celkový odpor roste, což omezuje proud v obvodu podle Ohmova zákona \( I = \frac{U}{R} \). Vyšší odpor v sériovém zapojení může být výhodný pro ochranu součástek před přetížením.

Bezpečnostní aspekty v elektrických obvodech

Paralelní zapojení rezistorů umožňuje vyšší elektrický proud, proto je nezbytné správně dimenzovat jističe a pojistky, aby nedošlo k přetížení vodičů a přehřátí zařízení. Například v domácích obvodech na 230 V se paralelní zapojení používá u spotřebičů a osvětlení, kde je potřeba rozdělit proud do více větví. Sériové zapojení zvyšuje celkový odpor a snižuje proud, ale může způsobit vyšší napěťové úbytky na jednotlivých rezistorech, což může vést k jejich přehřátí a poškození.

Tip: Častou chybou je podcenění velikosti proudu v paralelních obvodech, což způsobuje přehřátí vodičů a selhání zařízení. Paralelní zapojení je vhodné pro aplikace vyžadující nízký odpor a vysoký proud, například v galvanických článcích nebo paralelním zapojení žárovek. Sériové zapojení se hodí tam, kde je potřeba omezit proud a chránit citlivé komponenty před přetížením.

Časté dotazy

Jak se vypočítá odpor při paralelním zapojení rezistoru?

Výsledný odpor R se vypočítá podle vzorce 1/R = 1/R1 + 1/R2 + … + 1/Rn, kde R1, R2, …, Rn jsou jednotlivé odpory rezistorů.

Jaký je vzorec pro paralelní odpor rezistorů?

Základní vzorec je 1/R = 1/R1 + 1/R2 + … + 1/Rn, pro dva rezistory lze použít R_v = (R1 × R2) / (R1 + R2).

Jak spočítat odpor paralelně zapojených rezistorů krok za krokem?

Nejprve vypočítejte převrácené hodnoty jednotlivých odporů, sečtěte je a nakonec vezměte převrácenou hodnotu součtu pro celkový odpor.

Proč je celkový odpor v paralelním zapojení menší než nejmenší odpor?

Protože přidáním dalšího paralelního rezistoru se zvyšuje vodivost obvodu, což snižuje celkový odpor pod hodnotu nejmenšího rezistoru.

Jak se rozdělí proud v paralelním obvodu?

Celkový proud se dělí do větví nepřímo úměrně k jejich odporům, součet proudů v jednotlivých rezistorech je roven celkovému proudu.

Jak ověřit paralelní odpor v praxi?

Pomocí multimetru změřte celkový odpor paralelního zapojení, měření by mělo být přesné na jednotky ohmů.

Jaký vliv má teplota na odpor rezistorů?

Odpor rezistorů se mění s teplotou v závislosti na teplotním koeficientu, který u běžných rezistorů může způsobit změnu o několik procent při změně o 25 °C.

Co znamená tolerance rezistorů?

Tolerance rezistorů označuje maximální odchylku od nominální hodnoty, obvykle 1 % až 5 %, což ovlivňuje přesnost výsledného odporu.

Jaké jsou rozdíly mezi paralelním a sériovým zapojením rezistorů?

Paralelní zapojení snižuje celkový odpor a umožňuje vyšší proud, zatímco sériové zapojení zvyšuje odpor a omezuje proud v obvodu.

K čemu se využívá paralelní zapojení rezistorů v praxi?

Používá se k úpravě zesílení v analogových obvodech, kalibraci měřících přístrojů a v domácích spotřebičích na 230 V.

Jak se vypočítá celkový odpor při paralelním zapojení tří rezistorů?

Použijte vzorec 1/R = 1/R1 + 1/R2 + 1/R3 a poté vypočítejte převrácenou hodnotu výsledku pro celkový odpor.

Jaký je rozdíl v rozdělení napětí mezi paralelními rezistory?

Napětí na všech rezistorech v paralelním zapojení je stejné a rovná se napětí zdroje, například 12 V na každém rezistoru.

Jak ověřit správnost výpočtu paralelního odporu pomocí měření?

Změřte celkový odpor multimetrem na vypnutém obvodu a porovnejte s vypočítanou hodnotou, rozdíl by měl být do 5 %.

Jaký je postup výpočtu odporu pro paralelní zapojení více než čtyř rezistorů?

Spočítejte převrácené hodnoty jednotlivých odporů, sečtěte je a poté vypočítejte převrácenou hodnotu součtu; například pro pět rezistorů 1/R = Σ(1/Ri).

Jak se změní celkový odpor při přidání dalšího paralelního rezistoru s hodnotou 100 Ω?

Celkový odpor se sníží, protože nový odpor přidává další cestu pro proud; například přidáním 100 Ω k 200 Ω paralelně vznikne celkový odpor 66,7 Ω.
