Barevné označení silových vodičů je klíčové pro bezpečnou elektroinstalaci a správnou identifikaci jednotlivých fází, nulového a ochranného vodiče. V jednofázových i třífázových sítích platí přesná pravidla, která usnadňují práci elektrikářům i revizím. Znát správné barvy vodičů pomáhá předcházet chybám a zajišťuje bezpečný provoz elektrických zařízení.
Rychlý přehled
- Barevné označení vodičů je stanoveno mezinárodními normami IEC a evropskými standardy.
- Fázové vodiče v jednofázových sítích mají hnědou barvu, v třífázových sítích jsou L1 hnědá, L2 černá, L3 šedá.
- Nulový vodič je vždy označen modrou barvou, nejlépe světlou, aby se předešlo záměně.
- Ochranný vodič má unikátní žlutozelené barevné označení podle platných norem.
- Před manipulací s vodiči je nezbytné ověřit jejich funkci měřením a dodržet bezpečnostní opatření.
Základní barevné označení vodičů v jednofázových a třífázových sítích
Barevné značení vodičů v elektroinstalaci podle platných IEC norem a evropských standardů přiděluje fázovým vodičům barvy hnědou, černou a šedou, které odpovídají fázím L1, L2 a L3. Nulový vodič má vždy modrou izolaci, což umožňuje bezpečnou identifikaci a minimalizuje riziko záměny. Ochranný vodič je jednoznačně označen žlutozelenou barvou, která je v elektroinstalacích závazná pro všechny typy sítí. Toto barevné označení vodičů usnadňuje práci elektrikářům i laikům při instalaci a údržbě.

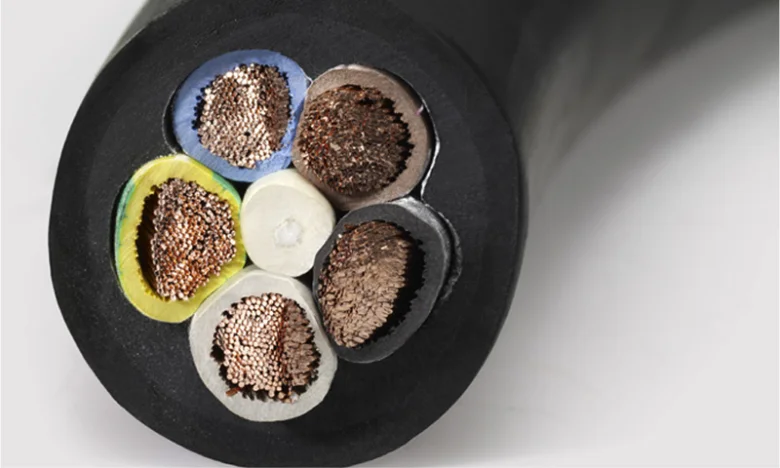

Jaké je barevné označení silových vodičů v jednofázové elektrické síti
V jednofázové síti se používá hnědá barva pro fázový vodič L1, modrá pro nulový vodič a žlutozelená pro ochranný vodič. V třífázových sítích se k tomu přidávají černý a šedý vodič pro fáze L2 a L3.
| Vodič | Barva izolace | Popis |
|---|---|---|
| L1 (fáze) | Hnědá | První fázový vodič |
| L2 (fáze) | Černá | Druhý fázový vodič (třífázové sítě) |
| L3 (fáze) | Šedá | Třetí fázový vodič (třífázové sítě) |
| Nulový vodič | Modrá | Nulový vodič |
| Ochranný vodič | Žlutozelená | Ochranný vodič (PE) |
Odborná rada: Při práci s kabely CYKY pro třífázovou síť je nutné vždy respektovat toto barevné značení, aby byla zajištěna bezpečná a správná montáž. Staré barevné značení vodičů může používat jiné barvy, proto je třeba před zapojením vodiče vždy ověřit jeho funkci pomocí vhodných přístrojů.
Historické a staré barevné značení vodičů
Staré elektroinstalace často používaly barevné značení vodičů, které se výrazně lišilo od současných platných norem IEC a evropských standardů. Nejčastěji se v těchto instalacích setkáte s vodiči bez barevného rozlišení funkcí, například s bílými nebo černými izolacemi. Bílé vodiče přitom nemusely být vždy nulové (N) a černé vodiče nemusely být vždy fázové (L), což výrazně zvyšuje riziko chybných zapojení a elektrických nehod.
Proto je při práci se starými elektroinstalacemi nezbytné vždy provést přesné měření vodičů pomocí multimetru nebo jiných vhodných přístrojů pro bezpečnou identifikaci jejich funkce. Barevné označení v těchto případech nelze považovat za spolehlivý ukazatel. Bezpečnost práce s elektřinou vyžaduje, aby se nevycházelo pouze z barvy izolace, ale aby byla vždy provedena kontrola měřením napětí a kontinuity vodičů.
Jak se liší barevné označení vodičů v starých a nových kabelech
- Staré barevné značení silových vodičů v elektrických kabelech používalo převážně bílou a černou barvu bez dalšího barevného rozlišení funkcí vodičů.
- Nové elektroinstalace podle norem IEC a ČSN používají modrý vodič pro nulový vodič (N), žlutozelený vodič pro ochranný vodič (PE) a fázové vodiče (L) v jednofázové síti označují hnědou barvou.
- V třífázových sítích (400 V) jsou fázové vodiče barevně rozlišeny takto: L1 – hnědá, L2 – černá, L3 – šedá, což umožňuje bezpečnou a jednoznačnou identifikaci funkcí vodičů.
- Barevné značení vodičů v jednofázové i třífázové síti zvyšuje bezpečnost elektroinstalace a snižuje riziko nesprávného zapojení, přičemž vždy platí, že funkce vodičů musí být ověřena měřením.
Tip: Častou chybou při práci se starými instalacemi je spoléhání se na barvu izolace vodičů bez ověření měřením, což může vést k nebezpečným situacím. Proto vždy používejte vhodné měřicí přístroje a dodržujte bezpečnostní postupy.
Pro koho se staré barevné značení hodí vs. pro koho NE: Staré barevné značení je relevantní pouze při rekonstrukcích a opravách starších elektroinstalací. Pro nové instalace je nevhodné a nevyhovuje současným normám, proto je nutné přejít na moderní barevné kódování podle platných předpisů.
Bezpečná identifikace funkce a měření vodičů
Bezpečná identifikace vodičů je klíčová pro správnou manipulaci a údržbu elektroinstalace, zejména při rozlišování fázových vodičů, nulového a ochranného vodiče. Pro spolehlivé měření a ověření funkce vodičů se používají různé přístroje, přičemž je nutné dodržovat bezpečnostní pravidla.
Použití indikačního šroubováku
Indikační šroubovák slouží k rychlé orientaci v elektroinstalaci díky indikaci napětí přímo na vodiči. Jeho hlavní omezení spočívá v možném zobrazení indukovaného napětí, které může vést k falešnému pozitivnímu výsledku. Proto není 100% spolehlivý pro přesné určení fázového vodiče.
Použití multimetru
Multimetr měří napětí mezi vodiči a umožňuje přesnou identifikaci fázových vodičů, nulového vodiče modrého a ochranného vodiče žlutozeleného podle platných norem. Měření napětí 230 V v jednofázové a 400 V v třífázové síti pomáhá bezpečně určit funkci každého vodiče.
Bezpečnostní opatření při práci s vodiči
Před měřením a manipulací vždy vypněte proud a použijte izolační rukavice spolu s nářadím s dielektrickou ochranou. Dodržování bezpečnostních opatření snižuje riziko úrazu elektrickým proudem a zajišťuje správnou identifikaci vodičů bez nebezpečí.
Barevné označení vodičů PEN, PEL a PEM
Barevné označení vodičů PEN, PEL a PEM patří mezi základní prvky bezpečné elektroinstalace a musí odpovídat platným normám IEC a evropským standardům. Vodič PEN, který kombinuje funkce nulového (N) a ochranného vodiče (PE), je označen kombinací modré a žlutozelené barvy. Tato kombinace musí být provedena tak, aby modrá i žlutozelená barva pokrývaly 30-70 % povrchu vodiče na každých 15 mm délky, čímž je zajištěna jednoznačná identifikace.
PEL vodič slouží výhradně jako ochranný vodič (PE) a je označen jednotnou žlutozelenou izolací. Podle norem elektroinstalace je žlutozelená barva jediná povolená pro ochranné vodiče, přičemž u holých vodičů nebo vodičů s jinou izolací se musí na přístupných místech použít žlutozelená dvoubarevná páska. PEM vodič představuje nulový vodič (N) a musí mít izolaci v modré barvě, přičemž se doporučuje světlý odstín modré, aby nedocházelo k záměně s jinými vodiči.
Toto barevné rozlišení je platné jak pro jednofázové, tak pro třífázové elektrické sítě a výrazně přispívá k bezpečné identifikaci vodičů při montáži, revizích a opravách. Staré barevné značení vodičů často neodpovídalo současným normám IEC, například vodiče PEN mohly být označeny pouze žlutozelenou barvou bez modrého pruhu, což zvyšuje riziko nesprávného zapojení. Proto je při práci se staršími instalacemi nutné vždy provést měření a ověření funkce vodičů.
| Vodič | Funkce | Barevné označení |
|---|---|---|
| PEN | Kombinace nulového a ochranného vodiče | Modrá a žlutozelená kombinace (30-70 % povrchu každá) |
| PEL | Ochranný vodič (PE) | Žlutozelená izolace |
| PEM | Nulový vodič (N) | Světlá modrá izolace |
Jak se označují nulový a ochranný vodič v barevném značení kabelů
Vodiče PEN, PEL a PEM plní zásadní bezpečnostní funkce v elektroinstalaci, proto musí jejich barevné označení přesně odpovídat normám IEC. Ochranný vodič (PEL) je vždy žlutozelený, což je jediná povolená barva pro PE, a to i u holých vodičů, které musí být označeny žlutozelenou páskou nebo barevným pruhem. Nulový vodič (PEM) má modrou izolaci, přičemž modrá barva nesmí být používána pro jiné účely, aby se zabránilo záměně.
Vodič PEN kombinuje funkce nulového a ochranného vodiče, proto jeho barevné označení musí být kombinací modré a žlutozelené, která je provedena podle přísných pravidel, aby byla zajištěna bezpečná identifikace. V praxi to znamená, že na každých 15 mm délky vodiče musí jedna barva pokrývat 30-70 % povrchu a druhá zbytek. Pokud vodič PEN není označen správně, hrozí nebezpečí nesprávného zapojení a následných poruch nebo úrazů elektrickým proudem.
Častá chyba: Použití pouze žlutozelené barvy pro vodič PEN bez modrého pruhu je nesprávné a neodpovídá platným normám. To může vést k chybné identifikaci vodiče při revizích nebo opravách.
Pro koho se to hodí vs pro koho NE: Barevné označení vodičů PEN, PEL a PEM podle současných norem je nezbytné pro nové instalace a rekonstrukce. U velmi starých elektroinstalací, kde vodiče nejsou barevně rozlišeny, je nutné vždy provést měření a identifikaci pomocí přístrojů, protože barevné značení nemusí být spolehlivé.
Dodržování přesného barevného značení vodičů PEN, PEL a PEM je klíčové pro bezpečnou a správnou elektroinstalaci a minimalizuje riziko úrazu elektrickým proudem i poškození zařízení.
Specifika barevného značení v průmyslu a výbušném prostředí
V průmyslových instalacích a výbušném prostředí platí přísnější požadavky na barevné značení vodičů než v běžných domácích sítích. Barevné označení vodičů v těchto prostředích musí odpovídat bezpečnostním normám, které zajišťují jednoznačnou identifikaci a minimalizují riziko chybného připojení. Například fázové vodiče mají obvykle odlišné barvy podle platných norem pro 230 V a 400 V instalace, zatímco nulový vodič zůstává modrý a ochranný vodič žlutozelený.
Specifika průmyslových a výbušných prostředí zahrnují:
- Použití odolnějších materiálů kabelů s přesným barevným značením pro snadnou identifikaci
- Přísnější kontrolu správného barevného označení v souladu s normami IEC
- Zvýšený důraz na bezpečnostní odstupy a ochranu proti jiskření
- Dodržování starého barevného značení vodičů pouze v přechodných obdobích při modernizaci elektroinstalace
Tyto podmínky výrazně snižují riziko špatného zapojení a tím i možnosti vzniku nehod v náročných provozních podmínkách.
Barevné značení vodičů v AC a DC instalacích
Barevné značení vodičů v elektrických instalacích 12 V DC a 230 V AC se liší podle typu proudu a platných norem. V AC instalacích se používají standardní barvy – fázové vodiče mají barvy hnědou, černou nebo šedou, nulový vodič je modrý a ochranný vodič žlutozelený. Pro jednofázové i třífázové sítě odpovídají fázové vodiče barvy podle normy IEC.
V nízkonapěťových DC instalacích, například v 12 V nebo 24 V systémech, se jako kladný vodič používá červená barva, zatímco bílý vodič označuje vodič záporný. Toto barevné značení pomáhá bezpečné identifikaci vodičů a předchází záměnám při montáži nebo opravách.
- AC instalace používají fázové vodiče v hnědé, černé nebo šedé barvě
- Nulový vodič v AC je modrý, ochranný vodič žlutozelený
- DC instalace nízkého napětí označují kladný vodič červeně, záporný bílou
- Staré barevné značení vodičů mohlo být odlišné a není kompatibilní s dnešními normami
Tip: Na co si dát pozor – při kombinaci AC a DC instalací vždy pečlivě dodržujte správné barevné značení, aby nedošlo k nebezpečným záměnám vodičů.
Rizika nesprávného barevného značení vodičů
Správné barevné značení vodičů v jednofázové a třífázové síti je nezbytné pro bezpečný provoz elektroinstalace. Nesprávné označení vodičů zvyšuje riziko elektrických zkratů, ohrožení zdraví a komplikací při údržbě.
Elektrické zkraty a požáry
Chybné barevné značení vodičů, například záměna fázových vodičů (hnědá, černá, šedá), nulového vodiče (modrá) a ochranného vodiče (žlutozelená), vede k nesprávnému zapojení. Takové chyby způsobují zkraty, které mohou vyvolat přehřátí vodičů a následný požár elektroinstalace. Podle statistik požárů vzniklých z elektrických příčin představují nesprávně označené vodiče významný podíl.
Ohrožení zdraví a bezpečnosti
Nesprávné barevné značení vodičů zvyšuje riziko úrazu elektrickým proudem, protože manipulující osoby nemusí správně identifikovat fázové, nulové a ochranné vodiče. Úrazy elektrickým proudem mohou být smrtelné, zejména pokud dojde k záměně ochranného vodiče žlutozelené barvy s jinými vodiči. Bezpečnostní normy IEC proto vyžadují jednoznačné barevné kódování a pravidelné ověřování vodičů měřením před jakoukoliv prací.
Problémy při údržbě a opravách
Špatné barevné značení ztěžuje rychlou identifikaci vodičů v rozvodných skříních a elektroinstalacích. To prodlužuje dobu zásahu elektrikářů a zvyšuje pravděpodobnost chybného zapojení. Nesprávné značení také komplikuje diagnostiku závad a může vést k opakovaným poruchám.
Častá chyba: Používání starého barevného značení vodičů, například vodičů bez barevného rozlišení nebo s barvami používanými před rokem 2000, neodpovídá současným normám IEC. To výrazně znesnadňuje bezpečnou identifikaci vodičů a zvyšuje riziko chyb při zásahu.
Pro koho se to hodí: Správné barevné značení je nezbytné pro nové instalace a modernizace elektroinstalací v rodinných domech, průmyslových objektech i veřejných budovách.
Pro koho se to nehodí: V instalacích s historickým nebo atypickým zapojením bez barevného značení je nutné vždy použít měřicí přístroje a odbornou diagnostiku, protože barevné označení není spolehlivé.
Novinky a změny v barevném značení vodičů podle norem
Nové evropské a české normy přinesly zásadní změny v barevném označení vodičů, které zlepšují bezpečnou identifikaci v elektroinstalacích. Přechod na jednotné barvy upravené podle IEC pomáhá předejít chybám při instalacích a údržbě.
Změny v barevném značení po roce 2000
Do roku 2000 bylo běžné používat bílé a černé vodiče pro fáze i nulové vodiče, což ztěžovalo jejich bezpečnou identifikaci. Od tohoto roku se přešlo na barevné značení vodičů podle IEC norem: fázové vodiče mají specifické barvy, nulový vodič je modrý a ochranný vodič žlutozelený. Tento přechod výrazně zjednodušil rozlišení vodičů v elektrických instalacích 230 V a 400 V.
Současné normy a jejich požadavky
Aktuální evropské normy (IEC) a české normy stanovují přesné barevné označení vodičů, které musí elektroinstalace dodržovat. Barevné značení vodičů zahrnuje:
- Fázové vodiče s barvami podle pořadí (L1 – hnědá, L2 – černá, L3 – šedá)
- Nulový vodič modrý
- Ochranný vodič žlutozelený
Dodržování těchto pravidel zajišťuje bezpečnost a přehlednost elektroinstalace.
Časté dotazy k barevnému označení silových vodičů
Otázka: Jaké barvy mají fázové vodiče L1, L2 a L3 v třífázové síti?
L1 je hnědá, L2 černá a L3 šedá podle platných evropských norem IEC.
Otázka: Jaké je barevné označení nulového vodiče?
Nulový vodič má modrou barvu, obvykle světlou, což zajišťuje bezpečnou identifikaci v elektroinstalaci.
Otázka: Jak se označuje ochranný vodič?
Ochranný vodič je žlutozelený, přičemž tato kombinace pokrývá 30-70 % povrchu izolace.
Otázka: Kolik barev se používá pro značení silových vodičů v třífázových sítích?
Pro fázové vodiče jsou tři barvy (hnědá, černá, šedá), plus modrá pro nulový a žlutozelená pro ochranný vodič.
Otázka: Jaké je barevné označení silových vodičů v jednofázové elektrické síti?
Fázový vodič je zpravidla hnědý, nulový modrý a ochranný žlutozelený.
Otázka: Jak se barevně značí vodiče v jednofázových a třífázových kabelech?
Jednofázové kabely mají fázový vodič hnědý, nulový modrý a ochranný žlutozelený, třífázové kabely přidávají černý a šedý pro L2 a L3.
Otázka: Jaké barvy se používaly ve starých elektroinstalacích?
Staré instalace často používaly černé nebo bílé vodiče bez přesného barevného rozlišení.
Otázka: Proč je nutné měřit vodiče i při barevném značení?
Barva nezaručuje funkci vodiče, proto je bezpečné ověřit měřením multimetr nebo indikačním šroubovákem.
Otázka: Jaký je princip použití indikačního šroubováku?
Indikační šroubovák svítí při kontaktu s fázovým vodičem, ale může reagovat i na indukované napětí.
Otázka: Jak správně použít multimetr k identifikaci vodičů?
Multimetr měří napětí mezi vodiči; fáze vykazuje cca 230 V vůči zemi, nulový vodič napětí nemá.
Otázka: Co znamená vodič PEN a jak je označen?
PEN vodič kombinuje nulový a ochranný vodič, označuje se modrou izolací s žlutozeleným pruhem.
Otázka: Jaké jsou bezpečnostní opatření při práci s vodiči?
Před prací vypněte proud, používejte izolační rukavice a nářadí s dielektrickou ochranou.
Otázka: Jaké jsou rozdíly v barevném značení vodičů v AC a DC instalacích?
V DC je kladný vodič červený a záporný bílý, zatímco v AC se používají standardní barvy dle IEC.
Otázka: Jaké jsou důsledky nesprávného barevného značení vodičů?
Nesprávné značení může způsobit úrazy elektrickým proudem, zkratové stavy a chyby při údržbě.
Otázka: Jak se identifikují vodiče v instalacích s více zdroji napětí?
Je nutné použít měřicí přístroje a přesně dodržovat bezpečnostní postupy pro spolehlivou identifikaci vodičů.
