Detailní princip fungování a ovládání šroubového kompresoru

Šroubový kompresor pracuje na principu objemové komprese, kdy vzduch plynule stlačuje mezi dvěma rotory kompresoru. Jeho ovládací mechanismus zahrnuje precizní řízení výkonu, mazání a chlazení, což zajišťuje efektivní a spolehlivý provoz v průmyslových aplikacích. Porozumění těmto procesům pomáhá optimalizovat výkon a prodloužit životnost zařízení.

Jaký je princip fungování šroubového kompresoru?

Šroubový kompresor pracuje na principu objemové komprese, kdy jsou plyny stlačovány mezi dvěma přesně tvarovanými šroubovitými rotory, které se otáčejí proti sobě bez vzájemného kontaktu. Tento princip umožňuje plynulou a nepřerušovanou kompresi vzduchu s výrazně nižšími vibracemi a pulzacemi než u pístových kompresorů. Vzduch je nasáván přes vstupní filtr, kde se zachycují nečistoty, a následně je uzavřen v kompresních kapsách mezi rotory. Jak rotory rotují, objem těchto kaps postupně klesá, což vede ke stlačení a ohřátí vzduchu před jeho výstupem.

Jaký je princip činnosti šroubového kompresoru a jak se reguluje

Při otáčení šroubových rotorů je nasávaný vzduch zachycen v mezerách mezi závity a posouván směrem k výstupnímu otvoru, kde se tlak vzduchu zvyšuje až na požadovanou hodnotu. Přesné mikrometrové vyrovnání rotorů minimalizuje úniky vzduchu a oleje, čímž zvyšuje účinnost a snižuje opotřebení. Mazání olejem plní několik funkcí: snižuje tření mezi rotory a skříní, utěsňuje kompresní komory a odvádí teplo vzniklé během stlačování. Chladicí systém, zahrnující vzduchové nebo vodní chladiče, cirkulaci oleje a teplotní senzory, udržuje provozní teplotu v rozmezí doporučeném výrobcem, obvykle kolem 80-90 °C, čímž zabraňuje přehřátí.

Řízení výkonu šroubového kompresoru probíhá pomocí elektronického ovládání, které může být realizováno pevnou rychlostí, dvourychlostním režimem nebo proměnnými otáčkami (VSD – Variable Speed Drive). VSD systém upravuje otáčky motoru podle aktuální potřeby vzduchu, což snižuje spotřebu energie až o 30 % a prodlužuje životnost zařízení. Typy pohonů zahrnují přímý pohon, který minimalizuje ztráty přenosem, a řemenový pohon, který nabízí flexibilitu při údržbě a nižší pořizovací náklady, avšak s mírně vyššími ztrátami.

Tip: Častou chybou je zanedbání pravidelné údržby mazacího a chladicího systému, což vede k přehřátí, zvýšenému opotřebení rotorů a nárůstu vibrací. Šroubové kompresory jsou ideální pro průmyslové provozy vyžadující kontinuální a stabilní dodávku stlačeného vzduchu, zatímco pro příležitostné nebo krátkodobé použití jsou vhodnější pístové kompresory kvůli nižším pořizovacím nákladům a jednodušší konstrukci.

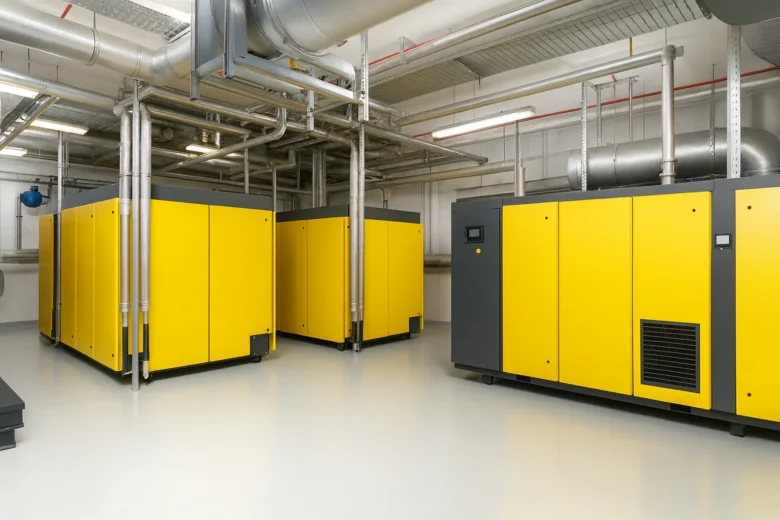

Jaké jsou klíčové části a konstrukce šroubového kompresoru?

Šroubový kompresor pracuje na principu objemové komprese, kdy jsou plyny stlačovány mezi dvěma přesně tvarovanými šroubovými rotory. Tyto rotory jsou vzájemně ozubené a otáčejí se proti sobě bez přímého kontaktu, což umožňuje plynulé stlačení vzduchu bez výrazných pulzací a vibrací. Objem vzduchu mezi rotory se postupně zmenšuje, což vede ke zvýšení tlaku a teploty stlačeného plynu. Tento rotační mechanismus zajišťuje stabilní a rovnoměrný průtok stlačeného vzduchu vhodný pro průmyslové aplikace.

Olejový okruh plní dvě klíčové funkce – mazání a chlazení. Mazání snižuje tření mezi rotory a skříní, zároveň utěsňuje kompresní prostory a minimalizuje opotřebení. Olej také odvádí teplo vzniklé během komprese, čímž udržuje provozní teplotu v rozmezí 70-90 °C, což prodlužuje životnost kompresoru a zvyšuje jeho efektivitu. Olejový okruh zahrnuje čerpadlo, filtry a chladič oleje, které společně zabezpečují optimální mazání a teplotní stabilitu.

Vzduchový filtr zachycuje nečistoty jako prach, pyl a piliny, které by mohly poškodit rotory nebo snížit účinnost komprese. Filtr obvykle obsahuje více vrstev filtračního média s účinností zachycení částic nad 99 %. Po stlačení vzduchu olejový separační systém odstraní z výstupního vzduchu olejové částice na úrovni pod 3 mg/m³, což splňuje normu ISO 8573-1 pro kvalitu stlačeného vzduchu. Separátor pracuje ve dvou fázích – hrubé oddělení kapek a následná filtrace mikroskopických zbytků oleje.

Chladič stlačeného vzduchu, často vzduchový nebo vodní, snižuje teplotu vzduchu zhruba z 90 °C na 40-50 °C, čímž zabraňuje kondenzaci vlhkosti v potrubí a zvyšuje bezpečnost provozu. Kondenzát je zachycován a odváděn do odlučovače vody, který zabraňuje vniknutí vlhkosti do systému. Teplotní senzory monitorují teplotu oleje i vzduchu a v případě přehřátí spouštějí ochranné mechanismy.

Hlavní komponenty šroubového kompresoru

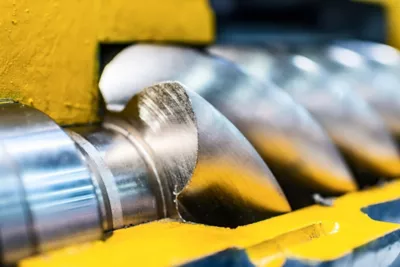

• Šroubové rotory – přesně vyfrézované z oceli nebo litiny s tolerancí v řádu mikrometrů, zajišťují objemovou kompresi vzduchu
• Olejový okruh – zahrnuje čerpadlo, filtry a chladič pro mazání a chlazení rotorů a dalších pohyblivých částí
• Vzduchový filtr – vícevrstvý filtr s účinností >99 % zachycuje prach a nečistoty před vstupem vzduchu do kompresoru
• Separační systém oleje – dvoufázový systém odstraňuje olejové částice pod 3 mg/m³ z výstupního vzduchu
• Chladič – vzduchový nebo vodní chladič snižuje teplotu stlačeného vzduchu na 40-50 °C
• Elektronické ovládání – mikroprocesorové řízení monitoruje tlak, teplotu, otáčky a spotřebu energie, umožňuje řízení výkonu a diagnostiku

Podle dat Ministerstva zemědělství ČR je přesná konstrukce rotorů a koordinace mazacího a chladicího systému zásadní pro efektivitu a spolehlivost šroubových kompresorů v průmyslových provozech. Typy pohonů zahrnují elektrické motory s přímým nebo pásovým převodem a spalovací motory, přičemž elektronické ovládání umožňuje plynulé nastavení otáček (VSD) a optimalizaci spotřeby energie.

Tip: Častou chybou je zanedbání pravidelné výměny oleje a filtrů, což vede k nadměrnému opotřebení rotorů a snížení účinnosti kompresoru.

Pro koho se to hodí: Šroubové kompresory jsou ideální pro průmyslové aplikace s požadavkem na nepřerušovaný provoz a stabilní tlak. Pro koho NE: Nejsou vhodné pro malé dílny s občasným použitím, kde jsou efektivnější jednodušší pístové kompresory.

Jak probíhá mazání a chlazení v šroubovém kompresoru?

Mazání a chlazení patří mezi klíčové faktory ovlivňující spolehlivost a výkon šroubového kompresoru. Správná cirkulace oleje snižuje tření a odvádí teplo, které může při provozu dosahovat až 150 °C. Chladicí systémy udržují optimální teplotu oleje i vzduchu, čímž prodlužují životnost a stabilní chod zařízení.

Funkce mazání v šroubovém kompresoru

Mazání snižuje tření mezi rotory kompresoru a vnitřními stěnami tělesa, čímž zabraňuje nadměrnému opotřebení. Olej zároveň utěsňuje objemové kompresní komory a odvádí poškozující teplo vznikající při vysokotlaké kompresi. Takový mazací systém je nezbytný pro zajištění spolehlivého chodu a dlouhé životnosti kompresoru.

Chladicí systémy a jejich význam

Chlazení šroubového kompresoru probíhá pomocí vzduchových nebo vodních chladičů, které udržují teplotu oleje a stlačeného vzduchu v rozsahu 40 až 60 °C. Regulace teploty pomocí chladičů zajišťuje efektivní odvod tepla a stabilní provozní podmínky, což je nezbytné pro řízení výkonu a elektronické ovládání kompresoru v průmyslových aplikacích.

Provozní parametry mazání

Optimální tlak oleje se pohybuje mezi 3 až 5 bary, přičemž průtok oleje by měl být 5 až 10 litrů za minutu. Tyto parametry ovlivňují nejen mazání a chlazení, ale také životnost a spolehlivost kompresoru. Nedostatečné mazání vede k vyšším vibracím a hluku, což může zkrátit servisní intervaly a zvýšit náklady na údržbu.

Tip: Na co si dát pozor při mazání a chlazení šroubového kompresoru – příliš nízký tlak oleje vede k nedostatečnému mazání rotorů a zvyšuje riziko poškození. Tento systém se hodí zejména pro průmyslové aplikace s nepřetržitým provozem, méně vhodný je pro občasné nebo krátkodobé nasazení, kde může dojít k rychlému ochlazení a kondenzaci.

Jak funguje ovládací mechanismus a řízení výkonu?

Ovládací mechanismus šroubového kompresoru zahrnuje komplexní elektronické řízení, které přizpůsobuje výkon aktuální potřebě vzduchu. Díky tomu je možné efektivně regulovat tlak a otáčky motoru, což výrazně zlepšuje energetickou účinnost a provozní spolehlivost.

Typy pohonů šroubového kompresoru

Šroubové kompresory využívají tři základní typy pohonů: pásový, převodový a VSD pohon. Pásový pohon přenáší výkon přes řemeny, což umožňuje jednoduchou údržbu, ale s nižší účinností. Převodový pohon používá ozubená kola, která snižují ztráty, ale vyžadují přesnější nastavení. Nejmodernější je VSD pohon (Variable Speed Drive), který elektronicky reguluje otáčky motoru podle okamžité potřeby vzduchu. Tento typ pohonu dosahuje úspory energie až 30 % a provozuje kompresor tišeji a plynuleji.

Regulace rychlosti a tlaku

Řídicí systém šroubového kompresoru upravuje rychlost motoru na základě aktuální spotřeby vzduchu. Regulace otáček probíhá elektronickým ovládáním, které zajišťuje udržení konstantního požadovaného tlaku v rozvodu. Tento způsob řízení výkonu minimalizuje ztráty energie a eliminuje nežádoucí přetlak. Díky přesné regulaci tlaku a otáček se dosahuje výrazné úspory energie a prodlužuje se životnost komponent kompresoru.

Řídicí algoritmy a jejich význam

Moderní řídicí algoritmy využívají data z čidel a senzorů, aby optimalizovaly provoz šroubového kompresoru v reálném čase. Algoritmy umožňují prediktivní údržbu, která včas detekuje možné závady a zabraňuje neplánovaným odstávkám. Tím se snižují provozní náklady a zvyšuje spolehlivost celého systému. Současně algoritmy přispívají k řízení výkonu tak, aby se minimalizovalo opotřebení rotorů kompresoru a optimalizovalo mazání a chlazení.

1. Monitorování tlaku – čidla snímají aktuální tlak v systému
2. Výpočet potřeby vzduchu – řídicí jednotka analyzuje provozní data
3. Úprava otáček – VSD pohon mění rychlost motoru podle výpočtu
4. Optimalizace provozu – řídicí algoritmy upravují parametry pro efektivitu a ochranu zařízení

Jaké jsou provozní parametry a základní údržba?

Pro správný provoz šroubového kompresoru je nezbytné sledovat klíčové provozní parametry a pravidelně provádět údržbu. Tím se zajistí dlouhá životnost zařízení a stabilní výkon v průmyslových aplikacích.

Sledované provozní parametry

Mezi hlavní provozní parametry patří tlak, teplota a průtok vzduchu. Tlak určuje schopnost kompresoru dodávat vzduch s požadovaným tlakem, teplota ovlivňuje efektivitu mazání a chlazení, a průtok vzduchu reflektuje aktuální výkon zařízení. Správné řízení výkonu a elektronické ovládání umožňují optimalizovat tyto parametry podle potřeby, což zvyšuje efektivitu objemové komprese a snižuje opotřebení rotorů kompresoru.

Zásady pravidelné údržby

Údržba šroubového kompresoru zahrnuje pravidelnou výměnu oleje a vzduchových filtrů, které jsou klíčové pro správné mazání a chlazení. Důsledná údržba může prodloužit životnost kompresoru na 10 až 20 let. Doporučuje se také kontrola těsnění a mazacích systémů, aby se zabránilo únikům a nadměrnému opotřebení. Elektronické ovládání často nabízí funkce prediktivní údržby, které pomáhají včas identifikovat potřebu servisu.

Časté problémy a jejich řešení

• Přehřátí způsobené nedostatečným chlazením vede k rychlejšímu opotřebení.
• Zanesený filtr snižuje průtok vzduchu a zvyšuje spotřebu energie.
• Únik vzduchu v těsněních nebo spojích ovlivňuje tlak a výkon kompresoru.

Na co si dát pozor: Častou chybou je zanedbání výměny filtru, což vede k přehřátí a snížení efektivity. Pro koho se šroubový kompresor hodí, jsou uživatelé vyžadující stabilní průmyslový provoz s přesným řízením výkonu; naopak méně vhodný je pro aplikace s nepravidelným zatížením bez možnosti pravidelné údržby.

Jaké jsou výhody šroubového kompresoru oproti pístovému?

Šroubový kompresor dosahuje výrazně nižších vibrací a hlučnosti díky nepřerušovanému rotačnímu pohybu dvou přesně tvarovaných šroubových rotorů, které stlačují vzduch objemovou kompresí. Tento princip eliminuje pulzace tlaku a rázy typické pro pístové kompresory, kde vratný pohyb pístu vyvolává výrazné mechanické rázy a vibrace. Šroubové kompresory proto poskytují stabilní průtok stlačeného vzduchu s minimálními výkyvy, což je klíčové pro průmyslové aplikace vyžadující nepřetržitý provoz a konstantní tlak.

Pístové kompresory jsou vhodnější pro menší provozy nebo aplikace s nízkou frekvencí použití, kde není prioritou plynulost průtoku ani nízká hlučnost. Šroubové kompresory oproti tomu umožňují přesné elektronické řízení výkonu, které optimalizuje mazání a chlazení, a tím zvyšuje efektivitu a životnost zařízení. Elektronické ovládání zahrnuje regulaci otáček motoru (VSD – Variable Speed Drive), monitorování teploty a tlaku, a automatickou adaptaci výkonu podle aktuální potřeby vzduchu.

Typy pohonů šroubových kompresorů zahrnují přímý pohon, který minimalizuje ztráty a vyžaduje méně údržby, a řemenový pohon, který nabízí větší flexibilitu v instalaci, ale s vyššími nároky na servis. Volba pohonu ovlivňuje celkovou účinnost, hlučnost a náklady na provoz.

Jaké jsou hlavní principy provozu a ovládání šroubového kompresoru

Tip: Častou chybou je poddimenzování filtru vzduchu u šroubových kompresorů, což vede k rychlému zanášení a snížení výkonu. Doporučuje se pravidelná kontrola a výměna filtrů podle provozních podmínek.

Odborná rada: Šroubové kompresory jsou ideální pro průmyslové provozy vyžadující stabilní a tichý zdroj stlačeného vzduchu s možností přesného řízení výkonu. Pro malé dílny nebo příležitostné použití se však lépe hodí jednodušší pístové kompresory s nižší pořizovací cenou a jednodušší údržbou.

Jak vybrat správný typ a pohon kompresoru?

Výběr správného typu a pohonu šroubového kompresoru závisí na požadavcích na kvalitu vzduchu, výkon a provozní podmínky. Porozumění rozdílu mezi suchými a olejovými kompresory i možnostem pohonů pomůže vybrat zařízení odpovídající konkrétní aplikaci.

Suché vs. olejové kompresory

Suchý kompresor nevyužívá olej k mazání rotoru kompresoru, což umožňuje získat vzduch bez olejových částic a je ideální pro aplikace vyžadující vysokou čistotu vzduchu. Naopak olejový kompresor používá mazání a chlazení olejem, což zvyšuje spolehlivost a životnost zařízení v průmyslových podmínkách s většími nároky na výkon a trvanlivost. Výběr mezi nimi závisí na požadované kvalitě stlačeného vzduchu a provozním prostředí.

Volba pohonu podle provozu

Výběr typu pohonu ovlivňuje provozní efektivitu a náklady na údržbu. Pásový pohon je vhodný pro menší provozy s nižšími požadavky na výkon a umožňuje snadnou výměnu dílů. Převodový pohon nabízí větší spolehlivost a vhodnost do náročnějších podmínek díky pevné spojce mezi motorem a rotory kompresoru. VSD pohon (Variable Speed Drive) umožňuje řízení výkonu a elektronické ovládání, což snižuje energetickou spotřebu a zajišťuje plynulý chod při proměnném zatížení. Pro průmyslové aplikace, kde je potřeba úspora energie, je VSD pohon optimální volbou.

• Suchý kompresor pro čistý vzduch bez olejových částic
• Olejový kompresor pro průmyslový provoz s vyšší spolehlivostí
• Pásový pohon pro menší a méně náročné aplikace
• Převodový pohon pro robustnější provoz a vyšší spolehlivost
• VSD pohon pro energetickou úsporu a přesné řízení výkonu

Tip: Častou chybou je podcenění požadavků na kvalitu vzduchu, což vede k nevhodnému výběru suchého versus olejového kompresoru a následným problémům v provozu.

Jaká je životnost a jak prodloužit životnost kompresoru?

Životnost šroubového kompresoru se běžně pohybuje mezi 10 až 20 lety a závisí především na správném dimenzování a pravidelné údržbě. Správné dimenzování zajistí, že kompresor pracuje v optimálním rozsahu výkonu, čímž se minimalizuje nadměrné opotřebení rotorů kompresoru a dalších mechanických částí. Údržba kompresoru zahrnuje pravidelné kontroly mazání a chlazení, které jsou klíčové pro dlouhodobou spolehlivost zařízení.

Elektronické ovládání a řízení výkonu dnes umožňují přesné nastavení provozních parametrů, což napomáhá eliminovat zbytečné vibrace a nadměrný hluk. Naopak častou chybou je poddimenzování nebo provoz v nesprávných režimech, které může výrazně zkrátit životnost zařízení. Preventivní údržba, včetně sledování stavu mazání a pravidelné výměny filtrů, prodlužuje životnost a zajišťuje stabilní výkon v průmyslových aplikacích.

Pokročilé metody diagnostiky a prediktivní údržby šroubových kompresorů

Pokročilé metody diagnostiky šroubových kompresorů kombinují měření vibrací a hluku s moderními řídicími algoritmy, což umožňuje přesné sledování stavu zařízení. Taková prediktivní údržba minimalizuje neplánované odstávky a optimalizuje řízení výkonu v průmyslových aplikacích.

Analýza vibrací a hluku

Měření vibrací a hluku pomáhá odhalit opotřebení rotorů kompresoru a nesprávnou funkci mazání a chlazení ještě před vznikem vážné poruchy. Vibrace signalizují mechanické problémy, zatímco zvýšený hluk může indikovat poruchy v objemové kompresi. Díky těmto datům lze přesně plánovat zásahy údržby.

Integrace do automatizovaných systémů

Řídicí algoritmy využívají data ze senzorů k automatickému řízení výkonu a elektronickému ovládání šroubového kompresoru. Tento systém umožňuje vzdálené monitorování a spouští prediktivní údržbu na základě analýzy trendů, což přispívá k vyšší spolehlivosti a efektivitě provozu.

Tip: Propojení pokročilé diagnostiky šroubových kompresorů s automatizací je klíčové zejména tam, kde jsou požadavky na nepřetržitý provoz vysoké. Naopak v malých aplikacích s nízkým zatížením může být komplexní systém zbytečně nákladný.

Časté dotazy

Jaký je základní princip fungování šroubového kompresoru?

Vzduch je stlačován mezi dvěma šroubovitými rotory bez přímého kontaktu, čímž dochází k objemové kompresi s menšími vibracemi než u pístových kompresorů.

Jaká je typická životnost šroubového kompresoru?

Životnost se pohybuje mezi 10 až 20 lety při pravidelné údržbě a správném provozu.

Jak funguje mazání v šroubovém kompresoru?

Mazání snižuje tření a odvádí teplo vznikající při kompresi; tlak oleje bývá 3-5 barů a průtok 5-10 litrů za minutu.

Co je to VSD pohon a jaký má přínos?

VSD (Variable Speed Drive) umožňuje regulaci otáček motoru podle potřeby, což šetří až 30 % energie a prodlužuje životnost kompresoru.

Jaké jsou hlavní rozdíly mezi šroubovým a pístovým kompresorem?

Šroubové kompresory mají nižší vibrace, hlučnost a plynulejší průtok, vhodné pro průmyslový kontinuální provoz; pístové jsou lepší pro menší a méně náročné aplikace.

Jaké jsou základní provozní parametry, které je třeba sledovat?

Teplota, tlak a průtok vzduchu jsou klíčové parametry ovlivňující výkon a bezpečnost provozu.

Jak často je třeba měnit olej a filtry v kompresoru?

Doporučuje se pravidelná výměna oleje a filtrů podle výrobce, obvykle každých 1000 až 2000 provozních hodin.

Jaké jsou pokročilé metody diagnostiky kompresoru?

Patří sem analýza vibrací a hluku, které pomáhají včas odhalit opotřebení a umožňují prediktivní údržbu.

Jak funguje ovládací systém šroubového kompresoru?

Elektronické řídicí jednotky regulují tlak, rychlost otáček a mazání pomocí senzorů a algoritmů pro optimální výkon.

Jak vybrat správný typ šroubového kompresoru?

Výběr závisí na požadavcích na čistotu vzduchu (suchý vs. olejový), výkonu a provozních podmínkách; VSD pohony jsou vhodné pro úsporu energie.

Jaké jsou hlavní typy ovládacích mechanismů používaných u šroubových kompresorů?

Mezi hlavní typy patří regulační ventily, frekvenční měniče a bypasy, které umožňují přesné řízení výkonu v 3 krocích.

Jak probíhá kroková regulace výkonu šroubového kompresoru?

Kroková regulace se provádí ve 3 fázích: plný výkon, částečný výkon a vypnutí, což umožňuje úsporu energie až o 20 %.

Jaký je vliv teploty okolí na ovládací mechanismus šroubového kompresoru?

Teplota okolí ovlivňuje chladicí systém a může způsobit snížení účinnosti o 5-10 % při teplotách nad 40 °C.

Jak se monitoruje tlak v šroubovém kompresoru během provozu?

Tlak se sleduje pomocí digitálních senzorů s přesností ±0,5 bar, které jsou integrovány do ovládacího systému.

Jaké bezpečnostní prvky obsahuje ovládací mechanismus šroubového kompresoru?

Bezpečnostní mechanismy zahrnují tlakové pojistky nastavené na 15 barů a automatické vypínání při přehřátí nad 90 °C.
