Domácí uzemnění a zemnicí obvody schémata zapojení správně

Domácí uzemnění je klíčovým prvkem bezpečné elektroinstalace, který chrání před úrazem elektrickým proudem a zajišťuje správnou funkci ochranných zařízení. Schémata zapojení zemnicích obvodů, včetně použití zemnicí tyče a doplňujícího ochranného pospojování, pomáhají vytvořit spolehlivou uzemňovací soustavu typu A. Správné provedení uzemnění výrazně snižuje riziko poruch a zvyšuje bezpečnost vašeho rodinného domu.

Jak správně udělat domácí uzemnění krok za krokem

Správné domácí uzemnění začíná přesnou přípravou výkopu a výběrem vhodných zemničů, které se instalují do země a propojují s uzemňovacím vodičem. Kvalitní spojovací technika zajišťuje dlouhodobou bezpečnost celého systému a odolnost proti korozi. Následuje podrobný návod, jak instalovat a zapojit zemnící tyče i zemnicí pásky v souladu s platnými normami ČSN a bezpečnostními předpisy.

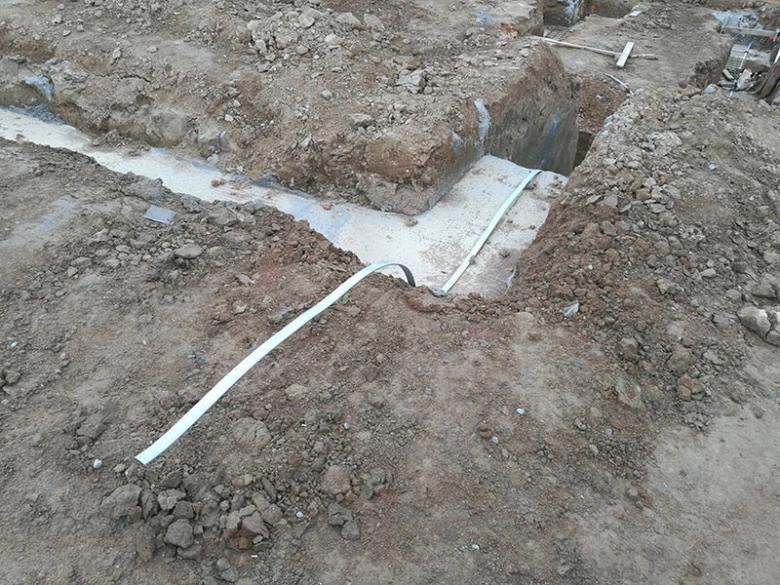

Jak připravit výkop pro domácí uzemnění

Pro domácí uzemnění vykopete příkop o hloubce přibližně 0,5 metru a šířce minimálně 0,5 metru, což umožní bezpečnou montáž zemničů a manipulaci s materiálem. Výkop musí být rovný a bez ostrých kamenů, které by mohly poškodit vodiče nebo zemnicí pásky. Při práci dodržujte bezpečnost práce, zejména ochranu proti úrazu elektrickým proudem a riziku poškození stávajících inženýrských sítí.

Výběr a příprava zemničů pro domácí uzemnění

Použijte tři zemniče typu A v podobě 3m ocelových úhelníků 50×50 mm nebo ocelových trubek o průměru 16 mm s tloušťkou stěny 3 mm. Materiál musí být pozinkovaný nebo opatřený jinou antikorozní ochranou, aby byla zajištěna dlouhodobá odolnost proti korozi. Před instalací očistěte povrch materiálu od nečistot a rzi, aby bylo spojení s uzemňovacím vodičem vodivé a bez přerušení. Tento typ zemničů je standardem pro rodinné domy s uzemňovací soustavou typu A.

Správné spojování zemničů a vodičů

Spojení mezi zemnicí a uzemňovacím vodičem musí být pevné, mechanicky odolné a odolné proti korozi. Doporučuje se použití exotermického svaření, které vytváří trvalý a bezúdržbový spoj, případně tlakové svorky schválené pro uzemnění. Pájení bez mechanické fixace není vhodné, protože nemá dostatečnou pevnost a odolnost vůči vlivům prostředí. Spoje musí být provedeny tak, aby nepoškodily pozinkovaný povrch zemničů a zajistily hlavní ochranné pospojování podle normy ČSN 33 2000-4-41.

• Tip: Častou chybou při domácím uzemnění je použití nekvalitních nebo nevhodných spojů, které časem zkorodují a oslabí ochranu, což může vést k nebezpečným situacím při poruše elektroinstalace.
• Pro koho se to hodí: Tento postup je vhodný pro rodinné domy s uzemňovací soustavou typu A, kde je potřeba doplňující ochranné pospojování a pevné zemnicí pásky. Nevhodný je pro objekty s požadavky na speciální uzemňovací systémy, například průmyslové haly nebo transformovny s mřížovou uzemňovací soustavou.

Schémata zapojení zemnicích obvodů v domácí elektroinstalaci

Schémata zapojení zemnicích obvodů v domácí elektroinstalaci představují zásadní prvek pro bezpečnost a správnou funkci elektrických zařízení. Hlavní ochranná pospojovací svorka (HN) spojuje ochranné vodiče s uzemňovacím systémem, přičemž barevné značení vodičů odpovídá normě ČSN 33 2000-4-41. Níže uvádím konkrétní příklady zapojení pro systémy TN-C a TN-S, včetně detailů propojení zemnicích pásků a využití zemnicích tyčí v uzemňovací soustavě typu A.

Schéma zapojení TN-C systému v domácí elektroinstalaci

TN-C systém kombinuje ochranný vodič (PE) a nulový vodič (N) do jednoho vodiče PEN. Hlavní ochranná pospojovací svorka propojuje vodič PEN přímo se zemnicí tyčí nebo zemnicím páskem, čímž vzniká zemnicí obvod s požadovaným odporem pod 2 Ω pro rodinné domy s třífázovou sítí 380 V. Barevné značení vodiče PEN je kombinace modré (N) a zelenožluté (PE), což vyžaduje zvýšenou pozornost při instalaci, aby nedošlo k záměně.

Schéma zapojení TN-S systému v domácí elektroinstalaci

TN-S systém používá samostatné vodiče PE (zelenožlutý) a N (modrý). Hlavní ochranná pospojovací svorka spojuje vodič PE se zemnicí tyčí nebo zemnicím páskem, čímž se vytváří bezpečný zemnicí obvod s odporem pod 2 Ω. Tento systém zvyšuje bezpečnost a usnadňuje údržbu díky jasnému oddělení ochranných a pracovních vodičů.

Tip: Při instalaci zemnicích pásků dbejte na pevné mechanické spoje, ideálně exotermické svaření nebo lisované svorky, a pravidelně měřte odpor uzemnění, aby nepřekročil 2 Ω. Častou chybou je použití nevhodných spojů, které vedou ke zvýšení odporu a ohrožení bezpečnosti.

Schémata zapojení zemnicích obvodů pro domácí rozvaděče

V domácích rozvaděčích hlavní ochranné pospojování spojuje všechny ochranné vodiče PE a případné zemnicí vodiče do centrální HN svorky. Tato svorka je propojena se zemnicí soustavou, čímž se zajišťuje bezpečný odvod poruchových proudů. Správné zapojení vyžaduje použití vodičů s minimálním průřezem 6 mm² mědi a barevné značení podle ČSN.

Jak vytvořit uzemňovací soustavu typu A v domácí elektroinstalaci

Uzemňovací soustava typu A se skládá z vertikálně zapuštěných zemnicích tyčí (minimálně 3 m délky) a zemnicích pásků propojených v zemi do uzavřeného okruhu. Hloubka uložení zemnicích tyčí by měla být minimálně 0,5 m pod úrovní zamrzání půdy, aby byl odpor uzemnění co nejnižší. Zemnicí pásky se pokládají do příkopu o hloubce a šířce cca 0,5 m a propojují se svařováním nebo lisováním, přičemž materiál musí být odolný proti korozi (pozinkovaná ocel nebo měď).

Jak správně zapojit domácí uzemnění v elektroinstalaci

Domácí uzemnění musí propojit všechny ochranné vodiče PE s hlavní ochrannou pospojovací svorkou a dále se zemnicí soustavou. Barevné značení vodičů musí odpovídat normě ČSN 33 2000-4-41, tedy zelenožlutá pro PE a modrá pro N. Propojení musí být provedeno pevnými šroubovými spoji nebo svorkami, které umožňují odpojení nástrojem. Nevhodné je použití pouze pájených spojů bez mechanické fixace.

Jak spojit zemnicí pásky v domácí elektroinstalaci

Zemnicí pásky se spojují exotermickým svařováním, lisováním nebo speciálními svorkami, které zajišťují trvalý elektrický kontakt bez rizika koroze. Spoje musí být chráněné proti mechanickému poškození a pravidelně kontrolované, aby nedošlo ke zvýšení odporu zemnicího obvodu. Použití nevhodných spojů je častou příčinou selhání uzemnění.


Materiály a průřezy vodičů pro uzemnění

Pro domácí uzemnění elektroinstalace se doporučují měděné a ocelové vodiče s přesně stanovenými minimálními průřezy. Měděný vodič musí mít minimálně 6 mm², zatímco u ocelového vodiče je požadován výrazně větší průřez 50 mm² kvůli vyšší elektrické rezistenci. Hliníkové vodiče nejsou pro uzemňovací soustavy typu A povoleny, protože mají nedostatečnou mechanickou odolnost a špatnou korozní ochranu.

Zemnicí pásky, vodiče a zemnicí tyče je nutné chránit proti korozi například galvanizací nebo vhodným nátěrem, aby bylo zachováno dlouhodobé hlavní ochranné pospojení a funkčnost doplňující ochranné pospojování. Správné spojení zemnicích pásků v domácí elektroinstalaci zajišťuje nízký přechodový odpor a bezpečné uzemnění rozvaděče.

• měděný vodič – minimální průřez 6 mm²
• ocelový vodič – minimální průřez 50 mm²
• hliníkový vodič – nepovolený pro uzemnění
• korozní ochrana – galvanizace nebo ochranný nátěr

Tipy pro montáž domácího uzemnění a hlavního ochranného pospojování

Při instalaci zemnicích tyčí pro domácí uzemnění je třeba dbát na pevné a trvalé mechanické spojení s vodiči a zemnicími pásky, aby se předešlo uvolnění a zvýšení odporu uzemnění.

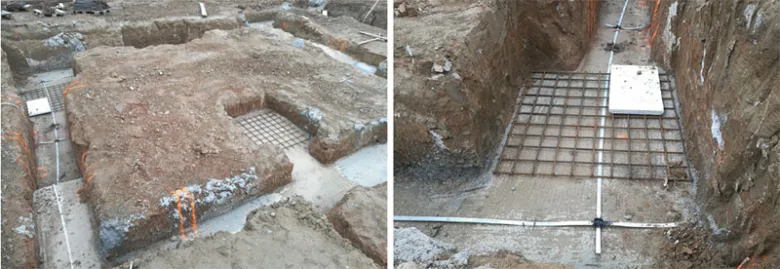

Typy zemničů a jejich uložení v rodinném domě

Zemniče typu A představují nejčastější řešení uzemnění elektroinstalace v rodinných domech. Tyto zemniče tvoří kovové zemnicí tyče nebo zemnicí pásky, které lze uložit vertikálně i horizontálně. Vertikální uložení zemnicích tyčí se provádí do hloubky 20-40 metrů, což umožňuje dosáhnout nízkého odporu zemnicí soustavy. Horizontální uložení se obvykle aplikuje mělkým zakopáním pásků nebo tyčí do půdy v hloubce kolem 0,5 metru, což usnadňuje instalaci, ale může mít vyšší odpor.

Zemnič typu B zahrnuje mělké zemnicí obvody, které se umisťují plošně v půdě, často pod základovou deskou. Toto řešení se využívá jako doplňující ochranné pospojování pro zvýšení bezpečnosti a spolehlivosti uzemnění.

• Zemnič typu A – kovové zemnicí tyče nebo pásky, vertikální i horizontální uložení, vertikální hloubka 20-40 m pro nízký odpor
• Zemnič typu B – plošné mělké zakopání, vhodné pro doplňující ochranné pospojování
• Kombinované uzemňovací soustavy spojují oba typy pro optimální ochranu a spolehlivost

Jak provést zemnicí obvod v rodinném domě správně

Správné schéma zapojení zahrnuje propojení zemnicích tyčí s hlavním ochranným pospojením a zemnicími pásky tak, aby vznikla souvislá zemnicí soustava. Nezbytné je dodržet normy a pečlivě zvolit hloubku i délku zemničů podle půdních podmínek.

Montáž a spojovací techniky uzemnění

Montáž a spojovací techniky uzemnění představují základní prvek správné funkce uzemňovací soustavy typu A a hlavního ochranného pospojování v domácí elektroinstalaci. Spojení zemnicích pásků, zemnicí tyče a dalších zemničů musí být mechanicky pevné, trvale vodivé a odolné vůči korozi, aby byl zajištěn bezpečný odvod poruchových proudů a minimalizováno riziko elektrického úrazu. Pro tento účel se používají tyto metody:

• Exotermické svařování vytváří trvalé, bezúdržbové spojení s vysokou odolností proti oxidaci i mechanickému poškození, což zajišťuje dlouhodobou spolehlivost uzemnění.
• Svorky určené pro uzemnění musí být certifikované, vyrobené z korozivzdorných materiálů a navrženy tak, aby nepoškodily zemnič ani vodič; nesmí se používat běžné svorky bez ochrany proti korozi.
• Mechanické spoje a tlakové svazky vyžadují pravidelnou kontrolu, protože uvolnění nebo koroze mohou zvýšit odpor zemnicího obvodu a ohrozit bezpečnost elektroinstalace.

Tipy pro montáž domácího uzemnění a hlavního ochranného pospojování

Správné zapojení domácího uzemnění vyžaduje volbu spojovacích technik, které zajistí trvalý kontakt a ochranu proti korozi. Častou chybou je použití nekvalitních nebo nevhodných svorek, které korodují a zvyšují odpor zemnicího obvodu nad doporučených 2 Ω pro rodinné domy s třífázovou sítí 380 V. Doporučuje se používat exotermické svařování nebo speciální tlakové svorky s galvanickou ochranou. Pro domácí elektroinstalaci se osvědčují svorky s ochranou proti mechanickému uvolnění a s možností vizuální kontroly spoje.

Ekvipotenciální pospojování a jeho význam

Ekvipotenciální pospojování propojuje všechny kovové části budovy, jako jsou trubky, rámy oken nebo kovové konstrukce, s hlavní ochrannou pospojovací svorkou. Tento proces snižuje nebezpečí úrazu elektrickým proudem tím, že vyrovnává elektrické potenciály v celé stavbě. Hlavní ochranná pospojovací svorka plní roli centrálního bodu, ke kterému se připojují zemnicí pásky, doplňující ochranné pospojování a další prvky uzemňovací soustavy typu A.

Tipy pro montáž domácího uzemnění a hlavního ochranného pospojování

Správná instalace vyžaduje pevné a spolehlivé spojení kovových částí pomocí zemnicích pásků a svorek uzemnění. Doporučuje se také správné umístění zemnicí tyče, která zajistí optimální funkci zemnicího obvodu.

_„Ekvipotenciální pospojování představuje základní bezpečnostní prvek elektroinstalace, který snižuje riziko úrazu a zajišťuje ochranu před potenciálními rozdíly napětí,“_ uvádí elektrotechnik s dlouholetou praxí.

> Klíčové body ekvipotenciálního pospojování:

> – Spojuje všechny kovové části budovy s hlavní ochrannou pospojovací svorkou

> – Zajišťuje bezpečnost vyrovnáním potenciálů

> – Vyžaduje kvalitní spojovací materiály a správné napojení zemnicích pásků

Měření a diagnostika odporu uzemnění v domácích podmínkách

Pro bezpečný provoz domácí elektroinstalace je nutné pravidelně měřit odpor uzemnění. Správná diagnostika pomáhá odhalit poruchy v zemnicí soustavě a zajistit účinné uzemnění elektroinstalace včetně doplňujícího ochranného pospojování a hlavního ochranného pospojování.

Jak měřit odpor uzemnění v domácích podmínkách

Pro měření odporu uzemnění se používají speciální měřiče odporu zemniče, které umožňují přesné měření až do 2 Ω. Tento limit je maximálně doporučený pro rodinné domy a je základním parametrem správného uzemnění. Měření by mělo být prováděno pravidelně, zejména po instalaci zemnicí tyče nebo zemnicího pásku, případně při úpravách uzemňovací soustavy typu A.

Normy a doporučení pro měření uzemnění

Měření odporu uzemnění se řídí normami, které stanovují maximální hodnotu odporu a správné metody měření. Dodržení těchto norem je nezbytné pro bezpečnost domácí elektroinstalace a správné fungování zemnicích obvodů. Výsledky měření slouží k diagnostice a případnému doplnění nebo opravě zemnicího obvodu.

1. Připravit měřicí přístroj – zkontrolovat funkčnost a vhodný rozsah měření odporu
2. Připojit měřicí kabely k zemnicí soustavě a zemnícímu pásku
3. Provést měření odporu a zaznamenat hodnotu
4. Porovnat naměřenou hodnotu s doporučeným limitem 2 Ω
5. V případě překročení odporu zajistit revizi nebo doplnění zemnicí tyče či pásku

Tip: Při instalaci a zapojení zemnicí tyče pro domácí uzemnění se vyvarujte chybám, jako je nesprávné spojení zemnicích pásků, které může zvýšit odpor uzemnění.

Dopady půdních a klimatických podmínek na uzemnění

Dopady půdních a klimatických podmínek na uzemnění mají zásadní vliv na efektivitu uzemňovací soustavy typu A a správné fungování domácí elektroinstalace. Vlhkost půdy výrazně snižuje odpor zemniče, což usnadňuje odvádění nežádoucích elektrických proudů do země. Naopak suché, písčité půdy zvyšují odpor zemnicího pásku a zemnicí tyče, což může vyžadovat úpravu zapojení nebo doplňující ochranné pospojování.

Typy půd a jejich vliv na odpor zemniče:

• Vlhká hlinitá půda – nízký odpor, vhodná pro standardní uzemnění
• Suchá písčitá půda – vysoký odpor, doporučuje se zvýšit počet zemnicích tyčí nebo použít zemnicí pásek s větším průřezem
• Skalnatá nebo suchá jílovitá půda – velmi vysoký odpor, často nutná speciální úprava zemnicí soustavy

Pravidelná údržba zahrnuje kontrolu odporu zemniče a případné doplnění zemnicích vodičů. Při instalaci domácího uzemnění a zemnicích pásků je vhodné zohlednit klimatické podmínky a vycházet z příkladů schématu domácího uzemnění a zemnicích vodičů. Správné schémata zapojení zemnicích obvodů pro domácí rozvaděče pomáhají předcházet častým chybám v montáži hlavního ochranného pospojování.

Časté dotazy k domácímu uzemnění a zemnicím obvodům

Otázka: Jak správně uzemnit rozvaděč?

Uzemnění rozvaděče se provádí připojením žlutozeleného vodiče s minimálním průřezem 6 mm² k hlavní ochranné pospojovací svorce. Zemnicí pásek, který tvoří základ uzemňovací soustavy typu A, by měl být uložen do hloubky přibližně 0,5 metru, aby se zajistila správná funkce uzemnění elektroinstalace.

Otázka: Jak spojit zemnicí pásek?

Zemnicí pásky spojujte mechanickými svorkami nebo exotermickým svařováním, což zaručuje pevné a trvanlivé spojení odolné vůči korozi. Použití pouze pájení se nedoporučuje, protože nemusí zajistit potřebnou mechanickou pevnost.

Otázka: Jaká je hloubka uzemnění hromosvodu?

Hloubka uložení zemnicích tyčí pro hromosvod se pohybuje mezi 20 a 40 metry, což umožňuje efektivní snížení odporu uzemnění a bezpečný odvod bleskového proudu.

Otázka: Jak instalovat zemnící tyč?

Zemnící tyč se zapouští vertikálně do země do hloubky 20 až 40 metrů. K ní se připojuje zemnicí vodič s minimálním průřezem 6 mm², který je součástí hlavního ochranného pospojování.

Otázka: Jaký je minimální průřez vodičů pro uzemnění?

Minimální průřez měděného vodiče pro uzemnění je 6 mm², u oceli pak 50 mm². Hliníkové vodiče nejsou povoleny pro zemnicí přívody kvůli nižší mechanické odolnosti a korozi.

Otázka: Co je ekvipotenciální pospojování?

Ekvipotenciální pospojování spojuje všechny kovové části domácí elektroinstalace s hlavní ochrannou pospojovací svorkou. Tento postup vyrovnává potenciály a snižuje riziko úrazu elektrickým proudem.

Otázka: Jak často měřit odpor uzemnění?

Odpor uzemnění je vhodné měřit minimálně jednou ročně speciálními měřicími přístroji. Pravidelná kontrola zajistí bezpečný stav uzemnění elektroinstalace.

Otázka: Jaké materiály jsou vhodné pro zemnicí vodiče?

Pro zemnicí vodiče se používá měď s minimálním průřezem 6 mm² nebo ocel s průřezem minimálně 50 mm². Hliníkové vodiče nejsou povoleny kvůli nižší spolehlivosti a vyšší korozivní náchylnosti.

Otázka: Jaké jsou chyby při zapojení domácího uzemnění?

Časté chyby při domácím uzemnění zahrnují použití nevhodných materiálů, nekvalitní spoje zemnicích pásků, nedodržení hloubky uložení a vynechání doplňujícího ochranného pospojování.

Otázka: Jak provést doplňující ochranné pospojování v rodinném domě?

Doplňující ochranné pospojování se provádí vodičem s minimálním průřezem 6 mm², který propojí všechny kovové části instalace, čímž se výrazně zvýší bezpečnost uživatelů.

Otázka: Jaký je správný postup měření odporu uzemnění v domácí elektroinstalaci?

Odpor uzemnění se měří zemním ohmmetrem. Hodnota by neměla překročit 10 ohmů a měření se doporučuje provádět alespoň jednou za tři roky pro zajištění spolehlivosti uzemnění.

Otázka: Jaký je minimální počet uzemňovacích tyčí doporučených pro rodinný dům?

Pro rodinný dům se doporučuje instalovat minimálně dvě zemnicí tyče vzdálené od sebe alespoň 3 metry, což zlepšuje rozložení odporu a spolehlivost celé uzemňovací soustavy.

Tipy pro montáž domácího uzemnění a hlavního ochranného pospojování

Při instalaci dbajte na pevné mechanické spoje zemnicích pásků a správné propojení všech kovových prvků. Vyvarujte se chyb, jako je nedostatečná hloubka uložení nebo použití nevhodných vodičů, které mohou ohrozit bezpečnost celé elektroinstalace.

Pokud si nejste jisti správným zapojením podle norem, doporučuji konzultaci s kvalifikovaným elektrikářem a prostudování platných norem týkajících se uzemnění elektroinstalace.
