Jak určit průřez elektrického drátu podle průměru tabulka
Určení průřezu elektrického drátu podle jeho průměru je klíčové pro správné dimenzování vodičů a zajištění jejich bezpečné proudové zatížitelnosti. Pomocí jednoduchého vzorce a přehledné tabulky snadno přepočítáte průměr na průřez, což usnadní výběr vhodného kabelu pro vaši elektroinstalaci. Správné měření a výpočet průřezu vodiče minimalizují riziko přehřátí a poruch v elektrickém obvodu.
💡 Klíčové informace
- Průřez elektrického drátu se vypočítá vzorcem S = (π/4) × D², kde D je průměr drátu v milimetrech.
- Standardní tabulka ukazuje, že drát o průměru 2,26 mm má průřez 4 mm², 3,55 mm pak 10 mm².
- Průměr se měří na jádru drátu bez izolace, ideálně mikrometrem nebo třmenem.
- Proudová zatížitelnost měděných vodičů 1,5 mm² je přibližně 23 A, u 10 mm² až 80 A.
- Při nesprávném dimenzování může dojít k přehřátí nebo požáru, proto je důležité správné určení průřezu.
Jak přesně změřit průměr elektrického drátu bez izolace
Jak zjistit průměr elektrického drátu podle jeho jádra bez izolace je klíčový krok pro správný výpočet průřezu vodiče. Průměr drátu se měří mechanickým mikrometrem nebo třmenem s přesností na tisíciny milimetru, přičemž je nutné nejprve odstranit izolaci na délce 5 až 10 cm. Tento postup umožňuje přesné dimenzování elektrického vodiče a správné určení jeho proudové zatížitelnosti.
Postup měření průměru drátu zahrnuje:
- Opatrné odstranění izolace z elektrického drátu na krátkém úseku 5-10 cm, aby bylo možné změřit pouze kovové jádro bez vlivu izolace.
- Použití mikrometru nebo třmenu k přesnému změření průměru drátu. Měření proveďte v několika bodech, aby se eliminovaly výrobní tolerance vodičů.

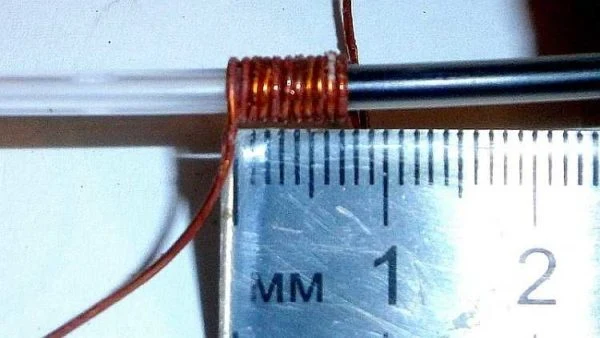

- Alternativně lze použít metodu omotání drátu kolem válce s přesně známým průměrem a spočítat průměr drátu podle počtu závitů.
Správné měření průměru je základem pro další výpočet průřezu vodiče podle průměru drátu a následné dimenzování elektrického vodiče.
Jak přepočítat průměr drátu na průřez průřezu
Pro výpočet průřezu vodiče z průměru drátu použijte vzorec A = π × (d/2)², kde d je změřený průměr drátu bez izolace. Tento výpočet zajistí správné určení průřezu vodiče pro danou proudovou zatížitelnost a správný průřez drátu podle průměru odpovídá tabulce průřezů drátů podle průměru.
Vzorec pro výpočet průřezu vodiče podle průměru
Průřez vodiče představuje plochu jeho kruhového řezu, která se přesně vypočítá z měřeného průměru jádra drátu bez izolace. Tento údaj je zásadní pro dimenzování elektrického vodiče a určení jeho proudové zatížitelnosti podle platných norem.
Výpočet průřezu drátu podle průměru se provádí vzorcem:
S = (π / 4) × D²
kde S je průřez vodiče v mm² a D je průměr jádra drátu v milimetrech. Tento vzorec platí pro pevné i laněné vodiče, přičemž u laněných vodičů se měří průměr jednotlivých drátků a celkový průřez se získá součtem průřezů všech drátků ve svazku.
Praktický postup výpočtu průřezu drátu z jeho průměru
- Změřte průměr jádra drátu bez izolace pomocí mechanického nebo elektronického mikrometru, případně třmenu. Pro přesnost měření volte kousek drátu dlouhý 5-10 cm a měření opakujte na několika místech.
- Dosadíte naměřenou hodnotu průměru D do vzorce S = (π / 4) × D².
- Vypočtěte průřez S v mm², který použijete pro výběr vhodného vodiče podle požadovaného proudu a bezpečnostních parametrů.
Tip: Výrobní tolerance vodičů se běžně pohybují v rozmezí 20-30 % oproti deklarovanému průřezu, což může ovlivnit bezpečnost a funkčnost instalace. Proto je vhodné měření opakovat a v případě pochybností volit vodič s rezervou průřezu.
Odborná rada: U laněných vodičů nezapomeňte, že celkový průřez se rovná součtu průřezů jednotlivých drátků, nikoli pouze průřezu vnějšího obrysu svazku. To je klíčové pro správný výpočet proudové zatížitelnosti.
Tento výpočet je základním krokem pro správné dimenzování elektrického vodiče, které zajišťuje bezpečný provoz a minimalizuje riziko přehřátí či úbytku napětí.
Tabulka odpovídajících průřezů a průměrů drátů
Tabulka průřezů vodičů podle průměru usnadňuje rychlé určení průřezu elektrického drátu bez nutnosti složitého výpočtu. Pro dimenzování elektrického vodiče a posouzení jeho proudové zatížitelnosti je přesné stanovení průřezu klíčové. Měření průměru drátu a následné porovnání s tabulkou průřezů a průměrů elektrických vodičů šetří čas a eliminuje chyby při výpočtu průřezu vodiče.
Jak zjistit průřez elektrického drátu podle jeho průměru tabulka umožňuje jednoduše najít odpovídající hodnotu průřezu v mm², což platí i pro laněný vodič průřez. Použití tabulky je vhodné zejména v praktických situacích, kdy není k dispozici přesné měřicí zařízení nebo je potřeba rychlé rozhodnutí.
| Průměr drátu (mm) | Průřez vodiče (mm²) |
|---|---|
| 0,68 | 0,36 |
| 1,13 | 1 |
| 2,26 | 4 |
| 3,55 | 10 |
| 5,64 | 25 |
Tip: Tabulka průřezů drátů podle průměru se osvědčuje při dimenzování vodičů v elektroinstalacích, kde je třeba rychle ověřit kompatibilitu vodiče s požadovaným zatížením. Pro přesnější výpočet však můžete použít vzorec pro výpočet průřezu vodiče z průměru drátu.

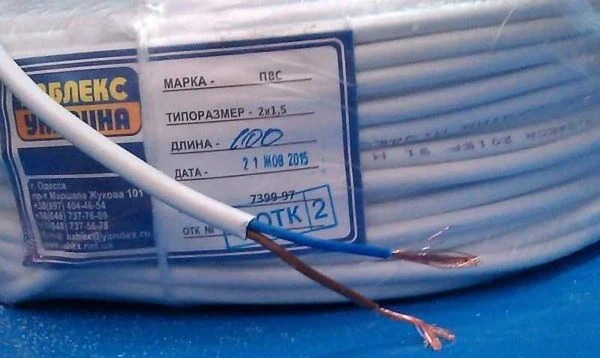

Jak určit průřez laněného vodiče
Laněný vodič se skládá z několika tenkých drátků, které dohromady tvoří jeden elektrický vodič. Na rozdíl od pevného vodiče, kde stačí změřit průměr jednoho kusu, je u laněného vodiče nutné změřit průměr jednotlivých drátků. Celkový průřez laněného vodiče vznikne součtem průřezů všech těchto drátků. Přesnost měření průměru drátků ovlivňuje správný výpočet průřezu a následné dimenzování elektrického vodiče, což má přímý vliv na jeho proudovou zatížitelnost.
Průřez drátu podle průměru spočítáte pomocí vzorce pro plný kruh: S = π × (d/2)², kde d je průměr drátku v milimetrech. Pro laněný vodič pak platí součet: S_celkový = Σ S_i, kde S_i jsou průřezy jednotlivých drátků.
Návod jak spočítat průřez elektrického vodiče z průměru laněných drátků
- Měření průměru – změřte průměr každého drátku mikrometrem s přesností na 0,01 mm
- Výpočet průřezu jednoho drátku – použijte vzorec S = π × (d/2)² pro každý drátek
- Součet průřezů – sečtěte všechny průřezy jednotlivých drátků pro získání celkového průřezu laněného vodiče
- Kontrola výsledku – porovnejte s hodnotami v tabulkách průřezů vodičů podle průměru, abyste ověřili správnost výpočtu
Tip: Na co si dát pozor – výrobní tolerance vodičů mohou způsobit odchylky v průměru drátků, proto měření opakujte a použijte průměrnou hodnotu. Laněný vodič je vhodný tam, kde je potřeba větší flexibilita, naopak pevný vodič se hodí pro pevné instalace bez ohybu.
Proudová zatížitelnost vodičů podle průřezu
Proudová zatížitelnost vodičů přímo závisí na průřezu vodiče a materiálu, ze kterého je vyroben. Měděné vodiče s větším průřezem snesou vyšší proudy než hliníkové, přičemž izolační materiál a okolní teplota ovlivňují jejich schopnost odvádět teplo. Při dimenzování elektrického vodiče je třeba zohlednit také způsob uložení – například vodiče uložené v trubce mají nižší proudovou zatížitelnost kvůli omezenému odvodu tepla.
Jaký průřez vodiče je potřeba pro 20 A a 25 A?
Pro měděné vodiče s průřezem 1,5 mm² je maximální proudová zatížitelnost přibližně 23 A, což odpovídá běžnému jističe 20 A. Pro proudovou zátěž 25 A je vhodné použít vodič s průřezem minimálně 2,5 mm², který zvládne až 30 A. U hliníkových vodičů je proudová zatížitelnost nižší – například vodič o průřezu 10 mm² snese asi 39 A, ale pro proud 25 A se doporučuje průřez kolem 4 mm². Laněný vodič průřez a jeho materiál ovlivňují přesný výpočet, proto je při dimenzování nezbytné správné měření průměru drátu a následný výpočet průřezu vodiče podle průměru.
Jak se mění proudová zatížitelnost u vodičů uložených v trubce?
Uložení vodiče v trubce výrazně snižuje jeho proudovou zatížitelnost, a to obvykle o 10 až 20 procent. Tepelné podmínky v trubce omezují přirozený odvod tepla, což může vést k přehřívání vodiče. Například měděný vodič s průřezem 10 mm², který má běžnou zatížitelnost až 80 A, může v trubce bezpečně přenášet pouze kolem 64 až 72 A. Při dimenzování vodiče je proto nutné zohlednit nejen výpočet průřezu vodiče z průměru drátu, ale i konkrétní způsob uložení a případné výrobní tolerance vodičů.
- Proudová zatížitelnost závisí na průřezu a materiálu vodiče
- Izolace a okolní teplota ovlivňují tepelnou odolnost vodiče
- Uložení vodiče v trubce snižuje jeho maximální zatížitelnost o 10-20 %
- Laněný vodič průřez a přesné měření průměru jsou základem pro správné dimenzování vodiče
Doporučení dimenzování vodičů podle typu zatížení
Pro správné dimenzování vodičů je nezbytné zohlednit typ elektrického zatížení, protože různé druhy zátěže ovlivňují proudovou zatížitelnost a tepelné zatížení vodiče. Induktivní a kapacitní zátěže kladou vyšší nároky na průřez, aby se minimalizovalo přehřívání a úbytek napětí v obvodu.
Jak určit průřez vodiče podle typu zatížení?
Induktivní zatížení, například elektromotory nebo transformátory, způsobuje vyšší proudové rázy a ztráty, proto je potřeba zvětšit průřez vodiče o 20-30 % oproti průřezu vypočítanému pro rezistivní zátěž. Podobně kapacitní zatížení, které může vyvolávat změny proudu, vyžaduje větší průřez, aby vodič nepřehříval a zachoval bezpečný provoz. Naopak rezistivní zatížení, jako jsou topné tělesa, umožňuje dimenzovat vodič přesně podle základního výpočtu průřezu.
Jak vypočítat průřez vodiče pro různé druhy zátěže?
Základní výpočet průřezu vodiče podle průměru drátu se provádí vzorcem S = (π/4) × D², kde D je měřený průměr drátu v milimetrech. Pro laněný vodič průřez spočítáte stejně, přičemž je třeba vzít v úvahu výrobní tolerance vodičů. U induktivních motorových zátěží a kapacitních zatížení se výsledný průřez násobí korekčním faktorem 1,2 až 1,3, aby se zajistila dostatečná proudová zatížitelnost vodičů a snížilo riziko přehřívání.
- Změřte přesně průměr drátu, ideálně pomocí mikrometru
- Spočítejte průřez podle vzorce S = (π/4) × D²
- Aplikujte korekční faktor podle typu zatížení (induktivní, kapacitní)
- Při dimenzování elektrického vodiče respektujte tabulky průřezů drátů podle průměru pro orientaci
Tip: Častá chyba je nepočítat se zvýšeným průřezem u motorových nebo kapacitních zátěží, což vede k přehřívání a zkrácení životnosti vodiče. Projekty s dominantně rezistivní zátěží tento přístup nevyžadují.
Faktory ovlivňující měření průměru a průřezu
Přesné určení průřezu elektrického drátu podle jeho průměru závisí na několika klíčových faktorech, které mohou ovlivnit výsledky měření a následného výpočtu průřezu vodiče. Pro správné dimenzování elektrického vodiče je nutné zohlednit teplotu, výrobní tolerance i měřicí techniku.
Teplota a její dopad
Teplota jádra vodiče kolem 70 °C a okolního vzduchu přibližně 30 °C způsobuje roztažnost materiálu, což ovlivňuje přesnost měření průměru drátu. Vyšší teplota může rozměry mírně zvětšit, což má vliv na výpočet průřezu vodiče a jeho proudovou zatížitelnost. Při dimenzování je proto třeba brát v úvahu teplotní podmínky, ve kterých se vodič skutečně používá.
Výrobní tolerance a technika měření
Výrobní tolerance elektrických vodičů často dosahují 20-30 %, což znamená, že skutečný průřez může výrazně kolísat od nominální hodnoty. Použití přesného měřicího nástroje, jako je mikrometr, zvyšuje přesnost měření průměru oproti posuvnému měřítku. Chyby při výpočtu průřezu drátu z průměru lze minimalizovat správnou technikou měření a zohledněním výrobních odchylek.
Tip: Pro praktický postup výpočtu průřezu drátu z jeho průměru doporučuji vždy měřit průměr ve více místech a průměrovat výsledky. Tak se vyhnete zkreslení způsobenému výrobními tolerancemi a zvýšíte přesnost dimenzování elektrického vodiče.
Časté dotazy
Jak vypočítat průřez elektrického drátu podle jeho průměru?
Použijte vzorec S = (π/4) × D², kde D je průměr drátu v milimetrech, a výsledkem je průřez v mm².
Jaký je průřez drátu s průměrem 2,26 mm?
Drát o průměru 2,26 mm má průřez přibližně 4 mm² podle standardní tabulky.
Jak změřit průměr laněného vodiče?
Změřte průměr jednotlivých drátků mikrometrem, spočítejte jejich průřezy a sečtěte je pro celkový průřez.
Proč je důležité správně určit průřez vodiče?
Nesprávný průřez může vést k přehřátí, ztrátám napětí a nebezpečí požáru v elektroinstalaci.
Jaká je orientační proudová zatížitelnost vodiče 1,5 mm²?
Měděný vodič s průřezem 1,5 mm² snese přibližně 23 ampérů při běžných podmínkách.
Jak ovlivňuje teplota měření průměr drátu?
Vyšší teplota jádra vodiče (např. 70 °C) způsobuje roztažnost materiálu, což může ovlivnit přesnost měření.
Jaké jsou běžné výrobní tolerance průřezu drátů?
Výrobní tolerance může dosahovat 20-30 % od deklarované hodnoty, což je důležité při dimenzování.
Jak se liší dimenzování vodiče podle typu zatížení?
Při induktivním a kapacitním zatížení je potřeba větší průřez než u rezistivní zátěže, aby se zabránilo přehřívání.
Jaký průřez vodiče je vhodný pro proud 25 A?
Pro proud 25 A se doporučuje měděný vodič s průřezem přibližně 4 mm².
Jaký vliv má izolace na proudovou zatížitelnost vodiče?
Izolace a způsob uložení vodiče ovlivňují dovolený proud, při uložení v trubce je zatížitelnost nižší.
Jak přesně změřit průměr elektrického drátu bez izolace?
Použijte mikrometr k měření průměru drátu v několika místech a zjistěte průměrný rozměr s přesností na 0,01 mm.
Jaký je vzorec pro výpočet průřezu vodiče podle jeho průměru?
Průřez S se vypočítá jako S = π × (d/2)², kde d je průměr drátu v milimetrech.
Jaká je tabulka odpovídajících průřezů a průměrů běžných elektrických drátů?
Například průměr 1,5 mm odpovídá průřezu cca 1,77 mm², 2,5 mm průměr cca 2,83 mm², tabulky jsou k dispozici online i v normách.
Jak určit průřez laněného vodiče s více drátky?
Sečtěte průřezy jednotlivých jemných drátků, nebo změřte celkový průměr lana a použijte vzorec pro průřez kruhu.
Jaká je proudová zatížitelnost vodičů podle jejich průřezu?
Například vodič 1,5 mm² unese do 16 A, 2,5 mm² do 25 A, 4 mm² do 32 A, záleží na typu izolace a podmínkách instalace.
Jaké jsou doporučení pro dimenzování vodičů podle elektrického zatížení?
Zvolte průřez tak, aby proudová zatížitelnost byla minimálně o 20 % vyšší než maximální očekávaný proud.
Jaké jsou typické chyby při určování průřezu drátu podle průměru?
Častou chybou je měření s izolací, nepřesné měření průměru nebo zanedbání tolerance výroby drátu.
Jaký vliv má materiál a izolace na průřez a zatížitelnost vodiče?
Měď má lepší vodivost než hliník, proto pro stejný proud lze použít menší průřez; izolace ovlivňuje maximální provozní teplotu a tím proudovou zatížitelnost.
