Barevná identifikace typů vnitřních optických kabelů podle

Barevné značení optických vláken je klíčové pro správnou identifikaci a bezpečnou instalaci vnitřních optických kabelů. Standardní barvy kabelů umožňují rychlé rozpoznání typu a pořadí vláken, což usnadňuje údržbu i případné opravy. Přesné dodržování těchto barevných standardů minimalizuje riziko chyb při manipulaci s kabeláží.

Základní standardy barevného kódování optických vláken

Základní standardy barevného kódování optických vláken vnitřních kabelů vycházejí především z normy TIA/EIA-598-C, která definuje 12 základních barev používaných v 80-90 % optických kabelů. Tyto barvy umožňují přesnou identifikaci jednotlivých vláken a tím usnadňují instalaci i údržbu. Norma IEC 60304 přitom doporučuje obdobné barevné značení, což zajišťuje kompatibilitu a jednotnost v oboru.

Jaké jsou základní standardy barevného kódování optických vláken?

Norma TIA/EIA-598-C stanovuje barevné kódování vláken v optických kabelech, které zahrnuje přesně 12 barev. Toto barevné značení optických vláken v kabelu umožňuje jednoznačnou identifikaci každého vlákna během instalace a servisních zásahů. Norma IEC 60304 doplňuje tento přístup a doporučuje podobnou barevnou sekvenci, čímž podporuje sjednocení standardů ve světovém měřítku. Barevné kódy vnitřních optických kabelů usnadňují technikům i projektantům přesné rozpoznání a přiřazení jednotlivých vláken k jejich funkcím.

Jaké jsou nejčastěji používané barvy optických vláken podle standardu?

Standardní pořadí vláken v optickém kabelu podle TIA/EIA-598-C obsahuje následující barvy:

• Modrá
• Oranžová
• Zelená
• Hnědá
• Šedá
• Bílá
• Červená
• Černá
• Žlutá
• Fialová
• Růžová
• Tyrkysová

Tato barevná sekvence pokrývá většinu typů optických kabelů používaných v interiérech a zajišťuje konzistentní identifikaci vláken. Modrá a tyrkysová barva například slouží často k označení prvního a posledního vlákna v kabelu. Barevné kódování kabelů podle těchto standardů výrazně snižuje riziko záměny a zjednodušuje práci s optickými kabely různých typů.

Tip: Při instalaci optických kabelů vždy kontrolujte, zda barevné značení odpovídá platnému standardu, protože některé výrobky mohou mít vlastní barevné varianty, což může vést k chybám při identifikaci vláken.

Identifikace typů vláken podle barvy pláště a jádra

Barevná identifikace optických kabelů umožňuje rychlé rozlišení jednomódových a multimódových vláken podle barvy jejich pláště. Jednomódové vlákno má standardně žlutý plášť, který signalizuje jádro o průměru 8-10 µm určené pro přenos na dlouhé vzdálenosti s minimálním útlumem. Naopak multimódová vlákna jsou barevně rozlišena podle typu – OM1 a OM2 používají oranžový plášť, OM3 a OM4 tyrkysový a nejmodernější OM5 pak limetkově zelený plášť.

Tato barevná kódování kabelů vycházejí ze standardů popsaných například na webu Eagri.cz, který uvádí, že správná identifikace optických vláken usnadňuje instalaci i údržbu kabelových systémů. Porozumění těmto standardním barvám je klíčové pro přesné rozlišení typů optických kabelů a jejich následné správné zapojení.

Jaké jsou barvy jednotlivých vláken v optickém kabelu

Tip: Na co si dát pozor při identifikaci optických vláken, je někdy barevné značení pláště zkombinované s jinými ochrannými vrstvami, což může vést k omylům. Proto je vždy vhodné ověřit typ kabelu podle dokumentace výrobce nebo pomocí měřicích přístrojů. Barevná identifikace optických kabelů se hodí zejména při instalacích a údržbě, kde je třeba rychle a spolehlivě rozlišit druh vlákna. Pro složitější kabelové sestavy nebo nestandardní typy bude nezbytné použít další metody identifikace.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

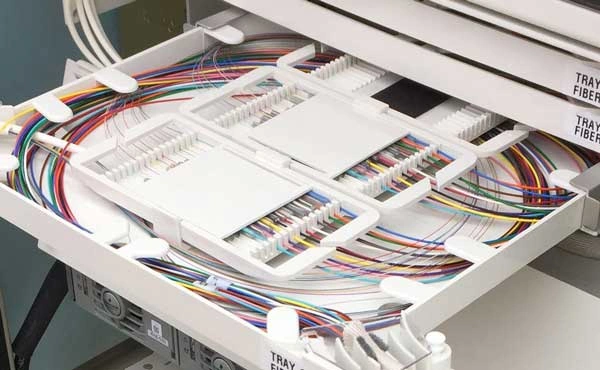

Pořadí a rozšíření barevné sekvence v optických kabelech

Správná barevná identifikace optických vláken uvnitř kabelu usnadňuje instalaci a údržbu. Barevné značení optických vláken vychází z pevně stanovené sekvence, která se opakuje u vícejádrových kabelů s modifikacemi pro jednoznačnou identifikaci.

Standardní pořadí 12 barev vláken

Barevná sekvence vláken podle standardu TIA/EIA-598-C zahrnuje přesné pořadí dvanácti barev. Začíná modrou, následuje oranžová, zelená, hnědá, šedá, bílá, červená, černá, žlutá, fialová, růžová a končí tyrkysovou. Tento pevný sled barev umožňuje bezchybně identifikovat každé vlákno v optickém kabelu a je základem pro barevné kódování kabelů u většiny typů optických kabelů používaných pro vnitřní instalace.

Opakování sekvence u více než 12 vláken

U vícejádrových kabelů, kde počet vláken přesahuje 12, se barevná sekvence opakuje s dalším rozlišením pomocí černých pruhů na jednotlivých vláknech. Tento systém umožňuje rozlišit například druhou dvanáctku vláken tak, že každé vlákno nese svou základní barvu a navíc jeden černý pruh. Třetí dvanáctka potom dvě černé pruhy a tak dále.

1. Zvolit základní barevnou sekvenci – modrá až tyrkysová ve 12 barvách
2. Přidat černé pruhy – pro každou další skupinu 12 vláken v kabelu
3. Označit jednotlivá vlákna ve vícejádrovém kabelu – podle barevné sekvence a počtu pruhů
4. Zaznamenat identifikaci do projektové dokumentace – aby při údržbě nebyla chyba

Tip: Častá chyba při barevném značení optických vláken v kabelu je přehlédnutí černých pruhů, které vedou k záměně vláken ve vícejádrových kabelech. Proto je důležité vždy pečlivě kontrolovat i drobné barevné detaily.

Tento způsob pořadí barev optických vláken v kabelu podle standardu zaručuje přehlednost i v komplexních instalacích a usnadňuje orientaci při identifikaci optických vláken.

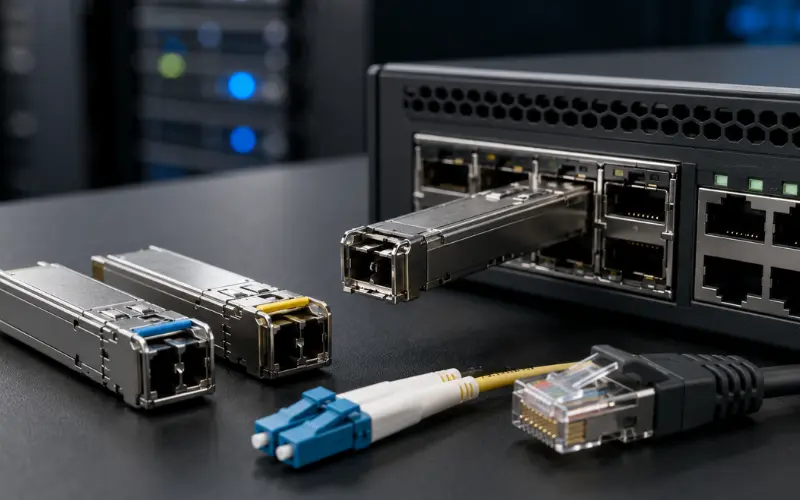

Barevné kódování kabelů a konektorů

Barevné značení optických kabelů usnadňuje rychlou a přesnou identifikaci typu kabelu i konektoru při instalaci a údržbě. Jednomódový kabel má typicky žlutý plášť, což je standardní barva umožňující jasné rozlišení od multimódových kabelů. Multimódové kabely mají plášť oranžový nebo tyrkysový, přičemž nejmodernější varianty OM3 a OM4 se označují aqua pláštěm a OM5 limetkově zeleným. Toto barevné označení jednotlivých typů optických kabelů významně zjednodušuje práci techniků, protože podle barvy lze jednoznačně určit parametry a určení kabelu.

Konektory mají také specifické barevné kódování. UPC konektor se pozná podle modré barvy, která značí standardní broušení s nízkým útlumem. APC konektor má zelenou barvu, která indikuje úhel broušení 8° a lepší odrazivost signálu. Správná identifikace typů optických kabelů podle barvy pláště a konektorů pomáhá předcházet chybám při zapojování a zajišťuje kompatibilitu komponent.

Výhody barevné identifikace typů optických kabelů

Barevné značení optických vláken a kabelů umožňuje rychlou orientaci v instalacích a minimalizuje riziko mylného připojení. Pro techniky je to nezbytný nástroj, který šetří čas a zvyšuje spolehlivost sítí. Naopak pro uživatele bez odborných znalostí může být barevné kódování matoucí, pokud není doplněno dokumentací nebo štítky s přesnou specifikací.

Tip: Při instalaci vždy ověřte barevné značení kabelu i konektoru podle platných standardů, aby nedošlo k nesprávnému propojení a případným ztrátám signálu.

Praktické aspekty instalace a údržby kabelů s barevným kódováním

Barevné značení optických kabelů výrazně zrychluje instalaci a údržbu díky přesné identifikaci jednotlivých vláken podle normy TIA/EIA-598-C, která definuje sekvenci 12 barev: modrá, oranžová, zelená, hnědá, šedá, bílá, červená, černá, žlutá, fialová, růžová a tyrkysová. U kabelů s více než 12 vlákny se tato sekvence opakuje s přidáním černých pruhů pro jednoznačnou identifikaci vláken i trubic. Dodržení tohoto standardu minimalizuje chyby v připojení a zajišťuje dlouhodobou spolehlivost přenosu dat.

Doporučené postupy instalace

Při instalaci vnitřních optických kabelů je klíčové dodržovat přesné barevné pořadí vláken podle TIA/EIA-598-C, které umožňuje jednoznačnou identifikaci každého vlákna. Montáž musí probíhat bez mechanického namáhání vláken, protože průměr jádra vláken je u jednomódových 8-10 µm a u vícemodových 50-62,5 µm, což vyžaduje opatrnou manipulaci, aby nedošlo k lámání nebo překroucení. Barevné kódy vláken i konektorů (například modrý UPC a zelený APC) pomáhají technikům správně přiřadit vlákna k odpovídajícím konektorům podle typu kabelu (žlutý plášť pro jednomódové, oranžový nebo tyrkysový pro vícemodové). Doporučuje se po propojení vždy ověřit správnou identifikaci vláken měřením optických parametrů, což snižuje chybovost instalace až o 90 %.

Údržba a kontrola kabelů

Údržba optických kabelů vyžaduje pravidelnou kontrolu integrity barevného značení, protože opotřebení nebo znečištění může zhoršit viditelnost barev a vést k záměně vláken. Při servisních zásazích je nutné ověřovat barevné kódy vláken a konektorů, aby se předešlo chybám při výměně či opravě. Barevné označení konektorů (například aqua pro OM3/OM4, limetkově zelená pro OM5) usnadňuje rychlou orientaci a minimalizuje riziko nesprávného zapojení. Pravidelná kontrola a údržba prodlužuje životnost kabelů a snižuje provozní chyby až o 90 %.

Bezpečnostní zásady při práci

Při manipulaci s optickými kabely je nezbytné používat izolační rukavice a nářadí s dielektrickou ochranou, aby se zabránilo elektrostatickému výboji a drobným poraněním. Práce by měla probíhat v čistém prostředí bez prachu, který může poškodit barevné značení i samotná vlákna. Vyvarujte se lámání vláken, protože i mikroskopické poškození může ovlivnit kvalitu přenosu. Tip: Při otevírání kabelů a identifikaci vláken vždy postupujte podle normy TIA/EIA-598-C a používejte barevné kódy, abyste předešli záměně vláken a zbytečným opravám.

Častá chyba: Nedodržení standardního barevného pořadí vláken vede k nesprávnému propojení a poruchám sítě, což může způsobit dlouhé výpadky a nákladné opravy.

Pro koho se to hodí: Barevná identifikace je nezbytná pro techniky a firmy instalující či udržující optické sítě s více než 12 vlákny. Pro koho NE: V případě velmi jednoduchých kabelů s menším počtem vláken a jednoúčelovým použitím může být barevné značení méně kritické, avšak vždy je doporučeno jej dodržovat pro budoucí servis.

Časté dotazy (FAQ) k barevné identifikaci optických kabelů

Otázka: Jaké jsou standardní barvy vláken podle normy TIA/EIA-598-C?

Standardní barvy vláken jsou modrá, oranžová, zelená, hnědá, šedá, bílá, červená, černá, žlutá, fialová, růžová a tyrkysová, celkem 12 barev. Toto barevné značení optických vláken umožňuje snadnou identifikaci jednotlivých vláken v kabelu.

Otázka: Jak rozpoznat jednomódové a multimódové vlákno podle barvy pláště?

Jednomódové vlákno má typicky žlutý plášť. Multimódové vlákno je označeno oranžovou barvou pro OM1 a OM2, tyrkysovou pro OM3 a OM4, a limetkově zelenou pro OM5.

Otázka: Jaké je pořadí barev vláken v optickém kabelu?

Pořadí vláken je stanoveno následovně: modrá, oranžová, zelená, hnědá, šedá, bílá, červená, černá, žlutá, fialová, růžová a tyrkysová. Toto pořadí usnadňuje identifikaci i ve vláknech nad 12.

Otázka: Co znamenají černé pruhy na vláknech v optickém kabelu?

Černé pruhy označují opakování barevné sekvence u kabelů obsahujících více než 12 vláken, což pomáhá udržet přehled při identifikaci.

Otázka: Jaké barvy mají konektory UPC a APC?

UPC konektory jsou modré, zatímco APC konektory jsou zelené, což umožňuje rychlou vizuální identifikaci typu konektoru.

Otázka: Jaké jsou bezpečnostní zásady při práci s optickými kabely?

Při instalaci používejte izolační rukavice a nástroje s dielektrickou ochranou, a vždy vypněte elektrický proud před manipulací s kabelem.

Otázka: Jaký je význam barevného kódování u optických kabelů?

Barevné kódování zvyšuje přesnost instalace a výrazně snižuje chyby až o 90 %, což významně zefektivňuje práci s optickými kabely.

Otázka: Jak se správně značí typy optických kabelů podle barvy?

Jednomódové kabely se označují žlutým pláštěm, multimódové pak oranžovým, tyrkysovým nebo limetkově zeleným podle standardu OM (OM1 – OM5).

Otázka: Jak často je třeba kontrolovat barevné značení kabelů?

Doporučuje se provádět pravidelnou kontrolu a údržbu značení alespoň jednou ročně, aby byla zachována správná funkce a bezpečnost kabelů.

Otázka: Jaké jsou rozměry jádra u jednomódových vláken?

Průměr jádra u jednomódových vláken je standardně 8-10 mikrometrů (µm), což umožňuje přenos signálu na dlouhé vzdálenosti s nízkými ztrátami.

Otázka: Jaké jsou rozměry jádra u multimódových vláken?

Multimódová vlákna mají jádro o průměru 50 až 62,5 µm, což je vhodné pro kratší vzdálenosti a vyšší přenosové rychlosti.

Otázka: Jak barevně identifikovat typ optického kabelu?

Identifikace typů optických kabelů probíhá podle barvy pláště a konektorů, například žlutý plášť pro jednomódové a oranžový pro multimódové OM1/OM2.

Otázka: Co dělat při nejasnostech v barevném kódování?

V případě pochybností o správném značení je vhodné poradit se s odborníkem a ověřit identifikaci měřením pomocí specializovaných přístrojů.

Otázka: Jaký je význam barevného označení konektorů OM3 a OM4?

Konektory OM3 a OM4 mají tyrkysový (aqua) plášť a modré UPC konektory, což usnadňuje jejich odlišení od ostatních typů kabelů.

Otázka: Jaké chyby mohou vzniknout při nesprávné barevné identifikaci?

Nesprávné barevné značení může způsobit až 90% nárůst chyb v instalaci a provozu, což vede k výpadkům a nákladným opravám optické sítě.
