Základní způsoby kladení kabelů a vodičů typy a pravidla
Správné kladení kabelů a vodičů je klíčové pro bezpečnost i funkčnost elektrických instalací. Znát typy elektrických kabelů a odpovídající normy pro uložení kabelů pomáhá předcházet poruchám a zkracuje životnost zařízení. Přehled základních způsobů uložení vodičů usnadňuje plánování i realizaci elektroinstalace podle platných pravidel.
📝 Hlavní myšlenky
- Kabely CYKY mají jmenovité napětí 450/750 V a průřezy vodičů běžně 1,5 mm² pro světelné okruhy a 2,5 mm² pro zásuvky.
- Kabely se ukládají na povrchu, pod omítku nebo do dutin stavebních konstrukcí s příchytkami v intervalech 30-50 cm.
- Minimální hloubka výkopu při pokládce kabelů do země je 60 cm s ochranou chráničkami a rezervou 20-30 %.
- Maximální povolená teplota okolí pro uložení kabelů je do 40 °C, minimální vzdálenost od zdrojů tepla 10 cm.
- Podle vyhlášky č. 268/2011 Sb. musí kabely CYKY splňovat požadavky na samozhášivost a nešíření plamene podle norem ČSN EN 60332.
Základní způsoby uložení kabelů a vodičů
Základní způsoby uložení kabelů a vodičů zahrnují instalaci na povrchu, pod omítku a do dutin stavebních konstrukcí. Každý z těchto způsobů má přesná pravidla a normy pro uložení kabelů, které zajišťují bezpečné kladení kabelů a jejich ochranu proti mechanickému poškození i požárnímu riziku. Pro upevnění kabelů se používají příchytky v pravidelných intervalech mezi 30 a 50 centimetry. Často se také využívají ochranné prvky jako plastové nebo kovové trubky, kabelové žlaby a kabelové žebříky, které usnadňují vedení a zvyšují požární bezpečnost kabelů.
Jaké jsou základní způsoby uložení kabelů a vodičů?
Kabely a vodiče se standardně ukládají třemi způsoby. Prvním je uložení na povrchu stěn nebo podlah, kde se kabely vedou přichycené pomocí příchytek a často v ochranných trubkách nebo žlabech z PVC či kovu. Druhý způsob je pod omítku, kdy jsou kabely vedeny v drážkách a chráněny před mechanickým poškozením omítkou. Třetí metoda zahrnuje uložení do dutin stavebních konstrukcí, například ve vzduchových mezerách nebo instalačních šachtách, kde kabely musí být rovněž pevně upevněny a často vedeny v ochranných trubkách.
Jaké jsou metody upevnění kabelů a doporučené intervaly příchytek?
Pro bezpečné a stabilní uložení kabelů se používají příchytky, které je nutné instalovat v pravidelných intervalech 30-50 cm. Tento rozestup závisí na typu kabelu a způsobu uložení. Příchytky zajišťují, že kabely nejsou volně visící ani napnuté, čímž se snižuje riziko mechanického poškození a zvyšuje se požární bezpečnost kabelů. Pro kabely vedené na povrchu se používají speciální plastové nebo kovové příchytky, zatímco v dutinách stavebních konstrukcí se upřednostňují pevné kovové držáky nebo žlaby. Správné upevnění je klíčové i pro dodržení norem pro uložení kabelů a tím i pro bezpečný provoz elektrických instalací.
- Příchytky se montují v intervalech 30-50 cm, dle typu kabelu
- Ochranné trubky zabraňují mechanickému a požárnímu poškození
- Kabelové žlaby a žebříky usnadňují vedení více kabelů a zvyšují přehlednost
- PVC izolace kabelů musí být zachována a chráněna při každém způsobu uložení
Typy kabelů používaných v instalacích

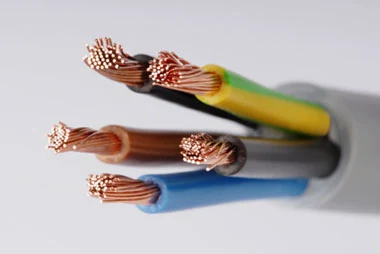

Pro bezpečné kladení kabelů je zásadní znát základní typy elektrických kabelů a jejich charakteristiky. Nejčastěji používaný kabel CYKY má měděné jádro s PVC izolací a standardní napětí 450/750 V. Průřez vodičů se pohybuje od 1,5 mm², obvyklého pro světelné okruhy, až po 240 mm² pro speciální aplikace. Počet žil v kabelu se volí podle typu instalace – například pro zásuvky se často používá kabel s třemi žilami.
Další běžné druhy kabelů zahrnují NYY s vysokou mechanickou odolností vhodný pro venkovní uložení, CXKH pro průmyslové instalace s vyšší odolností proti chemikáliím, AYKY s lepší tepelnou odolností a JYTY, který je flexibilní a často se používá ve vnitřních instalacích.
| Typ kabelu | Jádro | Izolace | Napětí (V) | Průřez vodičů (mm²) | Počet žil | Použití |
|---|---|---|---|---|---|---|
| CYKY | Měď | PVC | 450/750 | 1,5 – 240 | 3-5 | Vnitřní instalace, bytové rozvody |
| NYY | Měď | PVC | 0,6/1 kV | 1,5 – 300 | 3-5 | Venku, zemní uložení, průmysl |
| CXKH | Měď | PVC | 450/750 | 1,5 – 95 | 3-5 | Průmyslové provozy, odolnost chemikáliím |
| AYKY | Měď | PVC | 450/750 | 1,5 – 240 | 3-4 | Vyšší tepelná odolnost |
| JYTY | Měď | PVC | 450/750 | 0,5 – 10 | 2-5 | Flexibilní kabel pro vnitřní rozvody |
Typy kladení kabelů a jejich vliv na výběr kabelu
Normy pro uložení kabelů stanovují pravidla nejen pro výběr typu vodičů, ale také pro způsoby uložení vodičů, které musí respektovat požární bezpečnost kabelů a jejich mechanickou ochranu. Tento přehled typů kabelů pomůže správně zvolit materiál podle konkrétního použití a způsobu uložení.
Pravidla a normy pro kladení kabelů
Pro správné a bezpečné kladení elektrických kabelů a vodičů je nezbytné dodržovat platné normy a vyhlášky, které stanovují technické i bezpečnostní požadavky. Mezi klíčové předpisy patří ČSN 33 2000-5-52 a Vyhláška 268/2011 Sb., jež upravují podmínky uložení kabelů včetně mechanické ochrany a požární bezpečnosti. Dodržování těchto pravidel zajišťuje dlouhodobou spolehlivost elektroinstalace a minimalizuje riziko požárů či poruch.
Maximální teplota okolí nesmí během provozu překročit 40 °C, což ovlivňuje životnost i funkčnost kabelů. Kabely musí být upevněny příchytkami v pravidelných intervalech 30 až 50 cm, což zabraňuje jejich nežádoucímu pohybu a mechanickému poškození. Hloubka výkopu pro uložení kabelů v zemi je stanovena minimálně na 60 cm, aby byla zajištěna dostatečná ochrana proti vnějším vlivům a mechanickému zatížení.
Požární bezpečnost kabelů vyžaduje použití materiálů s vlastností samozhášivosti podle normy ČSN EN 60332. Typickým příkladem jsou kabely CYKY, které tyto parametry splňují a jsou proto vhodné pro běžné elektroinstalace.
- Výběr kabelů – zvolte kabely odpovídající typu instalace a požadavkům na samozhášivost podle ČSN EN 60332
- Upevnění kabelů – použijte příchytky v intervalu 30-50 cm pro eliminaci mechanického poškození
- Výkop a uložení kabelů – zajistěte minimální hloubku 60 cm podle norem pro uložení kabelů v zemi
- Kontrola teplotního prostředí – ověřte, že okolní teplota nepřekročí 40 °C během provozu
- Ochrana kabelů – podle Vyhlášky 268/2011 Sb. aplikujte vhodné kryty a mechanickou ochranu

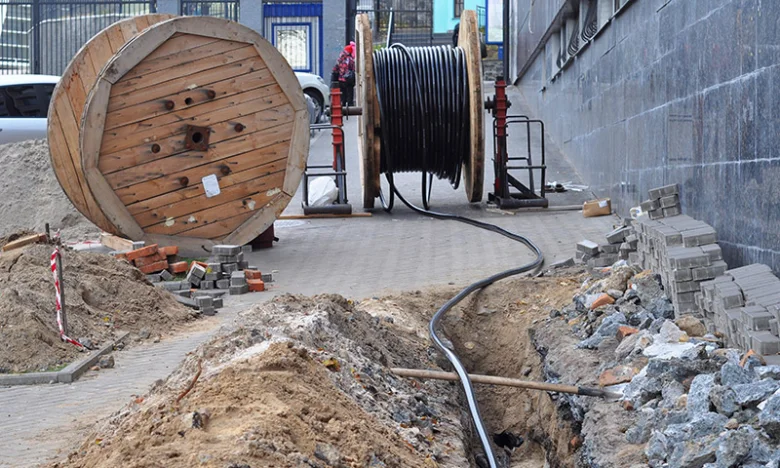

Normy pro uložení kabelů v zemi a jejich dodržování
Hloubka uložení kabelů podle normy CETIN je minimálně 60 cm, což odpovídá i obecně platným pravidlům pro bezpečné kladení kabelů v zemi. Dodržování této hloubky pomáhá chránit kabely před poškozením při zemních pracích a zajišťuje správné mechanické podmínky.
Tip: Častou chybou je nedostatečné upevnění kabelů, které vede k jejich prohýbání a následnému mechanickému poškození. Pro koho se to hodí: tento způsob uložení je vhodný pro většinu běžných instalací v rodinných domech. Nehodí se pro průmyslové prostředí s vysokým mechanickým zatížením, kde je nutná speciální ochrana.
Jak správně klást kabely v různých typech stavebních konstrukcí
Kladení kabelů na povrchu a pod omítku
Kabely se vedou viditelně na povrchu v tuhých plastových nebo kovových trubkách upevněných příchytkami v intervalech 30-50 cm, což zajišťuje mechanickou ochranu a stabilitu. Pod omítku se kabely ukládají do drážek o hloubce minimálně 20 mm a šířce o 10 mm větší než průměr kabelu, přičemž se často používají ohebné plastové trubky tzv. „husí krky“ pro snadné ohýbání a protahování vodičů. Dodržení minimální vzdálenosti 10 cm od zdrojů tepla zabraňuje přehřívání kabelů. Tento způsob vyžaduje respektování normy ČSN 33 2000-5-52 pro bezpečné kladení kabelů a správný průřez vodičů podle ČSN EN IEC 60228.
Kladení kabelů ve sádrokartonových příčkách
Ve sádrokartonových příčkách se kabely vedou výhradně v ohebných plastových trubkách protahovaných otvory v plechových profilech, což chrání vodiče před mechanickým poškozením a zajišťuje požární bezpečnost. Instalační krabice musí být plynotěsné s pružnou membránou pro průchod kabelů, aby se zabránilo šíření požáru a splnily se požadavky normy ČSN 73 0802. Při plánování je nutné přesně dodržet průřezy vodičů, běžně 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky, a zabezpečit správné barevné značení fází L1, L2, L3 podle ČSN EN 60446.
Kladení kabelů v podhledech a zdvojených podlahách
V podhledech se kabely kladou volně nebo v ochranných trubkách, přičemž se dbá na maximální vrstvu kabelů do 20 cm pro dostatečné chlazení a omezení přehřívání. Ve zdvojených podlahách se kabely vedou do podlahových krabic s normalizovanými otvory, které umožňují snadný přístup a výměnu vodičů. Kabely se zde ukládají v ohebných trubkách nebo plechových žlabech, přičemž maximální naplnění kanálů by nemělo překročit 50 % průřezu pro zachování bezpečného kladení kabelů a snadnou údržbu.
Tip: Častou chybou je kladení kabelů příliš blízko zdrojům tepla bez dostatečné izolace, což zkracuje životnost izolace a zvyšuje riziko poruchy. Pro objekty s vyšší vlhkostí doporučuji používat kabely s krytím minimálně IP67 a vždy zajistit ochranu proti mechanickému poškození.
Odborná rada: Tento způsob kladení kabelů se hodí zejména pro nové stavby a rekonstrukce, kde je možné přesně dodržet hloubky a ochranné prvky. Naopak v památkově chráněných objektech je vhodné konzultovat metody s odborníkem a volit šetrné způsoby vedení kabelů, aby nedošlo k poškození konstrukce.
Požární bezpečnost a legislativa při kladení kabelů
Požární bezpečnost kabelů upravuje vyhláška č. 268/2011 Sb. a normy ČSN 73 0802, 73 0804 a 73 0810, které stanovují požadavky na bezpečné kladení kabelů včetně jejich samozhášivosti. Kabely typu CYKY splňují normu ČSN EN 60332 pro samozhášivost, což znamená, že při požáru samy zhasínají a nevydávají hořící kapky. Díky tomu je možné je bezpečně instalovat i na hořlavé podklady, což rozšiřuje možnosti jejich použití.
Naopak kabely CYKYLo se na dřevo a jiné hořlavé materiály nedoporučují kvůli riziku poškození izolace, což snižuje jejich požární bezpečnost. Výhody různých způsobů uložení elektrických kabelů proto spočívají nejen v praktické montáži, ale také ve splnění těchto bezpečnostních požadavků.
- Dodržujte normy pro uložení kabelů podle specifikace průřezu vodičů a typu kabelu
- Vyberte kabel vhodný pro daný podklad s ohledem na požární bezpečnost kabelů
- Při správné instalaci kabelu minimalizujete riziko šíření požáru a poškození izolace
Tip: Mezi nejčastější chyby při pokládce kabelů patří instalace CYKYLo kabelů přímo na hořlavé podklady bez vhodné ochrany.
Časté dotazy k základním způsobům kladení kabelů a vodičů
Otázka: Jaké jsou základní způsoby uložení kabelů?
Kabely se ukládají na povrch pomocí příchytek, do drážek pod omítkou nebo do dutin stavebních konstrukcí, často v ochranných trubkách či kabelových žlabech. Každý způsob musí respektovat normy pro uložení kabelů a požadavky na bezpečnost.
Otázka: Jaké typy elektrických kabelů se nejčastěji používají?
V domácnostech převládají kabely CYKY s měděným jádrem a PVC izolací, určené pro napětí 450/750 V, s průřezem vodičů obvykle mezi 1,5 a 2,5 mm².
Otázka: Jaká pravidla platí pro upevnění vodičů?
Kabely je třeba upevnit příchytkami v intervalech 30-50 cm, aby byla zajištěna stabilita a zabránilo se mechanickému poškození.
Otázka: Jaká je minimální hloubka uložení kabelů podle norem?
Pro kabely uložené v zemi platí minimální hloubka 60 cm, přičemž kabely musejí být chráněny chráničkami a ponechána rezerva 20-30 % pro případné budoucí úpravy.
Otázka: Jaké jsou požadavky na teplotní podmínky uložení kabelů?
Maximální okolní teplota nesmí překročit 40 °C, přičemž kabely nesmí být uloženy blíže než 10 cm k tepelným zdrojům.
Otázka: Jak se správně značí barevné fáze L1, L2 a L3?
Barevné značení fází je standardizované – fáze L1 je červená, L2 žlutá a L3 modrá, což usnadňuje orientaci při instalaci a revizi.
Otázka: Které normy upravují bezpečné kladení kabelů?
V ČR platí například ČSN 33 2000-5-52 a vyhláška č. 268/2011 Sb., které stanovují konkrétní požadavky na způsoby uložení vodičů a požární bezpečnost kabelů.
Otázka: Jaké jsou výhody kabelů CYKY?
Kabely CYKY jsou samozhášivé dle ČSN EN 60332, vhodné pro instalace na hořlavé podklady a mají dlouhou životnost.
Otázka: Jaké chyby se často při kladení kabelů dělají?
Častou chybou je příliš mělké uložení kabelů v zemi, nedodržení vzdáleností od zdrojů tepla a nedostatečné upevnění vodičů.
Otázka: Jaká je doporučená hloubka drážky pro kabely ve zdi?
Drážka by měla mít hloubku minimálně 2 cm a být o 1 cm širší než kabel, aby bylo možné kabel bezpečně uložit a ochránit.
Otázka: Co znamená samozhášivost kabelu?
Samozhášivost znamená, že kabel po odstranění zdroje ohně sám zhasne a nešíří plamen, což je testováno podle ČSN EN 60332.
Otázka: Jaké jsou typy vodičů podle počtu žil?
Jednofázové kabely mají 3 žíly (L, N, PE), třífázové kabely obsahují 5 žil (L1, L2, L3, N, PE).
Otázka: Jaké materiály se používají k ochraně kabelů v exteriéru?
Používají se plastové nebo kovové chráničky a trubky, které zabraňují mechanickému poškození a odolávají povětrnostním vlivům.
Otázka: Jak se kladou kabely ve sádrokartonu?
Vodiče se vedou v ohebných plastových trubkách protahovaných otvory v ocelových profilech, což zabezpečuje ochranu a umožňuje snadnou výměnu.
Otázka: Jaká je maximální míra naplnění kabelových kanálů?
Naplnění kanálů by nemělo překročit 40-50 %, aby bylo možné provádět údržbu a případné výměny bez poškození kabelů.
Otázka: Jak správně postupovat při kladení kabelů do země?
Výkop musí mít hloubku minimálně 60 cm, kabel je třeba vložit do chráničky a zajistit rezervu 20-30 % pro budoucí rozšíření či opravy.
Otázka: Jak zamezit elektromagnetickému rušení mezi kabely?
Silové a slaboproudé kabely se vedou odděleně, často v různých žlabech nebo trubkách, čímž se minimalizuje vzájemné rušení.
Otázka: Jaký má vliv volba způsobu kladení na ekonomiku instalace?
Instalace kabelů na povrchu je levnější, ale méně chráněná; uložení do žlabů či trubek zvyšuje pořizovací náklady, avšak zlepšuje životnost a bezpečnost.
Otázka: Jaká pravidla platí pro uložení kabelů v historických budovách?
Doporučuje se volit neinvazivní metody, konzultovat s památkáři a používat materiály, které nepoškodí stavební konstrukci.
Otázka: Jaký je minimální ohybový poloměr kabelů v rozvaděči?
Minimální ohybový poloměr je šestinásobek průměru kabelu, což zabraňuje poškození izolace a zajišťuje správnou funkci vodiče.
Odborná rada: Dodržování norem a správných způsobů uložení kabelů je klíčové pro bezpečnost a dlouhodobou spolehlivost elektrických instalací. Náročnější metody kladení jsou vhodné tam, kde je vyžadována zvýšená požární bezpečnost či ochrana kabelů. Naopak jednoduché způsoby se hodí pro méně namáhané instalace.
