Jak bezpečně zapojit LED lampu místo zářivky v domácnosti
Přechod ze zářivky na LED lampu výrazně snižuje spotřebu energie a prodlužuje životnost osvětlení. Správné zapojení nové lampy vyžaduje znalost schématu zapojení světla, zejména při instalaci s 2 nebo 3 vodiči či bez nuláku. Dodržení bezpečnostních pravidel zajistí bezproblémový provoz a ochrání váš domov před riziky.
Nejpodstatnější body
- Před zapojením LED lampy vždy vypněte hlavní jistič a ověřte nulový stav zkoušečkou.
- Nové elektrické rozvody používají třívodičový systém TNS: L (hnědý/černý), N (modrý), PE (žlutozelený).
- LED zářivkové trubice mají patice G13 a jsou dostupné v délkách 60, 120 a 150 cm s výkonem 9, 18 a 24 W.
- Při přepojení zářivkového tělesa se doporučuje vyřadit magnetický předřadník pro maximální úsporu energie.
- Používejte vhodné svorkovnice (např. Wago) pro bezpečné a pevné spojení vodičů bez ponechání odkrytých částí.
Jak bezpečně vypnout napájení a připravit místo pro výměnu LED lampy
Bezpečné vypnutí napájení je prvním a nezbytným krokem při výměně zářivky za LED lampu. Vždy vypněte hlavní jistič a ověřte nulový stav elektrického obvodu pomocí zkoušečky napětí. Tím zajistíte, že práce probíhá bez rizika úrazu elektrickým proudem a že instalace zůstane nepoškozená.
Jak bezpečně vypnout napájení před výměnou LED lampy
Před zapojením LED lampy místo zářivky vždy vypněte hlavní jistič, který odpojí elektrický proud v daném obvodu. Toto opatření zabrání jakémukoliv náhodnému zásahu do živých částí elektrické instalace. Doporučuji označit jistič, aby ostatní v domácnosti věděli, že probíhá práce na elektroinstalaci a aby se jistič náhodně nezapnul. Bez vypnutí jističe hrozí vážné riziko úrazu elektrickým proudem, proto tento krok nelze přeskočit.
- Vypněte hlavní jistič nebo jistič patřičného okruhu
- Označte jistič, aby nedošlo k omylu
- Nepouštějte elektrický proud do instalace během práce
Potvrzení nulového stavu pomocí zkoušečky napětí
Po vypnutí jističe použijte zkoušečku napětí k ověření, že v elektrickém obvodu není žádné napětí. Zkoušečka je základní bezpečnostní pomůckou, která potvrdí, že práce na LED lampě probíhá bez napětí a rizika úrazu. Pokud zkoušečka ukáže přítomnost napětí, znamená to, že jistič nebyl správně vypnut nebo je instalace vedena neobvyklým způsobem (například zapojení světla bez nuláku), což vyžaduje odborný zásah.
- Přiložte zkoušečku na svorky lampy nebo vodiče
- Kontrolujte nulový stav vždy před začátkem práce
- Nepracujte, pokud je zjištěné napětí
Tip: Při výměně LED trubice nebo lampy v starších instalacích může být zapotřebí speciální schéma zapojení světla, například zapojení světla 2 dráty nebo 3 dráty. Nesprávné připojení může vést k poškození LED lampy nebo nebezpečným situacím.
Rozpoznání a barevné značení vodičů v domácích elektrických rozvodech
Rozpoznání vodičů v elektrických rozvodech představuje základní krok pro správné a bezpečné zapojení LED lampy místo zářivky. Moderní domácí instalace využívají třívodičový systém TNS, který zahrnuje fázový vodič L, nulový vodič N a ochranný vodič PE. Fázový vodič L má barevné označení hnědá nebo černá, nulový vodič N je modrý a ochranný vodič PE je žlutozelený. U starších rozvodů, zejména těch vybudovaných před rokem 1985, se často vyskytují pouze dva vodiče bez jednotného barevného značení, což vyžaduje použití zkoušečky napětí k přesnému určení fáze a nuláku.
| Vodič | Barva | Funkce |
|---|---|---|
| L (fáze) | Hnědá nebo černá | Přivádí střídavé napětí 230 V |
| N (nulák) | Modrá | Návratový vodič, vrací proud zpět do rozvodné sítě |
| PE (zem) | Žlutozelená | Ochranný vodič, zajišťuje ochranu před úrazem elektrickým proudem |
Při výměně zářivky za LED trubici nebo při zapojení LED světla na staré elektrické rozvody je nezbytné přesně identifikovat vodiče a dodržet správné schéma zapojení. Zaměnění nulového vodiče s fázovým může vést k nebezpečnému zkratu nebo poškození zařízení. V instalacích bez nulového vodiče (například dvoudrátové zapojení) nelze LED lampu běžně připojit bez úpravy obvodu, proto je v takových případech doporučena konzultace s kvalifikovaným elektrikářem.

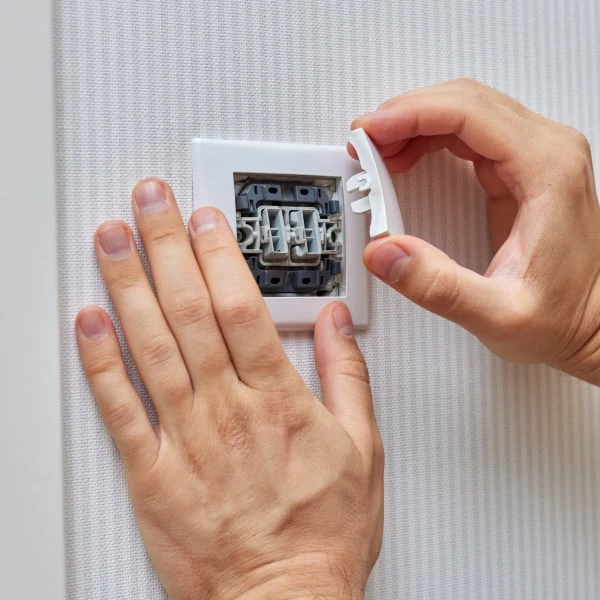

Jak zapojit LED světlo na osvětlení s vypínačem
Vypínač přerušuje fázový vodič L, který je vždy označen hnědou nebo černou barvou. Při zapojení LED lampy proto vždy vyhledejte tento vodič mezi kabely vedoucími ke svítidlu. Připojení vodičů podle barevného značení zajistí bezpečný provoz a zabrání riziku elektrického zkratu nebo poškození LED zdroje.
Častá chyba: Připojení nulového vodiče místo fáze do svorky L vede k nesprávné funkci vypínače a může způsobit elektrický šok při manipulaci se svítidlem. Proto vždy ověřte vodiče zkoušečkou napětí před zapojením.
Pro koho se to hodí: Tento způsob zapojení je vhodný pro domácnosti s moderními třívodičovými rozvody TNS, kde je jasné barevné značení a přítomný nulový vodič. Pro koho NE: U starších dvoudrátových rozvodů bez nulového vodiče je nutné využít odbornou pomoc nebo upravit elektroinstalaci.
Podle EAGRI.cz je dodržování barevného značení a správného schématu elektrických rozvodů nezbytné pro bezpečné a funkční zapojení LED osvětlení v domácnosti. Vždy doporučuji před zapojením vypnout hlavní jistič a ověřit nepřítomnost napětí zkoušečkou, aby se předešlo úrazu elektrickým proudem.
Správné připojení vodičů LED lampy podle typu elektrického rozvodu
Zapojení dvouvodičového rozvodu
Dvouvodičový rozvod obsahuje pouze fázový vodič (L) a nulový vodič (N), bez ochranného vodiče (PE). Fázový vodič bývá v takových instalacích často hnědý nebo černý, nulový modrý, ale barvy nemusí být vždy dodrženy, proto je nezbytné přesně určit fázi pomocí zkoušečky napětí. Fázi připojte ke svorce označené L na LED lampě, nulák ke svorce N. Nepoužité vodiče, pokud nějaké jsou, je nutné pečlivě zaizolovat elektrickou páskou, aby nedošlo ke zkratu. Tento typ zapojení se vyskytuje zejména ve starších domech a bytech, kde elektroinstalace neobsahuje samostatný ochranný vodič, což snižuje bezpečnost.
Tip: Častou chybou je připojení LED lampy bez ověření fáze, což může vést k nefunkčnosti nebo poškození svítidla. Zapojení LED světla bez nulového vodiče není u běžných LED svítidel možné, proto vždy zkontrolujte přítomnost nuláku.
Zapojení třívodičového rozvodu
Třívodičový rozvod zahrnuje fázový vodič (L), nulový vodič (N) a ochranný vodič (PE). Barevné značení je standardizované: fáze je obvykle hnědá nebo černá, nulák modrý a ochranný vodič žlutozelený. Při instalaci LED lampy připojte fázi ke svorce L, nulák ke svorce N a ochranný vodič PE ke svorce PE nebo přímo ke kovové kostře svítidla, pokud je přístupná. Nepoužité vodiče se musí zaizolovat. Tento rozvod je nejběžnější v moderních domácnostech a zajišťuje vyšší bezpečnost elektrické instalace díky přítomnosti ochranného vodiče.
Při výměně LED trubice nebo LED lampy v takovém rozvodu dodržujte standardní barevné schéma zapojení světla 3 dráty, aby byla zachována funkčnost a bezpečnost. Použití kvalitních svorkovnic (například Wago) zajistí pevné a bezpečné spojení vodičů.
Zapojení čtyřvodičového rozvodu
Čtyřvodičový rozvod obsahuje dva fázové vodiče (L1, L2), nulový vodič (N) a ochranný vodič (PE). Tento typ rozvodu se používá u složitějších elektroinstalací, například pro ovládání více světelných okruhů nebo dvojitých vypínačů. Fázové vodiče jsou obvykle hnědé nebo černé, nulák modrý a ochranný vodič žlutozelený. Při zapojení LED lampy připojte oba fázové vodiče do příslušných svorek L (pokud svítidlo podporuje dvě fáze), nulák do svorky N a ochranný vodič do svorky PE. Pokud svítidlo nemá odpovídající počet vodičů, nepoužité vodiče je nutné zaizolovat a odložit mimo svorkovnici.
Tip: Tento typ zapojení vyžaduje přesné dodržení barevného a funkčního rozlišení vodičů, protože chybný kontakt může způsobit zkrat nebo nesprávnou funkci svítidla. Čtyřvodičový rozvod není vhodný pro jednoduchá LED svítidla bez podpory více fází.
| Typ rozvodu | Vodiče | Připojení LED lampy | Poznámka |
|---|---|---|---|
| Dvouvodičový | L (hnědý/černý), N (modrý) | L → L, N → N, žádný PE | Nutné ověřit fázi zkoušečkou |
| Třívodičový | L (hnědý/černý), N (modrý), PE (žlutozelený) | L → L, N → N, PE → PE nebo kostra svítidla | Nejčastější, vyšší bezpečnost |
| Čtyřvodičový | L1, L2 (hnědý/černý), N (modrý), PE (žlutozelený) | L1, L2 → L, N → N, PE → PE | Pro více okruhů, složitější instalace |
Odborná rada: Při výměně LED lampy za zářivku v domácnostech se staršími rozvody doporučuji konzultovat instalaci s kvalifikovaným elektrikářem. Nesprávné zapojení může vést k poškození svítidla nebo bezpečnostnímu riziku. Pro jednoduché výměny v moderních rozvodech s třemi vodiči je práce s vypnutým jističem obvykle bezpečná a zvládnutelná.

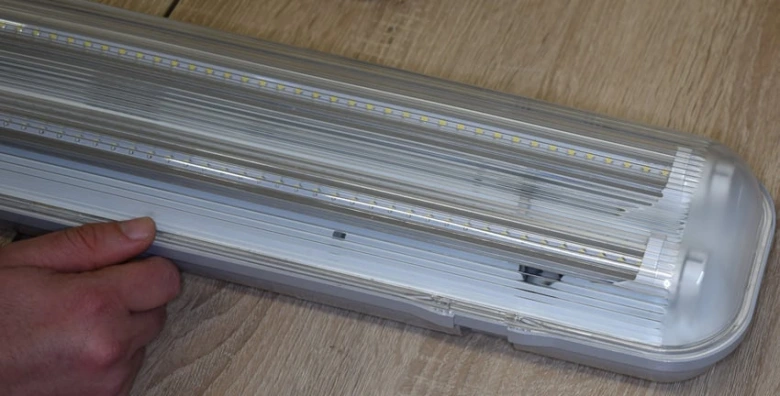

Postup zapojení LED zářivkové trubice v různých typech svítidel
LED zářivkové trubice s paticí G13 se vyrábějí v délkách 60, 120 a 150 cm s odpovídajícím výkonem 9, 18 a 24 W. Pro správné a energeticky úsporné použití LED trubice je nutné upravit stávající zapojení svítidla, zejména vyřadit magnetický předřadník a startér, které omezují úsporu energie a snižují efektivitu LED zdroje.
Jak správně vyměnit zářivku za LED světlo bez potřeby nových kabelů? Postupujte podle následujících kroků:
- Odpojení napájení – vypněte jistič nebo vypínač, abyste zabránili úrazu elektrickým proudem.
- Demontáž staré zářivky – vyjměte zářivkovou trubici ze svítidla a odstraňte startér.
- Vyřazení magnetického předřadníku – odpojte a vyjměte magnetický předřadník ze svítidla, aby LED trubice mohla pracovat přímo na síťovém napětí.
- Kontrola zapojení vodičů – ujistěte se, že máte správné schéma zapojení světla, typicky dvoudrátové (fáze a nulák) nebo trojdrátové zapojení; u některých starších instalací je nutné dbát na případné zapojení světla bez nuláku.

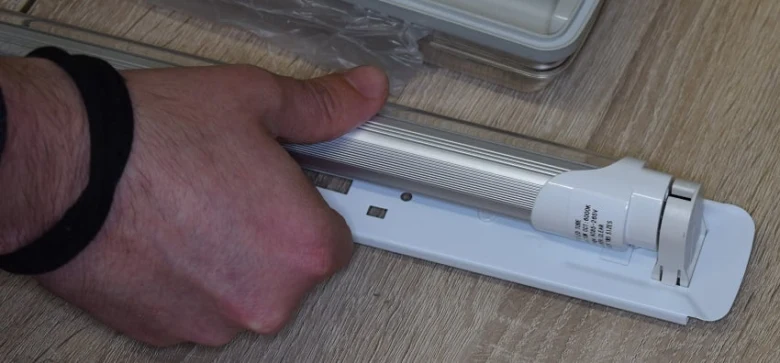

- Montáž LED zářivky – vložte LED trubici do patice G13 a zajistěte ji.
- Zapnutí napájení a test – zapněte jistič a ověřte funkčnost LED světla.
Tip: Při výměně LED trubice je častou chybou ponechat magnetický předřadník v obvodu, což vede ke zbytečné spotřebě energie a zkrácení životnosti LED lampy. Tento postup se hodí do většiny domácích svítidel s klasickými zářivkami, ale ne pro svítidla s elektronickými předřadníky, kde je třeba použít speciální LED trubice.
- LED trubice mají patici G13 kompatibilní s klasickými svítidly.
- Magnetický předřadník omezuje výkon a úsporu energie LED trubic.
- Vyřazení předřadníku maximalizuje efektivitu LED osvětlení.
Dodržení tohoto návodu zajistí bezpečné a ekonomické přechodné zapojení LED lampy místo zářivky v domácnosti.

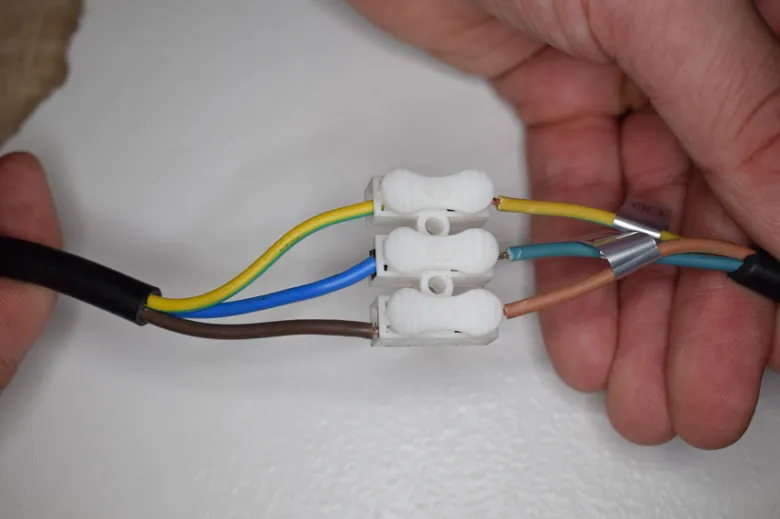

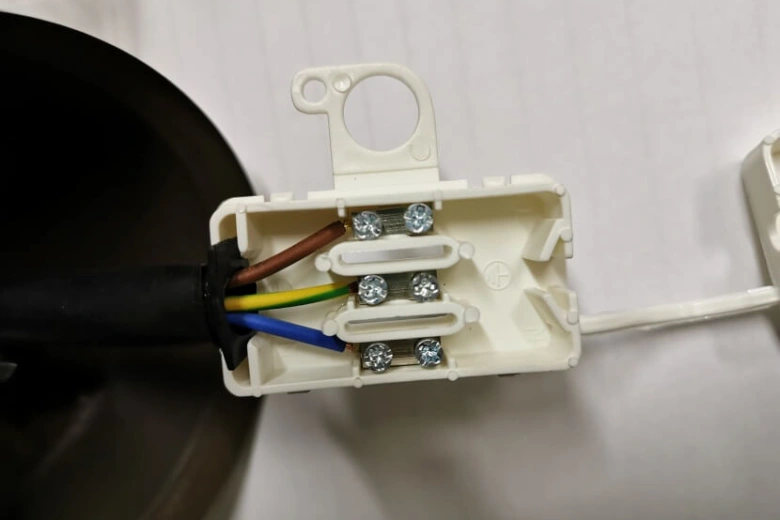

Použití svorkovnic a montáž svítidel bezpečným způsobem
Svorkovnice, zejména oblíbené Wago svorky, zajišťují pevné a bezpečné spojení vodičů při výměně zářivky za LED světlo. Při zapojení světla s vypínačem nebo bez nulového vodiče je správné použití svorkovnic klíčové pro bezpečnost a spolehlivost elektrického obvodu. Lustrová svítidla se upevňují na pevný hák nebo závěs, nikdy nesmí viset pouze na vodičích, aby nedošlo k mechanickému poškození nebo zkratu.
Montáž svítidel v domácnosti probíhá podle typu:
- Lustrová svítidla – zavěste na hák a spojte vodiče pomocí svorkovnic Wago
- Závěsná svítidla – upevněte na stropní nebo stěnový držák a propojte vodiče
- Nástěnná svítidla – připevněte šrouby na držák a spojte vodiče ve svorkovnici
Tip: Častá chyba při zapojení LED lampy místo zářivky je nedostatečné utažení vodičů ve svorkovnicích, což může vést k přehřívání. Pro správnou montáž je důležité dodržovat schéma zapojení světla včetně počtu vodičů (2 dráty, 3 dráty) a respektovat bezpečnostní pravidla při výměně led trubice.
Jak správně vyměnit zářivku za LED světlo
Při výměně zářivky za LED světlo bez potřeby nových kabelů použijte svorkovnice Wago pro snadné a bezpečné připojení. Dbejte na správné uspořádání vodičů podle stávajícího schématu zapojení světla a nechte svítidlo pevně upevněné na konstrukci, nikoli viset na kabelech.
Doporučení pro výměnu zářivky za LED lampu s ohledem na úsporu energie
LED trubice jsou ideální náhradou klasických zářivek, přičemž jejich výkon se pohybuje mezi 9 a 24 W. Díky vysoké účinnosti kolem 135 lm/W poskytují dostatek světla při nižší spotřebě energie. Barva světla by měla odpovídat prostředí, nejčastěji se volí neutrální bílá (4000-4500 K) nebo teplá bílá (2700-3000 K) pro příjemnou atmosféru.
Vyřazení magnetického předřadníku ze zapojení LED lampy výrazně zvyšuje úsporu energie a zároveň prodlužuje životnost produktu. Při plánované výměně zářivky za LED lampu je proto vhodné zvolit LED trubice kompatibilní s bezpředřadníkovým zapojením, nebo přestavět obvod podle aktuálních schémat zapojení světla, což může zahrnovat zapojení světla 2 dráty nebo 3 dráty.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Výkon LED trubice | 9-24 W | Vhodné pro různé typy svítidel |
| Účinnost | Přibližně 135 lm/W | Vyšší než u klasických zářivek |
| Barva světla | 2700-4500 K | Teplá až neutrální bílá |
- Při výměně LED trubice věnujte pozornost kompatibilitě s aktuálním zapojením
- Vyřaďte magnetický předřadník pro maximální úsporu a delší životnost LED lampy
- Použijte návod na zapojení LED lampy místo zářivky v bytě podle typu elektrického rozvodu
Jak zapojit LED lampu místo zářivky
Správné zapojení LED lampy vyžaduje znalost schématu zapojení světla, ať už jde o zapojení světla 2 dráty, 3 dráty nebo bez nuláku. Při výměně LED trubice je třeba zajistit, aby vypínač správně ovládal fázi a nepřipojoval nulák přímo k LED zdroji. Tento postup zaručuje bezpečný a efektivní provoz LED osvětlení.
Specifika zapojení LED lamp v koupelnách a vlhkých prostorách
LED lampy v koupelnách a vlhkých prostorách vyžadují speciální přístup k instalaci kvůli zvýšené vlhkosti a riziku kontaktu s vodou. Bezpečnostní krytí LED svítidel, vyjádřené hodnotou IP, chrání lampu před pronikáním vody a snižuje riziko zkratu i poškození elektrické instalace. Pro správné zapojení je doporučeno používat svítidla s minimálním krytím IP44, které odolá stříkající vodě.
Při zapojení LED lampy místo zářivky v koupelně je nutné dodržovat elektrické bezpečnostní normy a vyvarovat se přímému kontaktu s vodou. Častá chyba představuje montáž svítidel bez dostatečného krytí, což může vést k poruchám a ohrožení uživatele.
Doporučení pro bezpečné zapojení LED lamp v koupelnách:
- Použijte LED lampy s odpovídajícím IP krytím (IP44 a vyšší)
- Zajistěte správné schéma zapojení světla podle počtu vodičů (2 dráty, 3 dráty nebo bez nuláku)
- Dodržujte pravidla pro elektrickou bezpečnost a izolaci
- Vyhněte se instalaci LED trubic ve vlhkých zónách bez ochranných krytů
Tip: Při výměně zářivky za LED lampu v koupelně vždy zkontrolujte stupeň krytí svítidla a vyvarujte se zapojení bez nulového vodiče v místech s vlhkostí.
Možnosti zapojení LED lamp do chytrých domácích systémů
LED lampy lze v chytrých domácích systémech jednoduše ovládat díky kompatibilitě s chytrými vypínači a regulátory světla. Tento systém umožňuje dálkové zapnutí, vypnutí a stmívání světla přes mobilní aplikaci nebo hlasové asistenty. Zapojení LED lampy místo zářivky v bytě tak získává moderní rozměr s vyšším komfortem a úsporou energie.
Pro správné zapojení LED lamp do chytrého systému je třeba zvážit:
- kompatibilitu LED lamp s chytrými vypínači určenými pro stmívání
- dostupnost schématu zapojení světla podle počtu vodičů (zapojení světla 2 dráty, 3 dráty nebo zapojení světla bez nuláku)
- možnost použití regulátorů světla, které podporují LED technologie
- správné zapojení podle návodu na zapojení LED lampy místo zářivky, aby nedošlo k poruše systému
Tip: Při výměně led trubice je vhodné ověřit, zda stávající vypínač a elektrický rozvod odpovídají požadavkům chytrého systému a LED lampy.
Časté dotazy k zapojení LED lampy místo zářivky
Otázka: Jak bezpečně vypnout napájení před výměnou LED lampy?
Vypněte hlavní jistič a ověřte nulový stav zkoušečkou napětí, abyste předešli úrazu elektrickým proudem.
Otázka: Jak rozpoznat vodiče v elektrickém rozvodu podle barev?
Nové rozvody používají třívodičový systém TNS: fáze (hnědý nebo černý), nulový vodič (modrý) a ochranný vodič (žlutozelený).
Otázka: Jak zapojit LED lampu v dvouvodičovém rozvodu?
Identifikujte fázi pomocí zkoušečky a zapojte ji do svorky L, nulový vodič do N, při absenci nuláku ochranný vodič zaizolujte.
Otázka: Jak vyřadit magnetický předřadník při výměně zářivky za LED trubici?
Odstraňte magnetický předřadník i startéry, vodiče propojte přímo, čímž snížíte spotřebu a zjednodušíte zapojení.
Otázka: Jaké jsou délky a výkon LED zářivkových trubic?
LED trubice se vyrábějí v délkách 60, 120 a 150 cm s výkonem 9, 18 a 24 W a účinností okolo 135 lumenů na watt.
Otázka: Jak správně použít svorkovnice při zapojení LED lampy?
Používejte Wago svorky, vodiče pevně utáhněte a žádné dráty nenechávejte odkryté kvůli bezpečnosti.
Otázka: Jaká jsou bezpečnostní opatření pro LED lampy v koupelnách?
Volte svítidla s vhodným IP krytím, instalaci provádějte pouze při vypnutém napájení a vyhněte se přímému kontaktu se zdrojem vody.
Otázka: Mohu zapojit LED lampu do chytrého domácího systému?
Ano, LED lampy lze připojit k chytrým vypínačům a stmívačům, což umožňuje dálkové ovládání i regulaci intenzity světla.
Otázka: Jak se zapojuje LED zářivka místo klasické zářivky?
Po vypnutí jističe odstraňte starou zářivku a startéry, upravte zapojení podle schématu a nasaďte LED trubici s paticí G13.
Otázka: Jaké jsou nejčastější chyby při zapojení LED lampy?
Nejčastěji se stává nesprávné propojení vodičů, ponechání odkrytých drátů a nepřepnutí jističe před prací, což způsobuje poruchy i nebezpečí úrazu.
Otázka: Jak zapojit LED lampu bez nulového vodiče?
V dvouvodičovém zapojení určete fázi zkoušečkou a zapojte ji do svorky L, nulový vodič chybět může, ochranný vodič zaizolujte.
Otázka: Jak správně zapojit LED světlo na osvětlení s vypínačem?
Fázi připojte přes vypínač do svorky L svítidla, nulový vodič přímo do N, ochranný vodič na PE nebo kovovou kostru.
Otázka: Jak připojit LED zářivku na třídrátový elektrický rozvod?
Fázi připojte k L, nulový vodič k N a ochranný vodič na PE nebo kovovou kostru svítidla podle schématu zapojení světla.
Otázka: Jak vyměnit zářivku za LED světlo bez potřeby nových kabelů?
Vyřaďte magnetický předřadník, použijte LED trubici odpovídající délky a zapojte dle stávajícího elektrického rozvodu.
Otázka: Jak zapojit nové LED světlo na starý elektrický rozvod?
Zjistěte typ rozvodu, vypněte jistič, identifikujte vodiče zkoušečkou a zapojte podle barevného značení a schématu zapojení LED lampy.
