Technické parametry a charakteristika LED diod pro osvětlení
LED diody představují moderní a energeticky úsporný zdroj světla, jejichž výkon ovlivňují konkrétní technické parametry jako světelný tok, pracovní napětí nebo typ použité diody. Porozumění těmto charakteristikám umožňuje správný výběr LED osvětlení pro různé aplikace od domácností po průmysl. Výběr vhodné LED diody závisí na přesném sladění parametrů s požadavky osvětlení.
Rychlý přehled
- LED diody mají typickou životnost kolem 50 000 hodin při běžném provozu.
- Pracovní teplota LED diod se pohybuje od -40 °C do +85 °C, přičemž vyšší teploty výrazně snižují jejich životnost.
- Světelný výkon LED diod může přesahovat 100 lumenů na watt, což je výrazně efektivnější než u tradičních zdrojů.
- Typické pracovní napětí LED diody je okolo 2 V pro červené a vyšší pro jiné barvy, provozní proud je běžně 20 mA.
- PWM regulace umožňuje plynulé řízení jasu LED bez blikání, což je vhodné pro chytrá osvětlení a LED pásky.
Základní princip a konstrukce LED diod
LED dioda je polovodičové zařízení obsahující PN přechod, který při dopředném napětí emituje světlo. Tento jev vzniká rekombinací elektronů a děr na rozhraní p-n vrstvy a výsledná barva světla závisí na použitém materiálu polovodiče. LED dioda má dvě elektrody – anodu a katodu – které umožňují správné zapojení do elektrického obvodu.
Hlavní materiály používané při výrobě LED diod jsou například Gallium Arsenid (GaAs) a Fosfid arsenidu galia (GaAsP). GaAs vyzařuje infračervené světlo s vlnovou délkou nad 700 nm, zatímco GaAsP umožňuje dosáhnout barev od červené po žlutou. Tento materiálový výběr přímo ovlivňuje nejen barvu světla, ale také elektrické parametry LED diod, jako je pracovní napětí a světelný tok.
Jak funguje LED dioda a jaké má technické parametry
- LED dioda funguje na principu vyzařování světla při průchodu elektrického proudu skrz PN přechod.
- Pracovní napětí LED diod pro osvětlení obvykle dosahuje 1,8 až 3,3 V v závislosti na materiálu a barvě.
- Životnost LED diod se pohybuje v řádu desetitisíců hodin, což je výrazný benefit oproti klasickým zdrojům světla.
- PWM regulace LED umožňuje efektivní řízení jasu bez zásadní ztráty kvality světla.
Tip: Při čtení technických listů LED diod je klíčové sledovat pracovní napětí, světelný tok a barevnou teplotu, protože tyto parametry určují vhodnost diody pro konkrétní osvětlení.
Typy a konstrukční varianty LED diod používaných v osvětlení
LED diody používané v osvětlení se liší konstrukcí, výkonem a specifickými vlastnostmi, které ovlivňují jejich vhodnost pro různé aplikace. Mezi nejčastější typy patří průchozí LED, SMD LED, COB LED a vysokovýkonné LED diody s proudem od 350 mA. Každý z těchto typů má odlišné parametry LED diod, například světelný tok, pracovní napětí LED nebo životnost LED diod, které rozhodují o jejich efektivitě a využití.
Typy LED diod používaných v osvětlení

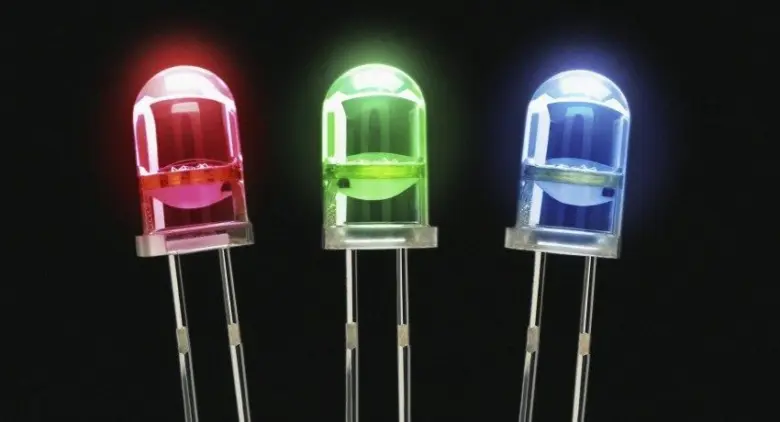

LED dioda je základní polovodičová součástka, která světélkuje při průchodu elektrického proudu. Průchozí LED jsou nejstarším typem, mají standardní velikosti 3 mm a 5 mm a používají se zejména pro indikaci a základní osvětlení. SMD LED (Surface Mounted Device) jsou ploché diody v rozměrech 3528, 5050 nebo 2835, které umožňují vyšší hustotu čipů a lepší tepelný management, což se promítá do vyššího světelného toku LED a delší životnosti LED diod. COB LED obsahují na jednom substrátu více čipů, což zajišťuje homogenní světelný zdroj s vysokým jasem a efektivitou. Vysokovýkonné LED diody pracují s proudem od 350 mA a nabízejí výrazně vyšší světelný výkon, vhodné například pro průmyslové osvětlení. Pro speciální efekty se používají RGB LED, které kombinují červenou, zelenou a modrou barvu v jednom pouzdře.
| Typ LED diody | Rozměry (mm) | Pracovní proud (mA) | Světelný tok (lm) | Hlavní použití |
|---|---|---|---|---|
| Průchozí LED | 3, 5 | 20 | 2 – 20 | Indikace, dekorace |

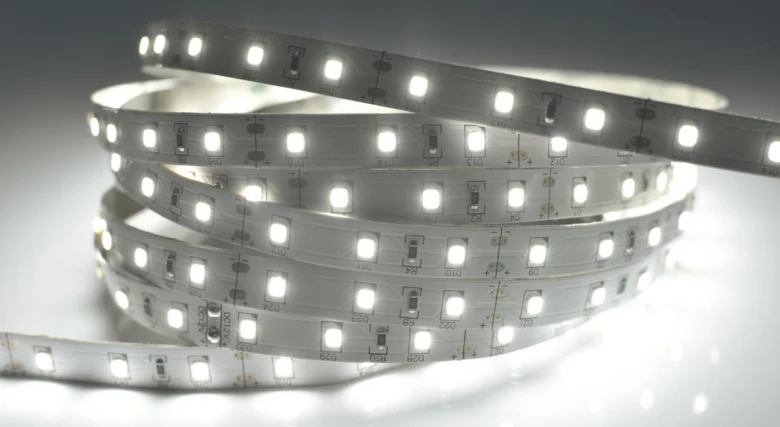

| SMD LED 3528, 5050 | 3,5×2,8 – 5×5 | 60 – 150 | 20 – 60 | Domácí a komerční osvětlení |

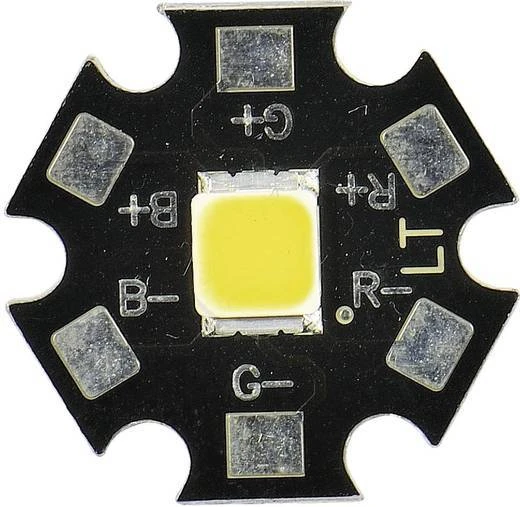

| COB LED | různé | 350+ | 100+ | Silné bodové osvětlení |

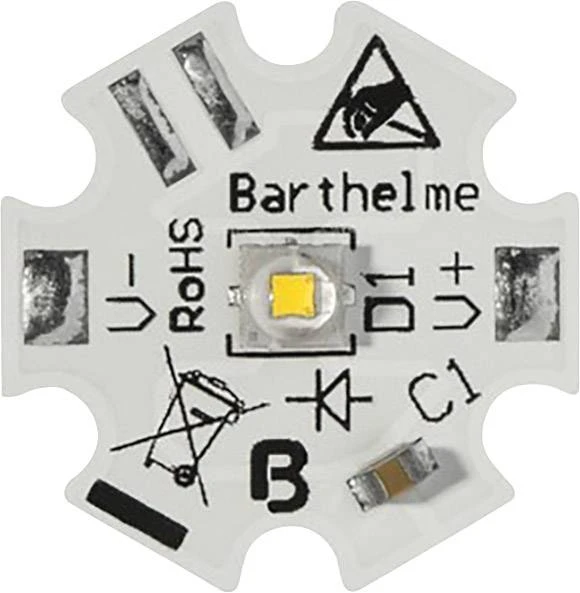

| Vysokovýkonná LED | různé | 350+ | 80 – 200+ | Průmyslové aplikace |
Jaké jsou druhy LED diod?
Druhy LED diod se dělí hlavně podle konstrukčního provedení a výkonových parametrů. Průchozí LED se vyznačují jednoduchou konstrukcí a menším světelným tokem. SMD LED jsou ploché a lze je snadno montovat na plošné spoje, což umožňuje kompaktní a efektivní osvětlení. COB LED integrují více čipů do jednoho modulu pro vyšší jas a rovnoměrné světlo. Vysokovýkonné LED diody jsou určeny pro aplikace vyžadující vysoký světelný výkon při vyšším pracovním proudu. Výběr konkrétního typu závisí na požadovaném světelném toku LED, pracovní napětí LED a dalších parametrech, jako je PWM regulace LED pro stmívání.
Odborná rada: Při výběru LED diod pro osvětlení je třeba zvážit nejen světelný tok a pracovní napětí LED, ale také tepelný management a životnost LED diod, aby bylo dosaženo optimálního výkonu a dlouhodobé spolehlivosti (zdroj: https://cs.wikipedia.org/wiki/LED_dioda).
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Elektrické parametry a provozní podmínky LED diod
Elektrické parametry LED diod jsou zásadní pro správný návrh osvětlení a zajištění dlouhé životnosti zařízení. Mezi klíčové parametry patří pracovní napětí, pracovní proud, reverzní napětí a voltampérová charakteristika, které přímo ovlivňují výkon, bezpečnost a stabilitu provozu LED diod. Pro řízení proudu se standardně používá předřadný odpor, jehož správný výpočet je nezbytný pro ochranu LED.
Pracovní napětí a proud LED diod
Pracovní napětí LED diody závisí na její barvě a typu polovodičového materiálu. Červené LED diody mají typické pracovní napětí (V_f) přibližně 1,8 až 2,2 V, zatímco modré a bílé LED diody vyžadují vyšší napětí v rozmezí 2,8 až 3,3 V. Pro osvětlení se standardně používá pracovní proud kolem 20 mA, který poskytuje optimální světelný tok a zároveň prodlužuje životnost LED. Voltampérová charakteristika LED diody ukazuje prudký nárůst proudu při dosažení prahového napětí, což vyžaduje přesné nastavení proudu pomocí předřadného odporu nebo regulace.
Reverzní napětí a jeho limit
Reverzní napětí LED diody je omezeno na maximálně 5 V. Překročení tohoto napětí v opačném směru může způsobit průraz PN přechodu a trvalé poškození LED. Proto je nezbytné zajistit, aby obvod neumožňoval aplikaci vyššího než povoleného reverzního napětí, například použitím ochranných diod nebo správným zapojením polarity.
Výpočet předřadného odporu
Předřadný odpor omezuje proud protékající LED diodou a zajišťuje její stabilní provoz v rámci definovaných elektrických parametrů. Výpočet odporu se provádí podle vzorce:
R = (V_zásobování − V_f) / I
kde V_zásobování je napětí zdroje, V_f pracovní napětí LED diody a I požadovaný pracovní proud. Příklad: pro 12V zdroj a červenou LED s V_f = 2 V při proudu 20 mA je odpor:
R = (12 V − 2 V) / 0,02 A = 500 Ω.
Tip: Častou chybou je volba příliš nízkého odporu, což vede k přetížení LED a zkrácení její životnosti.
Provozní teploty a chlazení
LED diody mají doporučený provozní teplotní rozsah od −40 °C do +85 °C. Při teplotách nad 25 °C dochází k postupnému snižování životnosti a světelného výkonu. Vyšší teploty ovlivňují elektrické parametry, zejména pracovní proud a napětí, což může vést k nestabilnímu svícení. Proto je nutné zajistit efektivní chlazení, zejména u výkonných LED diod a při použití PWM regulace, která může generovat dodatečné teplo. Nedostatečné chlazení patří mezi časté příčiny předčasného selhání LED osvětlení.
- Určete přesné pracovní napětí LED diody podle její barvy a typu (např. 2 V pro červenou, 3 V pro bílou).
- Stanovte vhodný pracovní proud, typicky 20 mA pro standardní osvětlení.
- Vypočítejte předřadný odpor podle vzorce pro dané napájecí napětí.
- Zajistěte dostatečné chlazení, aby teplota LED nepřesáhla 85 °C.
Odborná rada: LED diody s vyšším provozním proudem nad 350 mA vyžadují speciální chlazení a stabilizované zdroje proudu, proto nejsou vhodné pro jednoduché domácí aplikace bez odpovídajícího návrhu. Naopak standardní 20 mA LED jsou ideální pro většinu běžných osvětlení.
| Parametr | Hodnota / Rozsah | Poznámka |
|---|---|---|
| Pracovní napětí (V_f) | 1,8-3,3 V | Podle barvy LED (červená až bílá) |
| Pracovní proud (I) | 20 mA | Standardní hodnota pro osvětlení |
| Reverzní napětí | max. 5 V | Překročení vede k poškození LED |
| Provozní teplota | −40 °C až +85 °C | Vyšší teploty snižují životnost |
| Životnost | 25 000 až 90 000 hodin | Závisí na teplotě a chlazení |
Světelné parametry LED diod
Světelné parametry LED diod zásadně ovlivňují kvalitu a účinnost osvětlení. Mezi klíčové parametry LED diod pro osvětlení patří světelný tok, svítivost, vyzařovací úhel a barevná teplota, které určují, jak LED dioda svítí a jak působí na lidský organismus.
- Světelný tok LED diod se měří v lumenech (lm) a vyjadřuje celkové množství světla, které LED dioda vyzařuje. Moderní LED diody dosahují světelného výkonu přes 100 lm/W.
- Svítivost, udávaná v kandelách (cd), popisuje intenzitu světla v určitém směru a závisí na vyzařovacím úhlu.
- Vyzařovací úhel LED diody určuje rozptyl světla; typické hodnoty se pohybují mezi 30° a 120°, což ovlivňuje, zda světlo bude soustředěné nebo rozptýlené.
- Barevná teplota se měří v kelvinech (K) a určuje barevný odstín světla od teplé (2700 K) po studenou (6500 K).
Barevná teplota a její vliv na člověka
Barevná teplota LED diod přímo ovlivňuje lidskou psychiku a biologické rytmy. Teplé světlo s barevnou teplotou kolem 2700 K má uklidňující účinek a podporuje relaxaci, proto se hodí do obývacích pokojů nebo ložnic. Naopak studené světlo s hodnotou kolem 6500 K stimuluje a zvyšuje pozornost, což je vhodné pro pracovní prostředí. Správný výběr barevné teploty tedy zlepšuje pohodlí a efektivitu osvětlení.
Odborná rada: Parametry LED diod pro osvětlení, jako světelný tok a barevná teplota, ovlivňují nejen svítivost a vzhled světla, ale také životnost LED diod a jejich elektrické vlastnosti, například pracovní napětí a možnost PWM regulace.
Životnost a spolehlivost LED diod v osvětlení
Životnost LED diod pro osvětlení patří mezi klíčové technické parametry LED diod, které ovlivňují jejich spolehlivost a efektivitu. Průměrná životnost LED diod dosahuje přibližně 50 000 hodin, což při běžném používání kolem 4 hodin denně znamená až 27 let provozu. Tento údaj výrazně převyšuje životnost tradičních žárovek.
Provozní teplota LED diody má zásadní vliv na její životnost. Vyšší teploty způsobené nedostatečným chlazením LED diod významně zkracují jejich funkční dobu. Proto je efektivní chlazení LED diod nezbytnou součástí konstrukce osvětlení, která pomáhá udržet optimální teplotu a tím i dlouhodobou spolehlivost.
LED diody jsou rovněž vysoce odolné vůči nárazům a vibracím, což je výhoda zejména v průmyslových a venkovních aplikacích. Další důležitou vlastností je ekologický aspekt – LED diody neobsahují rtuť ani jiné toxické látky, čímž snižují environmentální dopad osvětlení.
Hlavní faktory ovlivňující životnost LED diod pro osvětlení zahrnují:
- Provozní teplotu a chlazení LED diod
- Kvalitu a typ použité LED technologie
- Elektrické parametry LED, jako je pracovní napětí a PWM regulace LED
- Mechanickou odolnost vůči nárazům a vibracím
Jak číst technické listy LED diod a co je důležité pro osvětlení
Technické listy LED diod obsahují parametry LED diod jako světelný tok LED, pracovní napětí LED a životnost LED diod, které umožňují správnou volbu vhodného typu LED diody podle požadavků osvětlení. Podle těchto hodnot lze vyhodnotit, jaká je charakteristika LED diod používaných v osvětlení a jejich vhodnost pro konkrétní aplikaci.
Ovládání jasu a regulace LED diod
Regulace jasu LED diod je klíčová pro dosažení požadovaného osvětlení a zároveň prodloužení životnosti LED. Nejjednodušší metoda využívá předřadný odpor, který omezuje proud LED diodou a tím snižuje její jas. Tento způsob však není efektivní a může způsobovat ztráty energie a tepla.
Pokročilejší regulace využívá tranzistorový regulátor, který umožňuje přesnější nastavení proudu a tím i jasu LED. Nejmodernější a nejčastěji používaná je PWM regulace LED, tedy Pulse Width Modulation. PWM funguje na principu střídání zapnutí a vypnutí LED v rychlých intervalech, přičemž délka zapnuté fáze určuje výsledný jas. Díky tomu je možné řídit jas plynule bez viditelného blikání a s nízkými energetickými ztrátami.
Jak se reguluje jas LED diod pomocí PWM?
- Zapnutí LED – LED je napájena pulzně v rychlých intervalech
- Nastavení šířky pulzu – prodloužení doby zapnutí zvyšuje jas
- Opakování cyklu – frekvence je nastavena tak, aby blikání nebylo viditelné
- Optimalizace výkonu – PWM regulace LED umožňuje úsporu energie a prodloužení životnosti LED diod
Výběr metody regulace závisí na typu LED diod a jejich parametrů, včetně pracovního napětí LED a světelného toku LED. PWM regulace LED se uplatňuje zejména u výkonných LED pro osvětlení, kde je potřeba precizní řízení jasu bez kompromisů.
Časté dotazy k technickým parametrům a charakteristice LED diod
Otázka: Jaké jsou základní charakteristiky LED diod?
LED dioda je polovodičové zařízení využívající PN přechod, které svítí při dopředném napětí kolem 2 V a pracovním proudu okolo 20 mA. Její světelný tok i barva závisí na složení polovodiče.
Otázka: Jaké typy LED diod se používají pro osvětlení?
Pro osvětlení se nejčastěji používají SMD LED typů 3528, 5050 a 2835, dále COB LED s více čipy a vysokovýkonné LED diody, které pracují s proudy od 350 mA.
Otázka: Jaké je pracovní napětí LED diody?
Pracovní napětí LED diody závisí na barvě – červené LED mají přibližně 2 V, bílé a modré LED často až kolem 3,3 V.
Otázka: Kolik voltů potřebuje LED dioda pro správnou funkci?
Pro správnou funkci potřebuje LED dioda typicky napětí kolem 2 V, ale vždy je nutné použít předřadný odpor, aby se omezil proud.
Otázka: Co je to předřadný odpor a jak se vypočítá?
Předřadný odpor omezuje proud protékající LED a vypočítá se podle vzorce R = (V_zdroj − V_f) / I, kde V_f je dopředné napětí LED a I požadovaný proud.
Otázka: Jaký je rozsah provozní teploty LED diod?
LED diody standardně pracují v rozsahu od -40 °C do +85 °C, přičemž vyšší teploty zkracují životnost i světelný tok.
Otázka: Jak dlouho vydrží LED dioda svítit?
Životnost LED diod se pohybuje kolem 50 000 hodin, což při průměrném provozu 4 hodiny denně odpovídá až 27 letům.
Otázka: Jak se reguluje jas LED diod?
Regulace jasu probíhá pomocí předřadných odporů, tranzistorových obvodů nebo nejefektivněji pomocí PWM regulace, která mění šířku pulzu signálu.
Otázka: Co je PWM a jak pomáhá u LED?
PWM (Pulse Width Modulation) reguluje jas změnou délky zapnutého pulzu, což zabraňuje blikání a šetří energii.
Otázka: Jaký vliv má barevná teplota LED na člověka?
Teplota světla kolem 2700 K působí uklidňujícím dojmem, zatímco studené světlo kolem 6500 K stimuluje a ovlivňuje biologické rytmy.
Otázka: Jaké chyby se často dělají při zapojení LED na 12V?
Častou chybou je vynechání předřadného odporu, což vede k přetížení a rychlému poškození LED diody.
Otázka: Jaká je voltampérová charakteristika LED diody?
Voltampérová charakteristika ukazuje prudký nárůst proudu při překročení určitého prahového napětí, proto je nutné přesně řídit proud.
Otázka: Jaké jsou výhody LED diod oproti tradičním zdrojům světla?
LED diody dosahují světelného toku přes 100 lm/W, mají dlouhou životnost, nízkou spotřebu energie a neobsahují toxické látky jako rtuť.
Otázka: Jak správně zapojit LED diodu?
LED dioda musí být zapojena správně podle polarity – anoda k plusu a katoda k mínusu zdroje – vždy s předřadným odporem pro ochranu.
Otázka: Jaké jsou metody chlazení LED diod?
Chlazení se řeší pasivními chladiči, ventilátory nebo tepelnými trubicemi, což zabraňuje přehřívání a prodlužuje životnost.
Otázka: Jak číst technický list LED diody?
Technický list obsahuje klíčové parametry jako dopředné napětí, pracovní proud, světelný tok, úhel vyzařování a maximální provozní teplotu.
Otázka: Jaké jsou rozdíly mezi běžnými a vysokovýkonnými LED diodami?
Vysokovýkonné LED diody pracují s proudy od 350 mA, vyžadují aktivní chlazení a poskytují výrazně vyšší světelný tok než běžné LED.
Otázka: Jak ovlivňuje vlhkost životnost LED diod?
Vlhkost může degradovat polovodičové materiály i kontakty, proto je nutné používat ochranné kryty a správné těsnění v exteriérových aplikacích.
