Jak správně nastavit pohybový senzor pro osvětlení návod

Správné nastavení pohybového senzoru pro osvětlení zajistí, že světlo bude reagovat přesně na pohyb a zároveň šetřit energii. Nastavení citlivosti a doby svícení je klíčové, aby se zabránilo situacím, kdy světlo na čidlo stále svítí bez potřeby. Tento návod vám pomůže s praktickými kroky i se základním schématem zapojení.

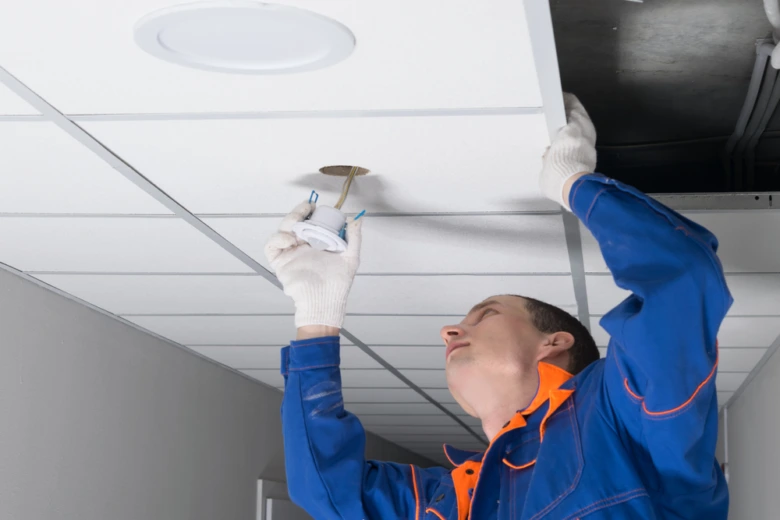

Jak správně nainstalovat pohybový senzor pro osvětlení

Instalace pohybového senzoru pro osvětlení vyžaduje přesné dodržení výšky montáže a volbu odpovídajícího krytí proti povětrnostním vlivům. Pohybové čidlo by mělo být namontováno ve výšce 2,5 až 3 metry nad zemí, což zajišťuje optimální detekční oblast s úhlem snímání 90° až 180° u běžných PIR senzorů. Tato výška minimalizuje falešné sepnutí způsobené malými zvířaty, větvemi nebo pohybem nízko nad zemí. Pro venkovní použití je nezbytné zajistit krytí minimálně IP44, které odolává stříkající vodě a částicím větším než 1 mm, ideálně však IP65, které chrání i proti silným proudům vody, prachu a mechanickému poškození, například kroupám.

Jak bezpečně nainstalovat pohybový senzor ve správné výšce

Pohybový senzor pro osvětlení by měl být instalován ve výšce 2,5 až 3 metry nad zemí, což umožňuje efektivní detekci pohybu osob a vozidel v dosahu až 12 metrů, aniž by reagoval na nežádoucí pohyby nízko u země. Správná výška montáže přímo ovlivňuje dosah senzoru a jeho citlivost, proto je nutné tento rozměr přesně dodržet. Při instalaci je nezbytné vypnout jistič a ověřit vypnutí zkoušečkou napětí, práce by měla být svěřena kvalifikovanému elektrikáři. Používejte izolované nářadí a bezpečný žebřík, vyhněte se práci za vlhkého počasí.

Výběr a použití správného krytí IP pro pohybový senzor

Pro venkovní světlo s pohybovým čidlem je klíčové zvolit krytí odpovídající povětrnostním podmínkám. Krytí IP44 poskytuje ochranu proti stříkající vodě a pevným částicím větším než 1 mm, což je vhodné pro běžné venkovní prostředí bez extrémních vlivů. V oblastech s častým deštěm, sněhem nebo kroupami doporučuji použít krytí IP65, které zajistí odolnost proti silným proudům vody, prachu a mechanickému poškození. Správné krytí prodlužuje životnost senzoru a zajišťuje spolehlivý provoz i v náročných povětrnostních podmínkách. Umístěte čidlo pod střechu nebo okap, aby bylo chráněno před přímým deštěm a kroupami.

• Výška montáže: 2,5-3 m pro optimální detekční oblast a minimalizaci falešných sepnutí
• Krytí IP44 pro běžné venkovní podmínky, IP65 pro vyšší odolnost vůči dešti, prachu a kroupám
• Při instalaci vždy vypněte jistič a použijte zkoušečku napětí, zapojení svěřte kvalifikovanému elektrikáři
• Umístění senzoru chraňte před přímým mechanickým poškozením a nepříznivými povětrnostními vlivy

Tip: Častá chyba při instalaci je umístění senzoru příliš nízko, což způsobuje časté falešné sepnutí například pohybem větví nebo malými zvířaty. Dodržení doporučené výšky a správné krytí IP výrazně snižuje riziko nechtěných aktivací a zvyšuje bezpečnost venkovního osvětlení.

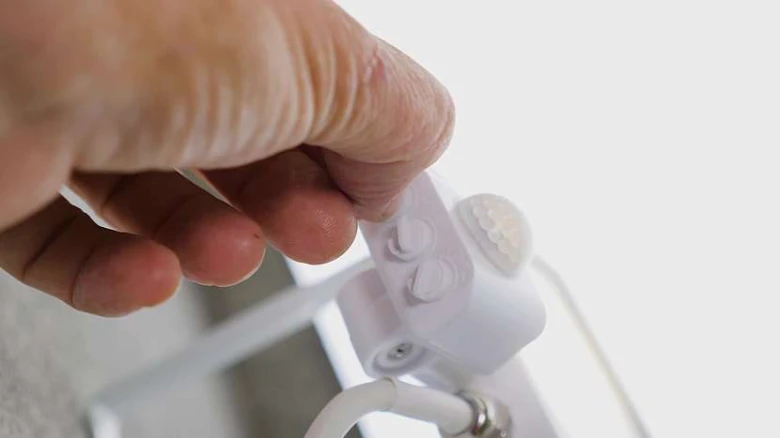

Jak nastavit základní parametry pohybového senzoru (LUX, TIME, SENS)

Nastavení pohybového senzoru osvětlení vyžaduje správnou konfiguraci tří základních parametrů: LUX, TIME a SENS. Každý z nich ovlivňuje funkci senzoru a celkové chování světla s pohybovým čidlem.

LUX určuje světelný práh aktivace senzoru, tedy při jaké úrovni okolního osvětlení se světlo zapne. Hodnoty LUX se pohybují zhruba od 10 do 1000 luxů. Pro venkovní osvětlení doporučuji nastavit LUX kolem 10-30 lx, aby světlo svítilo pouze za šera nebo tmy. U vnitřních prostor stačí vyšší hodnoty, například 100 lx.

TIME představuje dobu svícení světla po detekci pohybu. Tento parametr nastavíte v rozmezí od 5 sekund do 10 minut podle potřeby. Pro garáž nebo vstupní prostory je optimální nastavit dobu kolem 30 sekund až 2 minut, což šetří energii a zároveň poskytuje dostatek osvětlení. Delší doba se hodí například na chodby.

SENS určuje citlivost senzoru, tedy jak daleko dosahuje detekce pohybu, typicky až do 12 metrů. Při nastavení citlivosti pohybového čidla na světlo zvažte, kde se nejčastěji pohybujete, a přizpůsobte dosah tak, aby světlo reagovalo jen na požadovanou zónu. Příliš vysoká citlivost může způsobit, že světlo na čidlo stále svítí kvůli nechtěnému pohybu z dálky, například projíždějícím autům.

Jak správně nastavit dosah pohybového senzoru na světlo

1. Nastavení LUX – upravte světelný práh podle denní doby a potřebného osvětlení, doporučená hodnota pro venkovní použití je 10-30 lx.
2. Nastavení TIME – nastavte dobu svícení od 5 sekund do 10 minut v závislosti na tom, jak dlouho má světlo svítit po zaznamenání pohybu.
3. Nastavení SENS – zvolte citlivost detekce pohybu s dosahem do 12 metrů tak, aby senzor nereagoval na vzdálený pohyb mimo požadovanou oblast.
4. Testování nastavení – po konfiguraci proveďte několik testů v různých světelných podmínkách a vzdálenostech, abyste ověřili správnou funkci.
5. Úprava podle potřeby – pokud světlo na čidlo stále svítí zbytečně, snižte citlivost nebo zvyšte LUX, případně zkontrolujte schéma zapojení světla s pohybovým čidlem.

Tip: Častou chybou je nastavit příliš nízký LUX, což způsobí, že světlo svítí i přes den. Naopak příliš vysoká citlivost v rušném prostředí může způsobit nežádoucí zapínání světla. Proto doporučuji přizpůsobit parametry konkrétním podmínkám a umístění senzoru.

Nastavení pohybového čidla tak, aby správně reagovalo na okolní podmínky a potřeby osvětlení, je klíčem k efektivnímu využití venkovního i vnitřního osvětlení s pohybovým senzorem. Věnovat čas správnému nastavení parametrů LUX, TIME a SENS výrazně zvýší komfort a úsporu energie.

Jak upravit citlivost a dosah senzoru pro různé prostory

Nastavení citlivosti a dosahu pohybového senzoru zásadně ovlivňuje spolehlivost osvětlení v různých prostředích. Správná úprava těchto parametrů pomáhá eliminovat falešné poplachy a zajistit optimální reakci světla na pohyb.

Vliv povrchů a nábytku na citlivost

Povrchy a nábytek v interiéru ovlivňují, jak PIR senzory detekují pohyb teplých objektů. Lesklé a hladké materiály mohou odrážet infračervené záření, což může snižovat citlivost senzoru. Naopak měkké textilie, jako závěsy nebo sedací soupravy, pohyb částečně pohlcují a mohou způsobit nedetekci drobných pohybů. Proto je u nastavení citlivosti v interiéru vhodné mírně snížit citlivost senzoru, aby nedocházelo k falešným sepnutím způsobeným například pohybem záclon nebo teplem vyzařovaným nábytkem. Venkovní osvětlení obvykle vyžaduje střední až vyšší citlivost, protože PIR senzory reagují na teplé objekty v otevřeném prostoru, kde jsou povrchy převážně tvrdé a odrazivé.

Kalibrace senzoru v různých klimatických podmínkách

Kalibrace senzoru zahrnuje úpravu nastavení podle teploty a vlhkosti okolí, které ovlivňují jeho správnou funkci. Vyšší teploty snižují kontrast mezi tělem a okolním prostředím, což může zkrátit dosah senzoru. Naopak v chladnějších podmínkách je detekce citlivější. Doporučuje se proto upravit dosah a citlivost pohybového čidla tak, aby reflektovaly aktuální klimatické podmínky, zvláště u venkovního osvětlení. Při instalaci se vyplatí sledovat, zda světlo na čidlo stále svítí bez zjevného důvodu – to může signalizovat nesprávné nastavení nebo rušení okolními zdroji tepla.

Tip: Pro správné nastavení dosahu pohybového senzoru na světlo se doporučuje používat postupné ladění v různých denních časech a za různých teplot, aby se minimalizovaly falešné poplachy a zvýšila spolehlivost provozu.

• Snížení citlivosti v interiéru o 20-30 % často eliminuje zbytečné sepnutí světla.
• Venkovní senzory nastavte na střední rozsah dosahu 6-10 metrů podle velikosti prostoru.
• Při vysoké vlhkosti vyzkoušejte funkčnost senzoru ráno a večer, kdy teplotní rozdíly jsou nejvýraznější.

Jak řešit časté problémy a falešné spouštění pohybového senzoru

Falešné spouštění způsobené prouděním vzduchu a umístění senzoru

Proudění vzduchu s rozdílnou teplotou patří mezi nejčastější příčiny falešných sepnutí PIR senzorů. Tyto senzory detekují infračervené záření a proudění vzduchu u radiátorů, otevřených oken nebo ventilací může senzory aktivovat bez skutečného pohybu. Doporučená výška instalace je 2,5 až 3 metry nad zemí, přičemž je nutné umístit čidlo mimo přímé proudění vzduchu z oken, dveří či ventilátorů. Tím se sníží počet nežádoucích sepnutí a prodlouží životnost zdroje světla.

Použití clon na PIR čidla pro omezení detekční zóny

Clonky slouží k selektivnímu odstínění nežádoucích oblastí, například komunikací, větví stromů nebo prostorů, kde často dochází k falešným spouštěním. Instalace plastových clon výrazně omezí detekční úhel PIR čidla a sníží počet falešných poplachů. Clonky lze použít pouze u PIR senzorů, nikoliv u mikrovlnných (HF) čidel, která pracují na jiném principu. Doporučuji clonky nasadit zejména v exteriéru, kde je čidlo vystaveno pohybům zvířat nebo větví.

Nastavení citlivosti senzoru a dosahu detekce

Citlivost (SENS) ovlivňuje dosah detekce pohybu, který u běžných PIR senzorů dosahuje 5 až 12 metrů. Příliš vysoká citlivost způsobuje, že senzor reaguje i na drobné pohyby, například větve nebo malé zvířata, což vede k častým falešným sepnutím. Naopak příliš nízká citlivost může způsobit, že světlo nezareaguje včas. Doporučený postup je postupné snižování citlivosti, dokud falešné spouštění nepřestane. V interiérech je vhodné nastavit citlivost nižší, aby se minimalizovalo spouštění čidla například domácími mazlíčky.

Správné umístění senzoru a eliminace rušivých vlivů

Častou chybou je umístění senzoru tak, že jeho zorné pole směřuje přímo na zdroje tepla (radiátory, výfuky aut) nebo pohybující se objekty, jako jsou větve stromů. Takové umístění vede k trvalému svícení světla bez skutečného pohybu. Doporučuji zkontrolovat, zda čidlo není nasměrováno na rušivé zdroje a případně senzor přemístit na místo s minimem tepelných a pohybových vlivů. Venkovní senzory by měly být nasměrovány tak, aby nezachytávaly pohyb z rušných ulic nebo chodníků.

• Zkontrolujte, zda senzor nesměřuje přímo na zdroje tepla nebo pohybující se předměty, jako jsou větve stromů
• Použijte clonky na PIR čidla pro omezení detekční zóny
• Snižte citlivost senzoru postupně, dokud falešné spouštění nepřestane
• Přesuňte senzor na jiné místo, kde je méně rušivých vlivů

Tip: Při nastavování pohybového senzoru dbejte na správné schéma zapojení světla s pohybovým čidlem, které umožňuje v případě potřeby vypnout čidlo samostatně bez odpojení celého osvětlení. To usnadní servis a řešení problémů s falešným sepnutím.

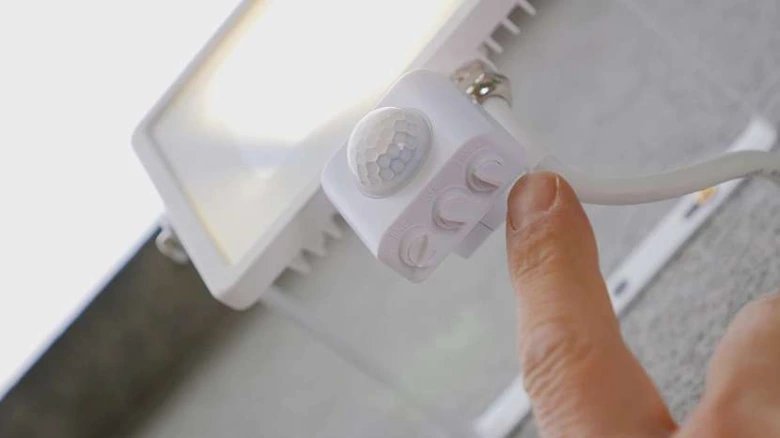

Jak nastavit pohybový senzor pro venkovní osvětlení

Pro spolehlivý provoz venkovního osvětlení s pohybovým čidlem je klíčové správné nastavení citlivosti, doby svícení a světelného prahu. Citlivost senzoru doporučuji nastavit na střední úroveň, což minimalizuje falešné sepnutí způsobené malými zvířaty nebo pohybem větví ve větru. Doba svícení by měla být nastavena na 1 až 2 minuty, aby světlo zhaslo automaticky po odchodu pohybu, ale zároveň poskytlo dostatek času k bezpečnému průchodu.

Světelný práh nastavte tak, aby se světlo aktivovalo pouze za soumraku či v noci. Tím zabráníte zbytečnému rozsvěcení během dne, kdy není osvětlení potřeba.

Umístění senzoru je rovněž zásadní – senzor je třeba instalovat pod střechou nebo okapem, což zajistí ochranu proti dešti a přímému slunečnímu záření. Správné nasměrování senzoru směřujícího na oblasti, kde očekáváte pohyb, zvyšuje efektivitu a snižuje riziko falešných aktivací.

• Nastavte střední citlivost pohybového čidla pro venkovní osvětlení
• Zvolte dobu svícení 1-2 minuty
• Určete světelný práh pro aktivaci pouze za šera nebo tmy
• Umístěte senzor pod střechu nebo okap pro ochranu před počasím
• Namířte senzor na oblast s očekávaným pohybem

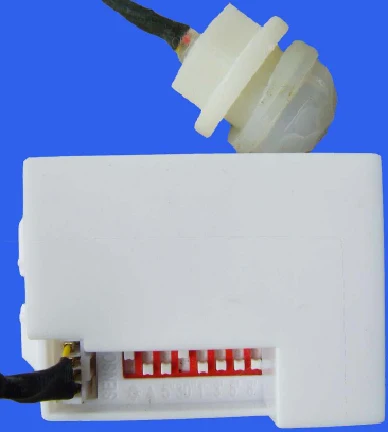

Jak funguje pohybový senzor pro osvětlení a jak ho nastavit

Pohybový senzor detekuje infračervené záření pohybujících se objektů a spouští světlo podle nastavených parametrů. Správné nastavení citlivosti a světelného prahu zaručuje, že venkovní světlo s pohybovým čidlem bude aktivováno pouze při relevantním pohybu v daných světelných podmínkách.

Jak zapojit pohybový senzor ke světlu krok za krokem

Před zahájením elektrického zapojení pohybového senzoru vždy vypněte hlavní jistič, aby byla zajištěna maximální bezpečnost práce. Pro správné připojení vodičů je nezbytné odizolovat konce kabelů zhruba na 1 cm, aby se zajistil pevný kontakt ve svorkách.

1. Připojení fázového vodiče – fázový vodič (obvykle hnědý nebo černý) zapojte ke svorce označené L na pohybovém senzoru. Tento vodič přivádí elektrický proud do senzoru.
2. Připojení nulového vodiče – nulový vodič (modrý) připojte ke svorce N. Tím se uzavírá elektrický obvod a zajišťuje správnou funkci světla.
3. Připojení zemnícího vodiče – zelenožlutý zemnící vodič připojte ke svorce uzemnění, což zajistí ochranu proti případnému zkratu a zvýší bezpečnost celé instalace.
4. Zapojení světla a vypínače – podle schématu zapojení světla s pohybovým čidlem propojte výstup senzoru k samotnému světlu a případně k vypínači, pokud chcete mít možnost pohybové čidlo vypnout manuálně.

Návod na zapojení pohybového senzoru osvětlení doporučuje pečlivě dodržovat tyto kroky a neváhat využít služeb kvalifikovaného elektrikáře, pokud si nejste jistí. Správné nastavení pohybového čidla je základem pro efektivní využití osvětlení a minimalizaci nechtěného svícení, které může být způsobeno například nesprávnou citlivostí světelného senzoru.

Jak provádět údržbu a čištění pohybového senzoru

Pravidelná údržba výrazně zvyšuje dlouhodobou spolehlivost pohybového senzoru pro osvětlení. Čištění čočky senzoru byste měli provádět jednou za 3 až 6 měsíců, aby se zabránilo zhoršení citlivosti a falešným spouštěním světla. K čištění použijte měkký suchý hadřík nebo antistatickou utěrku, která nepoškodí povrch čočky.

Na co si dát pozor:

• Nepoužívejte agresivní čisticí prostředky ani vodu, které mohou poškodit senzor.
• Vyhněte se mechanickému tlaku na čočku, aby nedošlo k jejímu poškrábání.
• Kontrolujte, zda světlo na čidlo stále svítí bez důvodu, což může signalizovat špatné nastavení nebo potřebu čištění.

Tip: Součástí údržby je i kontrola nastavení pohybového čidla, například správné nastavení dosahu a doby svícení, aby senzor nesvítil zbytečně dlouho a reagoval pouze na relevantní pohyb. Takové nastavení pomáhá šetřit energii a zvyšuje efektivitu osvětlení.

Pokročilé možnosti nastavení a integrace chytrých pohybových senzorů

Pokročilé chytré pohybové senzory pro osvětlení dnes umožňují komfortní nastavení a integraci do domácí automatizace, kterou ovládáte přes mobilní aplikace nebo hlasové asistenty. Správné nastavení pohybového senzoru osvětlení zahrnuje nejen úpravu doby svícení a citlivosti, ale i režim den/noc, což zajistí efektivní a úsporný provoz.

Nastavení přes mobilní aplikace

Chytrý pohybový senzor se nejčastěji nastavuje přes mobilní aplikace jako Philips Hue nebo Tuya, které umožňují detailní konfiguraci parametrů. Po propojení senzoru s vaší domácí sítí můžete nastavit citlivost světelného senzoru, dobu svícení nebo schéma zapojení světla s pohybovým čidlem. Díky aplikaci lze také snadno zapnout či vypnout pohybové čidlo na dálku a přizpůsobit jeho chování například podle denní doby.

Hlasové ovládání a kompatibilita

Propojením chytrého pohybového senzoru s kompatibilní bránou získáte možnost ovládat osvětlení hlasovými asistenty Google Assistant, Amazon Alexa nebo Apple Siri. Hlasoví asistenti umožňují aktivovat nebo deaktivovat světlo, změnit dobu svícení či nastavit citlivost senzoru bez nutnosti fyzického zásahu. Tato integrace výrazně usnadňuje správu osvětlení a zapojení světla s čidlem na vypínač do širšího systému domácí automatizace.

Tipy pro správné nastavení pohybového senzoru osvětlení:

• Nastavte citlivost tak, aby senzor nereagoval na pohyb za oknem nebo zvířata
• Upravte dobu svícení podle konkrétního využití prostoru (například 30 sekund až 5 minut)
• Použijte režim den/noc pro úsporu energie a eliminaci zbytečného svícení během dne
• Při častém problému „světlo na čidlo stále svítí“ zkontrolujte umístění senzoru a případné zdroje rušení

Chytrý pohybový senzor v kombinaci s mobilní aplikací a hlasovým ovládáním nabízí komfortní a flexibilní řešení osvětlení vhodné pro všechny, kdo chtějí moderní a efektivní domácí automatizaci. Pro prostory bez připojení k internetu nebo uživatele preferující jednoduché řešení se však tradiční senzory bez smart funkcí stále hodí lépe.

Časté dotazy

Jak nastavit pohybové čidlo na světlo?

Nastavte LUX na úroveň, kdy chcete, aby se světlo aktivovalo (např. při soumraku), TIME na dobu svícení (5 s až 10 min) a SENS na citlivost detekce (až 12 m).

Jak zapojit pohybové čidlo ke světlu?

Připojte fázový vodič k svorce L, nulový k N a zemnící k uzemnění. Vypněte jistič a používejte izolované nářadí.

Jak funguje senzor pohybu?

PIR senzor detekuje infračervené záření teplých objektů v rozsahu 5-12 metrů a úhlu 90° až 180°, aktivuje světlo po zaznamenání pohybu.

Jak nastavit dobu svícení světla s pohybovým čidlem?

Nastavte TIME na požadovanou dobu mezi 5 sekundami a 10 minutami podle typu prostoru a potřeby.

Jak upravit citlivost pohybového čidla?

Snižte citlivost (SENS) v interiéru, aby se minimalizovalo spouštění čidla zvířaty či drobnými pohyby, venku nastavte střední citlivost.

Proč světlo s pohybovým čidlem stále svítí?

Může to být způsobeno nesprávným nastavením LUX, příliš dlouhou dobou svícení (TIME) nebo falešnými poplachy senzoru.

Jak vypnout pohybové čidlo u světla?

Vypněte čidlo fyzickým vypínačem nebo nastavte LUX na nejvyšší hodnotu, aby se senzor neaktivoval za denního světla.

Jak provádět údržbu pohybového senzoru?

Čistěte čočku měkkým suchým hadříkem minimálně jednou za 3 až 6 měsíců, vyhýbejte se použití agresivních čistidel.

Jak nastavit pohybový senzor pro venkovní osvětlení?

Nastavte střední citlivost, dobu svícení 1-2 minuty, světelný práh tak, aby se aktivoval jen za soumraku, a umístěte senzor pod střechu.

Jaké jsou nejčastější chyby při nastavování pohybového senzoru?

Nezohlednění výšky instalace, příliš vysoká citlivost vedoucí k falešným poplachům, nesprávné nastavení LUX a TIME.

Jak nastavit dosah pohybového senzoru pro optimální detekci?

Dosah senzoru nastavte pomocí regulačního kolečka nebo přepínače, obvykle v rozmezí 5 až 12 metrů, aby pokryl požadovanou oblast bez falešných poplachů.

Jak správně nastavit hodnotu LUX na pohybovém senzoru?

Hodnotu LUX nastavte podle denní doby, kdy chcete, aby senzor aktivoval světlo; například na nízkou hodnotu (např. 10 LUX) pro zapnutí jen za šera nebo tmy.
