Jak správně zapojit LED lampu místo zářivky v domácnosti

Přechod ze zářivky na LED lampu přináší výraznou úsporu energie a delší životnost osvětlení. Správné zapojení LED trubice vyžaduje pochopení rozdílů mezi elektronickým a magnetickým předřadníkem, aby instalace proběhla bezpečně a bez potíží. Poradím vám, jak na to krok za krokem, včetně praktických tipů a varování před častými chybami.

Jak bezpečně připravit elektroinstalaci před výměnou zářivky za LED lampu

Před výměnou zářivky za LED trubici je nezbytné kompletně odpojit napájení daného svítidla vypnutím hlavního jističe nebo jističe příslušného okruhu. Následně ověřte absenci napětí pomocí zkoušečky napětí, která musí indikovat nulový stav na všech svorkách svítidla. Tento postup minimalizuje riziko úrazu elektrickým proudem při manipulaci s elektroinstalací.

Barevné označení vodičů v elektroinstalaci by mělo odpovídat normě ČSN EN 60446: fázový vodič je hnědý nebo černý, nulový vodič modrý a ochranný vodič žlutozelený. U starších instalací může být značení odlišné, proto je zkoušečka napětí klíčová pro správnou identifikaci fázového vodiče, který musí být připojen do svorky „L“ svítidla.

Při přechodu na LED trubice je nutné odstranit stávající předřadník, protože LED lampy vyžadují přímé napájení 230 V bez omezení proudu. Elektronický předřadník je třeba kompletně demontovat a přívodní vodiče propojit přímo s paticemi LED trubice. U magnetického předřadníku (tlumivky) je možné ponechat tlumivku a nahradit klasický startér LED startérem, který má nulovou spotřebu, nebo tlumivku i startér odstranit a připojit LED trubici přímo.

• Vypněte hlavní jistič nebo jistič okruhu svítidla.
• Ověřte zkoušečkou napětí, že svítidlo je bez napětí na všech svorkách.
• Identifikujte vodiče podle barev: fáze (hnědá/černá), nula (modrá), ochranný vodič (žlutozelená).
• Odstraňte elektronický nebo magnetický předřadník a případný startér.
• Připojte LED trubici přímo na síťové napětí podle typu trubice (jednostranné nebo oboustranné napájení).
• Zkontrolujte pevné uchycení svítidla a správné zapojení vodičů dle bezpečnostních norem.

Častá chyba: Neodstranění předřadníku vede k přehřívání LED trubice a zkrácení její životnosti. Také může dojít k nebezpečnému zkratu nebo poškození elektroinstalace.

Pro koho se to hodí vs pro koho ne: Přímá výměna zářivky za LED trubici bez odstranění předřadníku je vhodná pouze při použití LED trubic kompatibilních s elektronickým předřadníkem. V ostatních případech je nutné předřadník odstranit, což vyžaduje základní znalosti elektroinstalace nebo zásah kvalifikovaného elektrikáře.

Při instalaci LED svítidel platí, že fáze musí být připojena ke svorce „L“, nulový vodič ke svorce „N“ a ochranný vodič (pokud je k dispozici) k uzemnění kovové konstrukce svítidla. Svítidlo musí být pevně upevněno na vhodný držák, nesmí viset na vodičích. Ve vlhkých prostorách použijte svítidla s minimálním krytím IP44.

Tip: Pokud elektroinstalace nemá ochranný vodič, zaizolujte žlutozelený vodič a nepřipojujte jej, aby nedošlo k riziku úrazu. Vždy dodržujte platné normy a předpisy pro domácí elektroinstalaci.

Při jakékoli nejasnosti doporučuji konzultaci s elektrikářem, protože nesprávné zapojení může ohrozit bezpečnost a platnost pojištění majetku.

Jak rozpoznat typ předřadníku ve stávajícím zářivkovém svítidle

Elektronický předřadník

Elektronický předřadník rozpoznáte podle štítku s technickými údaji, který bývá nalepený přímo na jeho plastovém nebo kovovém těle. Typické označení obsahuje vstupní napětí (230 V), frekvenci (50 Hz) a maximální proud pro zářivku (např. 0,3 A). Tento předřadník funguje jako spínaný zdroj proudu a LED trubice k němu připojovat nelze. Pro správné zapojení LED lampy je nutné elektronický předřadník zcela odstranit a LED trubici připojit přímo na síťové napětí 230 V.

Magnetický předřadník s tlumivkou a startérem

Magnetický předřadník obsahuje tlumivku (indukčnost) a startér, které jsou ve svítidle jasně viditelné jako samostatné součástky. Tlumivka slouží k omezení proudu, startér k zapálení zářivky. Při výměně zářivky za LED trubici lze startér vyměnit za LED startér, který má nulovou spotřebu energie a umožňuje ponechat tlumivku, nebo lze celý magnetický předřadník i startér odstranit a LED trubici připojit přímo na síť. Správný postup závisí na typu LED trubice (jednostranné nebo oboustranné napájení) a zajišťuje bezpečnost i úsporu energie.

Svítidlo bez předřadníku

Svítidlo bez předřadníku neobsahuje ani elektronický, ani magnetický předřadník. LED trubice se připojuje přímo na síťové napětí 230 V bez dalších úprav. Tento typ zapojení je nejjednodušší a vhodný zejména pro novější svítidla nebo po odstranění předřadníku ze starších svítidel. Při přímém napojení je nutné správně identifikovat fázový a nulový vodič a dodržet bezpečnostní pravidla elektroinstalace.

Tip: Častou chybou je ponechání elektronického předřadníku při instalaci LED trubice, což může způsobit blikání nebo poškození LED světla. Proto vždy před výměnou pečlivě identifikujte typ předřadníku a podle něj zvolte správný postup zapojení. Pro bezpečnost elektroinstalace doporučuji konzultovat postup s odborníkem nebo využít ověřené návody, například na stránkách DTestu.

Krok za krokem: Jak zapojit LED trubici místo zářivky s elektronickým předřadníkem

Při výměně zářivky za LED trubici s elektronickým předřadníkem je nezbytné odstranit předřadník, protože LED trubice vyžaduje přímé napojení na síťové napětí 230 V. Následující postup popisuje bezpečné a správné zapojení LED lampy místo zářivky ve svítidle se dvěma dráty.

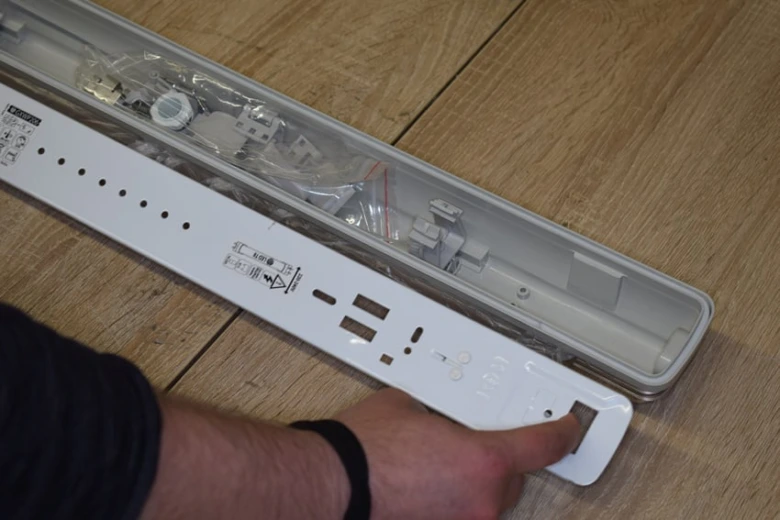

Jak bezpečně demontovat elektronický předřadník

Demontáž elektronického předřadníku začněte vypnutím hlavního jističe, aby byla zajištěna bezpečnost práce s elektroinstalací. Použijte zkoušečku napětí k ověření, že ve svítidle není žádné napětí. Následně odstraňte kryt svítidla, abyste získali přístup k elektronickému předřadníku. Identifikujte a odpojte vodiče vedoucí k předřadníku, přičemž si důkladně poznamenejte jejich původní zapojení, protože správné rozpoznání fáze a nuláku je klíčové pro následné připojení LED trubice. Demontáží odstraníte elektronický předřadník, což umožní přímé napojení LED trubice na síťové napětí.

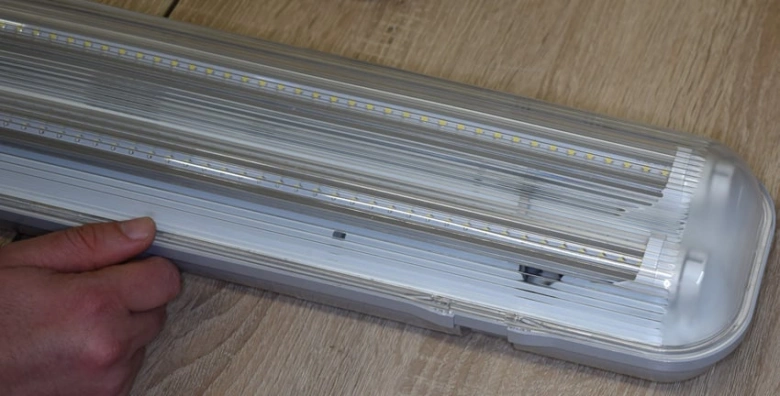

Jak správně připojit LED trubici místo zářivky

Po odstranění elektronického předřadníku přichází na řadu připojení LED trubice přímo na napětí 230 V. Vodiče připojte do patic trubice typu G13, které slouží jako standardní konektor LED osvětlení. Fázi (L) zapojte do patice označené písmenem L, a nulák (N) do patice označené N. Tento způsob zapojení zajišťuje správnou funkci LED světla a bezpečnost elektroinstalace. Pro správné zapojení LED lampy místo zářivky je třeba respektovat tyto zásady, čímž se vyhnete poškození zařízení i riziku úrazu elektrickým proudem.

1. Vypněte hlavní jistič – zajistěte, že elektroinstalace není pod napětím
2. Ověřte absenci napětí – použijte zkoušečku napětí ve svítidle
3. Odstraňte kryt svítidla – přístup k elektronickému předřadníku
4. Odpojte vodiče předřadníku – zaznamenejte si zapojení vodičů
5. Odstraňte elektronický předřadník – umožní přímé napojení LED trubice
6. Připojte LED trubici do patice G13 – fázi do L, nulák do N
7. Nasaďte kryt a zapněte jistič – otestujte funkčnost LED osvětlení

Tip: Častou chybou je zaměnit fázi a nulák při zapojení do patice G13, což může způsobit nesprávnou funkci nebo zkraty. Pokud si nejste jistí, obraťte se na kvalifikovaného elektrikáře. Tento způsob výměny se hodí pro svítidla s elektronickým předřadníkem, ale není vhodný pro zařízení s magnetickým předřadníkem či staršími typy svítidel vyžadujícími LED startér.

Zapojení LED trubice s magnetickým předřadníkem a výměna startéru za LED startér

V domácnostech s magnetickým předřadníkem lze LED trubici zapojit dvěma způsoby. První variantou je ponechat tlumivku (magnetický předřadník) a nahradit klasický startér LED startérem. Tento způsob vyžaduje minimální úpravy elektroinstalace a zachovává původní zapojení, přičemž LED startér zajišťuje správný start LED trubice. Výhodou je jednoduchost a nižší náklady, nevýhodou však může být mírně vyšší spotřeba energie kvůli tlumivce.

Druhá varianta spočívá v odstranění magnetického předřadníku i startéru a přímém připojení LED trubice na síťové napětí 230 V. Tento postup sníží spotřebu elektřiny a prodlouží životnost LED trubice, protože odpadá ztráta energie na tlumivce. Při tomto zapojení je však nutné dbát na bezpečnost elektroinstalace a správné zapojení vodičů.

Postup zapojení LED světla místo zářivky v bytě

1. Odpojení elektřiny – vypněte jistič v příslušném obvodu.
2. Odstranění zářivky a startéru – vyjměte starou zářivku a klasický startér.
3. Volba varianty zapojení – ponechte tlumivku a nahraďte startér LED startérem, nebo odstraňte tlumivku i startér pro přímé napojení.
4. Montáž LED trubice – vložte LED trubici do objímek svítidla.
5. Připojení k síti – pokud odstraníte tlumivku a startér, zapojte vodiče přímo na svorky podle schématu.
6. Zapnutí elektřiny a kontrola – opět zapněte jistič a ověřte funkčnost LED lampy.

Tip: Častou chybou je ponechání klasického startéru při přímém připojení LED trubice, což může vést k poškození svítidla. Pro bezpečnost elektroinstalace vždy zkontrolujte, zda je napětí vypnuto, a případně konzultujte zásah s elektrikářem.

Tento návod na zapojení LED zářivky místo klasické zářivky pomůže správně provést výměnu zářivky za LED lampu a zvýšit energetickou efektivitu domácnosti.

Přímé napojení LED trubice na síť bez předřadníku – postup a bezpečnost

Přímé napojení LED trubice místo zářivky je efektivní způsob, jak vylepšit domácí osvětlení a zároveň snížit spotřebu energie. Tento postup vyžaduje správné zapojení vodičů do patic a dodržení základních bezpečnostních pravidel.

Jak správně připojit LED trubici přímo na síť

Přímé zapojení LED trubice na síťové napětí 230 V bez použití elektronického nebo magnetického předřadníku znamená odstranění starého předřadníku a LED startéru. Správné zapojení vodičů do patic G13 je klíčové: fáze (L) se připojuje do patice označené L, nulový vodič (N) do patice označené N. Pokud je k dispozici uzemnění, je třeba jej připojit na kovovou konstrukci svítidla pro zvýšení bezpečnosti elektroinstalace. Tento přístup výrazně zjednodušuje výměnu zářivky za LED trubici a prodlužuje životnost svítidla.

1. Odpojte napájení – zajistěte, aby byla vypnutá příslušná jističová skříňka.
2. Odstraňte starou zářivku a vyjměte předřadník a LED startér.
3. Připojte fázi (hnědý nebo černý vodič) do patice označené L.
4. Připojte nulový vodič (modrý) do patice označené N.
5. Připojte uzemnění na kovovou konstrukci svítidla, pokud je k dispozici.
6. Nasaďte LED trubici do patic a zapněte napájení.

Jak zapojit LED světlo na dva dráty

Při zapojení LED světla na dva dráty je zásadní správné určení fáze a nuláku podle barevného značení. Obvykle je fáze označena hnědým nebo černým vodičem a nulák modrým. LED světlo se připojuje přímo na tyto dva vodiče bez použití předřadníku. Dodržení polarity je nezbytné pro správnou funkci a ochranu LED diod před poškozením.

1. Zajistěte vypnutí napájení v rozvaděči.
2. Identifikujte fázi (hnědý/černý) a nulák (modrý).
3. Připojte fázi na svorku označenou L na LED světle.
4. Připojte nulák na svorku označenou N.
5. Zkontrolujte, zda jsou spoje pevné a izolované.
6. Zapněte napájení a ověřte funkci světla.

Tip: Častou chybou je záměna vodičů fáze a nuláku, což může způsobit nesprávnou funkci LED světla nebo bezpečnostní riziko. Proto doporučuji před zapojením ověřit správné označení vodičů pomocí zkoušečky napětí. Zapojení LED trubice bez předřadníku se hodí pro svítidla s klasickými paticemi G13, ale není vhodné pro svítidla vybavená integrovaným elektronickým předřadníkem, kde může být nutná jiná úprava elektroinstalace.

Doporučení pro montáž, údržbu a likvidaci LED trubic

Po výměně zářivky za LED trubici je nezbytné pevně uchytit LED trubici v patici G13, aby se zabránilo jejímu uvolnění a případnému poškození. Správné zapojení LED trubice závisí na typu předřadníku ve svítidle – magnetický předřadník (tlumivka) je nutné odstranit spolu se startérem, případně vyměnit klasický startér za LED startér, nebo zcela demontovat elektronický předřadník a připojit LED trubici přímo na síťové napětí 230 V. Tento postup minimalizuje riziko poškození LED trubice a zajišťuje bezpečnost elektroinstalace.

Údržba LED trubic spočívá v pravidelném čištění povrchu měkkým suchým nebo mírně navlhčeným hadříkem bez použití agresivních čisticích prostředků, které by mohly poškodit difuzor a snížit svítivost. Doporučuje se čištění minimálně jednou za půl roku, zvláště v prašných nebo vlhkých prostorách.

Likvidace starých zářivek podléhá zákonné povinnosti recyklace kvůli obsahu rtuti a dalších toxických látek. Zářivky je nutné odevzdat na specializovaných sběrných místech nebo v autorizovaných sběrnách elektroodpadu, aby nedošlo k ekologické zátěži a porušení platné legislativy.

• Pevně upevněte LED trubici do patic G13, aby se zabránilo uvolnění během provozu
• Čistěte LED trubice jemným hadříkem bez chemikálií alespoň jednou za 6 měsíců
• Při výměně odstraňte magnetický předřadník i startér, nebo vyměňte startér za LED startér
• Staré zářivky odevzdejte v souladu s vyhláškou č. 352/2005 Sb. o odpadech na sběrná místa

Tip: Častou chybou je ponechání magnetického předřadníku bez výměny startéru za LED startér, což může způsobit blikání LED trubice a zkrácení její životnosti.

Pro koho se to hodí: Tento způsob výměny je vhodný pro domácnosti s klasickými svítidly na zářivky T8 s paticí G13, kde je možné bezpečně upravit elektroinstalaci.

Pro koho NE: Nevhodné je to pro starší elektroinstalace bez správného uzemnění nebo pro svítidla s integrovaným předřadníkem, kde je nutná odborná přestavba nebo výměna celého svítidla.

—

Bezpečnostní opatření při instalaci LED trubic

Před započetím montáže LED trubice vždy vypněte hlavní jistič a ověřte nepřítomnost napětí zkoušečkou. U starších rozvodů bez barevného značení vodičů je zkoušečka nezbytná k identifikaci fázového vodiče (obvykle černý nebo hnědý), nulového (modrý) a ochranného (žlutozelený). Pokud není přítomno uzemnění, vodič je nutné bezpečně zaizolovat.

Při zapojení dbejte na správné připojení: fáze do svorky „L“, nulový vodič do „N“ a uzemnění na kovovou konstrukci svítidla, pokud je k dispozici. Svítidlo musí být pevně uchyceno na vhodném závěsu nebo háku, nesmí viset pouze na vodičích. Ve vlhkých prostorách používejte svítidla s krytím minimálně IP44.

—

Parametry LED trubic a záruka

LED trubice se vyrábějí v délkách 60 cm (9 W, 135 lm/W), 120 cm (18 W, 135 lm/W) a 150 cm (24 W, 135 lm/W). Svítivost 135 lumenů na watt zajišťuje výraznou úsporu energie oproti klasickým zářivkám. Výrobci poskytují standardní záruku 3 roky na LED trubice, přičemž životnost se pohybuje kolem 25 000 hodin provozu.

—

Instalace LED pásků jako alternativa

LED pásky vyžadují napájení 12 V DC, proto je nutné použít stabilizovaný napájecí zdroj s výkonem vyšším o 10-20 % než je příkon pásku (například 5 m × 4,8 W/m = 24 W + 20 % = 28,8 W, tedy trafo min. 30 W). Pásky typu 5050 mají přibližně trojnásobnou svítivost oproti 3528, což je vhodné pro intenzivnější osvětlení.

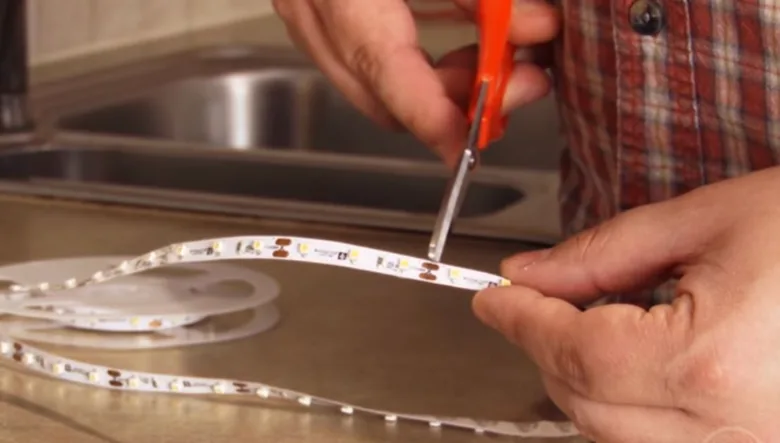

LED pásky lze zkracovat pouze na vyznačených místech vzdálených 2,5-10 cm podle typu, nesprávné stříhání vede k poškození. Připojení k napájení provádějte pájením nebo konektory bez pájení. Pro lepší chlazení a prodloužení životnosti doporučuji instalaci na hliníkový profil.

—

Doporučení a legislativa

Práce s elektrickým napětím 230 V musí provádět osoba s platnou vyhláškou č. 194/2022 Sb. Nové instalace nebo změny elektroinstalace vyžadují kvalifikovaného elektrikáře. Nesprávné zapojení může ohrozit bezpečnost, způsobit škody a ovlivnit platnost pojištění majetku. V případě nejasností doporučuji konzultaci s odborníkem.

—

Shrnutí

Správná výměna zářivky za LED trubici vyžaduje identifikaci typu předřadníku, bezpečné odpojení od sítě, správné zapojení vodičů a odstranění nebo výměnu startéru. LED trubice přinášejí významnou úsporu energie a prodlouženou životnost, pokud je instalace provedena podle platných norem a bezpečnostních pravidel. Dodrž

Časté chyby a jak se jim vyhnout při zapojení LED lampy místo zářivky

Při zapojení LED lampy místo zářivky v domácnosti patří mezi nejčastější chyby nedostatečné vypnutí jističe, které může vést k úrazu elektrickým proudem. Dalším častým problémem je nesprávné zapojení vodičů, které často způsobí poškození LED trubice. Ponechání klasického magnetického předřadníku a startéru bez výměny za LED startér vede k nesprávné funkci nebo trvalému poškození LED světla.

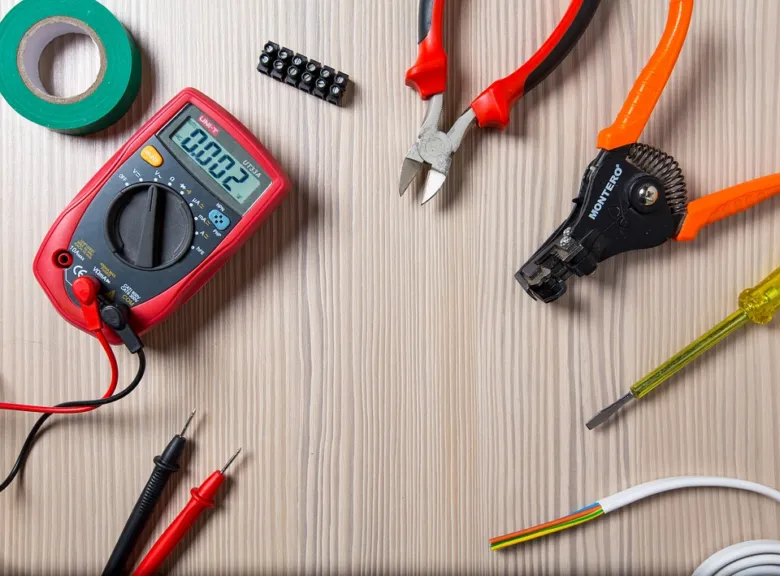

Co je potřeba k zapojení LED lampy místo zářivky

• Vypnout jistič před započetím jakékoliv práce s elektroinstalací.
• Odstranit magnetický předřadník a klasický startér, pokud je součástí svítidla.
• Použít vhodný LED startér nebo zapojit LED trubici na přímé napětí podle typu svítidla.
• Dodržet správné barevné zapojení vodičů, typicky fáze a neutrální vodič.
• Ověřit bezpečnost elektroinstalace před finálním spuštěním.

Tip: Častá chyba je ponechat starý startér, což může vést k blikání nebo zkrácení životnosti LED trubice. Správná výměna zářivky za LED vyžaduje úpravu zapojení, která respektuje rozdílné napájení LED technologie oproti tradiční zářivce. Pro bezpečné zapojení LED lampy místo zářivky ve svítidle se dvěma dráty doporučuji přímé napojení LED trubice bez předřadníku. Dodržování těchto kroků zajistí bezpečný provoz a prodlouží životnost LED osvětlení.

Časté dotazy

Jak správně zapojit LED zářivku místo klasické zářivky?

LED trubici zapojte podle typu předřadníku: elektronický předřadník odstraňte a připojte přímo na 230 V; u magnetického předřadníku vyměňte startér za LED startér nebo jej odstraňte; připojte fázi do svorky L a nulák do N.

Co je potřeba k výměně zářivky za LED lampu?

Potřebujete znát typ předřadníku, vypnout jistič, zkontrolovat napětí zkoušečkou, případně odstranit předřadník nebo vyměnit startér za LED startér, a mít LED trubici s paticí G13.

Jak rozpoznat typ předřadníku ve svítidle bez demontáže?

Elektronický předřadník má štítek s technickými údaji, magnetický obsahuje tlumivku a startér, které jsou viditelné; svítidlo bez předřadníku nemá žádné tyto komponenty.

Jak bezpečně vypnout elektroinstalaci před výměnou světla?

Vypněte hlavní jistič a ověřte vypnutí zkoušečkou napětí; bez ověření nepokračujte v práci; používejte ochranné pomůcky.

Jak zapojit LED trubici s magnetickým předřadníkem?

Můžete ponechat tlumivku a vyměnit klasický startér za LED startér, nebo odstranit oba a připojit LED trubici přímo na síťové napětí.

Co znamená zapojení LED trubice na dva dráty?

Znamená to přímé napojení LED trubice na fázi a nulák bez použití předřadníku, což vyžaduje správné zapojení vodičů do patic G13.

Jak se starat o LED trubice po instalaci?

Čistěte je jemným hadříkem bez agresivních chemikálií a pravidelně kontrolujte pevnost uchycení.

Kde likvidovat staré zářivky a LED trubice?

Staré zářivky a LED trubice odevzdejte na sběrná místa elektroodpadu podle platné legislativy.

Jaké jsou nejčastější chyby při zapojení LED lampy místo zářivky?

Nedostatečné vypnutí jističe, nesprávné barevné zapojení vodičů, ponechání klasického startéru bez výměny za LED startér a použití nekompatibilních LED trubic.

Je možné zapojit LED trubici bez odborníka?

Ano, pokud máte základní znalosti elektroinstalace a dodržíte bezpečnostní opatření, jinak doporučujeme odborníka.

Jak správně zapojit vodiče (fáze, nulák, uzemnění) při instalaci LED lampy místo zářivky?

Při instalaci je nutné připojit fázi k hnědému nebo černému vodiči, nulák k modrému a uzemnění k zelenožlutému vodiči, přičemž je třeba dodržet bezpečnostní normy a vypnout napájení před započetím práce.

Jak postupovat při přímém napojení LED trubice na síť bez předřadníku?

Nejprve je nutné odstranit stávající předřadník a startér, poté zapojit fázi a nulák přímo do patice LED trubice podle schématu, přičemž je důležité ověřit správné zapojení a bezpečnostní vypnutí elektroinstalace.
