Zapojení pohybového senzoru k rozsvícení světel výrazně zvyšuje komfort i bezpečnost vašeho domova. Správné schéma zapojení pohybového čidla zajistí spolehlivou funkci a minimalizuje riziko poruch. Vysvětlím, jak na to krok za krokem včetně nastavení PIR čidla a možností bezdrátového propojení.
📊 Klíčová fakta
- Existují dva základní typy zapojení pohybového senzoru a vypínače: paralelní a sériové.
- Pohybové senzory v domácnostech běžně fungují na 230 V AC s maximálním zatížením až 300 W pro žárovky.
- Doporučená montážní výška senzoru je mezi 1,8 a 2,5 metru, s detekčním úhlem 90° až 180° a dosahem 5 až 12 metrů.
- Nastavení senzoru umožňuje regulovat dobu svícení od 10 sekund do 10 minut a citlivost detekce.
- Pro bezpečnou instalaci je vhodné použít kabel CYKY 3×1,5 mm², instalační krabici s hloubkou minimálně 40 mm a svorky WAGO.
Jak zapojit pohybový senzor ke světlu krok za krokem
Zapojení pohybového senzoru ke světlu vyžaduje správnou přípravu instalačního prostoru a přesné propojení vodičů pomocí kabelu CYKY 3×1,5 mm². Pro instalaci je nutné použít instalační krabici s hloubkou minimálně 40 mm, která umožní bezpečné uchycení svorek WAGO a zamezí riziku zkratu. Dále je třeba rozhodnout, zda zvolíte paralelní nebo sériové zapojení, protože každé má odlišný způsob ovládání světla.
Jak připravit instalační krabici a kabeláž pro pohybový senzor
Instalační krabice musí mít minimální hloubku 40 mm, aby pojmula kabel CYKY 3×1,5 mm² spolu se svorkami WAGO, které se používají k pevnému a bezpečnému spojení vodičů. Kabel CYKY 3×1,5 mm² obsahuje tři vodiče – fázi (hnědý), nulový vodič (modrý) a ochranný vodič (žlutozelený). Při přípravě kabeláže je nutné dbát na to, aby nedošlo ke kontaktu drátů a vzniku zkratu.
Před instalací odizolujte konce vodičů na délku 8-10 mm a umístěte je do svorek WAGO, které zajistí pevné a spolehlivé spojení. Pro instalaci senzoru a světla je vhodné použít samostatné kabely vedené do instalační krabice, kde je možné provést paralelní či sériové zapojení. Instalace pohybového senzoru vyžaduje také správné umístění v dostatečné výšce, obvykle mezi 1,8 až 2,5 metru nad zemí, aby senzor správně detekoval pohyb.
Paralelní a sériové zapojení pohybového senzoru ke světlu
Paralelní zapojení pohybového senzoru ke světlu umožňuje, aby světlo ovládal jak senzor, tak samostatný vypínač nezávisle na sobě. To znamená, že světlo lze rozsvítit manuálně vypínačem nebo automaticky přes pohybový senzor. V praxi to znamená, že fáze se rozdělí na dvě větve – jedna vede přes vypínač a druhá přes senzor k světlu.
Naopak sériové zapojení vyžaduje, aby byl vypínač zapnutý, a teprve pak pohybový senzor aktivuje světlo. Světlo tedy svítí pouze při současném sepnutí vypínače a detekci pohybu. Tento způsob je vhodný tam, kde chcete mít manuální kontrolu nad zapnutím senzoru, například pro dobu, kdy senzor nemusí být aktivní.
- Připravte kabely CYKY 3×1,5 mm² vedené do instalační krabice a odizolujte je.
- Připojte fázi, nulový a ochranný vodič do svorek WAGO.
- U paralelního zapojení rozdělte fázi tak, aby vedla k vypínači i k senzoru samostatně.
- U sériového zapojení připojte fázi nejdříve k vypínači a z něj pak k senzoru.
- Zkontrolujte pevnost a izolaci všech spojů, zapojte světlo a otestujte funkci senzoru.
Tip: Častou chybou je nesprávné rozlišení vodičů, což může vést k nefunkčnosti nebo poškození zařízení. Proto vždy zkontrolujte barvy vodičů a používejte spolehlivé svorky.
Tento návod na připojení pohybového senzoru ke světlu vychází z běžné elektroinstalace a je vhodný pro většinu klasických i chytrých domácích senzorů. Pro složitější instalace a integraci do bezpečnostních systémů doporučuji konzultaci s odborníkem.
Jak správně vybrat a připravit materiál pro zapojení
Pro správné a bezpečné zapojení pohybového senzoru k osvětlení je klíčový výběr kvalitního materiálu odpovídajícího bezpečnostním standardům. Doporučuji použít kabel CYKY 3×1,5 mm², který poskytuje dostatečný průřez vodičů pro běžné osvětlení a splňuje normy pro instalace v domácnostech i venkovních prostorách. Tento kabel zajišťuje spolehlivý přenos elektrické energie k pohybovému senzoru i lampě.
Pro propojení vodičů jsou ideální svorky WAGO, které umožňují rychlé, pevné a bezpečné spojení bez potřeby pájení nebo šroubování. Svorky WAGO mají certifikaci CE, což potvrzuje jejich kvalitu a bezpečnost při instalaci. Podobně by měla být použita instalační krabice s minimální hloubkou 40 mm, která poskytuje dostatek prostoru pro zapojení a předejde přehřátí či mechanickému poškození kabeláže.
Doporučené materiály pro zapojení pohybového senzoru k osvětlení:
- Kabel CYKY 3×1,5 mm² pro napájení senzoru a světla
- Svorky WAGO s certifikací CE pro bezpečné propojení vodičů
- Instalační krabice s hloubkou alespoň 40 mm pro pohodlnou montáž
- Certifikované komponenty splňující platné bezpečnostní standardy
Pro správné zapojení pohybového senzoru doporučuji prostudovat i schéma zapojení pohybového čidla podle návodu výrobce. Instalace pohybového senzoru v souladu s bezpečnostními předpisy významně snižuje riziko poruch a prodlužuje životnost celého systému. Autoritativní informace o bezpečnosti elektroinstalace naleznete například na portálu eAgri.cz, který poskytuje detailní rady k instalaci a provozu elektrických zařízení.
Praktické tipy pro zapojení pohybového senzoru k osvětlení
Při montáži dbejte na správné seřízení PIR čidla nastavení citlivosti a doby svícení, což ovlivní spolehlivost rozsvícení světel. V případě použití paralelního či sériového zapojení vždy ověřte správnost zapojení podle schémat, aby nedošlo k přetížení nebo nesprávnému chodu zařízení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

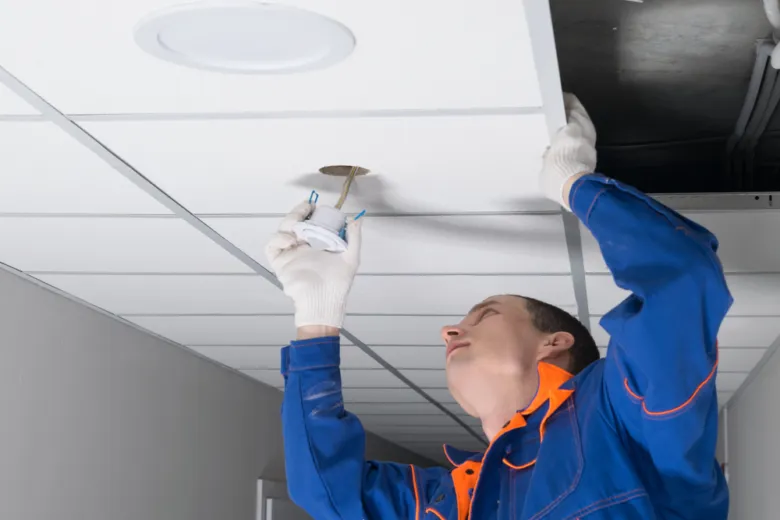

Montáž pohybového senzoru: umístění, výška, bezpečnost
Montáž pohybového senzoru vyžaduje precizní dodržení doporučených parametrů, aby bylo možné efektivně a bezpečně využít jeho funkci pro automatické rozsvícení světel. Optimální montážní výška senzoru se pohybuje mezi 1,8 a 2,5 metru nad zemí. Tento rozsah umožňuje správný detekční úhel a dostatečný dosah senzoru, což jsou klíčové faktory pro správné zapojení pohybového senzoru ke světlu.
Detekční úhel pohybového čidla se obvykle pohybuje mezi 90° až 180°, což určuje rozsah, v němž senzor dokáže zaznamenat pohyb. Dosah senzoru činí obvykle 5 až 12 metrů, přičemž přesné hodnoty závisí na typu a kvalitě PIR čidla a jeho nastavení. Pro správnou funkci a bezpečnost je nutné při instalaci využít platné normy, zejména ČSN 33 2000-7-701, která stanovuje požadavky na elektroinstalace v koupelnách a vlhkých prostorách, zejména co se týká vzdáleností od vodovodních potrubí a jiných rizikových prvků.
Standardní výška pro umístění vypínače se drží mezi 120 a 130 cm nad podlahou, což umožňuje snadný přístup a zároveň minimalizuje riziko náhodného poškození.
| Parametr | Doporučená hodnota | Poznámka |
|---|---|---|
| Montážní výška | 1,8-2,5 m | Optimální pro detekci pohybu |
| Detekční úhel | 90° – 180° | Vliv na rozsah detekce |
| Dosah senzoru | 5-12 m | Záleží na typu pohybového čidla |
| Výška vypínače | 120-130 cm | Standardní výška pro pohodlný přístup |
Jak nastavit a zapojit pohybový senzor pro automatické zapínání světel
Při instalaci a zapojení pohybového senzoru je třeba věnovat pozornost nejen výšce montáže, ale i správnému schématu zapojení pohybového čidla. Instalace pohybového senzoru vyžaduje volbu mezi paralelním a sériovým zapojením, což ovlivňuje funkčnost světla s čidlem. Praktické tipy pro zapojení pohybového senzoru k osvětlení doporučují rovněž správné nastavení času svícení a citlivosti senzoru, které lze upravit přímo na zařízení pro optimální reakci na pohyb v prostoru.
Odborná rada: Na co si dát pozor při montáži – častá chyba je instalace senzoru mimo doporučený úhel a výšku, což vede k nesprávnému rozsvícení světel nebo jejich nefunkčnosti. Dodržení bezpečnostních norem a doporučených parametrů je nezbytné pro spolehlivý provoz a ochranu elektroinstalace.
Nastavení parametrů pohybového senzoru: doba svícení, citlivost, LUX
Nastavení parametrů pohybového senzoru je klíčové pro jeho správnou funkci a efektivní využití energie. V následujících částech se zaměříme na konkrétní hodnoty doby svícení, citlivosti a úrovně osvětlení LUX, které ovlivňují spínání světel podle detekce pohybu PIR čidlem.
Jak nastavit dobu svícení pohybového senzoru
Doba svícení (TIME) určuje, jak dlouho zůstane světlo rozsvícené po detekci pohybu. Tento interval se nastavuje v rozmezí od 10 sekund do 10 minut podle potřeby osvětlení a typu prostoru. Kratší doba je vhodná například pro chodby, kde stačí rychlé osvětlení při průchodu, zatímco delší interval využijete u venkovních lamp nebo míst, kde se často zdržujete.
Správné nastavení doby svícení pomáhá šetřit energii a zároveň přizpůsobit světlo aktuální situaci. Při nastavování doporučuji testovat funkci v reálných podmínkách, protože příliš krátká doba může být nepohodlná, zatímco příliš dlouhá zbytečně zvyšuje spotřebu.
Nastavení citlivosti a LUX senzoru
Citlivost senzoru určuje, jak daleko a jak intenzivní pohyb PIR čidlo dokáže zaznamenat. U bezdrátového pohybového senzoru nebo při instalaci v exteriéru je vhodné citlivost upravit tak, aby se zabránilo spínání světla například pohybem zvířat nebo větrem. Citlivost se většinou nastavuje pomocí potenciometru nebo digitálního menu.
LUX senzor reguluje zapínání světla podle okolní hladiny osvětlení, s nastavením od 10 do 1000 lx. Nízké hodnoty znamenají, že světlo se rozsvítí i při slabém denním světle, vyšší zase zabraňují zbytečnému zapínání během dne. Pro venkovní instalace se často volí nastavení kolem 50-100 lx, což odpovídá soumraku.
Praktické tipy pro zapojení pohybového senzoru k osvětlení:
- Nastavte citlivost tak, aby PIR čidlo detekovalo pohyb v požadovaném rozsahu, ale nereagovalo na falešné podněty.
- Určete hodnotu LUX podle místa použití a intenzity přirozeného světla.
- Vyzkoušejte různé kombinace TIME a LUX, abyste dosáhli optimálního provozu.
- Při schématu zapojení pohybového čidla dodržujte bezpečnost elektroinstalace a doporučené paralelní nebo sériové zapojení.
Správné nastavení těchto parametrů zajistí, že pohybový senzor spolehlivě rozsvítí světlo pouze tehdy, kdy je to potřeba.
Paralelní vs sériové zapojení pohybového senzoru a vypínače
Paralelní a sériové zapojení představují dva základní způsoby propojení pohybového senzoru a manuálního vypínače ke světlu. Paralelní zapojení znamená, že fáze je vedena současně do senzoru i vypínače, přičemž každé zařízení může samostatně spínat světlo. Světlo se tak rozsvítí buď při detekci pohybu senzorem, nebo manuálním sepnutím vypínače. Pokud je vypínač trvale zapnutý, světlo svítí nepřetržitě a pohybový senzor nemá vliv na jeho ovládání. Tento typ zapojení se nejčastěji používá v technických místnostech, sklepech nebo garážích, kde je potřeba nechat světlo svítit delší dobu bez automatického vypnutí.
Sériové zapojení spočívá v zapojení vypínače do série s pohybovým senzorem, takže světlo se rozsvítí pouze tehdy, když je vypínač zapnutý a zároveň senzor detekuje pohyb. Bez sepnutí vypínače tedy světlo nesvítí, i když senzor zaznamená pohyb v prostoru. Tento způsob je vhodný v místnostech, kde je požadována plná kontrola nad zapnutím světla a kde nechcete, aby se osvětlení aktivovalo bez vašeho vědomí, například v pracovních prostorách nebo skladových místnostech.
Schéma zapojení pohybového senzoru a světelného vypínače
Při instalaci je třeba zvážit nejen funkční požadavky, ale i elektrické parametry a bezpečnostní normy. Paralelní zapojení vyžaduje, aby fáze byla vedena paralelně do vstupu senzoru i vypínače, výstup senzoru pak ovládá světlo nezávisle na vypínači. V sériovém zapojení je vypínač zapojen na fázi před senzorem, takže senzor může spínat světlo pouze při sepnutém vypínači. Pro správnou funkci je nutné dodržet správné zapojení nulového vodiče přímo ke světlu a ochranného vodiče (PE) k svítidlu, pokud je kovové nebo má ochrannou svorku.
| Typ zapojení | Výhody | Nevýhody |
|---|---|---|
| Paralelní zapojení | Nezávislé ovládání světla senzorem i vypínačem; možnost trvalého svícení | Při trvale zapnutém vypínači senzor nefunguje; riziko nechtěného rozsvícení senzorem |
| Sériové zapojení | Plná kontrola manuálním vypínačem; světlo svítí jen při sepnutí vypínače a detekci pohybu | Nutnost mít vypínač stále zapnutý; složitější montáž a nastavení senzoru |
| Obě varianty | Umožňují kombinovat manuální a automatické ovládání světla | Vyžadují přesné dodržení schématu zapojení a bezpečnostních pravidel |
Tip: Při paralelním zapojení je nutné správně nastavit citlivost (SENS) a dobu svícení (TIME) pohybového senzoru, aby nedocházelo k falešným sepnutím světla například vlivem pohybu zvířat nebo průvanu. Paralelní zapojení se hodí pro prostory, kde chcete mít možnost kdykoliv manuálně zapnout světlo bez omezení senzorem, sériové zapojení doporučuji tam, kde je třeba zabránit rozsvícení světla bez vědomého zapnutí vypínače.
Na co si dát pozor: častou chybou je nesprávné zapojení fáze a nulového vodiče, což může vést k nefunkčnosti senzoru nebo nebezpečnému přepětí. Instalaci by měla provádět osoba s elektrotechnickou kvalifikací a vždy je třeba před započetím prací vypnout přívod elektřiny v rozvaděči. Dodržujte barevné značení vodičů: hnědá nebo černá pro fázi (L), modrá pro nulový vodič (N) a žlutozelená pro ochranný vodič (PE).
Testování funkčnosti a běžné chyby při instalaci
Testování funkčnosti pohybového senzoru po jeho instalaci je klíčové pro správný provoz automatického osvětlení. Následující kroky vám pomohou ověřit, zda je zapojení provedeno správně a zda senzor reaguje podle očekávání.
Postup testování funkčnosti pohybového senzoru po instalaci
Nejprve zapněte jistič, který napájí okruh s pohybovým senzorem a světlem. Následně zkontrolujte, zda jsou vodiče zapojeny dle platného schématu zapojení pohybového čidla, protože přesné propojení vodičů je základem funkčního okruhu. Ověřte, že vypínač je v poloze zapnuto, pokud je součástí instalace, aby senzor mohl aktivovat světlo. K samotnému testování senzoru proveďte simulaci pohybu v jeho detekčním úhlu, ideálně z různých směrů a vzdáleností, abyste ověřili spolehlivost reakce. Světlo by se mělo rozsvítit okamžitě po zachycení pohybu a zhasnout po uplynutí nastavené doby svícení. Pokud instalujete PIR čidlo s možností ručního nastavení citlivosti a časového intervalu, proveďte také kontrolu těchto funkcí. Správné zapojení a funkčnost je nezbytná, aby instalace splnila svůj účel bezpečného a efektivního osvětlení.
Běžné chyby při instalaci pohybového senzoru a jak jim předejít
Mezi nejčastější chyby při zapojování pohybového čidla ke světlu patří především záměna vodičů, kdy fáze a nulový vodič nejsou správně připojeny, což může způsobit nefunkčnost nebo nebezpečný stav. Dalším problémem bývá nedostatečná izolace spojů, která může vést k elektrickým zkratům nebo zhoršení kontaktu vodičů. Přetížení elektroinstalační krabice nesprávným množstvím vodičů nebo nevhodným typem spojek může způsobit přehřívání a riziko požáru. Také se často opomíjí správná výška montáže senzoru – instalace mimo doporučený rozsah 1,8 až 2,2 metru nad zemí ovlivňuje detekční schopnost a spolehlivost. Praktické tipy pro zapojení pohybového senzoru k osvětlení zahrnují pečlivou kontrolu schématu zapojení paralelní či sériové konfigurace, důsledné dodržení izolace a správný výběr montážního místa s ohledem na bezdrátový pohybový senzor či PIR čidlo nastavení.
- Zkontrolujte správné zapojení fázového a nulového vodiče podle schématu zapojení pohybového čidla.
- Použijte kvalitní izolační pásku nebo krimpovací spojky pro zabezpečení spojů.
- Nepřetěžujte elektroinstalační krabici nadměrným množstvím vodičů.
- Montujte senzor ve výšce 1,8 až 2,2 metru pro optimální detekci pohybu.
Tip: Pro bezpečnost elektroinstalace vždy vypněte hlavní jistič před jakoukoliv manipulací se zapojením.
Tímto způsobem lze předejít nejčastějším chybám a zajistit, že vaše instalace bude spolehlivě fungovat.
Doporučení pro integraci bezdrátových a chytrých senzorů
Bezdrátové pohybové senzory představují moderní způsob, jak automatizovat rozsvícení světel bez nutnosti složitého kabelového zapojení. Tyto senzory komunikují s chytrou domácností prostřednictvím standardů Zigbee, Z-Wave nebo Wi-Fi, což umožňuje flexibilní ovládání osvětlení a snadnou integraci do stávajících systémů. Díky bezdrátovému připojení se instalace pohybového senzoru výrazně zjednodušuje, protože není potřeba vést nové kabely, což šetří čas i náklady.
Při instalaci bezdrátového pohybového senzoru je důležité zohlednit správnou výšku montáže a směr čidla pro optimální detekci pohybu. Rovněž je třeba věnovat pozornost kompatibilitě s vaší chytrou domácností, aby bylo možné senzory efektivně propojit s osvětlením a dalšími zařízeními. Praktické tipy pro zapojení pohybového senzoru k osvětlení zahrnují také správné nastavení doby svícení a citlivosti PIR čidla, což přispívá k úspoře energie i komfortu.
- Bezdrátový pohybový senzor komunikuje s chytrou domácností přes Zigbee, Z-Wave nebo Wi-Fi
- Instalace nevyžaduje složité kabelové rozvody, díky čemuž je flexibilní a rychlá
- Správné nastavení PIR čidla zahrnuje citlivost a dobu svícení, které lze upravit v aplikaci nebo přímo na senzoru
- Doporučená výška montáže je obvykle mezi 1,8 a 2,2 metry pro optimální detekci pohybu
- Kompatibilita senzorů s domácím systémem je klíčová pro bezproblémový provoz a integraci
Praktické tipy pro zapojení pohybového senzoru k osvětlení
Při postupu zapojení PIR čidla s osvětlením a vypínačem je vhodné využít schéma zapojení pohybového čidla, které zohledňuje paralelní a sériové zapojení, aby bylo možné kombinovat automatické i manuální ovládání světla. Takový přístup zajistí, že světlo bude svítit podle detekce pohybu, ale zároveň jej kdykoliv vypnete běžným vypínačem.
Tip: Bezdrátové senzory jsou ideální pro starší domy s omezenou možností rozvádění kabelů, avšak v místech s rušením Wi-Fi signálu nebo kovovými překážkami může být jejich spolehlivost nižší. V takových případech se vyplatí zvážit kabelové řešení.
Specifika zapojení v exteriéru a vliv povětrnostních podmínek
Při exteriérové instalaci pohybového senzoru je klíčové zvolit zařízení s krytím minimálně IP44, které zajišťuje ochranu proti vniknutí prachu a stříkající vodě. Takové krytí dovoluje senzorům bezpečně fungovat i za deště nebo v prašném prostředí. Odolnost senzoru vůči teplotním výkyvům a vlhkosti je nezbytná, protože venkovní povětrnostní vlivy, jako jsou déšť, vítr a mráz, mohou negativně ovlivnit jeho spolehlivost a životnost.
Falešná sepnutí pohybového čidla v exteriéru často vyvolávají prudké větry a rychlé změny teplot, které senzory mohou chybně vyhodnotit jako pohyb. Proto je při instalaci potřeba zvážit umístění mimo přímý dopad větru a deště a správné nastavení parametrů senzoru, například citlivosti a doby svícení.
- Vyberte senzor s krytím IP44 nebo vyšším pro spolehlivou ochranu proti vlhkosti a prachu
- Umístěte čidlo na místo chráněné před přímým větrem a deštěm, například pod stříšku nebo podhled
- Nastavte PIR čidlo tak, aby citlivost odpovídala konkrétním podmínkám exteriéru a minimalizovala falešná sepnutí
- Při zapojení světla s čidlem dbejte na správné schéma zapojení pohybového čidla, aby bylo možné pohodlné ovládání i vypínačem
- Zvažte použití bezdrátového pohybového senzoru pro jednodušší instalaci bez zásahu do elektroinstalace
Tip: Postup zapojení PIR čidla s osvětlením a vypínačem vždy přizpůsobte tak, aby umožňoval ruční vypnutí světla, což je praktické při dlouhodobé nepřítomnosti nebo v noci.
Správná instalace a nastavení pohybového senzoru v exteriéru výrazně prodlužují jeho životnost a optimalizují automatické rozsvícení světel bez nežádoucích sepnutí.
Časté dotazy
Jak zapojit pohybový senzor ke světlu?
Zapojte fázi na vstup senzoru, výstup senzoru ke světlu, nulový a ochranný vodič přímo ke světlu, použijte kabel CYKY 3×1,5 mm² a instalační krabici s hloubkou min. 40 mm.
Jak seřídit čidlo pohybu?
Nastavte dobu svícení (TIME) od 10 sekund do 10 minut a citlivost (SENS); úroveň LUX volte mezi 10 lx až 1000 lx podle požadovaného osvětlení.
Jak funguje pohybový senzor?
PIR senzor detekuje infračervené záření a teplotní rozdíly objektů, které způsobují sepnutí světla při pohybu v detekčním úhlu 90° – 180° a dosahu 5-12 metrů.
Jak zapojit světla s čidlem a vypínačem?
Použijte paralelní zapojení pro nezávislé ovládání světla senzorem i vypínačem, nebo sériové zapojení, kde světlo svítí jen s aktivním vypínačem a detekcí pohybu.
Jaká je doporučená výška montáže pohybového senzoru?
Doporučená montážní výška je mezi 1,8 až 2,5 metru nad zemí pro optimální detekci pohybu.
Jaké jsou nejčastější chyby při instalaci pohybového senzoru ke světlu?
Záměna vodičů, nedostatečná izolace spojů, přetížení instalační krabice a neověření kompatibility senzoru s vypínačem.
Lze zapojit více pohybových senzorů ke světlu?
Ano, je možné zapojit dva PIR senzory paralelně pro rozšíření detekční zóny, ale je třeba správně dimenzovat elektrické zatížení.
Jak nastavit parametr LUX u pohybového senzoru?
LUX nastavuje minimální hladinu osvětlení, při které senzor spíná světlo, v rozmezí 10 lx až 1000 lx, aby se zabránilo zbytečnému sepnutí za denního světla.
Jaké kabely jsou vhodné pro zapojení pohybového senzoru?
Doporučuje se použít kabel CYKY 3×1,5 mm² pro bezpečné a spolehlivé propojení senzoru a světla.
Jak zapojit bezdrátový pohybový senzor do chytré domácnosti?
Bezdrátové senzory se připojují přes protokoly Zigbee, Z-Wave nebo Wi-Fi a ovládají se pomocí mobilní aplikace nebo centrální jednotky chytré domácnosti.
Jak správně zapojit paralelní a sériové spojení pohybového senzoru s vypínačem?
Paralelní zapojení umožňuje ovládání světla jak senzorem, tak vypínačem nezávisle, zatímco sériové zapojení vyžaduje, aby vypínač byl zapnutý, aby senzor mohl světlo aktivovat; správný postup zahrnuje připojení fáze přes vypínač a senzor podle schématu, což je krok 3 v instalačním manuálu.
Jak ověřit funkčnost pohybového senzoru po instalaci?
Po zapojení proveďte test aktivací pohybu v detekční zóně a sledujte, zda světlo zhasne po nastavené době (obvykle 30 sekund až 5 minut); tento test je doporučený krok číslo 5 v návodu k instalaci.
