Jednoduché schéma zapojení zářivek a návod krok za krokem
Správné schéma zapojení zářivek je klíčové pro jejich bezpečný a efektivní provoz. Propojíte-li správně startér a předřadník zářivky, zajistíte optimální svítivost a životnost. Následující návod vám jednoduše ukáže, jak na to i při zapojení moderních LED zářivek.
📋 Shrnutí v bodech
- Klasické zářivky T8 mají výkon 36 W a průměr 26 mm, LED zářivky stejné délky spotřebují 8-12 W.
- Startér zářivky sepne během 0,5-1 sekundy, elektrody se žhaví na cca 800 °C pro správný start.
- LED zářivky lze zapojit jednostranně nebo oboustranně, často bez potřeby startéru a tlumivky.
- Životnost LED zářivek přesahuje 50 000 hodin, což je více než pětinásobek klasických zářivek.
- Předřadník u klasických zářivek spotřebuje 3-8 W, což zvyšuje celkovou spotřebu svítidla.
Jak zapojit klasickou zářivku s předřadníkem a startérem
Správné zapojení klasické zářivky T8 s výkonem 36 W vyžaduje přesné dodržení schématu zapojení zářivek s magnetickým předřadníkem a startérem. Startér sepne během 0,5-1 sekundy, čímž se na elektrody zářivky přivede napětí a rozžhaví je na přibližně 800 °C. Předřadník omezuje proud, čímž zabraňuje přetížení a spotřebuje přitom 3-8 W energie.
Funkce startéru a tlumivky
Startér zářivky funguje jako doutnavka, která během krátkého sepnutí umožní rozžhavení elektrod a zapálení výboje v trubici. Tlumivka (předřadník) omezuje proud v obvodu, čímž zabraňuje přehřátí a poškození zářivky. Tento proudový omezovač udržuje stabilní provoz a prodlužuje životnost zářivky.
Bezpečnostní zásady při zapojení
Při zapojení zářivky vždy odpojte zařízení od napětí 230 V a používejte pouze schválené komponenty. Nedodržení bezpečnostních pravidel může vést k úrazu elektrickým proudem nebo poškození svítidla.
- Zkontrolujte správné zapojení vodičů podle schématu
- Používejte izolované nástroje a ochranné rukavice
- Nepřekračujte doporučený výkon zářivky v daném svítidle
Tip: Nejčastější chyby při zapojení zářivek jsou nesprávné připojení startéru nebo záměna pólů předřadníku, což může způsobit blikání či zkrácenou životnost zářivky.
Jak funguje elektrické zapojení zářivek (princip a bezpečnost)
Elektrické zapojení zářivek je založené na žhavení elektrod a následném vznícení plynu uvnitř trubice. Správné pochopení funkce startéru a předřadníku je klíčové pro bezpečnou a efektivní instalaci. Níže najdete základní principy i bezpečnostní požadavky spojené s tímto typem osvětlení.
Princip zapálení zářivky
Elektrody zářivky se žhaví na přibližně 800 °C, což umožňuje uvolnění elektronů potřebných k zapálení výboje. Startér zářivky během 0,5-1 sekundy sepne a přeruší obvod, čímž vznikne vysoké napětí, které ionizuje plyn uvnitř trubice a zářivka se rozsvítí. Tento proces je základem schéma zapojení zářivek s klasickým startérem.
Výhody elektronických předřadníků
Elektronický předřadník snižuje spotřebu energie o 20-30 % oproti magnetickému předřadníku a zároveň prodlužuje životnost zářivek. Umožňuje okamžitý start bez blikání a eliminuje potřebu startéru. Díky tomu je zapojení LED zářivek v moderních svítidlech jednodušší a bezpečnější, což se pozitivně odráží na uživatelském komfortu i nákladech.
| Typ předřadníku | Spotřeba energie | Životnost zářivky | Start bez blikání |
|---|---|---|---|
| Magnetický předřadník | Vyšší | Nižší | Ne |
| Elektronický předřadník | Nižší o 20-30 % | Vyšší | Ano |
Bezpečnostní požadavky při instalaci
Při zapojení zářivek je nutné vždy odpojit svítidlo od napětí 230 V a používat certifikované součástky podle platných norem a vyhlášek. Ve třífázových instalacích je důležité správně rozdělit zátěž, aby nedošlo k přetížení vedení. Bezpečnost při instalaci snižuje riziko poruch a prodlužuje životnost celého systému.
Nejčastější chyby při zapojení zářivek zahrnují nesprávné připojení startéru nebo použití nekompatibilního předřadníku, což může vést ke snížení životnosti a blikání světla. Pro domácnosti se staršími svítidly se doporučuje přechod na elektronické předřadníky nebo LED trubice, zatímco v průmyslových aplikacích může zůstat magnetický předřadník vhodnější kvůli robustnosti.

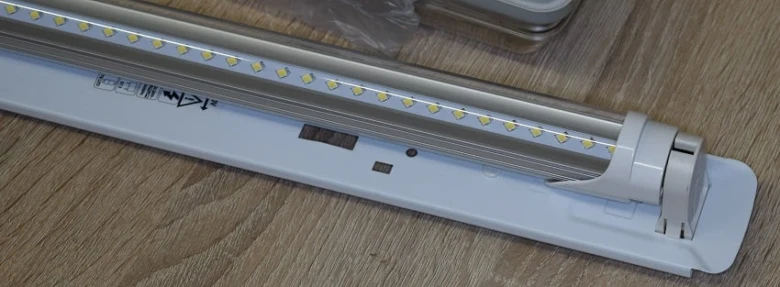

Jak přestavět zářivkové svítidlo na LED zářivku (schémata a rady)
Jednostranné a oboustranné zapojení LED zářivek
LED zářivky se liší podle způsobu napájení na jednostranné a oboustranné typy. Jednostranné LED zářivky vyžadují připojení fáze (L – hnědý vodič) a neutrálního vodiče (N – modrý) na stejnou stranu trubice, konkrétně na dva kolíky patice G13. Oboustranné LED zářivky mají fázi a neutrální vodič připojené na opačných koncích trubice, což umožňuje rovnoměrnější rozložení proudu. Před montáží LED zářivky je nezbytné ověřit typ trubice podle výrobce, protože nesprávné připojení může vést k nefunkčnosti nebo poškození svítidla.
Odstranění nebo výměna startéru a tlumivky
Při přestavbě klasického zářivkového svítidla na LED zářivku je nutné většinou odstranit magnetický předřadník (tlumivku) a startér, protože LED zářivky nevyžadují zapalování. Startér, který u klasických zářivek zapaluje výboj během 0,5 až 1 sekundy, je u LED nepotřebný a jeho ponechání může způsobit blikání nebo poškození LED trubice. Alternativně lze klasický startér nahradit LED startérem, který funguje jako pojistka a eliminuje blikání při zachování tlumivky. Kompletní vyřazení předřadníku umožňuje přímé napájení LED zářivky ze sítě 230 V, čímž se sníží spotřeba energie o 3 až 8 W, které by tlumivka jinak odebírala.
Bezpečnostní doporučení při přestavbě
Před zahájením úprav vždy odpojte svítidlo od elektrické sítě 230 V, 50 Hz. Používejte pouze schválené komponenty od renomovaných výrobců (např. Osram, Philips, GE Lighting) a ověřte kompatibilitu LED zářivky se stávajícím svítidlem, zejména typ patice G13 a délku trubice (60 cm, 120 cm, 150 cm). Nesprávné zapojení může způsobit elektrický zkrat nebo zkrácení životnosti LED trubice, která obvykle vydrží přes 50 000 hodin. Doporučuji konzultovat přesné schéma zapojení nebo svěřit instalaci odborně způsobilé osobě, zvláště pokud svítidlo obsahuje více zářivek nebo je součástí třífázové soustavy.
| Komponenta | Funkce | Doporučené úpravy při přechodu na LED |
|---|---|---|
| Startér zářivky | Zapalování klasické zářivky | Odstranit nebo nahradit LED startérem |
| Předřadník (tlumivka) | Regulace proudu | Vyřadit pro přímé napájení LED zářivky |
| LED zářivka | Světelný zdroj | Připojit podle typu jednostranného nebo oboustranného zapojení |
Tip: Častou chybou je ponechání klasického startéru ve svítidle po instalaci LED zářivky, což může vést k blikání nebo poškození. Vždy startér odstraňte nebo nahraďte LED verzí.
_Návod na výměnu a zapojení zářivek včetně detailních schémat pomůže správně a bezpečně přestavět svítidlo na LED technologii._
Jak zapojit LED zářivky jednostranně i oboustranně
Pro zapojení LED zářivek existují dvě základní varianty – jednostranné a oboustranné. Každá metoda vyžaduje odlišný způsob připojení fáze a neutrálního vodiče, stejně tak je nutné upravit startér zářivky. Následující jednoduchý návod vysvětlí, jak správně zapojit LED zářivku do stávajícího svítidla podle konkrétního typu zapojení.
Postup zapojení jednostranné LED zářivky
Jednostranné zapojení LED zářivky znamená, že fáze (L) i neutrální vodič (N) se připojují na stejný konec trubice. Tento způsob eliminuje potřebu startéru a předřadníku, které je třeba zrušit přestřižením vodičů.
- Odpojte napájení – zamezte riziku úrazu elektrickým proudem.
- Odstraňte startér zářivky – přestřižením vodiče jej zneaktivněte.
- Připojte fázi (L) a neutrální vodič (N) k jedné straně LED zářivky.
- Zajistěte pevné uchycení a zapněte napájení pro kontrolu funkčnosti.
Postup zapojení oboustranné LED zářivky
Oboustranné zapojení vyžaduje připojení fáze (L) a neutrálního vodiče (N) na opačné konce LED zářivky. Tento způsob je vhodný u některých typů LED trubic, které vyžadují samostatné napájení každého konce.
- Odpojte napájení pro bezpečnou práci.
- Odstraňte startér zářivky přestřižením vodiče nebo jeho úplným vyjmutím.
- Připojte fázi (L) na jeden konec LED zářivky.
- Připojte neutrální vodič (N) na druhý konec trubice.
- Pevně upevněte svítidlo a opět zapněte napájení pro ověření správného fungování.
Tip: Při zapojování LED zářivek vždy dodržujte bezpečnostní pravidla instalace a podle typu svítidla zvolte správný způsob připojení. Některá svítidla s elektronickým předřadníkem nemusí vyžadovat odstranění startéru, proto se ujistěte podle schématu zapojení zářivek.
Jak na bezpečnou instalaci a manipulaci se zářivkami
Bezpečnost při zapojení zářivek je klíčová pro spolehlivý a dlouhodobý provoz osvětlovacích těles a musí respektovat platné normy a vyhlášky týkající se elektrických instalací. Rtuťové zářivky obsahují toxickou rtuť, která představuje zdravotní riziko při rozbití trubice, proto je nutné dodržovat přísná bezpečnostní opatření a používat pouze schválené komponenty od ověřených výrobců, jako jsou Osram, Philips nebo GE Lighting.
Zásady bezpečné manipulace s rtuťovými zářivkami
Rtuťové zářivky obsahují malé množství rtuti, která při rozbití trubice uvolňuje toxické páry. V případě rozbití je nutné okamžitě zajistit dostatečné větrání místnosti po dobu minimálně 15 minut. Střepy a prach je třeba opatrně sbírat pomocí pevného papíru nebo lepicí pásky, nikdy ne vysavačem, aby nedošlo k rozptýlení rtuti do vzduchu. Použité zbytky je nutné uložit do uzavřené nepropustné nádoby a předat k odborné likvidaci v souladu s platnými předpisy o odpadech. Tato opatření minimalizují riziko expozice rtuti a zdravotních komplikací.
Doporučení pro profesionální instalaci v průmyslových prostorách
Instalace zářivek v průmyslových prostorách musí splňovat normu ČSN EN 60598 a vyhlášky o elektrických instalacích, včetně správného rozdělení zátěže mezi jednotlivé fáze třífázové soustavy, aby se zabránilo přetížení jedné fáze. Použití certifikovaných magnetických nebo elektronických předřadníků a kompatibilních startérů je nezbytné pro bezpečný provoz. Při instalaci je nutné odpojit celé svítidlo od elektrické sítě 230 V, 50 Hz a dodržet minimální dobu chlazení předřadníku cca 5 minut po vypnutí. Nesprávné zapojení může vést k poruchám svítidel, zvýšenému riziku zkratu a požáru.
- Používejte pouze schválené komponenty odpovídající typu zářivky (např. T5, T8) a jejich délce.
- Při výměně zářivky respektujte parametry předřadníku a startéru, aby nedošlo k přetížení nebo nesprávnému zapálení.
- U LED zářivek dodržujte specifická schémata zapojení, která se liší od klasických rtuťových trubic.
Tip: Pro domácí instalace doporučuji využít jednoduchý návod na výměnu a zapojení zářivek, který zahrnuje odpojení od sítě, správný výběr kompatibilních komponentů a kontrolu funkčnosti po instalaci. Složitější průmyslové instalace a úpravy svěřte vždy odborně způsobilé osobě s platnou kvalifikací.
Na co si dát pozor: častou chybou je instalace zářivky bez dostatečného chlazení předřadníku po vypnutí, což může způsobit jeho poškození a zkrácení životnosti svítidla. Také nesprávné zapojení vodičů u LED zářivek vede k nefunkčnosti nebo poškození trubice.
Pro koho se to hodí: jednoduché schéma zapojení zářivek a návod jsou vhodné pro domácí kutily s elektrotechnickými znalostmi, kteří chtějí bezpečně vyměnit zářivku. Pro instalace v komerčních nebo průmyslových objektech, kde je potřeba dodržovat přísné normy a vyhlášky, je nezbytné využít odborný servis.
Časté dotazy k jednoduchému zapojení zářivek a LED trubicím
Otázka: Jak se zapojuje klasická zářivka s předřadníkem a startérem?
Klasická zářivka T8 se zapojuje do sítě 230 V přes magnetický předřadník a startér, který sepne během 0,5-1 sekundy. Elektrody se žhaví na cca 800 °C, což umožňuje správný start výboje.
Otázka: Jak správně zapojit LED zářivku?
LED zářivky lze zapojit jednostranně, kdy fáze a neutrální vodič jsou na jednom konci, nebo oboustranně s vodiči na opačných koncích. Při zapojení je třeba odstranit startér zářivky, protože u LED není nutný.
Otázka: Jak funguje zapojení zářivky se startérem?
Startér zářivky je doutnavka, která během 0,5-1 sekundy sepne obvod a umožní žhavení elektrod na teplotu kolem 800 °C, čímž zapálí výboj v trubici.
Otázka: Jak předělat zářivkové svítidlo pro LED zářivky?
Při přestavbě je třeba odstranit startér i tlumivku (předřadník) nebo je nahradit LED kompatibilními díly. LED zářivky mají různé typy zapojení, proto je nutné vybrat správný způsob podle jejich konstrukce.
Otázka: Jaké jsou nejčastější chyby při zapojení zářivek?
Častou chybou je nesprávné zapojení startéru nebo použití nekompatibilního předřadníku, což vede k nestabilnímu chodu nebo nefunkčnosti světla. Nedodržení bezpečnostních zásad může způsobit i poškození svítidla.
Otázka: Co je to předřadník a jaká je jeho role?
Předřadník, často nazývaný tlumivka, omezuje proud v obvodu zářivky a spotřebuje 3-8 W. Zajišťuje stabilní provoz a chrání zářivku před přetížením.
Otázka: Jak dlouho vydrží klasická zářivka a LED zářivka?
Klasické zářivky mají životnost kolem 10 000 hodin, LED zářivky vydrží přes 50 000 hodin. LED technologie přináší výrazně delší životnost a úsporu nákladů na výměnu.
Otázka: Jak zapojit dvoutrubicovou zářivku podle schématu?
Dvoutrubicová zářivka vyžaduje zapojení přes dva předřadníky a startéry, přičemž správné rozdělení fází a neutrálních vodičů je klíčové podle přiloženého schématu.
Otázka: Jaká je spotřeba LED zářivek oproti klasickým?
LED zářivky spotřebují přibližně 8-12 W, zatímco klasické zářivky mají výkon kolem 36 W. To znamená úsporu energie přes 50 % při stejné světelné intenzitě.
Otázka: Jak zajistit bezpečnou instalaci zářivek?
Bezpečnost při instalaci vyžaduje odpojení elektrické sítě, použití schválených komponent a dodržování platných norem. Nedodržení může vést k úrazu elektrickým proudem nebo požáru.
Otázka: Jak správně zapojit dvoutrubicovou zářivku krok za krokem?
- Připojte vodiče ke svorkám podle schématu. 2. Zapojte předřadník a startér do obvodu. 3. Vložte obě zářivkové trubice do objímek. 4. Ověřte pevnost a správnost spojů.
Otázka: Jak funguje elektronický předřadník a jaké jsou jeho výhody oproti klasickému?
Elektronický předřadník pracuje na vysoké frekvenci kolem 20 kHz, což eliminuje blikání a snižuje spotřebu energie až o 30 % ve srovnání s magnetickým předřadníkem. Zvyšuje také životnost zářivky.
