Jak funguje tlumivka u zářivek: princip a správné zapojení

Tlumivka pro zářivky je klíčovou součástí osvětlení, která ovlivňuje start i stabilní provoz zářivkových trubic. Její princip spočívá v indukčnosti, která omezuje proud a spolupracuje se startérem pro správné zapálení světla. Správné zapojení tlumivky zajistí nejen efektivní svícení, ale i bezpečnost celé instalace.

Co je tlumivka a jaký je její princip činnosti u zářivek

Tlumivka pro zářivky je elektromagnetický předřadník, který díky své vysoké indukčnosti omezuje proud v obvodu zářivky. Tento proud by jinak mohl neomezeně růst kvůli negativnímu odporu zářivkové trubice, což by vedlo k jejímu poškození. Napětí na tlumivce během provozu dosahuje 160-180 V a je nezbytné pro stabilní a bezpečný chod zářivkového osvětlení.

Na jakém principu funguje tlumivka u zářivek?

Tlumivka je cívka s vysokou indukčností, která působí jako pasivní prvek v elektrickém obvodu. Její indukčnost vytváří elektromagnetické pole, které brání rychlému nárůstu proudu v obvodu zářivky. Zářivková trubice má tzv. negativní odpor, což znamená, že při zvýšení proudu klesá její elektrický odpor. Bez tlumivky by tedy proud mohl vzrůst do nebezpečných hodnot. Napětí na tlumivce během provozu se pohybuje mezi 160 a 180 V, což pomáhá udržet proud v optimálním rozsahu. Tento princip činnosti tlumivky pro zářivky je klíčový pro správné zapojení zářivky s tlumivkou a startérem.

K čemu slouží tlumivka v zářivkovém osvětlení?

Tlumivka omezuje proud v obvodu zářivky, čímž zabraňuje nadměrnému průtoku elektrického proudu, který by mohl poškodit zářivkovou trubici. Díky tomu stabilizuje provozní podmínky svítidla a snižuje elektromagnetické rušení zářivek, které by mohlo ovlivnit okolní elektroniku. Použití tlumivky prodlužuje životnost zářivky, protože udržuje proud na bezpečné úrovni a eliminuje škodlivé přepětí. Elektronický předřadník představuje modernější alternativu, ale tradiční tlumivka zůstává spolehlivým a často využívaným řešením.

Jak funguje zářivka a jakou roli hraje tlumivka v obvodu

Pro správné pochopení funkce zářivkového osvětlení je nezbytné vysvětlit princip činnosti zářivky a roli tlumivky v jejím zapojení. Tlumivka, spolu se startérem, zajišťuje optimální podmínky pro zapálení i stabilní svícení zářivky.

Jak funguje zářivka a jakou roli hraje tlumivka v obvodu?

Zářivka obsahuje wolframové elektrody, které se při průchodu proudu zahřívají zhruba na 800 °C a začínají emitovat elektrony. Tyto elektrony umožňují vznik doutnavého výboje uvnitř trubice. Tlumivka v obvodu omezuje proud, což zabraňuje přetížení a poškození zářivky. Spolu se startérem vytváří tlumivka vysokonapěťovou špičku o hodnotě přibližně 500 V, která je nezbytná k zapálení doutnavého výboje. Tento proces je klíčový pro spolehlivý start zářivky před její stabilní svícením. Zapojení zářivky s tlumivkou a startérem tak tvoří základní princip funkce klasických zářivek.

Na jakém principu funguje zářivková trubice?

Zářivková trubice pracuje na principu ionizace plynu uvnitř trubice. Elektrony emitované zahřátými elektrodami urychlují ionizaci rtuťových par a inertního plynu, čímž vzniká světelné záření. Správné zahřátí elektrod na přibližně 800 °C je nezbytné, protože elektrony se uvolňují právě z těchto elektrod. Indukčnost tlumivky stabilizuje proud, čímž zabraňuje jeho kolísání a přehřívání. Bez tlumivky by proud v obvodu zářivky mohl být příliš vysoký, což ohrožuje životnost zářivkové trubice a zvyšuje elektromagnetické rušení zářivek. Moderní elektronické předřadníky tlumivku nahrazují, ale u klasických zářivek je tlumivka stále klíčovou součástí.

Schéma a zásady zapojení tlumivky se startérem a zářivkou

Správné zapojení tlumivky se startérem a zářivkou je základem funkčního a bezpečného osvětlení. V této části popisuji kroky i zásady pro zapojení jednotlivých i dvoutrubicových zářivek, včetně upozornění na časté chyby.

Zapojení jedné zářivky s tlumivkou a startérem

Tlumivka se zapojuje v sérii se zářivkou tak, aby omezovala proudové zatížení během provozu. Startér slouží k řízení zapálení zářivky, kdy dojde k zahřátí elektrod a vytvoření jiskry. Elektrody zářivky musí být správně připojeny k obvodu, obvykle na obou koncích trubice. Proces zapálení trvá přibližně 1 sekundu a po něm tlumivka stabilizuje elektrický proud.

1. Připojte tlumivku sériově k jedné elektrodě zářivky.
2. Zapojte startér paralelně k zářivce.
3. Připojte elektrodu na druhé straně zářivky k napájení.

Zapojení dvoutrubicové zářivky

Dvoutrubicová zářivka vyžaduje pečlivé dodržení pořadí připojení elektrod, protože každá trubice má vlastní elektrody a zapalování. Tlumivka se stále zapojuje sériově, ale proudové zatížení musí zůstat pod maximální hodnotou danou výrobcem, aby nedošlo k přetížení a poškození. Přesné schéma zapojení zářivky s tlumivkou a startérem je nutné respektovat.

1. Připojte tlumivku sériově do hlavního napájecího vodiče.
2. Zapojte elektrody obou trubic do obvodu podle výrobního schématu.
3. Připojte startér paralelně ke svítidlu.

Časté chyby při zapojení tlumivky

Nejčastější chybou je nesprávné zapojení elektrod, které brání správnému zapálení zářivky, nebo překročení maximálního proudového zatížení tlumivky. To způsobuje blikání, špatné svícení nebo rychlé selhání startéru a zářivkové trubice. Další problém představuje nesprávné umístění startéru, což může vyvolat elektromagnetické rušení zářivek a zhoršení jejich funkce.

Tip: Při zapojení zářivky s tlumivkou bez startéru se používají elektronické předřadníky, které výrazně snižují problémy s rušením a prodlužují životnost svítidla.

Rozdíl mezi elektromagnetickou tlumivkou a elektronickým předřadníkem

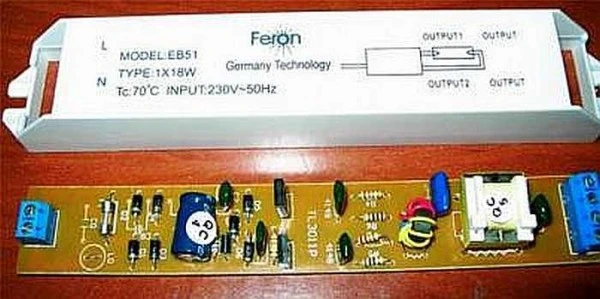

Elektromagnetická tlumivka představuje tradiční způsob zapojení zářivky s tlumivkou a startérem. Funguje na principu indukčnosti tlumivky, která omezuje proud v obvodu a umožňuje zapálení zářivkové trubice přes startér zářivky. Tento způsob však způsobuje elektromagnetické rušení zářivek a má energetické ztráty kolem 10-15 %. Naopak elektronický předřadník pracuje na frekvencích 20-60 kHz, což eliminuje blikání a umožňuje okamžitý start zářivky bez potřeby startéru. Díky nižší ztrátě energie pod 10 % přináší výraznou úsporu a prodlužuje životnost svítidla.

Porovnání elektromagnetické tlumivky a elektronického předřadníku

Tip: Při přechodu na LED zářivky je vhodné tlumivku a startér odstranit, protože elektronické předřadníky nejsou potřeba a zapojení LED trubice vyžaduje přímé napájení. Tento postup se hodí zejména pro modernizaci osvětlení, kde preferujete úsporu a rychlejší spouštění bez rušení. Naopak klasická tlumivka je stále vhodná v rozpočtově omezených instalacích, kde není nutná vysoká efektivita ani okamžitý start.

Vliv tlumivky na světlo a elektromagnetické rušení

Tlumivka je klíčovým prvkem v zapojení zářivky s tlumivkou a startérem, protože reguluje proud v obvodu zářivkové trubice. Její indukčnost vytváří ztrátu energie přibližně 10-15 %, což se projeví mírným snížením světelného výkonu. Správné zapojení tlumivky a volba kvalitního luminoforu uvnitř zářivky výrazně ovlivňují kvalitu světla a zajišťují stabilní jas bez blikání. Naopak nevhodné zapojení může způsobit elektromagnetické rušení zářivek, které negativně působí na domácí elektroniku, například na rádio nebo Wi-Fi signál. Vysvětlení principu tlumivky v zářivkových svítidlech pomáhá pochopit, jak její indukčnost řídí rozsvícení a stabilitu světla. Pro detailní přehled doporučuji infografiku o vlivu tlumivky na kvalitu světla a elektromagnetické rušení.

Časté dotazy k tlumivkám pro zářivky

Otázka: Na jakém principu funguje tlumivka u zářivek?

Tlumivka je cívka s vysokou indukčností, která omezuje proud v zapojení zářivky s tlumivkou, aby zabránila poškození způsobenému negativním odporem zářivkové trubice.

Otázka: K čemu slouží startér v zapojení zářivky s tlumivkou?

Startér zářivky vytváří doutnavý výboj, který ohřeje bimetalový pásek a spustí vysokonapěťovou špičku kolem 500 V potřebnou k zapálení zářivkové trubice.

Otázka: Jak zapojit tlumivku, startér a zářivku správně?

Tlumivka se zapojuje do série se zářivkou, startér paralelně k elektrodám; je nutné dodržet správnou polaritu a odpovídající proudové zatížení podle výkonu zářivky.

Otázka: Jaký je rozdíl mezi elektromagnetickou tlumivkou a elektronickým předřadníkem?

Elektromagnetické tlumivky mají ztrátu energie 10-15 % a pomalejší start, zatímco elektronické předřadníky pracují na frekvencích 20-60 kHz, umožňují okamžitý start a nižší energetické ztráty.

Otázka: Jak dlouho trvá zapálení zářivky s tlumivkou a startérem?

Zapálení trvá asi 1 sekundu, kdy startér vyvolá vysokonapěťovou špičku a elektrody se ohřejí na přibližně 800 °C.

Otázka: Jaký vliv má tlumivka na kvalitu světla zářivky?

Tlumivka způsobuje mírné zpoždění rozsvícení, ztrátu energie 10-15 % a může vyvolat elektromagnetické rušení zářivek v okolí.

Otázka: Lze použít tlumivku při přechodu na LED zářivky?

Při přechodu na LED zářivky se tlumivka obvykle odstraňuje, protože LED nevyžadují omezení proudu jako zářivky s tlumivkou.

Otázka: Jaké jsou nejčastější chyby při zapojení tlumivky?

Častá chyba je nesprávná polarita, přetížení nebo špatné připojení elektrod, což může způsobit selhání zářivky nebo poškození tlumivky.

Otázka: Jak dimenzovat tlumivku pro zářivku?

Tlumivka musí odpovídat výkonu zářivky, například pro 36 W zářivku se používá tlumivka s odpovídajícím proudovým a napěťovým zatížením.

Otázka: Jak se zapojuje dvoutrubicová zářivka s tlumivkou?

Dvoutrubicová zářivka vyžaduje tlumivku s dvojnásobným jmenovitým proudem a paralelní větve zapojení pro obě trubice, přičemž je nutné správně připojit patice a startéry.

Otázka: Jaké jsou bezpečnostní zásady při výměně tlumivky a startéru u zářivek?

Před výměnou odpojte svítidlo od elektrické sítě a počkejte minimálně 5 minut, aby se tlumivka ochladila a snížilo riziko úrazu elektrickým proudem.

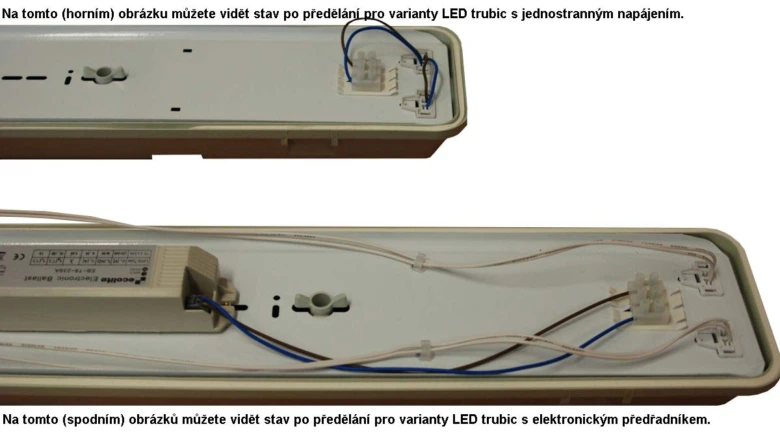

Otázka: Jaký je postup při přechodu ze zářivek s tlumivkou na LED svítidla v původních svítidlech?

Postup zahrnuje odstranění tlumivky a startéru a přímé zapojení LED trubic ke svítidlu, čímž se eliminují zbytečné komponenty a zjednoduší zapojení.

Otázka: Jak tlumivka ovlivňuje elektromagnetické rušení v okolí zářivkových svítidel?

Indukčnost tlumivky kolem 1-2 henry omezuje rychlé změny proudu, čímž snižuje vysokofrekvenční rušení zářivek v okolí.

Otázka: Jak funguje zářivková trubice v kombinaci s tlumivkou a startérem při zapalování?

Startér sepne obvod na 1-2 sekundy, během nichž tlumivka vytvoří indukční napětí kolem 200-300 V, které zapálí plynný výboj v zářivkové trubici.

Otázka: Jak se liší zapojení dvoutrubicové zářivky s tlumivkou od jednortrubicové?

Dvoutrubicové zapojení vyžaduje tlumivku s dvojnásobným proudem a paralelní větve s patřičnými startéry; je třeba správně dimenzovat tlumivku a zajistit bezpečné připojení patic.
