Jak přesně určit a změřit závity na vodovodních armaturách
Určení a přesné změření závitů na vodovodních armaturách je klíčové pro správnou instalaci a těsnost spoje. Rozpoznání typů závitů a jejich rozměrů, například závitu 3/8, usnadňuje volbu správných dílů a předchází únikům vody. Praktické tabulky vnějších a trubkových závitů pomohou rychle získat potřebné rozměry.
⭐ Zásadní body
- Nejpoužívanější závity na vodovodních armaturách jsou metrické (např. M8×1,25 mm) a trubkové BSP (např. G 1/2″ s průměrem cca 20,95 mm).
- Měření vnějšího závitu se provádí posuvným měřítkem přes vrcholy závitů pro určení průměru.
- Rozteč závitu se určuje závitovou měrkou nebo měřením délky přes více závitů a vydělením počtem roztečí.
- Vnitřní závity se měří vnitřním průměrem a roztečí, přičemž otvor M8 je menší než 8 mm.
- Pro kontrolu kvality se používají kalibry typu GO/NO-GO, které by měly být kalibrovány každých 12-24 měsíců.
Jak určit a změřit vnější závity na vodovodních armaturách
Jak změřit vnější závit na vodovodní spojce a určit velikost závitu na vodovodní armatuře? Vnější závit se měří posuvným měřítkem přes vrcholy závitů, což udává jeho průměr. Dále je třeba určit rozteč závitu, kterou změříte závitovou měrkou nebo pomocí měření délky několika závitů a následného vydělení počtem závitů. Například u trubkového závitu BSP G 1/2″ je vnější průměr 20,95 mm, rozteč 1,814 mm, zatímco metrický závit M8 má rozteč 1,25 mm a vrcholový úhel 60°.
Pro měření vnějších závitů u vodovodních armatur budete potřebovat:
- posuvné měřítko pro přesné změření vnějšího průměru závitu
- závitovou měrku pro určení rozteče závitu
- dobré osvětlení a pevné upnutí armatury
- Změřte vnější průměr závitu – umístěte posuvné měřítko přes vrcholy závitů a odečtěte hodnotu v milimetrech.

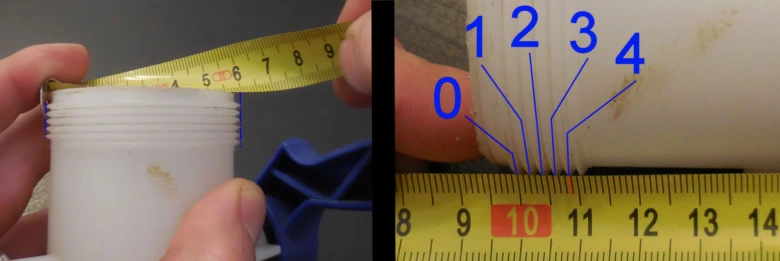

- Zjistěte rozteč závitu – přiložte závitovou měrku nebo změřte délku několika závitů a vydělte počtem závitů.
- Porovnejte naměřené hodnoty s tabulkou rozměrů závitů vody – určíte typ závitu (metrický nebo trubkový BSP).
| Typ závitu | Vnější průměr (mm) | Rozteč (mm) | Vrcholový úhel (°) | |
|---|---|---|---|---|
| BSP G 1/2″ | 20,95 | 1,814 | 55 | |
| M8 x 1,25 (metr) | 8,0 | 1,25 | 60 | |
| Závit 3/8″ | 16,66 | 1,337 | 55 |

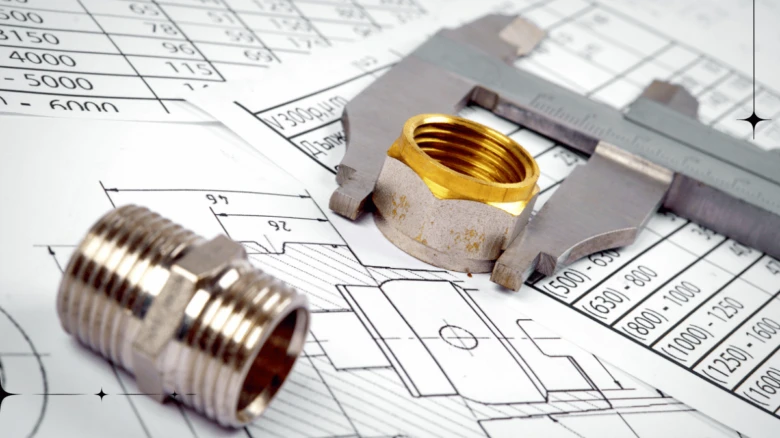

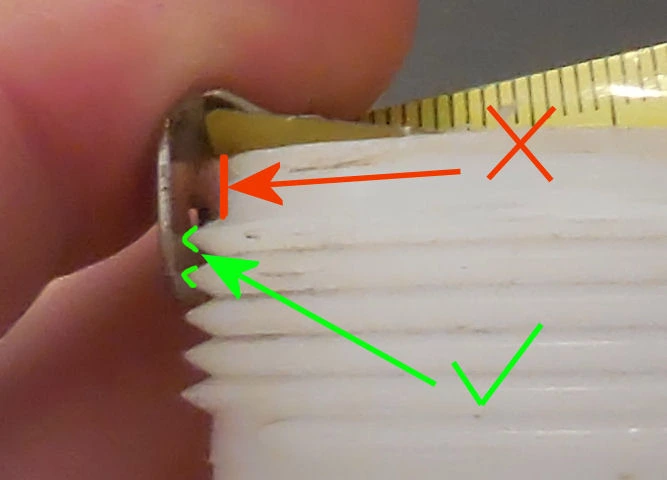

Tip: Častá chyba při měření je měřit závit přes spodní části drážek místo vrcholů – výsledky pak nejsou přesné. Tento postup se hodí pro běžné vodovodní armatury, ale ne pro speciální těsnící nebo kuželové závity, které vyžadují jiné měřicí metody.
Jak určit a změřit vnitřní závity na vodovodních armaturách

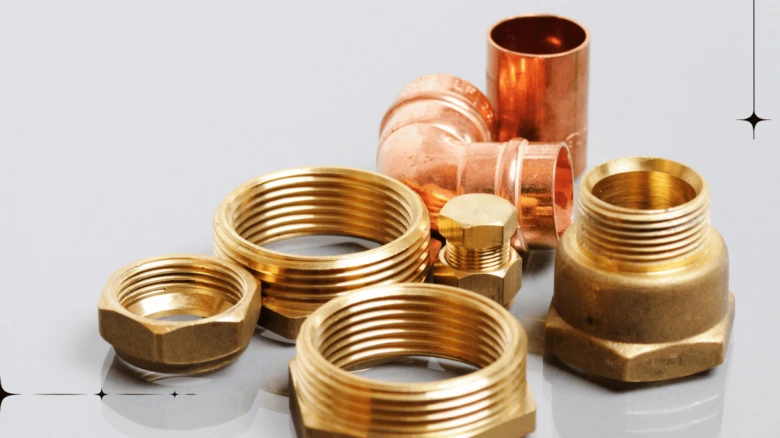

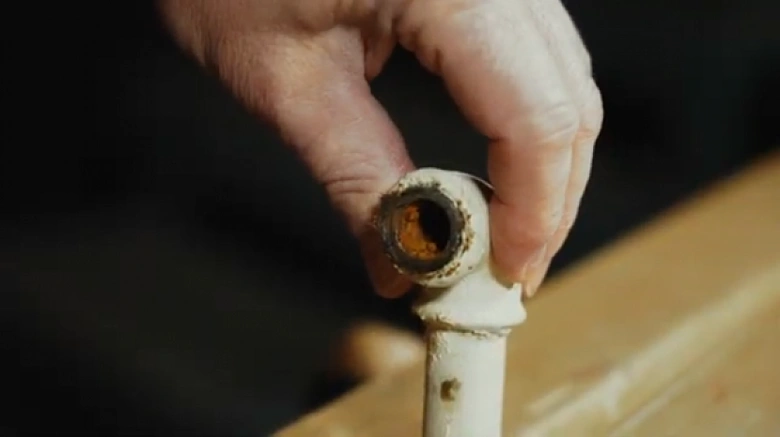

Vnitřní závit na vodovodní armatuře se určuje především pomocí měření vnitřního průměru a rozteče závitu. Vnitřní průměr bývá vždy menší než jmenovitý rozměr závitu, například u závitu označeného M8 bude skutečný vnitřní průměr o něco menší než 8 mm. Pro přesné určení rozteče závitu je nutné použít závitovou měrku, která přesně změří vzdálenost mezi závity.
Jak správně změřit závit na vodovodním kohoutku
- Měření vnitřního průměru – změřte průměr otvoru v armatuře pomocí posuvného měřítka nebo mikrometru.
- Určení rozteče závitu – použijte závitovou měrku k přesnému zjištění vzdálenosti mezi jednotlivými závity.
- Ověření kalibrem – nasuňte kalibr nebo známý šroub odpovídajícího rozměru na závit, abyste potvrdili správnost měření.
Tip: Častou chybou je spoléhat se pouze na vnitřní průměr, bez ověření rozteče závitu, což vede k nepřesnostem při výběru náhradní armatury. Správné měření závitů u vodovodních armatur vyžaduje oba parametry společně.
Typy závitů používané u vodovodních armatur a jejich rozměry
Vodovodní armatury používají několik standardních druhů závitů, které se liší tvarem, úhlem a rozměry. Pro správné určení a měření závitů je nezbytné znát přesné typy, jejich technické parametry a konkrétní použití. Následující podnadpisy podrobně vysvětlí nejčastější závity v armaturách a jejich přesné rozměry.
Jaké jsou základní typy závitů používaných u vodovodních armatur?
Nejrozšířenější jsou metrické závity s vrcholovým úhlem 60°, například M8×1,25 mm, kde číslo 8 označuje vnější průměr v milimetrech a 1,25 mm je rozteč závitu. Tyto závity se často používají u menších přípojek a příslušenství. Další významnou skupinou jsou trubkové závity BSP (British Standard Pipe), které se dělí na válcové závity typu G (BSPP) a kuželové závity typu R (BSPT), oba s vrcholovým úhlem 55°. Válcový závit G slouží k plošnému těsnění pomocí podložek nebo O-kroužků a je typický pro přípojky vodovodních baterií. Kuželový závit R má kuželovou geometrii, která umožňuje samoutěsnění spoje, a používá se tam, kde je potřeba vyšší těsnost; těsnění se doplňuje PTFE páskou nebo konopím s těsnicí pastou.
Kromě metrických a BSP závitů se v některých případech vyskytují i palcové závity UNC a UNF s vrcholovým úhlem 60°. Palcové závity UNC (Unified National Coarse) mají hrubší stoupání, zatímco UNF (Unified National Fine) mají jemnější rozteč. Tyto závity se vyjadřují počtem závitů na palec (TPI – threads per inch), například 1/4″-20 UNC znamená průměr 1/4 palce a 20 závitů na palec. Palcové závity se v českých vodovodních instalacích vyskytují méně často, ale je důležité je rozlišovat od metrických a BSP závitů.
Jaké jsou rozměry běžných závitů u vodovodních armatur?
Nejčastěji používaný trubkový závit BSP G 1/2″ má vnější průměr přibližně 20,95 mm a 14 závitů na palec (14 TPI). Tento rozměr je standardem u většiny vodovodních baterií a sprchových hadic. Další běžné rozměry jsou G 3/4″ s vnějším průměrem 26,44 mm a 14 TPI, používaný například u přívodů praček a myček, a G 3/8″ s průměrem 16,66 mm a 19 TPI, typický pro kuchyňské baterie a vodní filtry.
Metrické závity se vyznačují přesnou roztečí, například M8×1,25 mm znamená vnější průměr 8 mm a rozteč 1,25 mm. Další běžné metrické rozměry jsou M10×1,5 mm a M12×1,75 mm. Přesné určení rozměrů je klíčové pro kompatibilitu s příslušenstvím a zajištění těsnosti spoje.
| Typ závitu | Vrcholový úhel | Příklad rozměru | Vnější průměr (mm) | Rozteč (mm) | Počet závitů na palec (TPI) |
|---|---|---|---|---|---|
| Metrický závit | 60° | M8×1,25 | 8 | 1,25 | – |
| Trubkový závit BSP G | 55° | G 1/2″ | 20,95 | – | 14 |
| Trubkový závit BSP R | 55° | R 1/2″ | cca 20,8 | – | 14 |
| Palcový závit UNC | 60° | 1/4″-20 UNC | 6,35 | – | 20 |
| Palcový závit UNF | 60° | 1/4″-28 UNF | 6,35 | – | 28 |
Tip: Pro měření závitů u vodovodních armatur použijte specializovaný závitový měřič nebo přesné posuvné měřítko (šupleru), abyste přesně určili vnější průměr a rozteč závitu. U palcových závitů je nezbytné změřit počet závitů na palec (TPI) měrkou, protože rozměry v milimetrech neodpovídají metrickým standardům.
Odborná rada: Častou chybou je zaměňování metrických závitů s BSP nebo palcovými závity, což vede k nesprávnému výběru náhradních dílů a netěsnostem. Pro domácí instalace jsou vhodné především BSP závity G 1/2″ a G 3/4″, zatímco palcové závity se hodí spíše pro starší nebo zahraniční armatury.
Použité nástroje a pomůcky pro měření závitů na vodovodních armaturách
Pro přesné určení a měření závitů na vodovodních armaturách je nezbytné použít specializované nástroje, které umožňují změřit průměr, rozteč i správnost závitu. Následující podnadpisy vysvětlují, jak používat posuvné měřítko, závitové měrky a kalibry při měření závitů u vodovodních trubek.
Jaké nástroje slouží k měření průměru závitu?
Pro měření průměru závitu se používá posuvné měřítko, které přesně změří vnější nebo vnitřní průměr závitu na vodovodní armatuře. Tento údaj je klíčový pro správné určení trubkového závitu, který lze následně porovnat s tabulkou rozměrů závitů voda.
Jak určit rozteč závitu pomocí závitových měrek?
Rozteč závitu se určuje pomocí závitových měrek, které mají pevně definované hodnoty rozteče, například 1,25 mm u metrického závitu M8. Správným přiložením závitové měrky k závitu získáte přesné rozměry, což je zásadní pro zjištění, jak se měří závit a jaké jsou rozměry závitů na vodovodních armaturách.
Jak kalibry pomáhají kontrolovat správnost závitů?
Kalibry GO/NO-GO slouží ke kontrole správnosti závitů a zajišťují, že závity odpovídají požadovaným normám. Pravidelná kalibrace těchto kalibrů každých 12-24 měsíců je nutná pro udržení přesnosti měření a spolehlivost spojů u vodovodních armatur.
- Posuvné měřítko – měření vnějšího a vnitřního průměru závitu
- Závitové měrky – určení přesné rozteče závitu
- Kalibr GO/NO-GO – kontrola správnosti a kvality závitu
Tip: Častou chybou při měření závitů je nepřesné přiložení závitové měrky, což vede k nesprávnému určení rozteče závitu. Proto doporučuji pečlivě volit a používat nástroje v souladu s jejich určením.
Pokročilé postupy a doporučení pro měření závitů na speciálních armaturách a v náročných podmínkách
Pro měření závitů na vodovodních armaturách v náročných podmínkách a u speciálních materiálů je třeba přistupovat odlišně podle typu armatury a dostupného prostoru. Správný postup zahrnuje přesné určení průměru a kontrolu opotřebení závitů, které ovlivňují kvalitu spoje.
Měření závitů na plastových a kovových armaturách
Plastové armatury se měří především podle vnějšího průměru hadičky, například 6,35 mm odpovídá běžnému závitu 1/4″. Kovové armatury vyžadují použití posuvného měřítka pro přesné změření rozměrů závitu podle tabulek trubkových závitů a závitů vody. Správné měření vnějšího závitu tabulka pomůže přesně určit rozměry a kompatibilitu.
Měření závitů u rychlospojek typu push-fit
Rychlospojky push-fit se rozlišují podle vnějšího průměru hadičky, nejčastěji 6,35 mm (1/4″) a 9,52 mm (3/8″). Tento rozměr je klíčový pro správné určení typu spojky a její kompatibility s ostatními prvky vodovodní armatury.
Vliv opotřebení závitů na těsnost spojů
Opotřebení závitů snižuje těsnost spojů a může vést k netěsnostem, které ohrožují funkčnost i bezpečnost instalace. Je nutné pravidelně kontrolovat stav závitů a v případě poškození je vyměnit nebo opravit.
Měření závitů v těžko přístupných místech
Pro měření závitů ve stísněných prostorách se doporučuje použít závitové trny a malé posuvné měřítko, které umožní přesné určení rozměrů bez nutnosti demontáže celé armatury. Tento postup usnadní určení správného typu závitu i v náročných podmínkách.
- Tip: Při měření závitů na vodovodních bateriích je vhodné nejdříve změřit vnější průměr a poté porovnat s tabulkou rozměrů závitů voda pro přesné určení.
Výběr správného těsnicího materiálu podle typu závitu a použití
Pro správné utěsnění vodovodních armatur je nezbytné zvolit těsnicí materiál přesně podle typu závitu a konkrétního použití. Kuželové závity (označované jako R nebo BSPT) těsní spolehlivě PTFE páska nebo kombinace konopí s těsnicí pastou. Tento způsob využívá kuželový tvar závitu, který se při dotažení spoje stlačuje a vytváří tak samoutěsnění. Naopak válcové závity (M, G nebo BSPP) vyžadují mechanické těsnění pomocí těsnicích podložek nebo O-kroužků, protože jejich průměr je konstantní a těsnost vzniká tlakem těchto prvků mezi spoji.
Jak určit velikost závitu na vodovodní armatuře
Velikost závitu určíte přesným změřením vnějšího průměru závitu a jeho stoupání (rozteče). Pro měření doporučuji použít posuvné měřítko (šupleru) pro průměr a závitovou měrku pro stanovení počtu závitů na délku, případně šroubový mikrometr pro vyšší přesnost. Naměřené hodnoty porovnejte s tabulkami rozměrů trubkových závitů a vnějších závitů, například:
| Typ závitu | Označení | Vnější průměr (mm) | Počet závitů na palec (TPI) | Stoupání (mm) |
|---|---|---|---|---|
| BSP válcový | G 1/2″ | 20,95 | 14 | 1,814 |
| BSP kuželový | R 1/2″ | 20,93 (kuželový) | 14 | 1,814 |
| Metrický jemný | M10×1,25 | 10 | – | 1,25 |
Správné určení velikosti a typu závitu je zásadní pro výběr odpovídajícího těsnicího materiálu a zamezení únikům vody. U kuželových závitů je nutné použít těsnicí materiál, který doplní samoutěsnící efekt kuželu, zatímco u válcových závitů je třeba zajistit těsnost podložkami nebo O-kroužky.
- Kuželový závit (R, BSPT) – PTFE páska nebo konopí s těsnicí pastou
- Válcový závit (M, G, BSPP) – těsnicí podložky nebo O-kroužky
Tip: Při měření velikosti závitu u vodovodních přípojek věnujte pozornost i stavu závitu. Častou chybou je měření znečištěných nebo poškozených závitů, což vede k nesprávnému určení rozměrů a následným netěsnostem.
Pro koho se to hodí: Tento postup je vhodný pro instalatéry, servisní techniky a kutily, kteří potřebují přesně určit závit pro výměnu nebo opravu armatur. Pro koho NE: Není vhodné spoléhat se pouze na vizuální odhad bez měření u složitých nebo poškozených závitů, kde je nutná odborná diagnostika.
FAQ – Časté dotazy o měření a určení závitů na vodovodních armaturách
Otázka: Jak se měří velikost závitu na vodovodní armatuře?
Velikost závitu se určuje měřením vnějšího průměru u vnějších závitů pomocí posuvného měřítka a měřením vnitřního průměru u vnitřních závitů. Rozteč závitu se stanoví závitovou měrkou nebo změřením délky přes několik závitů a vydělením počtem roztečí.
Otázka: Jaký závit je nejčastější u vodovodních baterií?
Nejčastěji používaný je trubkový závit G 1/2″ s vnějším průměrem přibližně 20,95 mm a 14 závity na palec (TPI). Tento typ závitu najdete v tabulkách závitů pro vodu.
Otázka: Jak rozlišit metrický a trubkový závit?
Metrický závit má vrcholový úhel 60° a rozměry v milimetrech, zatímco trubkový závit BSP používá úhel 55° a rozměry v palcích dle počtu závitů na palec.
Otázka: Co znamená rozteč závitu a jak se měří?
Rozteč je vzdálenost mezi dvěma sousedními vrcholy závitu. Měří se závitovou měrkou nebo přesnou délkou přes více závitů dělenou jejich počtem.
Otázka: Jaký je rozdíl mezi válcovým a kuželovým BSP závitem?
Válcový BSP závit (typ G) má konstantní průměr a těsní plošným kontaktem, kuželový BSP (typ R) má klesající průměr a těsní samoutěsněním s použitím těsnicího materiálu.
Otázka: Jak se měří vnitřní závit?
Měří se vnitřní průměr otvoru, který je menší než jmenovitý průměr závitu, a rozteč se určuje závitovou měrkou pro přesné určení typu.
Otázka: Jaké nástroje jsou vhodné pro měření závitů?
Pro měření se doporučuje použít posuvné měřítko, závitové měrky, kalibry GO/NO-GO a závitové trny, zejména u obtížně přístupných míst.
Otázka: Jak často se kalibrují kalibry na závity?
Kalibry by měly být kalibrovány každých 12 až 24 měsíců, aby byla zajištěna přesnost měření a spolehlivost výsledků.
Otázka: Jak měřit závity u rychlospojek typu push-fit?
U push-fit spojek se měří vnější průměr hadičky, nejčastěji 6,35 mm (1/4″) nebo 9,52 mm (3/8″), aby se správně určil kompatibilní závit.
Otázka: Jak ovlivňuje opotřebení závitů těsnost spojů?
Opotřebení závitů vede ke ztrátě těsnosti, což zvyšuje riziko úniku vody. Proto je nutné závity pravidelně kontrolovat a včas vyměnit poškozené části.
Otázka: Jak zjistit typ závitu na vodovodní baterii pomocí standardních tabulek?
Porovnejte naměřený průměr a rozteč s hodnotami v trubkový závit tabulka a vnější závit tabulka; například závit G 3/8 má průměr 16,66 mm a rozteč 1,337 mm.
Otázka: Jak správně změřit závit na vodovodní armatuře v těžko přístupných místech?
Použijte malé posuvné měřítko nebo závitovou měrku s tenkými rameny a měření zopakujte několikrát, abyste zajistili přesnost.
Návod na měření závitů u vodovodních trubek
Pro přesné určení závitu nejprve změřte vnější průměr trubky, poté použijte závitovou měrku k určení rozteče. Výsledky porovnejte s tabulkou rozměrů závitů voda, abyste správně identifikovali typ závitu.
