Jak správně propojit měděné a hliníkové vodiče: kompletní návod
Připojení měděných a hliníkových vodičů vyžaduje precizní volbu svorek Al/Cu a správnou aplikaci antioxidační pasty na hliník, aby se zabránilo galvanické korozi vodičů. Dodržení doporučeného krouticího momentu svorky zajistí bezpečné a dlouhodobě spolehlivé spojení elektroinstalace.
💡 Klíčové informace
- Měděné vodiče mají elektrickou vodivost kolem 56 m/(Ω·mm²), hliníkové pouze 36-38 m/(Ω·mm²).
- Hliníkové vodiče jsou až o 70 % lehčí než měděné při stejném průřezu.
- Při spojování vodičů je nutné odizolovat konce asi 10-15 mm speciálními kleštěmi bez poškození.
- Používají se speciální svorky Al/Cu, které zabraňují galvanické korozi mezi mědí a hliníkem.
- Cupalové přechodové materiály obsahují 80 % hliníku a 20 % mědi, minimalizují riziko koroze a zajišťují stabilní spoj.
Jak správně připravit měděné a hliníkové vodiče pro spojení
Pro správné spojení měděného a hliníkového vodiče je nezbytné odizolovat konce vodičů na délku 10-15 mm pomocí speciálních kleští, které nepoškodí vodič ani jeho povrch. Odizolování zabezpečuje správný kontakt a minimalizuje riziko mechanického poškození, které by mohlo způsobit zvýšený odpor a tím i vznik tepla. Měděný vodič má elektrickou vodivost přibližně 56 m/(Ω·mm²), zatímco hliníkový vodič dosahuje hodnoty 36-38 m/(Ω·mm²), proto je důležité dbát na precizní přípravu obou materiálů.
Jak připojit měděné a hliníkové vodiče správně

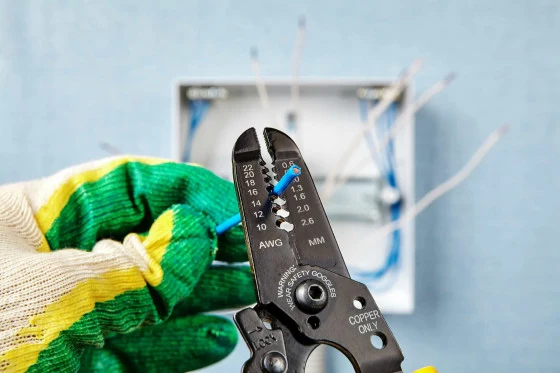

- Použijte speciální kleště určené pro odizolování vodičů, které nezpůsobí zářezy ani otlaky
- Odizolujte vodiče na délku 10-15 mm, aby bylo možné pevné a rovnoměrné utažení svorky Al/Cu
- Vyvarujte se poškození izolace v místě odizolování, které by mohlo způsobit galvanickou korozi vodičů
- Před spojením aplikujte antioxidační pastu na hliník, která zamezí oxidaci a zlepší elektrický kontakt
Tip: Pro bezpečné a efektivní odizolování vodičů doporučuji používat kleště s nastavitelným dorazem hloubky odizolování a ergonomickou rukojetí, což zajistí přesnost a ochranu vodičů při přípravě spojení.

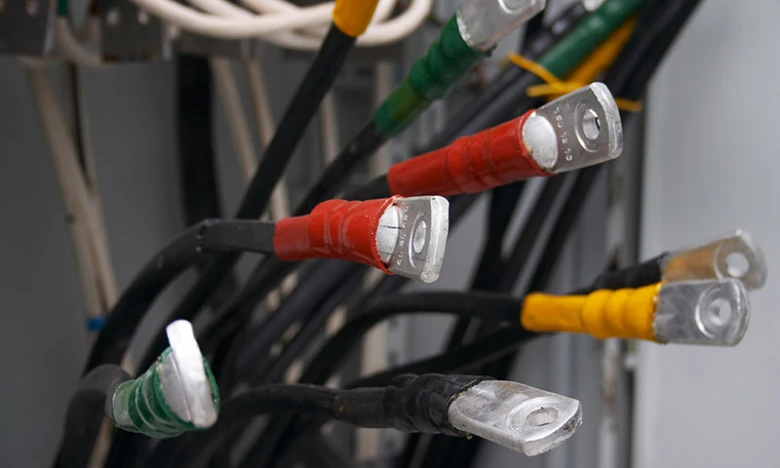

Výběr správných svorek pro spojení měděných a hliníkových vodičů
Pro správné připojení měděných a hliníkových vodičů je nezbytné použít speciální svorky typu Al/Cu, které disponují oddělenými komorami pro každý materiál vodiče. Tato konstrukce zabraňuje přímému kontaktu hliníku a mědi, čímž minimalizuje riziko galvanické koroze, která vzniká elektrochemickou reakcí mezi těmito kovy. Svorky jsou navíc opatřeny povrchovou úpravou, často doplněnou aplikací antioxidační pasty na hliníkový vodič, což výrazně zvyšuje životnost a spolehlivost elektrického spoje.
Svorkovnice WPD umožňují přímé připojení hliníkových i měděných vodičů v rozváděči s možností připojení vodičů až do průřezu 300 mm², což je vhodné pro větší průřezy a průmyslové aplikace. Pro běžné rozvodné lišty DIN jsou k dispozici rozvodné bloky PDB pokrývající průřezy od 1,5 mm² do 185 mm². Pro elektroměrové rozváděče se používají svorky s ochranou prstů HLAK 25 a HLAK 35, které rovněž podporují bezpečné spojení Al/Cu vodičů.
WAGO svorky patří mezi nejčastěji používané typy pro spojení měděných a hliníkových vodičů díky přesnému nastavení krouticího momentu a jednoduchému odizolování vodičů na délku 10-15 mm bez poškození vodiče. Správné dotažení svorek podle doporučených krouticích momentů zajišťuje optimální kontakt a zabraňuje uvolnění spoje vlivem tepelné roztažnosti materiálů. Použití svorek bez těchto vlastností často vede k tvorbě oxidace a následnému zvýšení elektrického odporu spoje.
| Typ svorky | Povrchová úprava | Oddělené komory | Vhodnost pro Al/Cu spojení |
|---|---|---|---|
| Běžná svorka | Ne | Ne | Ne |
| Svorka Al/Cu | Ano | Ano | Ano |
| WAGO svorka | Ano | Ano | Ano |
Návod na spojení hliníkových a měděných vodičů
Použijte svorky Al/Cu s oddělenými komorami a povrchovou úpravou, které minimalizují galvanickou korozi. Odizolujte vodiče na 10-15 mm speciálními kleštěmi, aby nedošlo k mechanickému poškození. Na hliníkový vodič aplikujte antioxidační pastu, která snižuje oxidaci a zlepšuje vodivost spoje. Pokud je to možné, použijte cupal jako přechodový materiál, který má elektrolyticky nanesenou měděnou vrstvu na hliníku, čímž se zajišťuje nízký a stabilní přechodový odpor spoje. Dotažení svorek proveďte podle výrobních doporučení, aby se zabránilo uvolnění spoje vlivem rozdílné tepelné roztažnosti mědi a hliníku.
Tip: Častou chybou je použití běžných svorek bez oddělených komor, které vede k rychlé galvanické korozi a následnému selhání spoje. Pro elektroinstalace s vodiči pod 16 mm² se svorky Al/Cu hodí méně, protože hliníkové vodiče se obvykle používají od tohoto průřezu výše.
Pro koho se to hodí: použití svorek Al/Cu je nezbytné při kombinaci vodičů z mědi a hliníku v rozváděčích a rozvodných skříních s průřezy od 16 mm² výše. Pro malé průřezy pod 16 mm² je vhodnější použít pouze měděné vodiče, aby se předešlo problémům s oxidací a mechanickým namáháním spoje.
Správný výběr svorkovnice a použití antioxidační pasty spolu s pravidelnou údržbou elektrických spojů zaručuje dlouhodobou spolehlivost a bezpečnost elektroinstalace s kombinací měděných a hliníkových vodičů.
Použití antioxidačních past a ochrana spojů proti oxidaci
Antioxidační pasta na hliník výrazně snižuje tvorbu oxidové vrstvy na kontaktních plochách hliníkových vodičů při spojování s mědí. Tím se omezuje vznik galvanické koroze, která zvyšuje elektrický odpor spoje a může vést k přehřívání. Nanesení tenké vrstvy pasty přímo na odizolovaný konec vodiče před dotažením svorky zlepšuje vodivost spoje a prodlužuje jeho životnost. Při dotažení svorky je nezbytné dodržet doporučený krouticí moment uvedený v technickém listu svorky, aby nedošlo k deformaci nebo poškození vodiče.
Další opatření proti korozi zahrnují:
- použití kvalitní izolační pásky na spoj, která zabraňuje pronikání vlhkosti a vzduchu
- aplikaci ochranných nátěrů (olejový lak, nitrocelulózový lak nebo chlorkaučukový lak) pro dlouhodobou ochranu před oxidací
- volbu svorek typu Al/Cu s oddělenými komorami pro měděné a hliníkové vodiče, které minimalizují přímý kontakt materiálů a tím i elektrochemickou reakci
- využití cupalových přechodových materiálů, které mají měděnou vrstvu na straně měděného vodiče a hliníkovou vrstvu na straně hliníkového vodiče, čímž se snižuje přechodový odpor a riziko koroze
Tip: Pro správné propojení měděného a hliníkového vodiče je klíčové nanést antioxidační pastu rovnoměrně a zajistit správné dotažení svorky podle výrobních specifikací. Častou chybou je zanedbání aplikace pasty nebo nedostatečné utažení, což vede k postupnému uvolnění spoje a zrychlené oxidaci.
Použití izolační pásky a ochranných nátěrů patří mezi základní preventivní kroky, které výrazně prodlužují životnost elektrického spoje a snižují potřebu údržby.
Postup správného mechanického spojení měděných a hliníkových vodičů krok za krokem
Pro bezpečné a trvanlivé připojení měděných a hliníkových vodičů je nezbytné dodržet přesný mechanický postup. Ten zahrnuje odizolování vodičů na délku 10-15 mm, aplikaci antioxidační pasty na hliníkový vodič, správné vložení vodičů do svorky Al/Cu s oddělenými komorami, dotažení podle doporučených krouticích momentů a kvalitní izolaci spoje izolační páskou nebo smrštitelnou bužírkou.
Odizolování vodičů
Odizolujte vodiče na délku 10-15 mm speciálními kleštěmi určenými pro měděné a hliníkové vodiče, které nepoškodí jejich vodičové jádro ani izolaci. Správné odizolování zabraňuje mechanickému poškození vodičů, které by mohlo zvýšit přechodový odpor a urychlit vznik galvanické koroze na rozhraní mědi a hliníku.
Nanesení antioxidační pasty
Na hliníkový vodič naneste tenkou vrstvu antioxidační pasty speciálně určené pro hliník. Tato pasta snižuje oxidaci povrchu, která by jinak zvyšovala elektrický odpor spoje a mohla vést k přehřívání. Použití antioxidační pasty je klíčové pro dlouhodobou spolehlivost připojení měděných a hliníkových vodičů.
Vložení vodičů do svorky
Vodiče zasuňte do speciální svorky typu Al/Cu, která má oddělené komory pro měděný a hliníkový vodič. Toto konstrukční řešení eliminuje přímý kontakt mědi s hliníkem a tím minimalizuje riziko galvanické koroze. Svorky často obsahují přechodový materiál cupal, který zajišťuje stabilní elektrický kontakt a mechanickou pevnost spoje.
Dotažení svorky podle krouticích momentů
Dotažení šroubů svorky proveďte přesně podle výrobních doporučení, která obvykle uvádějí krouticí moment v rozmezí 2-3 Nm pro menší průřezy a až 10 Nm pro větší průřezy vodičů. Správný krouticí moment zaručuje pevné mechanické spojení bez deformace vodičů a předchází uvolnění spoje během provozu, což by mohlo způsobit zvýšený přechodový odpor a riziko přehřátí.
Izolace spoje
Po dotažení spoj důkladně izolujte kvalitní izolační páskou odolnou vůči vlhkosti nebo smrštitelnou bužírkou. Izolace zabraňuje pronikání vlhkosti a vzniku elektrochemické koroze, která by mohla zkrátit životnost spoje. Izolační materiály musí být kompatibilní s elektrickými normami a odolné vůči teplotním výkyvům.
- Odizolování vodičů – 10-15 mm speciálními kleštěmi bez poškození vodiče
- Nanesení antioxidační pasty – na hliníkový vodič pro ochranu proti oxidaci
- Vložení vodičů do svorky – do svorky Al/Cu s oddělenými komorami a přechodovým materiálem cupal
- Dotažení svorky – podle doporučených krouticích momentů výrobce (2-10 Nm dle průřezu)
- Izolace spoje – izolační páskou nebo smrštitelnou bužírkou odolnou vůči vlhkosti
Tip: Na co si dát pozor při spojování měděných a hliníkových vodičů, je přesné dotažení svorky. Nedostatečný krouticí moment může vést k uvolnění spoje a zvýšení přechodového odporu, zatímco příliš silné dotažení může mechanicky poškodit vodiče a zkrátit životnost spoje. Tento postup je vhodný pro běžné elektroinstalace, avšak v objektech s vysokými nároky na spolehlivost doporučuji zvážit alternativní spojovací metody, například použití lisovaných spojů nebo speciálních přechodových konektorů.
Význam a použití cupalu jako přechodového materiálu
Cupal přechodový materiál je slitina tvořená nejčastěji z 80 % hliníku a 20 % mědi, případně v poměru 50/50. Jeho hlavní funkcí je minimalizovat galvanickou korozi vodičů při připojení měděných a hliníkových vodičů, což je klíčové pro dlouhodobou spolehlivost elektroinstalace. Cupal vytváří stabilní mezivrstvu, která eliminuje přímý kontakt hliníku s mědí a tím snižuje riziko koroze způsobené rozdílnou elektrochemickou aktivitou obou materiálů.
Pro správné spojení měděného a hliníkového vodiče je nezbytné umístit cupal mezi odizolované konce vodičů, použít vhodné svorky Al/Cu a aplikovat antioxidační pastu na hliník. Dodržení správného krouticího momentu svorky zajistí pevné a bezpečné spojení bez rizika uvolnění kontaktu.
Výhody použití cupalu jako přechodového materiálu:
- Efektivní zabránění galvanické korozi vodičů
- Zvýšení životnosti spoje v elektroinstalaci
- Kompatibilita s běžnými svorkami Al/Cu pro připojení měděných a hliníkových vodičů
- Jednoduchá aplikace při správném odizolování vodičů a využití antioxidační pasty na hliník
Možnost použití WAGO svorky pro spojení Al a Cu vodičů
WAGO svorky určené pro Al/Cu vodiče lze bezpečně kombinovat s cupalovou mezivrstvou, což usnadňuje správný postup spojení měděného a hliníkového vodiče bez obav z galvanické koroze.
Doporučené krouticí momenty a správné dotažení svorek
Doporučený krouticí moment svorky je zásadní pro správné spojení měděného a hliníkového vodiče. Správné dotažení svorky Al/Cu zajistí bezpečný spoj a minimalizuje riziko přehřívání spoje, které může vést k selhání elektroinstalace. Nesprávné utažení často způsobuje uvolnění kontaktu, což podporuje vznik galvanické koroze vodičů a zvyšuje odpor spoje.
Jak připojit měděné a hliníkové vodiče s ohledem na krouticí moment
| Typ svorky | Průměr vodiče (mm²) | Doporučený krouticí moment (Nm) |
|---|---|---|
| Svorka Al/Cu standard | 1,5-6 | 2,5-3,0 |
| Svorka Al/Cu heavy-duty | 10-16 | 5,0-6,0 |
| Svorka s cupal vložkou | 1,5-10 | 3,0-4,5 |
Tip: Při připojení hliníkových vodičů doporučuji použít antioxidační pastu na hliník a zajistit precizní odizolování vodičů. Použití cupal přechodového materiálu ve svorce výrazně snižuje riziko galvanické koroze a zlepšuje dlouhodobou spolehlivost spoje.
Rizika, problémy a nejčastější chyby při spojování mědi a hliníku
Při spojování měděných a hliníkových vodičů v elektroinstalaci hrozí řada rizik, která mohou vést k selhání spoje a ohrozit bezpečnost celého systému. Nesprávné spojení často vzniká kvůli nevhodnému materiálu, nedostatečnému dotažení svorek nebo absenci ochranných vrstev.
Oxidace hliníku
Oxidace hliníku vytváří na povrchu vodiče nevodivou vrstvu, která zhoršuje vodivost spoje a zvyšuje jeho elektrický odpor. Tento jev je častý při nedostatečném odizolování vodičů a absenci antioxidační pasty na hliník, což může způsobit přehřívání.
Galvanická koroze
Přímý kontakt mědi a hliníku bez použití přechodových materiálů, například cupalu, vyvolává galvanickou korozi vodičů. Tento elektrochemický proces vede k degradaci spoje a může způsobit jeho úplné selhání během provozu.
Rozdílná tepelná roztažnost
Tepelná roztažnost hliníku je přibližně o 35 % větší než u mědi, což při nesprávném dotažení svorky nebo nevhodném krouticím momentu svorky oslabuje mechanickou pevnost spoje a zvyšuje riziko uvolnění kontaktu.
Nejčastější chyby, kterým byste se měli vyvarovat při spojování měděných a hliníkových vodičů, jsou:
- Přímé spojení bez přechodové vrstvy nebo antioxidační pasty
- Nedostatečné dotažení svorek Al/Cu
- Použití nevhodných svorek bez certifikace pro Al/Cu spoje
- Nepřesné odizolování vodičů vedoucí k oxidaci a korozi
Tip: Správný postup připojení mědi a hliníku v elektroinstalaci zahrnuje použití vhodných přechodových materiálů a pravidelnou údržbu elektrických spojů, aby se předešlo problémům s galvanickou korozí a oxidací.
Údržba a kontrola spojů měděných a hliníkových vodičů
Údržba a kontrola spojů měděných a hliníkových vodičů je klíčová pro dlouhodobou spolehlivost elektroinstalace. Pravidelná kontrola zabraňuje selhání spoje a minimalizuje riziko galvanické koroze vodičů.
Frekvence kontrol
Doporučená frekvence kontrol je každých 1-2 roky, přičemž se zaměřte zejména na rozvaděče, kde dochází k připojení měděných a hliníkových vodičů. Pravidelné prohlídky pomáhají odhalit uvolněné svorky Al/Cu a zamezit selhání spojů.
Kontrolní checklist
Při kontrole spojů použijte kontrolní checklist zahrnující:
- vizuální kontrolu oxidace a koroze na kontaktech
- dotažení svorek včetně dodržení správného krouticího momentu svorky
- ověření správného odizolování vodičů a použití antioxidační pasty na hliník či cupal přechodového materiálu
- kontrolu známek přehřívání spoje
Tip: Na co si dát pozor: častou chybou je nedostatečné dotažení svorek, které vede k mikropohybům a zvyšuje riziko galvanické koroze vodičů. Tento návod na spojení hliníkových a měděných vodičů pomáhá prodloužit životnost spojů a zajistit bezpečný provoz elektroinstalace.
Alternativní metody spojování měděných a hliníkových vodičů
Alternativní metody spojování měděných a hliníkových vodičů zahrnují svařování, lisování a speciální mechanické spoje. Svařování umožňuje pevné a trvalé spojení mědi a hliníku, ale vyžaduje přesné technické vybavení a zkušenosti, což omezuje jeho využití v běžné elektroinstalaci. Lisování představuje další metodu, kdy se vodiče spojí tlakem a speciálními lisovacími svorkami, často doplněnými cupal přechodovým materiálem a antioxidační pastou na hliník, aby se minimalizovala galvanická koroze vodičů.
Mechanické spoje využívají svorky Al/Cu s pečlivým dodržením správného krouticího momentu svorky a precizním odizolováním vodičů. Tyto metody jsou vhodné, pokud nelze použít tradiční pájení nebo šroubování, avšak je nutné se vyvarovat typických chyb při spojování měděných a hliníkových vodičů, například nedostatečného utažení nebo absence ochranných prostředků proti oxidaci.
- Svařování nabízí nejpevnější spoj, ale není vhodné pro domácí instalace.
- Lisování je rychlé a bezpečné, vyžaduje speciální svorky a materiály.
- Mechanické spoje poskytují flexibilitu, ale vyžadují správný postup a údržbu.
Pro správné připojení měděných a hliníkových vodičů v elektroinstalaci doporučuji volit metodu dle dostupnosti nástrojů a požadované trvanlivosti spoje.
Časté dotazy
Jak dlouhý má být odizolovaný konec vodiče pro spojení mědi a hliníku?
Odizolovaný konec vodiče by měl být dlouhý přibližně 10-15 mm, aby bylo možné bezpečně umístit vodič do svorky bez poškození.
Je možné spojit měděný a hliníkový vodič v běžné svorce na měď?
Ne, běžné svorky určené pouze pro měď nejsou vhodné, protože nezabraňují galvanické korozi a mohou způsobit selhání spoje.
Co je to antioxidační pasta a proč ji používáme při spojování hliníku a mědi?
Antioxidační pasta snižuje oxidaci hliníku na povrchu vodiče, čímž zlepšuje vodivost spoje a prodlužuje jeho životnost.
Jaké jsou doporučené krouticí momenty pro dotažení svorek Al/Cu?
Doporučené krouticí momenty se liší podle velikosti svorek, například malé svorky 1,2-1,5 Nm, střední 2,0-2,5 Nm a velké až 4,0 Nm.
Jak často je třeba kontrolovat spoje měděných a hliníkových vodičů?
Doporučuje se provádět kontrolu spojů každých 1-2 roky, především v elektrických rozvaděčích, aby se předešlo selhání způsobenému korozí nebo uvolněním.
Jaký typ svorkovnice je nejvhodnější pro spojení měděných a hliníkových vodičů?
Použijte speciální svorkovnici určenou pro Al/Cu spoje, například WAGO svorky s označením Al+Cu, které zajišťují správný kontakt a minimalizují riziko oxidace.
Jak správně připravit hliníkový vodič před spojením s měděným?
Hliníkový vodič je třeba odizolovat na délku 10-12 mm a očistit od oxidové vrstvy pomocí brusného papíru nebo speciálního čističe před aplikací antioxidační pasty.
Jaký je správný postup mechanického dotažení svorky při spojení Al a Cu vodičů?
Dotažení proveďte podle výrobce svorky, obvykle s krouticím momentem 2,0 až 2,5 Nm, aby byl kontakt pevný, ale nedošlo k poškození vodiče.
Jaký je význam použití antioxidační pasty při spojování mědi a hliníku?
Antioxidační pasta zabraňuje vzniku oxidů na kontaktních plochách, čímž snižuje odpor spoje a prodlužuje jeho životnost, aplikujte ji v tenké vrstvě na očištěné vodiče.
Jaké jsou nejčastější chyby při spojování měděných a hliníkových vodičů?
Mezi časté chyby patří použití nevhodných svorek, nedostatečné očištění vodičů, chybné dotažení svorek a vynechání antioxidační pasty, což vede ke špatnému kontaktu a korozivním problémům.
Je možné použít cupal jako přechodový materiál pro spojení mědi a hliníku?
Ano, cupal je slitina mědi a hliníku, která se používá jako spojovací prvek, protože má kompatibilní elektrické a mechanické vlastnosti pro bezpečné spojení obou materiálů.
Jak často je doporučeno kontrolovat spoje mezi měděnými a hliníkovými vodiči?
Kontrola by měla probíhat minimálně jednou ročně, zejména u venkovních nebo zatěžovaných instalací, aby se včas odhalily známky oxidace nebo uvolnění spoje.
