Schéma zapojení a typy RJ45 zásuvek s krimpováním konektorů

Správné zapojení RJ45 zásuvek a precizní krimpování konektorů jsou klíčové pro stabilní a rychlou síťovou komunikaci. Seznámíte se s nejčastějšími typy zásuvek a detailním pinoutem, který odpovídá standardům T568A a T568B. Díky tomu zvládnete instalaci kabeláže, která minimalizuje chyby a zaručí bezproblémový přenos dat.

Jak zapojit RJ45 zásuvku krok za krokem

Pro správné zapojení RJ45 zásuvky je nezbytné přesně odizolovat kabel v délce 4 až 8 cm, uspořádat vodiče podle standardu T568A nebo T568B a pečlivě zakrimpovat konektor krimpovacími kleštěmi. Tento postup zajistí spolehlivé spojení a optimální funkčnost sítě, ať už používáte kabel RJ45 kategorie CAT5E nebo CAT6.

Příprava kabelu a odizolování

Správné odizolování kabelu RJ45 je základem kvalitního zapojení. Doporučená délka odizolování pláště kabelu se pohybuje mezi 4 a 8 cm, což umožňuje dostatečnou manipulaci s jednotlivými vodiči bez poškození. Při odstraňování pláště je třeba postupovat opatrně, aby nedošlo k přestřižení nebo poškození vnitřních vodičů. Nejvhodnější je použít speciální nástroj na odizolování, který přesně odstraní izolaci bez zásahu do jádra vodiče.

1. Změřte a označte délku 4-8 cm od konce kabelu.
2. Pomocí odizolovacího nástroje opatrně odstraňte plášť kabelu bez narušení vnitřních vodičů.
3. Oddělte jednotlivé vodiče a narovnejte je pro snadnější uspořádání podle barevného schématu.

Tip: Při práci s kabely CAT6 buďte obzvlášť opatrní, protože mají silnější plášť a pevnější vodiče, které se hůře narovnávají.

Uspořádání vodičů podle standardů T568A a T568B

Existují dva hlavní standardy pro barevné uspořádání vodičů v RJ45 zásuvce: T568A a T568B. Oba definují pořadí osmi vodičů, které ovlivňuje kompatibilitu a funkci sítě. Standard T568B je v České republice nejčastěji používaný, zatímco T568A se využívá tam, kde je potřeba kompatibilita se staršími instalacemi nebo v některých veřejných sítích.

Pořadí vodičů u T568B je: bílá/oranžová, oranžová, bílá/zelená, modrá, bílá/modrá, zelená, bílá/hnědá, hnědá.

Pořadí vodičů u T568A je: bílá/zelená, zelená, bílá/oranžová, modrá, bílá/modrá, oranžová, bílá/hnědá, hnědá.

1. Rozvrhněte vodiče podle zvoleného standardu (T568A nebo T568B).
2. Ujistěte se, že jsou vodiče rovné a bez zkroucení.
3. Zkraťte vodiče na stejnou délku, cca 1,5 cm od odizolování pláště.

Tip: Dodržení správného konektor RJ45 pinoutu podle vybraného standardu je klíčové pro správnou funkci sítě. Smíchání standardů na obou koncích kabelu způsobí problémy s připojením.

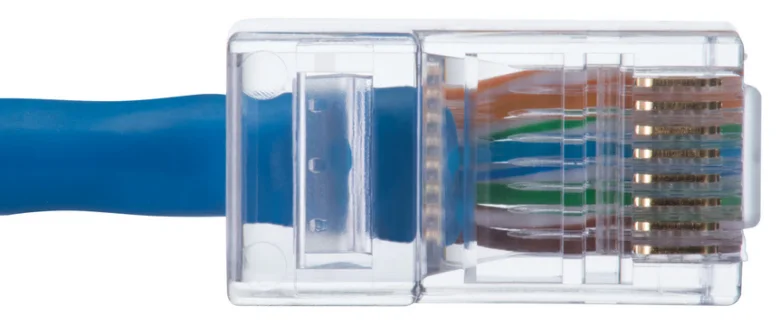

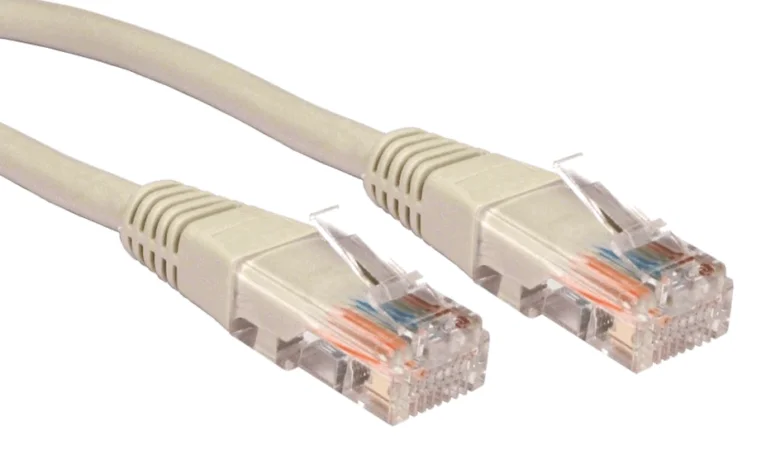

Krimpování konektoru krok za krokem

Krimpování konektoru RJ45 spočívá v pevné fixaci vodičů do konektoru pomocí krimpovacích kleští. Správné zasunutí vodičů a použití správného nástroje výrazně zvyšuje spolehlivost a životnost spojení.

1. Vložte vodiče do konektoru RJ45 podle připraveného schématu, aby dosáhly až na konec kontaktů.
2. Zkontrolujte, že plášť kabelu zasahuje do konektoru a izolace vodičů je na správném místě.
3. Umístěte konektor do krimpovacích kleští a stiskněte pevně, aby se kontakty propíchly izolaci vodičů a spojily je s pinem.
4. Po krimpování proveďte kontrolu vizuálně i pomocí síťového testeru, který ověří správnost zapojení a funkčnost kabelu.

Tip: Používání kvalitních krimpovacích kleští RJ45 minimalizuje riziko špatného kontaktu a zkratek.

> Varování: Častá chyba při zapojování RJ45 zásuvek je příliš krátké nebo naopak příliš dlouhé odizolování pláště kabelu, což vede k uvolnění vodičů nebo špatnému kontaktu v konektoru. Dbejte na přesnost délky a správné uspořádání vodičů podle doporučených standardů.

Pro koho se tento postup hodí: Tento návod je ideální pro instalatéry a kutily, kteří chtějí zajistit profesionální zapojení datové zásuvky. Není vhodný pro úplné začátečníky bez základních nástrojů a zkušeností, protože nesprávné krimpování může poškodit kabel nebo zařízení.

Typy RJ45 zásuvek a jejich vlastnosti

RJ45 zásuvky se liší podle konstrukce a způsobu instalace, což ovlivňuje jejich použití v různých sítích. V této sekci představím základní druhy zásuvek, jejich rozměry a výhody, které pomohou vybrat správný konektor pro vaše zapojení RJ45 a krimpování konektorů.

Klasické RJ45 zásuvky

Klasické RJ45 zásuvky patří k nejčastěji používaným konektorům v domácích i firemních sítích. Mají kompaktní rozměry přibližně 21,5 × 11,7 × 8,1 mm a obsahují pružinové kontakty, které zajišťují pevné a spolehlivé spojení s konektorem RJ45. Tyto zásuvky jsou kompatibilní se síťovými kabely CAT5E i CAT6 a používají se tam, kde není potřeba modulární montáž. Díky jednoduchému designu usnadňují krimpování RJ45 a standardní zapojení podle konektoru RJ45 pinout. Typické zapojení vychází ze schématu podle standardů T568A a T568B, přičemž správné zapojení RJ45 zásuvky zaručuje bezchybné přenosy dat.

Keystone jacky a modulární zásuvky

Keystone jacky představují modulární RJ45 zásuvky určené pro montáž do stěn, rozvodných panelů nebo instalačních krabic. Tento typ zásuvky má větší flexibilitu díky možnosti jednoduché výměny a připojení kabelů pomocí punch-down nástroje, který umožňuje rychlé a čisté připojení vodičů bez nutnosti krimpování konektorů. Keystone jacky jsou vhodné pro profesionální instalace a často se používají v kombinaci s patch panely. Materiál konektoru bývá odolný plast s pozlacenými kontakty pro lepší vodivost. Modulární konstrukce umožňuje jednoduché zapojení RJ45 i podle schématu zapojení RJ45 konektoru typ A a typ B, což usnadňuje instalaci i servis.

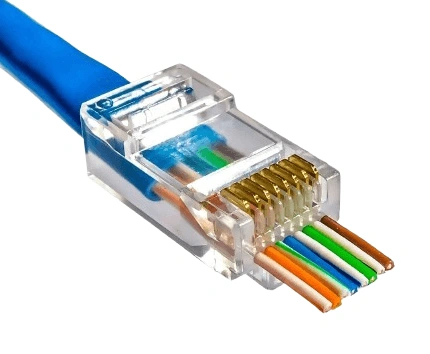

Průchozí (pass-through) vs standardní konektory RJ45

Průchozí konektory RJ45 umožňují procházení vodičů skrz konektor, což zjednodušuje kontrolu správného pořadí vodičů při krimpování. Tento typ konektoru se často používá při zapojení síťových kabelů CAT5E a CAT6, kde je potřeba rychlé a přesné zakončení kabelů. Naopak standardní konektory mají vodiče pevně ukončené uvnitř konektoru a neumožňují jejich průchod, což vyžaduje větší preciznost při krimpování RJ45. Výhodou průchozích konektorů je rychlejší instalace a snazší identifikace chybného zapojení. Standardní konektory jsou zase spolehlivější v dlouhodobém použití v náročných podmínkách.

Tip: Při krimpování RJ45 konektorů se často podceňuje správné dodržení konektor RJ45 pinout, což může způsobit nestabilní nebo nefunkční síťové připojení. Pro domácí použití je vhodné používat průchozí konektory kvůli jednoduchosti montáže, zatímco pro profesionální instalace jsou lepší keystone jacky s punch-down připojením.

Rozdíly mezi zapojením RJ45 podle T568A a T568B spočívají hlavně v pořadí vodičů, přičemž T568B je v Česku nejčastější standard. Výběr správného typu zásuvky a správné zapojení RJ45 zásuvky je klíčové pro spolehlivou síťovou komunikaci.

Schéma zapojení RJ45 konektorů podle standardů T568A a T568B

Schéma zapojení RJ45 konektorů podle standardů T568A a T568B představuje základní znalost pro správné zapojení síťových kabelů CAT5E a CAT6. Přesné barevné schéma pinů zajistí stabilní přenos dat a kompatibilitu s různými typy RJ45 zásuvek, což výrazně usnadňuje krimpování RJ45 konektorů.

Popis pinů RJ45 konektoru

RJ45 konektor obsahuje osm pinů číslovaných od 1 do 8, které odpovídají jednotlivým vodičům uvnitř síťového kabelu. Každý pin má specifickou funkci v přenosu dat:

Barevné kódování pomáhá snadno identifikovat jednotlivé páry vodičů při krimpování RJ45 konektorů a minimalizuje riziko chyby při zapojení.

Rozdíly mezi T568A a T568B

Hlavní rozdíl mezi schématy T568A a T568B spočívá v pořadí zapojení oranžového a zeleného páru. Standard T568A přiřazuje oranžový pár na piny 3 a 6, zatímco T568B obrací tuto posloupnost a oranžový pár je na pinech 1 a 2.

Tento rozdíl ovlivňuje kompatibilitu kabelů a zásuvek. V České republice je preferované zapojení T568B díky jeho širšímu rozšíření v průmyslu. Použití stejného standardu na obou koncích kabelu zaručuje správnou funkci sítě, zatímco smíšené zapojení způsobuje křížené spoje, které slouží jen pro speciální účely. Při krimpování RJ45 konektorů tedy doporučuji držet se T568B, pokud není zadáno jinak.

Tip: Častou chybou je zaměnit pořadí barevného kódu, což vede k nesprávnému zapojení a problémům s přenosem dat. Proto vždy pečlivě kontrolujte pinout podle zvoleného standardu.

Postup krimpování RJ45 konektorů na síťový kabel

Postup krimpování RJ45 konektorů na síťový kabel vyžaduje přesnost a správné nástroje, aby bylo zapojení RJ45 spolehlivé a funkční. V následujících podsekcích najdete detailní návod, jak správně připravit vodiče, použít krimpovací kleště a otestovat hotový kabel.

Výběr vhodných krimpovacích kleští

Pro krimpování RJ45 konektorů na datové kabely CAT5E, CAT6 nebo CAT6A je nezbytné zvolit správné krimpovací kleště. Tyto nástroje musí umožnit pevné stlačení konektoru a zároveň správně stisknout jednotlivé piny na vodiče. Krimpovací kleště se liší podle typu kabelu a konektoru – některé mají univerzální hlavu, jiné jsou specializované právě na CAT6 nebo CAT6A pro zachování kvality signálu. Při práci s kabely vyšších kategorií doporučuji použít kleště s jemným nastavením síly krimpování, aby nedošlo k poškození vodičů nebo izolace. Správné krimpovací kleště zajistí pevnou fixaci vodičů v konektoru RJ45 a tím i dlouhodobou spolehlivost spojení.

Správná délka odizolování vodičů

Při přípravě síťového kabelu RJ45 je zásadní správně odizolovat plášť i jednotlivé vodiče. Doporučená délka odizolování pláště kabelu pro zasunutí do konektoru je 4-8 cm. Příliš krátké odizolování komplikuje správné usazení vodičů a nezajišťuje plášť kabelu pod patkou konektoru, což zvyšuje riziko uvolnění spoje. Naopak příliš dlouhé odizolování, kdy jsou vodiče příliš dlouhé a volné, může způsobit šum a zhoršení signálu. Izolace jednotlivých vodičů se většinou neodstraňuje úplně, pouze se odstraní vrchní plášť kabelu, aby nedošlo k poškození kovového jádra. Správná délka a technika odizolování je jedním z klíčových kroků pro kvalitní krimpování RJ45 konektorů.

Řešení problémů při krimpování a testování

Při krimpování RJ45 konektorů se často objevují chyby, které vedou k nefunkčnímu kabelu. Mezi nejčastější patří nesprávné pořadí vodičů podle konektoru RJ45 pinout, nedostatečné zatlačení vodičů do konektoru nebo špatné zajištění pláště kabelu. Pro eliminaci těchto problémů doporučuji vždy používat síťový tester po ukončení krimpování, který ověří správnost zapojení i funkčnost spoje. Pokud test ukáže nesoulad, je třeba zkontrolovat pořadí vodičů a případně kabel znovu překrimpovat. Dalším častým problémem je poškození izolace vodičů během krimpování, což může vést k rušení signálu. Vždy proto věnujte pozornost správnému umístění vodičů a použijte kvalitní krimpovací kleště.

1. Odizolování kabelu – opatrně odstraňte plášť délky 4-8 cm, izolaci jednotlivých vodičů nechte neporušenou.
2. Uspořádání vodičů – podle schématu konektoru RJ45 pinout pečlivě seřaďte vodiče.
3. Zasunutí vodičů – plášť kabelu zajistěte pod patkou konektoru a vodiče pevně zatlačte až na doraz.
4. Krimpování – použijte vhodné krimpovací kleště pro pevné spojení vodičů s piny konektoru.
5. Testování – ověřte funkčnost kabelu pomocí síťového testeru.

Tip: Pro správné krimpování RJ45 konektorů je klíčové zajistit, aby plášť kabelu byl pevně fixován pod patkou konektoru. Tím zabráníte nechtěnému vytržení vodičů a zvýšíte odolnost spoje vůči mechanickému namáhání. Na co si dát pozor: nepřetlačujte vodiče během krimpování, aby nedošlo k poškození izolace, což může způsobit zkraty nebo šum v síti.

Nejčastější chyby při zapojování a testování RJ45 kabelů

Při zapojování RJ45 kabelů se často opakují chyby, které zpomalují instalaci a vedou k nefunkčnosti sítě. Přesné dodržení schématu zapojení RJ45 konektoru a správné krimpování jsou klíčové pro spolehlivý přenos dat.

Typické chyby při krimpování

Mezi nejčastější chyby při krimpování RJ45 konektorů patří zaměnění standardů T568A a T568B, které mají odlišné pořadí vodičů. Nesprávné pořadí vodičů způsobuje nefunkčnost kabelu, protože signály se nemohou správně přenášet. Další častou chybou je nedostatečné odizolování vodičů – příliš krátké či příliš dlouhé odstranění izolace vede k špatnému kontaktu uvnitř konektoru. Nerovné vodiče, které nejsou rovnoměrně zasunuté do pinů konektoru, způsobují přerušení spojení a zvýšený odpor. Špatné zasunutí vodičů do konektoru může také vést k tomu, že některé piny nebudou vůbec kontaktovat vodič.

Tip: Používejte krimpovací kleště RJ45 s přesným nastavením a vždy dodržujte konektor RJ45 pinout podle zvoleného standardu. Před krimpováním zkontrolujte správné zapojení RJ45 zásuvky podle schématu zapojení RJ45 konektoru typ A a typ B.

Testování funkčnosti kabelu

Použití síťového testeru je základním krokem po dokončení zapojení a krimpování RJ45 kabelu. Tester ověří propojení vodičů v kabelu, tedy správné pořadí všech 8 vodičů podle zvoleného standardu (T568A nebo T568B). Kromě správného zapojení dokáže detekovat zkrat, přerušení nebo křížení vodičů, což jsou časté chyby vznikající při krimpování nebo špatném odizolování.

Testování síťového kabelu CAT5E nebo CAT6 je nezbytné pro zajištění kvalitního přenosu dat a minimalizaci výpadků sítě. Při testu je vhodné zkontrolovat také kvalitu konektorů RJ45 a pevnost jejich uchycení.

Tip: Testujte kabel vždy po zapojení a před uvedením do provozu, abyste předešli náročným opravám později. Pokud tester ukáže chybu, vraťte se k zapojení RJ45 a zkontrolujte zejména pořadí vodičů a kvalitu krimpování.

• nesprávné pořadí vodičů vede k nefunkčnosti kabelu
• nedostatečné odizolování způsobuje špatný kontakt
• nerovné nebo nedostatečně zasunuté vodiče přerušují spojení
• testování kabelu pomáhá odhalit chyby a potvrdit správné zapojení

Díky dodržení těchto kroků výrazně snížíte riziko problémů s připojením a zajistíte stabilní a rychlou síť.

Kategorie kabelů RJ45 a jejich rychlostní parametry

Kategorie kabelů RJ45 určují maximální přenosovou rychlost a dosah signálu, což zásadně ovlivňuje kvalitu vaší sítě. Při zapojení RJ45 je proto důležité zvolit správný typ síťového kabelu, který odpovídá požadovaným parametrům a prostředí.

Kategorie Cat5 a Cat5E

Kabely kategorie Cat5 představují starší standard s podporou rychlostí do 100 Mbps na vzdálenost až 100 metrů, což dnes často nestačí pro moderní aplikace. Vylepšený síťový kabel CAT5E již umožňuje přenos dat rychlostí až 1 Gbps (gigabit za sekundu) na vzdálenost do 100 metrů. Cat5E je nejčastěji používaný kabel pro domácí i kancelářské sítě díky spolehlivému výkonu a kompatibilitě s běžnými konektory RJ45. Pro správné zapojení RJ45 zásuvek a krimpování RJ45 konektorů je u Cat5E důležité dodržet konektor RJ45 pinout podle standardu, aby se zabránilo rušení signálu a ztrátám rychlosti.

Kategorie Cat6 a vyšší

Síťový kabel CAT6 dosahuje přenosových rychlostí až 10 Gbps na vzdálenost do 55 metrů, což je ideální pro náročné aplikace, jako je streaming ve vysokém rozlišení nebo profesionální datové přenosy. Vyšší kategorie Cat6A prodlužuje tuto vzdálenost na 100 metrů a zlepšuje stínění signálu proti elektromagnetickému rušení. Kabely Cat7 a Cat8 nabízejí ještě vyšší rychlosti a pokročilé stínění, přičemž Cat8 podporuje až 40 Gbps na krátké vzdálenosti do 30 metrů, vhodné pro datová centra a průmyslové instalace. Typy RJ45 zásuvek používané u těchto kabelů musí odpovídat jejich specifikacím a správné krimpování RJ45 konektorů je klíčové pro zachování integrity přenosu.

Použití stíněných a nestíněných kabelů a konektorů RJ45

Použití stíněných a nestíněných kabelů a konektorů RJ45 závisí na prostředí a požadavcích na kvalitu přenosu dat. Rozdíl mezi UTP, FTP a STP kabely a odpovídajícími konektory určuje jejich odolnost vůči elektromagnetickému rušení a vhodnost pro různé aplikace v sítích s kabely CAT5E nebo CAT6.

Charakteristika UTP kabelů

UTP kabely (Unshielded Twisted Pair) jsou nestíněné kabely, které obsahují jednotlivé páry vodičů kroucené dohromady bez dalšího stínění. Tento typ kabelu je standardem pro běžné domácí a kancelářské sítě díky dostatečné ochraně proti rušení přirozenou kroucenou konstrukcí. UTP kabely jsou kompatibilní s většinou typů RJ45 zásuvek a konektorů, které nevyžadují speciální stíněné provedení. Použití UTP kabelu se doporučuje tam, kde je elektromagnetické rušení minimální, například v domácnostech nebo menších kancelářích.

Vlastnosti FTP a STP kabelů

FTP (Foiled Twisted Pair) kabely mají každý pár vodičů chráněný fólií, která poskytuje základní stínění proti elektromagnetickému rušení. STP (Shielded Twisted Pair) kabely jdou dále a stíní každý pár vodičů samostatně, což výrazně zvyšuje odolnost proti rušení z okolních zdrojů. Stíněné konektory RJ45 jsou nezbytné pro zachování integrity stínění při krimpování a zapojení RJ45 do sítě. Použití FTP a STP kabelů se doporučuje v rušných prostředích, například průmyslových provozech nebo blízko silnoproudých zařízení, kde může dojít k degradaci signálu u běžných UTP kabelů.

Tip: Pro správné krimpování RJ45 konektorů je nutné použít odpovídající typ konektoru podle kabelu (stíněný pro FTP/STP, nestíněný pro UTP), jinak se ztratí účinnost stínění a dojde k zhoršení přenosu.

Výběr mezi stíněnými vs nestíněnými kabely RJ45 ovlivňuje kvalitu signálu a stabilitu připojení. Pro běžné domácí použití s kabely CAT5E nebo CAT6 postačuje UTP kabel s nestíněnými konektory, kdežto v náročnějších podmínkách je vhodné zvolit FTP nebo STP kabely se stíněnými konektory. Správné zapojení RJ45 A a B podle schématu konektoru a pečlivé krimpování zajistí maximální výkon sítě.

Časté dotazy

Jaký je rozdíl mezi zapojením RJ45 podle standardů T568A a T568B?

T568A a T568B se liší prohozením oranžového a zeleného páru vodičů. V ČR je preferován T568B. Pro správnou funkci musí být použit stejný standard na obou koncích kabelu.

Jak správně odizolovat kabel RJ45 před krimpováním?

Odizolujte vnější plášť kabelu na délku 4-8 cm tak, aby vodiče zůstaly nepoškozené a jednotlivé vodiče se neodizolovávají, protože kontakty konektoru prorazí izolaci.

Kdy použít průchozí (pass-through) RJ45 konektor?

Průchozí konektory umožňují procházení vodičů, což usnadňuje krimpování, ale mají vyšší cenu a nižší odolnost než standardní konektory.

Jaké krimpovací kleště jsou vhodné pro kabely kategorie Cat6?

Použijte krimpovací kleště určené speciálně pro kabely Cat6, které zajistí pevné a správné spojení bez poškození vodičů.

Jak otestovat správnost zapojení RJ45 kabelu?

Použijte síťový tester, který kontroluje propojení všech 8 vodičů, správné pořadí a nepřítomnost zkratů či přerušení, světla musí blikat ve stejném pořadí na obou koncích kabelu.

Jaký je správný postup při krimpování RJ45 konektoru na kabel?

Nejprve odizolujte asi 2 cm kabelu, rozložte vodiče podle schématu, vložte je do konektoru a poté pevně stiskněte krimpovací kleště v jednom kroku.

Jaké typy RJ45 zásuvek existují podle způsobu montáže?

Existují zásuvky na omítku, pod omítku a na lištu, liší se montážním způsobem a vhodností pro různé instalace.

Jak určit, zda použít stíněný nebo nestíněný RJ45 kabel a konektor?

Použijte stíněný kabel a konektor (STP) v prostředí s vysokým elektromagnetickým rušením, jinak postačí nestíněný (UTP).

Co znamená průchozí (pass-through) RJ45 konektor a kdy je vhodný?

Průchozí konektor umožňuje vodiče prostrčit konektorem, usnadňuje správné pořadí vodičů a je vhodný pro rychlé krimpování.

Jak zapojit RJ45 zásuvku podle standardu T568B krok za krokem?

Postupujte podle barevného schématu: bílá/oranžová, oranžová, bílá/zelená, modrá, bílá/modrá, zelená, bílá/hnědá, hnědá; vodiče správně narovnejte a zasuňte do zásuvky.

Jaké jsou nejčastější chyby při zapojování RJ45 kabelů a jak jim předejít?

Časté chyby jsou špatné pořadí vodičů, nedostatečné odizolování nebo nedostatečné zakrimpování; vždy dodržujte standardy a používejte kvalitní nástroje.

Jaký vliv má délka odizolování kabelu na kvalitu spoje?

Optimální délka odizolování je cca 2 cm; příliš krátké odizolování ztěžuje správné zapojení, příliš dlouhé může způsobit rušení a poškození vodičů.
