Jak správně určit proud elektromotoru podle technické tabulky
Správné určení jmenovitého proudu elektromotoru je klíčové pro jeho bezpečný a efektivní provoz. Pomocí tabulek lze jednoduše vypočítat proud motoru na základě třífázového výkonu a příkonu. Následující postup vám pomůže rychle a přesně najít správné hodnoty pro váš elektromotor.
📝 Ve zkratce
- Jmenovitý proud elektromotoru lze vypočítat z volnoběžného proudu pomocí tabulkových procent.
- Doporučená doba běhu motoru před měřením proudu je 0,5-1 hodina pro motory do 100 kW.
- Výkon motoru souvisí s rozměry, zejména průměrem hřídele a počtem párů pólů.
- Zdánlivý výkon třífázového motoru se počítá jako S = U × I × √3, kde U je napětí a I proud.
- Hmotnost motoru může pomoci odhadnout výkon, například 7-9 kg/kW při 3000 ot/min.
Jak zjistit volnoběžný proud a jeho význam pro určení jmenovitého proudu
Volnoběžný proud elektromotoru (Ixx) je proud, který motor odebírá při chodu bez zatížení. Správné určení této hodnoty vyžaduje měření po doporučené době běhu motoru, aby byly výsledky stabilní a přesné. Pro motory do 100 kW se volnoběžný proud měří po 0,5 až 1 hodině provozu, což umožňuje přesný výpočet jmenovitého proudu motoru nezbytného pro správný výběr a provoz.
Co je volnoběžný proud a jak se měří
Volnoběžný proud (Ixx) označuje proud motoru při chodu bez jakéhokoliv zatížení, tedy kdy motor nepracuje mechanicky. Měření proudu elektromotoru se provádí pomocí vhodného měřicího přístroje po době běhu, která u motorů do 100 kW činí 0,5 až 1 hodinu. Tato doba běhu umožňuje, aby se motor zahřál na provozní teplotu a proud dosáhl ustálené hodnoty. Správné měření Ixx je základem pro následný výpočet proudu motoru, protože hodnota volnoběžného proudu ovlivňuje určení jmenovitého proudu a tím i celkový třífázový příkon motoru.
| Výkon motoru (kW) | Doporučená doba běhu (hodiny) |
|---|---|
| do 100 | 0,5-1,0 |
| 100-300 | 1,0-2,0 |
| nad 300 | 2,0 a více |
Význam volnoběžného proudu při určování jmenovitého proudu
Volnoběžný proud je klíčovým parametrem pro určení jmenovitého proudu elektromotoru (Inom). Jmenovitý proud představuje hodnotu, při které motor pracuje optimálně s ohledem na účinnost elektromotoru a jeho životnost. Přesné měření a výpočet proudu motoru podle těchto dat zajišťuje správný výběr jističů, ochranných prvků a správné dimenzování elektrické sítě. Nesprávné stanovení jmenovitého proudu může vést k přetížení motoru nebo neefektivnímu provozu, proto je měření volnoběžného proudu nezbytné pro správný třífázový výkon výpočet a celkové řízení spotřeby energie.
Použití tabulek pro určení jmenovitého proudu elektromotoru
Tabulka proudu elektromotoru obsahuje procentuální hodnoty volnoběžného proudu, které slouží k určení jmenovitého proudu motoru. Jmenovitý proud (Inom) představuje maximální proud, který motor smí trvale odebírat při plném zatížení. Výpočet proudu elektromotoru podle tabulky parametrů vychází ze známé hodnoty volnoběžného proudu (Ixx) a přidruženého procenta z tabulky.
Návod na výpočet proudu elektromotoru podle údajů v tabulce
- Změřte nebo vyhledejte volnoběžný proud (Ixx) motoru, například 5 A.
- Najděte v tabulce proudu elektromotoru procentuální hodnotu odpovídající volnoběžnému proudu, například 40 %.
- Vypočítejte jmenovitý proud podle vzorce: Inom = Ixx / (procentuální hodnota / 100), tedy 5 A / 0,4 = 12,5 A.
- Ověřte, zda zjištěný jmenovitý proud odpovídá požadavkům motoru a jeho účinnosti.
Tabulka procentuálních hodnot volnoběžného proudu
| Typ motoru | Procento volnoběžného proudu (%) |
|---|---|
| Malý motor | 30-50 |
| Střední motor | 35-45 |
| Velký motor | 40-60 |
Tip: Pro správný výpočet je nezbytné použít přesné hodnoty z technické dokumentace motoru, protože nesprávné určení proudu může vést k přetížení nebo neefektivnímu provozu. Tento postup se hodí především pro třífázové motory, kde je znalost jmenovitého proudu klíčová pro výpočet třífázového příkonu a výkonu elektromotoru.
Výpočet proudu z technických parametrů a napětí
Výpočet proudu elektromotoru vychází ze vztahu pro zdánlivý výkon S, který se u třífázového motoru vypočítá podle vzorce S = U × I × √3, kde U je napětí, I jmenovitý proud motoru a √3 je koeficient pro třífázový systém. Pro příklad při napětí 380 V a proudu 12,5 A je zdánlivý výkon přibližně 8,2 kW.
Aktivní výkon motoru (P) se vypočítá jako součin zdánlivého výkonu, účinnosti (η) a účiníku (cos φ), tedy P = S × η × cos φ. Tento vztah umožňuje přesněji určit skutečný příkon a tím i správný proud při provozu.
Postup výpočtu proudu elektromotoru podle tabulky parametrů

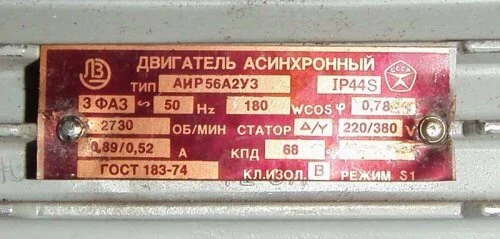

- Zjistěte z tabulky napětí U a jmenovitý proud I motoru
- Vypočítejte zdánlivý výkon S = U × I × √3
- Upravte výkon pomocí účinnosti a účiníku pro získání aktivního výkonu
- Pro výpočet proudu z příkonu použijte I = P / (U × √3 × cos φ × η)
Tip: Při měření proudu elektromotoru se často používá jmenovitý proud z tabulky jako referenční hodnota, ale skutečný proud může být vyšší při rozběhu nebo přetížení. To je nutné při výpočtech zohlednit.
Interpretace tabulek proudu pro různé typy elektromotorů
Interpretace tabulek proudu pro různé typy elektromotorů vyžaduje znalost specifik každého motoru a parametrů uvedených v technických listech. Správné čtení tabulek umožňuje přesný výpočet jmenovitého proudu motoru a optimalizaci jeho provozu.
Tabulky proudu pro střídavé motory
Střídavý motor používá tabulky, kde jsou uvedeny hodnoty napětí, proud motoru výpočet, účinitel výkonu (cos φ) a účinnost elektromotoru. Tyto parametry slouží pro přesný třífázový příkon výpočet a určení maximálního zatížení motoru. Správně přečíst proud elektromotoru z tabulky výrobce znamená zohlednit jmenovitý proud motoru při daném napětí a účiníku.
| Napětí (V) | Účiník | Jmenovitý proud (A) | Účinnost (%) |
|---|---|---|---|
| 230 | 0,85 | 7,8 | 89 |
| 400 | 0,88 | 4,5 | 90 |
| 690 | 0,90 | 2,6 | 91 |
Tabulky proudu pro stejnosměrné motory
Stejnosměrný motor vyžaduje jiné parametry, převážně přímé měření proudu a napětí. Výpočet proudu elektromotoru zde zahrnuje hodnoty potřebné k řízení otáček a točivého momentu. Tabulka proudu elektromotoru obsahuje často provozní proud, spouštěcí proud a maximální proud pro bezpečný provoz.
| Napětí (V) | Provozní proud (A) | Spouštěcí proud (A) |
|---|---|---|
| 48 | 12 | 30 |
| 110 | 8 | 25 |
Tabulky proudu pro servo a krokové motory
Servo motor a krokový motor používají specifické tabulky proudu, které ovlivňují přesnost řízení polohy i výkon. Proud v těchto tabulkách je klíčový pro udržení správného točivého momentu a minimalizaci přehřívání motoru.
Odborná rada: Pro správné určení proudu z tabulky použijte hodnoty odpovídající provoznímu režimu motoru, protože nepřesné čtení může vést k poddimenzování nebo přetížení zařízení.
Dopady provozních podmínek na proud elektromotoru
Pro správné určení jmenovitého proudu elektromotoru podle tabulky je nezbytné zohlednit provozní podmínky, které ovlivňují skutečný proudový odběr a tím i výkon motoru. Teplota prostředí, vlhkost, prach a vibrace mění elektrické parametry motoru a mohou způsobit odchylky od hodnot uvedených v technických tabulkách výrobce. Níže jsou uvedeny klíčové faktory, které je třeba při výpočtu a měření proudu zohlednit.
Vliv teploty na proud elektromotoru
Optimální provozní teplota prostředí pro většinu třífázových asynchronních motorů je do 40 °C. Při této teplotě odpovídá jmenovitý proud hodnotám uvedeným v katalogu výrobce. Při zvýšení teploty nad tuto hranici může dojít k nárůstu proudu až o 5-10 % na každých 10 °C, což zvyšuje tepelnou zátěž vinutí a snižuje účinnost elektromotoru. Například motor s jmenovitým proudem 12,5 A může při 50 °C odebírat až 13,1-13,8 A. Proto je nezbytné používat tepelnou ochranu, která motor odpojí při překročení mezních teplot a zabrání tak poškození izolace a zkrácení životnosti.
Vliv vlhkosti a prachu na proudové charakteristiky
Vysoká relativní vlhkost nad 70 % a přítomnost prachu zvyšují odpor izolačních materiálů vinutí a zhoršují chlazení motoru. To vede ke zvýšení volnoběžného i zatěžovacího proudu, typicky o 5-15 % oproti suchým podmínkám. Zvýšený proud způsobuje větší tepelné zatížení a může vyvolat falešné hodnoty při měření proudu. Pro správné určení proudu elektromotoru podle tabulky je proto nutné upravit hodnoty nebo provádět měření za standardizovaných podmínek. V náročných provozech je doporučená pravidelná údržba, zahrnující čištění motoru a kontrolu těsnění, aby se minimalizovalo pronikání vlhkosti a prachu.
- Změřte teplotu okolí před určením proudu z tabulky
- Používejte tepelnou ochranu s nastavením podle jmenovitého proudu
- Minimalizujte vlhkost a prach v prostoru motoru pravidelným čištěním a údržbou
- Provádějte měření proudu elektromotoru po zahřátí motoru, ideálně po 0,5-1 hodině běhu
Tip: Pro správné určení proudu elektromotoru podle tabulky je nutné nejen znát jmenovitý proud, ale také přizpůsobit výpočet aktuálním provozním podmínkám, zejména teplotě a vlhkosti, které mohou zvýšit odběr proudu až o 10-15 % oproti standardním hodnotám.
Jak měřit proud elektromotoru v terénu
Pro praktické měření proudu elektromotoru v terénu se standardně používají klešťové ampérmetry a měřicí můstky. Klešťový ampérmetr umožňuje bezdotykové měření proudu až do rozsahu několika stovek ampérů, což výrazně zvyšuje bezpečnost a usnadňuje manipulaci bez nutnosti přerušení obvodu. Měřicí můstek poskytuje vyšší přesnost měření, ale vyžaduje přímé zapojení do elektrického obvodu, proto je nezbytné dodržovat přísná bezpečnostní opatření včetně použití izolačních rukavic a ochranných pomůcek.
Při měření proudu elektromotoru v terénu je nezbytné dodržet následující postupy a zásady:
- Zajistit stabilní provozní podmínky motoru, tedy nechat motor běžet minimálně 30 minut u motorů do 100 kW a 1-2 hodiny u motorů nad 100 kW, aby se proud ustálil a měření bylo přesné
- Použít měřicí přístroj s vhodným rozsahem pro jmenovitý proud motoru, například klešťový ampérmetr s přesností ±1 % a odpovídajícím rozsahovým stupněm
- Dodržovat bezpečnostní pravidla při práci s elektrickými zařízeními, včetně izolace, ochranných pomůcek a vypnutí motoru před připojením měřicích přístrojů
- Měřit proud na všech třech fázích třífázového motoru pro kontrolu vyváženosti zátěže a vyloučení asymetrie, která může signalizovat poruchu nebo nesprávné zapojení
- Porovnat naměřené hodnoty s jmenovitým proudem uvedeným v technické tabulce výrobce, přičemž je třeba zohlednit volnoběžný proud motoru a jeho procentuální podíl na jmenovitém proudu pro správný výpočet
Jak měřit nebo vypočítat proud elektromotoru podle tabulky technických dat
Správný proud elektromotoru určíte porovnáním naměřených hodnot s jmenovitým proudem (Inom) uvedeným v technické tabulce výrobce. Tabulky typicky obsahují údaje o jmenovitém napětí, proudu, výkonu a účiníku (cosΦ), které umožňují přesný výpočet třífázového příkonu a výkonu motoru. Pro výpočet zdánlivého výkonu (S) použijte vzorec S = U Inom √3, kde U je napětí ve voltech a Inom jmenovitý proud v ampérech. Aktivní výkon (P1) se pak vypočítá jako P1 = U Inom √3 cosΦ η, kde η je účinnost motoru.
Při určování jmenovitého proudu z tabulky je nutné vzít v úvahu volnoběžný proud (Ixx), který představuje proud motoru bez zatížení. Jmenovitý proud se vypočítá podle vztahu Inom = Ixx / (Ixx jako % Inom), například pokud je volnoběžný proud 40 % jmenovitého proudu a Ixx = 5 A, pak Inom = 12,5 A. Tento postup zvyšuje přesnost určení skutečného zatížení motoru při provozu.
Častá chyba: Měření proudu bez dostatečné doby ustálení motoru vede k nepřesným výsledkům, protože proud se během rozběhu výrazně liší od jmenovitého. Proto doporučuji dodržet minimální dobu běhu motoru před měřením, která závisí na výkonu motoru.
Pro koho se to hodí: Tento způsob měření a výpočtu proudu je vhodný pro údržbáře a elektrikáře pracující s třífázovými asynchronními motory v průmyslových provozech. Naopak není ideální pro přesné řízení servomotorů nebo krokových motorů, kde jsou potřeba speciální měřicí přístroje a metody.
Přesnost měření je klíčová pro správné vyhodnocení stavu motoru a jeho zatížení, proto je vhodné používat kalibrované přístroje a vždy ověřit výsledky s technickou dokumentací.
Vliv stáří a opotřebení motoru na proudové charakteristiky
Stárnutí elektromotoru a opotřebení jeho vinutí či ložisek způsobují nárůst volnoběžného proudu (Ixx), který může vzrůst až o 10-20 % během 5 až 10 let provozu bez adekvátní údržby. Vyšší volnoběžný proud znamená zvýšené ztráty energie a zkresluje výpočet jmenovitého proudu (Inom) podle katalogových tabulek, které uvádějí hodnoty pro nový motor. Proto je nezbytné při výpočtu proudu elektromotoru z technických dat zohlednit aktuální stav motoru a nevyužívat výhradně výrobní údaje.
Pravidelná údržba, zahrnující kontrolu izolačního stavu vinutí, mazání ložisek a odstranění nečistot, pomáhá udržet volnoběžný proud v rozmezí maximálně 40-50 % jmenovitého proudu. Překročení této hranice signalizuje opotřebení, které negativně ovlivňuje účinnost elektromotoru a přesnost měření proudu. Častou chybou je ignorování tohoto faktoru, což vede k nesprávnému výpočtu třífázového příkonu a následně k nevhodnému dimenzování jističů a tepelných ochran.
Jak určit proud elektromotoru podle tabulky a výkonnostních parametrů
Při určování správného proudu elektromotoru podle tabulky je nezbytné vycházet nejen z jmenovitého proudu uvedeného v katalogu, ale také z aktuálního volnoběžného proudu změřeného za provozních podmínek po době běhu 0,5 až 1 hodiny u motorů do 100 kW. Tento přístup umožňuje korigovat hodnotu Inom podle skutečného stavu motoru, což zvyšuje spolehlivost a bezpečnost provozu. V případě motorů nad 100 kW se doporučuje doba běhu před měřením prodloužit na 1-2 hodiny.
Tip: Pro provozní motory starší než 5 let doporučuji pravidelně kontrolovat volnoběžný proud a porovnávat jej s hodnotami z tabulek výrobce. Pokud Ixx přesahuje 50 % Inom, je vhodné provést servisní zásah nebo zvážit výměnu motoru, protože zvýšený proud zvyšuje riziko přetížení a poškození.
Tento postup se hodí pro motory s běžným provozem a pravidelnou údržbou. Naopak u motorů provozovaných v extrémních podmínkách (vysoká prašnost, vlhkost, vibrace) nebo bez pravidelné údržby nemusí být tabulkové hodnoty proudu relevantní a je nutné využít měření a diagnostiku na místě.
Dodržení těchto zásad zajistí přesné určení jmenovitého proudu, správný výpočet třífázového příkonu a optimální nastavení ochranných prvků podle skutečných parametrů motoru.
Příklady výpočtů proudu pro AC, DC a speciální motory podle tabulek
Při určování správného proudu elektromotoru podle tabulky výrobce je třeba znát typ motoru a jeho základní parametry. U třífázového AC motoru se proud (I) vypočítá pomocí vzorce zahrnujícího zdánlivý výkon (S), napětí (U) a účiník (cos φ). Tento výpočet je klíčový pro správný výběr jističe i kabeláže. DC motor vyžaduje přímé měření nebo odečtení proudu z tabulky přímo podle jmenovitého napětí a výkonu, protože jeho proud nezávisí na fázích.
Servo a krokové motory mají často v tabulkách uvedeny maximální proudy i provozní hodnoty, které je nutné respektovat pro správný provoz a řízení. Pro přesný výpočet proudu elektromotoru podle údajů v tabulce je nutné vždy vzít v úvahu i účinnost elektromotoru a případné ztráty.
Návod na výpočet proudu elektromotoru podle údajů v tabulce
| Typ motoru | Napětí (V) | Výkon (kW) | Jmenovitý proud (A) | Vzorec / metrika |
|---|---|---|---|---|
| Třífázový AC motor | 380 | 8,2 | 12,5 | I = S / (√3 × U × cos φ), S ≈ P / η |
| DC motor | 24 | 0,12 | 5 | I = P / U |
| Servo/krokový motor | 48 | 0,5 | 10 | Hodnota z tabulky, max. proud dle výrobce |
Tip: Při výpočtu třífázového příkonu je nutné správně určit účinnost elektromotoru, protože vlivem ztrát bývá skutečný proud o 5-10 % vyšší než teoretický. Častá chyba je používat jmenovitý proud bez zohlednění zatížení, což vede k poddimenzování jističe nebo kabelu.
Pro koho se to hodí: tento postup je vhodný zejména pro projektanty a údržbáře, kteří potřebují rychle určit proud motoru z technických tabulek. Pro koho NE: není vhodný pro motorsety s nestandardními provozními podmínkami, kde je lepší měření přímo na místě.
Časté dotazy a odpovědi k určení proudu elektromotoru
Otázka: Jak se vypočítá výkon elektromotoru?
Výkon elektromotoru se počítá podle vzorce P = U × I × √3 × cosΦ × η, kde U je napětí, I proud, cosΦ účiník a η účinnost motoru. Například při U=400 V, I=10 A, cosΦ=0,9 a η=0,85 je výkon přibližně 5,3 kW.
Otázka: Jak vypočítat proud z příkonu třífázového motoru?
Proud se vypočítá podle vzorce I = P / (U × √3 × cosΦ × η), kde P je příkon motoru, U napětí, cosΦ účiník a η účinnost. Pro motor s příkonem 7 kW, U=400 V, cosΦ=0,85 a η=0,9 vychází proud kolem 12 A.
Otázka: Jak se počítá proud elektromotoru podle tabulky?
Jmenovitý proud motoru se určuje z tabulky výrobce, kde je uveden volnoběžný proud a procentuální hodnota zatížení. Příklad: volnoběžný proud 4 A a 40 % zatížení znamenají jmenovitý proud 10 A.
Otázka: Jaká je doporučená doba běhu motoru před měřením proudu?
Pro přesné měření proudu se doporučuje nechat motor běžet minimálně 30 minut u motorů do 100 kW a 1-2 hodiny u větších pro stabilizaci teploty a proudových hodnot.
Otázka: Jaké měřicí přístroje se používají k měření proudu elektromotoru v terénu?
Nejčastěji se používají klešťové ampérmetry, které umožňují bezdotykové měření, a měřicí můstky pro přesné stanovení odporu vinutí motoru.
Otázka: Jak ovlivňuje teplota jmenovitý proud motoru?
Při provozní teplotě do 40 °C je proud stabilní, ale vyšší teplota může zvýšit proudové zatížení až o 10-15 % a zvyšuje riziko přehřátí.
Otázka: Jak stáří motoru ovlivňuje proudové charakteristiky?
S narůstajícím stářím stoupá volnoběžný proud z důvodu opotřebení vinutí, což zkresluje výpočet jmenovitého proudu a signalizuje nutnost údržby.
Otázka: Jak určit proud servo motoru podle tabulky?
Tabulky pro servo motory uvádějí maximální proudové limity podle polohy a točivého momentu, proto je nutný výpočet podle specifikací výrobce.
Otázka: Jak správně přečíst proud z tabulky výrobce elektromotoru?
Je třeba znát typ motoru, jmenovité napětí a provozní podmínky; tabulka uvádí volnoběžný proud v procentech, z kterých lze vypočítat jmenovitý proud.
Otázka: Jaké jsou základní typy elektromotorů a jak ovlivňují určení proudu?
Střídavé, stejnosměrné, servo a krokové motory mají různé proudové charakteristiky a tabulky, což ovlivňuje metodu výpočtu a měření proudu.
Otázka: Jak ovlivňuje vlhkost proudové charakteristiky motoru?
Vysoká vlhkost může zvýšit proudové zatížení o 5-10 % kvůli kondenzaci a korozi, což zvyšuje riziko poruchy a vyžaduje pravidelnou kontrolu.
Otázka: Je možné určit proud motoru přímo z jeho hmotnosti?
Hmotnost motoru slouží jako orientační údaj, například 7-9 kg na 1 kW při 3000 ot/min, ale pro přesný výpočet proudu je nutné použít tabulková data a technické parametry.
