Jak funguje asynchronní motor: princip, vlastnosti a provoz

Asynchronní motor patří mezi nejrozšířenější typy elektrických motorů díky své jednoduché konstrukci a spolehlivému provozu. Pracuje na principu indukce, kdy rotor – často ve formě kotvy nakrátko – se otáčí pomaleji než magnetické pole statoru. Tento motor nachází široké uplatnění zejména v průmyslu, kde se často používají varianty jako kroužkový asynchronní motor či třífázový motor.

Princip fungování asynchronního motoru

Asynchronní motor přeměňuje elektrickou energii na mechanickou pomocí elektromagnetické indukce mezi statorem a rotorem. Stator vytváří točivé magnetické pole, které indukuje elektrický proud v rotoru. Tento indukovaný proud způsobuje otáčení rotoru, který se však otáčí pomaleji než magnetické pole statoru – tento rozdíl v otáčkách nazýváme skluz a typicky dosahuje hodnoty 1-5 % při plném zatížení. Skluz je nezbytný pro vznik momentové charakteristiky motoru a jeho provozní vlastnosti.

Co je to asynchronní motor a jak funguje?

Asynchronní motor je třífázový motor, jehož princip fungování spočívá v elektromagnetické indukci mezi statorem a rotorem. Stator vytváří točivé magnetické pole, které svým pohybem indukuje v rotoru elektrický proud. Ten vzniká díky skluzu – rotor se otáčí pomaleji než točivé magnetické pole, což je zásadní podmínka pro vznik elektromagnetické síly, která motoru dodává točivý moment. Skluz (s) se vyjadřuje vzorcem s = (n_s – n_r) / n_s, kde n_s jsou otáčky magnetického pole a n_r otáčky rotoru. Typická hodnota skluzu u motorů s kotvou nakrátko je 1-5 % při plném zatížení. Asynchronní motory mají jednoduché zapojení motoru a jsou oblíbené díky spolehlivosti a nízkým nákladům na údržbu.

Jaký je rozdíl mezi synchronním a asynchronním motorem?

Hlavní rozdíl mezi synchronním a asynchronním motorem spočívá v otáčkách rotoru vzhledem k magnetickému poli statoru. Synchronní motor má rotor, který se otáčí přesně synchronně s točivým magnetickým polem statoru, což znamená nulový skluz. Asynchronní motor naopak vyžaduje skluz přibližně 1-5 %, protože rotor musí „zaostávat“ za polem, aby v něm mohl indukovat elektrický proud a vytvářet točivý moment. Synchronní motor proto bývá složitější a často využívá komutátory či sběrací kroužky, zatímco asynchronní motor, zejména s kotvou nakrátko, má jednodušší konstrukci bez těchto komponent, což zvyšuje jeho odolnost a snižuje náklady na údržbu.

Tip: U kroužkového asynchronního motoru lze skluz upravovat pomocí odporů v rotoru, což usnadňuje startování a ovládání momentové charakteristiky. U motorů s kotvou nakrátko je startovací proud vyšší, proto je vhodné použít měkký startér nebo vhodné zapojení motoru pro snížení nárazového proudu při spuštění.

Konstrukce a typy asynchronních motorů

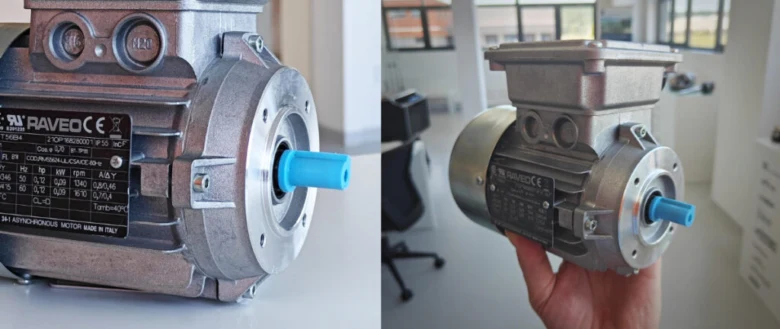

Asynchronní motor sestává ze statoru, rotoru, ložisek, hřídele a systému chlazení. Stator obsahuje vinutí, které při napájení střídavým proudem vytváří točivé magnetické pole s frekvencí odpovídající síťové frekvenci 50 Hz. Rotor může být typu kotva nakrátko, což znamená, že vodiče jsou tvořeny hliníkovými nebo měděnými tyčemi propojenými na koncích krátkými spojkami, nebo kroužkový rotor s vinutím připojeným přes kroužky a kartáče. Kotva nakrátko má jednodušší konstrukci, nižší výrobní náklady a minimální požadavky na údržbu, zatímco kroužkový asynchronní motor umožňuje regulaci startovacího proudu a momentu díky připojení odporů do rotoru.

Asynchronní motory se dělí na třífázové a jednofázové. Třífázové motory využívají třífázové napájení 230/400 V a generují stabilní točivé magnetické pole, což zajišťuje vyšší výkon a rovnoměrný chod. Typické otáčky pro 4-pólový třífázový motor při 50 Hz jsou 1500 ot/min s běžným skluzem 1-5 % při plném zatížení. Jednofázové motory, které jsou napájeny jednofázovým proudem, se používají v menších zařízeních, jako jsou domácí ventilátory nebo čerpadla, a mají nižší výkon i účinnost.

Tip: Při instalaci motoru s kotvou nakrátko je nezbytné správně dimenzovat startovací proud a použít spouštěcí metody jako zapojení hvězda-trojúhelník nebo softstartéry, aby nedošlo k přetížení elektrické sítě. Častou chybou je podcenění tohoto kroku, což vede k nadměrnému proudovému nárazu a zkrácení životnosti motoru.

Provozní teplota asynchronního motoru se obvykle pohybuje do 80 °C, přičemž vinutí má izolaci třídy F (maximální teplota 105 °C). Chlazení zajišťuje ventilátor na hřídeli, který odvádí teplo vzniklé elektrickými ztrátami. Otáčky motoru lze regulovat pouze omezeně bez použití frekvenčního měniče; ten umožňuje plynulou změnu otáček v rozsahu 0-100 %. Motor s kroužkovým rotorem navíc umožňuje regulaci momentu při rozběhu připojením odporů do rotoru.

Asynchronní motory jsou vysoce spolehlivé díky absenci komutátoru a kartáčů (v případě kotvy nakrátko), což snižuje potřebu údržby. Nicméně pravidelná kontrola ložisek, mazání a měření izolačního odporu vinutí je nezbytná pro prevenci poruch. Pro ochranu motoru se používají termická relé a proudové chrániče nastavené podle jmenovitého proudu.

Pro koho se asynchronní motor hodí: pro průmyslové aplikace s požadavkem na spolehlivý a efektivní pohon, kde je dostupné třífázové napájení a není potřeba složitá regulace otáček bez frekvenčního měniče.

Pro koho není vhodný: pro aplikace vyžadující přesnou a plynulou regulaci otáček bez použití frekvenčního měniče nebo tam, kde je dostupné pouze jednofázové napájení a vyšší výkon.

Provozní parametry a výkon asynchronního motoru

Asynchronní motory jsou široce využívané díky své jednoduchosti a spolehlivosti. Jejich výkon se pohybuje od 0,75 kW až do 5 MW, přičemž běžné napájecí napětí je 230/400 V. Typické otáčky motoru závisí na počtu pólů a frekvenci napájení, přičemž například u 4-pólového třífázového motoru dosahují přibližně 1500 ot/min. Účinnost těchto motorů se pohybuje mezi 85 a 95 %, což je důležité pro jejich provozní vlastnosti.

Výpočet otáček a skluz

Otáčky rotoru (n) asynchronního motoru vypočítáme podle vzorce n = (60 × f) / p × (1 – s), kde f je frekvence napájení v hertzích, p je počet pólových párů a s je skluz. Skluz udává rozdíl mezi synchronními otáčkami a skutečnými otáčkami rotoru, typicky kolem 2-5 %. Pro 4-pólový motor s frekvencí 50 Hz a skluzem 3 % je vypočtená otáčka n = (60 × 50) / 2 × (1-0,03) = 1500 × 0,97 = 1455 ot/min.

Tip: Při měření výkonu asynchronního motoru si dejte pozor na správné zapojení motoru – špatné zapojení může negativně ovlivnit jeho momentovou charakteristiku a účinnost. Kroužkový asynchronní motor a kotva nakrátko se liší v zapojení rotoru, což má vliv na startovací proud a chování motoru při zátěži.

Funkce chlazení a provozní teplota

Provozní teplota asynchronního motoru bývá obvykle do 80 °C, což umožňuje dlouhodobý a spolehlivý provoz bez nadměrného opotřebení. Izolace vinutí, vyrobená z mědi a opatřená třídu F, odolává teplotám až do 105 °C, což poskytuje dostatečnou rezervu pro krátkodobé přetížení. Chlazení asynchronního motoru zajišťuje ventilátor umístěný na hřídeli, který přivádí vzduch přímo na kryt motoru a odvádí tak vzniklé teplo. Tento systém chlazení je klíčový pro udržení optimálních provozních vlastností asynchronního motoru, zejména u třífázových motorů s kotvou nakrátko a kroužkových asynchronních motorů, kde správná teplota ovlivňuje momentovou charakteristiku a účinnost. Správná funkce chlazení je proto nezbytná pro bezpečný a efektivní provoz motoru bez rizika přehřátí nebo poškození izolace vinutí.

Regulace otáček a řízení asynchronního motoru

Regulace otáček asynchronního motoru je bez použití frekvenčního měniče značně omezená. Tradiční třífázový motor s kotvou nakrátko má pevně danou rychlost otáčení, která závisí na frekvenci napájecího napětí a počtu pólů. Pro přesné řízení otáček je proto nezbytné využití frekvenčního měniče, který umožňuje plynulou regulaci otáček v rozsahu 0-100 % tím, že mění frekvenci a napětí přiváděné do motoru.

U kroužkového asynchronního motoru je navíc možné regulovat moment při rozběhu pomocí přídavných odporů v rotoru. Tento způsob zapojení umožňuje lepší kontrolu startovacích proudů a zvyšuje provozní vlastnosti asynchronního motoru zejména v aplikacích s vysokými nároky na rozběhový moment.

Výhody regulace otáček asynchronního motoru s frekvenčním měničem:

• Plynulá změna otáček bez ztráty výkonu
• Snížení startovacího proudu u motorů s kroužkovým rotorem
• Lepší přizpůsobení momentové charakteristiky zátěži
• Úspora energie při částečném zatížení

Pro přesnou regulaci a optimalizaci provozních vlastností asynchronního motoru doporučuji vždy zvážit použití frekvenčního měniče, zejména v náročnějších aplikacích.

Údržba a ochrana asynchronních motorů

Údržba asynchronních motorů

Údržba asynchronních motorů je jednodušší než u synchronních motorů nebo kroužkových asynchronních motorů díky absenci komutátoru a kartáčů. Pravidelné kontroly musí zahrnovat ložiska, protože jejich opotřebení zvyšuje tření a může způsobit přehřátí motoru, které negativně ovlivňuje momentovou charakteristiku a účinnost motoru. Mazání ložisek je třeba provádět podle výrobních doporučení, obvykle každých 500 až 1000 provozních hodin, aby se prodloužila životnost motoru a minimalizovalo riziko poruch. Sledování teploty vinutí je klíčové, provozní teplota by neměla překročit 80 °C, přičemž maximální povolená teplota izolace vinutí třídy F je 105 °C. Pravidelné měření izolačního odporu vinutí, ideálně minimálně jednou za 6 měsíců, pomáhá předcházet elektrickým poruchám a zajišťuje bezpečný provoz třífázového motoru.

Ochrana asynchronních motorů

Ochrana motoru se realizuje pomocí termických relé nastavených na jmenovitý proud motoru, která vypínají zařízení při přetížení, a proudových chráničů, které detekují nebezpečné proudové úniky a zabraňují elektrickým nehodám. U motorů s kotvou nakrátko je obvyklé použití těchto ochranných prvků zejména při spouštění, kdy startovací proud dosahuje 5-7násobku jmenovitého proudu. Správná ochrana prodlužuje životnost motoru a zajišťuje stabilní momentovou charakteristiku během provozu.

• Kontrolujte ložiska pravidelně každých 500 až 1000 hodin provozu a provádějte mazání dle výrobce
• Sledování teploty vinutí by mělo být kontinuální, teplota nesmí překročit 80 °C
• Měřte izolační odpor vinutí minimálně jednou za půl roku, ideálně pomocí megohmmetru
• Používejte termická relé nastavená na jmenovitý proud a proudové chrániče pro spolehlivou ochranu motoru

Tip: Častou chybou je zanedbání pravidelného mazání ložisek, což vede k jejich předčasnému opotřebení a zvýšenému riziku přehřátí motoru. Údržba asynchronních motorů je vhodná pro většinu průmyslových i domácích aplikací, ale u zařízení s extrémními provozními nároky, kde je vyžadována přesná momentová charakteristika, se doporučuje zvážit použití synchronních motorů.

Výhody, nevýhody a provozní vlivy asynchronních motorů

Asynchronní motor patří mezi nejpoužívanější elektromotory díky své jednoduché konstrukci a vysoké spolehlivosti. Výhody těchto motorů vyvažují některé provozní nevýhody, které je nutné zohlednit při jejich nasazení. Vibrace a hluk jsou významné faktory ovlivňující životnost a provozní parametry motoru.

Výhody asynchronních motorů

Asynchronní motor se vyznačuje nízkou pořizovací cenou a jednoduchým zapojením, zejména u třífázového motoru s kotvou nakrátko. Absence komutátoru a sběracích kroužků snižuje nároky na údržbu a zvyšuje spolehlivost provozu. Robustní konstrukce a odolnost vůči přetížení zajišťují životnost často přesahující 20 000 provozních hodin. Momentová charakteristika motoru s kotvou nakrátko umožňuje stabilní rozběh s momentem až 2-3násobkem jmenovitého, což je vhodné pro většinu průmyslových aplikací. Kroužkový asynchronní motor nabízí regulaci startovacího proudu a momentu pomocí přídavných odporů v rotoru, což zlepšuje rozběhové vlastnosti u těžkých zátěží.

Nevýhody a provozní vlivy asynchronních motorů

Omezená regulace otáček bez frekvenčního měniče představuje hlavní nevýhodu, protože skluz motoru při plném zatížení je typicky 1-5 %, což omezuje přesnost nastavení otáček. Vibrace a hluk vznikající během provozu motoru dosahují hladiny 70-85 dB, což může negativně ovlivnit mechanickou životnost ložisek a komfort pracovního prostředí. Mechanické opotřebení a únavu materiálu zvyšuje zejména nerovnoměrné uložení motoru nebo zanedbaná údržba ložisek. Pro minimalizaci těchto vlivů je nezbytné zajistit pevné a vyrovnané uložení motoru, pravidelnou kontrolu a mazání ložisek. Dále je nutné chránit motor před přetížením a teplotními výkyvy; provozní teplota by neměla překročit 80 °C, přičemž maximální povolená teplota izolace vinutí dosahuje 105 °C (třída izolace F). Přehřátí a nadměrné vibrace snižují účinnost motoru, která se běžně pohybuje mezi 85-95 %.

Tip: Častou chybou je poddimenzování motoru vzhledem k zátěži, což vede k nadměrnému skluzu a přehřívání. Doporučuji vždy zvolit motor s výkonovou rezervou minimálně 10 % nad maximální požadavek.

Pro koho se asynchronní motor hodí: pro aplikace s konstantními otáčkami a standardním průmyslovým zatížením, kde je klíčová nízká pořizovací cena a spolehlivost. Pro koho není vhodný: pro zařízení vyžadující přesnou a plynulou regulaci otáček bez použití frekvenčního měniče nebo pro aplikace s velmi nízkou hlučností a vibracemi.

Příklady použití asynchronních motorů

Asynchronní motory jsou díky své jednoduché konstrukci a spolehlivosti široce využívány v průmyslu pro pohon různých zařízení. Typické příklady použití asynchronního motoru zahrnují pohon dopravníků, ventilátorů, čerpadel, kompresorů a obráběcích center. Tyto motory často pracují jako třífázové motory s kotvou nakrátko, které poskytují vhodnou momentovou charakteristiku pro plynulý rozběh a provoz.

Díky možnosti snadného zapojení motoru do automatizovaných systémů se asynchronní motory běžně integrují s PLC a průmyslovými sběrnicemi, což umožňuje přesné řízení a monitoring. Proto se používají asynchronní motory v průmyslu právě pro jejich spolehlivost, účinnost a jednoduchost ovládání.

• Pohon dopravníků v logistice a výrobě
• Ventilátory pro větrání a chlazení
• Čerpadla v technologiích kapalných médií
• Kompresory v pneumatických systémech
• Obráběcí centra se sofistikovaným řízením PLC

Pokročilé metody spouštění asynchronních motorů a jejich vliv na provoz

Metody spouštění asynchronních motorů výrazně ovlivňují jejich provozní vlastnosti, zejména startovací proud a životnost. Hvězda-trojúhelník je tradiční způsob zapojení motoru, který snižuje startovací proud přibližně 5-7× oproti přímému zapojení na trojúhelník. Tento postup je vhodný zejména pro třífázové motory s kotvou nakrátko, kde se snížený proud projeví menším opotřebením kontaktů a vinutí.

Softstartéry představují modernější metodu, která plynule reguluje napětí při rozběhu, čímž ještě více snižuje startovací proud a zároveň minimalizuje mechanické namáhání hřídele a uložení motoru. Tato technologie je vhodná tam, kde je třeba chránit motor před prudkými nárazy, například u kroužkových asynchronních motorů nebo v aplikacích s vysokými momentovými charakteristikami.

• Hvězda-trojúhelník snižuje startovací proud motoru 5-7× oproti přímému startu
• Softstartér snižuje startovací proud a zároveň omezuje opotřebení motoru díky plynulému rozběhu
• Volba metody závisí na typu motoru a požadavcích na provozní charakteristiky

Tip: Při častém spouštění motoru doporučuji využít softstartér, protože výrazně prodlužuje životnost a zlepšuje provozní vlastnosti asynchronního motoru.

Časté dotazy o asynchronních motorech

Otázka: Co je to asynchronní motor a jak funguje?

Asynchronní motor přeměňuje elektrickou energii na mechanickou pomocí elektromagnetické indukce mezi statorem a rotorem, kde rotor se otáčí s 1-5 % skluzem pomaleji než magnetické pole statoru.

Otázka: Jaký je rozdíl mezi synchronním a asynchronním motorem?

Synchronní motor má rotor otáčející se přesně synchronně s magnetickým polem statoru, zatímco asynchronní motor má rotor se skluzem 1-5 %, což znamená, že rotor otáčí se mírně nižšími otáčkami než točivé pole.

Otázka: Jak se vypočítají otáčky asynchronního motoru?

Otáčky rotoru lze spočítat podle vzorce n = (60 × f) / p × (1 – s), kde f je frekvence (50 Hz), p počet pólových párů a s skluz (typicky 0,01-0,05).

Otázka: Jaké jsou typické provozní teploty asynchronních motorů?

Provozní teplota bývá do 80 °C, přičemž maximální povolená teplota izolace vinutí je 105 °C (izolační třída F).

Otázka: Jaké jsou výhody asynchronních motorů?

Nízká pořizovací cena, jednoduchá konstrukce, vysoká spolehlivost a nízké nároky na údržbu jsou hlavní přednosti asynchronních motorů.

Otázka: Jaké jsou nevýhody asynchronních motorů?

Nevýhodou je omezená regulace otáček bez použití frekvenčního měniče a nižší účinnost u motorů s malým výkonem.

Otázka: Jaký je startovací proud asynchronního motoru?

Startovací proud dosahuje až 5-7násobku jmenovitého proudu, proto se často využívá zapojení hvězda-trojúhelník nebo softstartéry ke snížení zatížení sítě.

Otázka: Jaká je údržba asynchronního motoru?

Údržba zahrnuje pravidelnou kontrolu a mazání ložisek, monitorování teploty motoru a měření izolačního odporu vinutí pro prevenci poruch.

Otázka: Kde se asynchronní motory nejčastěji používají?

V průmyslu se využívají u třífázových motorů pro pohon čerpadel, ventilátorů, kompresorů a dopravníkových pásů.

Otázka: Jak funguje chlazení asynchronního motoru?

Motor se chlazuje ventilátorem připojeným k hřídeli, který odvádí teplo vznikající během provozu.

Otázka: Jaké jsou hlavní konstrukční typy asynchronních motorů?

Existují motory s kotvou nakrátko a kroužkové asynchronní motory, lišící se konstrukcí rotoru a možnostmi spouštění.

Otázka: Jak probíhá regulace otáček asynchronního motoru?

Otáčky se regulují změnou napájecí frekvence pomocí frekvenčních měničů, což umožňuje plynulé nastavení momentové charakteristiky.

Otázka: Jaký je princip elektromagnetické indukce v asynchronním motoru?

Stator vytváří rotující magnetické pole, které indukuje proud v rotoru, a tím vzniká magnetické pole rotoru způsobující jeho otáčení.

Otázka: Jaké jsou typické provozní parametry asynchronního motoru?

Napětí bývá 230/400 V, otáčky kolem 1500 ot/min při 50 Hz, a účinnost se pohybuje mezi 85 a 95 %.

Otázka: Jaké jsou pokročilé metody spouštění asynchronních motorů?

Používají se metody jako hvězda-trojúhelník, měkký startér nebo řízení napětí pro snížení startovacího proudu a mechanického namáhání.
