Jak správně připojit elektromotor 380V na 220V síť – návod
Připojení elektromotoru určeného pro 380V síť na běžnou 220V zásuvku vyžaduje správný postup a vhodné komponenty, například rozběhový kondenzátor. Bez správného zapojení může dojít k poškození motoru nebo jeho nedostatečnému výkonu. Naučte se, jak efektivně a bezpečně zvládnout tento převod napětí.
📌 To nejdůležitější
- Elektromotor 380V nelze přímo připojit na 220V bez úprav kvůli riziku přehřátí a snížení výkonu.
- Přepojení vinutí z trojúhelníku do hvězdy snižuje výkon motoru na cca 30 % a napětí na vinutí na 127 V.
- Použití rozběhového a běhového kondenzátoru umožňuje provoz motoru na jednofázové 220V síti s výkonovou ztrátou 30-50 %.
- Frekvenční měnič umožňuje plný výkon a regulaci otáček motoru na 220V síti, ale je finančně náročnější.
- Bezpečnostní opatření zahrnují jističe s motorovou charakteristikou, nadproudová relé a správné dimenzování kondenzátorů.

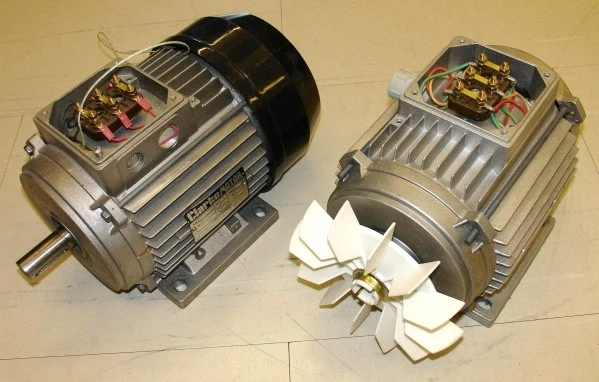

Jak přepojit vinutí elektromotoru z trojúhelníku do hvězdy pro provoz na 220V
Přepojení vinutí elektromotoru 380V z trojúhelníku do hvězdy umožňuje jeho provoz na běžné jednofázové síti 220V. Tento postup snižuje napětí na každé cívce vinutí přibližně na 127 V, což zároveň znamená pokles výkonu motoru na zhruba třetinu původní hodnoty. Před zapojením je nezbytné zkontrolovat typový štítek motoru a ověřit, zda takové přepojení výrobce povoluje.

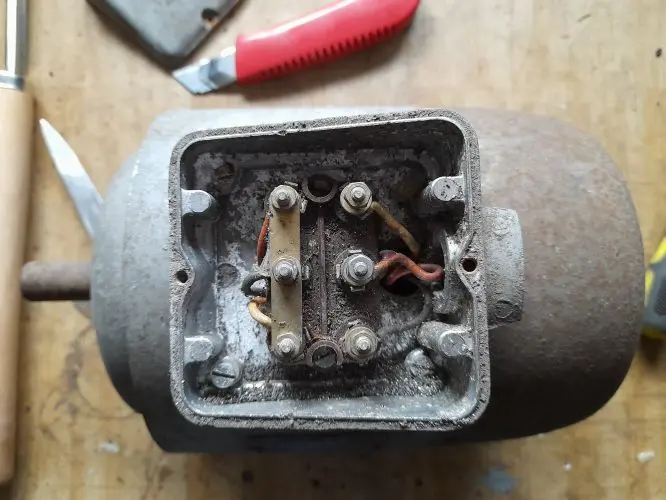

Princip zapojení do hvězdy a trojúhelníku
Elektromotory 380V mají vinutí zapojená buď do trojúhelníku, nebo do hvězdy. V zapojení do trojúhelníku (Δ) je na každou fázi přivedeno plné napětí 380 V. Při přepojení do hvězdy (Y) se vinutí připojí tak, že mezi jednotlivými cívkami vzniká spojení ve tvaru písmene Y. V tomto režimu napětí na každé cívce klesne na hodnotu přibližně 220 V děleno odmocninou ze tří, tedy asi 127 V. Proto lze motor zapojit do sítě 220V, pokud se přepojí jeho vinutí z trojúhelníku do hvězdy.
Vliv přepojení na výkon motoru
Přepojení vinutí z trojúhelníku do hvězdy snižuje výkon motoru přibližně na 30 % původního výkonu. To znamená, že motor 3 kW zapojený do hvězdy na 220V bude mít reálný výkon kolem 0,9 kW. Takové snížení výkonu je důsledkem poklesu napětí na vinutí, což ovlivňuje proud a točivý moment. Motor proto nemusí vyhovovat pro aplikace vyžadující plný výkon a je vhodný spíše pro lehčí provozy nebo nouzový provoz.
Kontrola typového štítku motoru

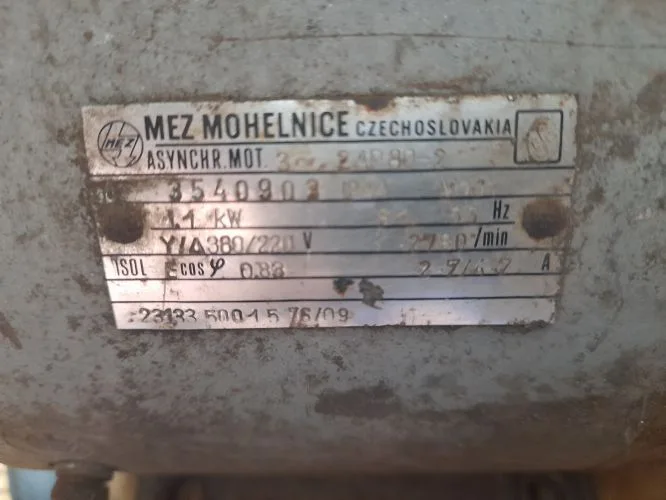

Před přepojením elektromotoru 380V na 220V je nezbytné zkontrolovat typový štítek motoru. Tento štítek uvádí, zda motor umožňuje změnu zapojení vinutí z trojúhelníku do hvězdy. Na štítku najdete označení jako „Y/Δ“ nebo informace o povolených napětích a zapojeních. Pokud tato data nejsou uvedena, přepojení není doporučeno, protože může dojít k poškození motoru nebo zkrácení jeho životnosti.
- Přepojení vinutí ztrojúhelníku do hvězdy snižuje napětí na vinutí na cca 127 V
- Tento postup snižuje výkon motoru asi na 30 % původní hodnoty
- Typový štítek musí potvrdit možnost přepojení vinutí
- Nevhodné přepojení může vést k přehřátí a poškození motoru
Tip: Pro provoz elektromotoru 380V na 220V s dostatečným výkonem doporučuji použít frekvenční měnič nebo jednofázový motor s rozběhovým kondenzátorem. Správné dimenzování kondenzátoru a znalost schématu zapojení kondenzátoru výrazně zlepší spolehlivost provozu.
Jak správně zapojit kondenzátory pro jednofázové připojení motoru 380V na 220V
Správné připojení elektromotoru 380V na jednofázovou síť 220V vyžaduje použití speciálních kondenzátorů, které umožní motoru správně fungovat. Následující postup vysvětlí, jak zapojit rozběhový a běhový kondenzátor, jak určit jejich kapacitu podle výkonu motoru a na co si dát pozor z hlediska bezpečnosti.
Funkce a význam kondenzátorů
Kondenzátory vytvářejí fázový posun mezi proudy v motorových vinutích, což je klíčové pro rozběh a chod jednofázového motoru s kondenzátorem na 220V. Tento fázový posun nahrazuje chybějící druhou fázi v jednofázové síti a umožňuje tak motoru roztočit se i při napájení ze standardní domácí zásuvky. Bez správného fázového posunu by motor 380V na 220V nefungoval nebo by se rychle přehříval.
Výpočet kapacity kondenzátorů podle výkonu motoru
Kapacita kondenzátoru se dimenzuje podle výkonu motoru pomocí vzorce:
| Výkon motoru (kW) | Kapacita kondenzátoru (μF) – běhový |
|---|---|
| 0,37 | 39 |
| 0,75 | 56 |
| 1,1 | 67 |
Vzorec pro výpočet kapacity běhového kondenzátoru je C = 64 × √P (kapacita v mikrofaradech, výkon v kW). Rozběhový kondenzátor má obvykle kapacitu 2-3× větší než běhový a je zapojen pouze na čas rozběhu motoru, poté se odpojuje. Tento poměr umožňuje motoru dostatečný moment k roztočení.

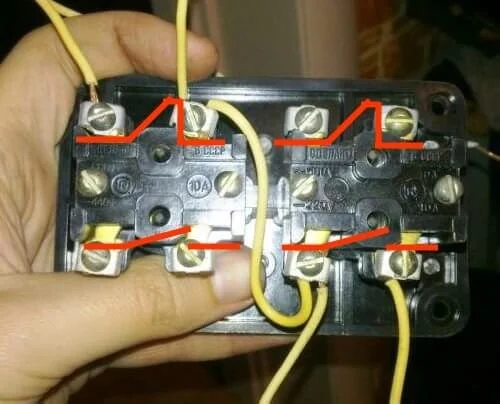

Postup zapojení kondenzátorů a bezpečnostní opatření
- Výběr kondenzátorů – podle výkonu motoru vyberte správné hodnoty běhového a rozběhového kondenzátoru podle dimenzování.
- Zapojení běhového kondenzátoru – připojte ho trvale paralelně k jedné z cívek motoru a napájení.
- Zapojení rozběhového kondenzátoru – připojte ho přes spínač nebo odpor pouze na rozběh motoru.
- Kontrola izolace a pevnosti spojů – zkontrolujte, zda jsou vodiče pevně a bezpečně připojeny.
- Zajištění vybíjení kondenzátorů – instalujte vybíjecí odpor, aby se kondenzátory po vypnutí motoru rychle vybijí a nedošlo k úrazu.
Tip: Při zapojení motoru 380V na 230V s kondenzátorem je třeba dbát na správné schéma zapojení kondenzátoru a respektovat maximální napětí kondenzátorů, aby nedošlo k jejich rychlému poškození.
Na co si dát pozor: Častou chybou je použití nevhodné kapacity kondenzátoru, což vede k přehřívání a nižšímu výkonu motoru. Také nezapojený nebo nesprávně zapojený rozběhový kondenzátor znemožňuje správný rozběh motoru.
Pro koho se to hodí: Tento způsob připojení je vhodný pro menší třífázové motory s výkonem do 2 kW, které je třeba provozovat v domácí jednofázové síti. Není vhodný pro motory s vyšším výkonem, kde je lepší použít frekvenční měnič nebo jiný zdroj třífázového napětí.
Jak správně zapojit motor 380V do sítě 220V krok za krokem je tedy otázka správného výběru kondenzátorů, bezpečného zapojení a dodržení technologických zásad pro dlouhodobý provoz motoru bez poruch.
Použití frekvenčního měniče pro připojení motoru 380V na 220V síť
Použití frekvenčního měniče představuje moderní a efektivní řešení pro připojení elektromotoru 380V na jednofázovou 220V síť. Tento přístup umožňuje nejen zachovat plný výkon motoru, ale také zajistit plynulou regulaci otáček, což je u standardních kondenzátorových zapojení často omezeno.
Princip fungování frekvenčního měniče při připojení motoru 380V na 220V síť
Frekvenční měnič přeměňuje vstupní jednofázové střídavé napětí 220V na stejnosměrné napětí, které následně invertuje zpět na střídavé s regulovatelnou frekvencí a napětím. Tato technologie umožňuje provoz elektromotoru 380V s plným výkonem i při připojení do běžné domácí sítě. Navíc frekvenční měnič zajišťuje přesnou regulaci otáček motoru, což zvyšuje efektivitu a rozšiřuje možnosti jeho využití.
Výhody a nevýhody použití frekvenčního měniče pro připojení motoru 380V na 220V
Použití frekvenčního měniče nabízí několik významných výhod:
- zachování plného výkonu motoru 380V i na 220V síti
- možnost plynulé regulace otáček pro lepší přizpůsobení pracovní zátěže
- možnost nastavení ochranných funkcí pro bezpečný provoz
Na druhé straně se počítejte s vyšší pořizovací cenou a zvýšeným odběrem proudu, což může zvýšit provozní náklady a nároky na jističe. Tyto faktory je nutné zvážit při rozhodování o způsobu připojení motoru.
Jak zapojit frekvenční měnič pro motor 380V na 220V síť – krok za krokem
- Připojte vstup frekvenčního měniče k jednofázové síti 220V s odpovídajícím jištěním.
- Zapojte třífázový elektromotor 380V na výstup měniče podle výrobního schématu.
- Nastavte parametry měniče – zejména jmenovité napětí, maximální proud a frekvenci.
- Aktivujte ochranné funkce, jako je přetížení, zkrat či nedostatečné napětí.
- Proveďte zkušební rozběh a upravte regulaci otáček podle potřeby.
Bezpečnostní zapojení a správné dimenzování přívodních kabelů jsou při instalaci zásadní.
Časté dotazy k použití frekvenčního měniče při připojení motoru 380V na 220V síť
- Jak zapojit motor 400V na 220V síť? Frekvenční měnič umožní přímé zapojení třífázového motoru 400V do jednofázové 220V sítě s plným výkonem.
- Je nutné použití kondenzátoru? Při zapojení přes frekvenční měnič se rozběhový či jednofázový motor s kondenzátorem nepoužívá.
- Jak zapojit motor do hvězdy na 220V? Standardně se motor 380V zapojuje do trojúhelníku, ale frekvenční měnič umožňuje vynechání manuální změny zapojení.
- Jak připojit jednofázový motor? Jednofázové motory s kondenzátorem jsou určeny přímo na 230V bez nutnosti měniče, u motorů 380V je měnič lepší řešení.
Tip: Častá chyba je nedostatečné jištění a nevhodné dimenzování kabelů, což může způsobit přehřátí nebo poškození měniče i motoru. Při volbě frekvenčního měniče zkontrolujte jeho kompatibilitu s vaším elektromotorem a síťovými parametry.
Bezpečnost a ochranná opatření při připojení elektromotoru 380V na 220V síť
Při zapojení motoru 380 na 220 V je klíčové zajistit správnou ochranu zařízení a bezpečný provoz. Jistič s motorovou charakteristikou chrání motor před zkratem i přetížením, což snižuje riziko poškození a požáru. Nadproudové relé pak reaguje na dlouhodobý nadměrný proud, čímž zabraňuje přehřátí vinutí motoru.
Pokud jde o rozběhový kondenzátor, je nezbytné použít kondenzátor s rychlým vybíjením, aby se minimalizovalo riziko úrazu při manipulaci. Správné dimenzování kondenzátoru podle schématu zapojení kondenzátoru zajistí optimální rozběh jednofázového motoru s kondenzátorem a stabilní chod na síti 230 V.
- Použít jistič s motorovou charakteristikou pro ochranu před zkratem i přetížením
- Instalovat nadproudové relé pro detekci dlouhodobého nadproudu
- Zajistit rychlé vybíjení kondenzátorů pro bezpečnou manipulaci
- Dodržet dimenzování kondenzátoru podle typu motoru a napětí sítě
Návrh bezpečného zapojení v souladu s normami výrazně snižuje riziko poruch a zajišťuje spolehlivý provoz. Tento návod na připojení třífázového motoru 380V na jednofázovou 220V síť doporučuji dodržovat i při zapojení motoru 400V na domácí elektrickou síť 230V.
Dimenzování kondenzátorů podle výkonu motoru s příklady
Kapacita kondenzátoru je klíčová pro správné zapojení motoru 380 V na 220 V síť s kondenzátorem. Vypočítá se podle vzorce C = 64 × √P, kde C je kapacita v mikrofaradech (µF) a P výkon motoru v kilowattech (kW). Tento vzorec pomáhá správně dimenzovat jak hlavní, tak rozběhový kondenzátor, což je zásadní pro optimální funkci jednofázového motoru s kondenzátorem.
Jaký kondenzátor použít pro zapojení motoru 380V na 220V
| Výkon motoru (kW) | Kapacita kondenzátoru (µF) | Poznámka |
|---|---|---|
| 0,5 | 45 | vhodné pro malé motory |
| 1,5 | 78 | běžný výkon strojů |
| 3,0 | 110 | vyšší zatížení |
Tip: Při dimenzování kondenzátoru doporučuji vždy ověřit jeho jmenovité napětí, které musí odpovídat nebo převyšovat hodnotu 250 V pro bezpečné zapojení na 230 V síť. Nesprávné dimenzování může vést k přehřátí motoru nebo jeho nesprávnému rozběhu.
Tento návod na připojení třífázového motoru 380V na jednofázovou 220V síť s kondenzátorem usnadní výběr správných hodnot kondenzátorů a zajistí bezpečné a efektivní zapojení motoru.
Dopady dlouhodobého provozu motoru 380V na 220V síti na životnost a údržbu
Provoz elektromotoru 380V na snížené napětí 220V má výrazný vliv na jeho životnost a údržbu. Snížení napětí obvykle snižuje výkon motoru o 30-50 %, což vede k nižší efektivitě a zároveň zvyšuje skluz motoru až na 3-5 %. Tento zvýšený skluz způsobuje vyšší tepelné zatížení, které může způsobit přehřívání vinutí a následné předčasné opotřebení.
Dlouhodobý provoz za těchto podmínek výrazně snižuje životnost motoru a vyžaduje pravidelnou údržbu a kontrolu teploty vinutí. Doporučuji věnovat pozornost správnému dimenzování a zapojení rozběhového kondenzátoru podle schématu, protože právě správný kondenzátor je klíčový pro stabilní chod jednofázového motoru s kondenzátorem na 230V síti.
- Snížení výkonu motoru o 30-50 % při provozu na 220V
- Zvýšení skluzu motoru na 3-5 % s rizikem přehřívání
- Nutnost pravidelné kontroly teploty a stavu vinutí
- Doporučené správné zapojení motoru a rozběhového kondenzátoru podle návodu na připojení třífázového motoru 380V na jednofázovou 220V síť
Tip: Nesprávné dimenzování kondenzátoru může způsobit proudové špičky a vážné poškození motoru při dlouhodobém provozu.
Časté dotazy k připojení elektromotoru 380V na 220V síť
Otázka: Jak zapojit motor 400V na jednofázovou 220V síť?
Přepojte vinutí motoru z trojúhelníku do hvězdy a přidejte rozběhový a běhový kondenzátor s kapacitou vypočtenou podle výkonu motoru. Takové zapojení umožňuje provoz motoru na 220V bez přetížení.
Otázka: Jaký kondenzátor použít pro připojení motoru 380V na 220V?
Kapacita kondenzátoru se určí podle vzorce C = 64 × √P (μF), kde P je výkon motoru v kW. Tento výpočet pomáhá správně dimenzovat kondenzátor pro optimální rozběh a chod.
Otázka: Proč je nutné používat kondenzátory při připojení motoru 380V na jednofázovou síť?
Kondenzátory vytvářejí potřebný fázový posun, který nahrazuje chybějící fázi a umožňuje motoru rozběh a stabilní provoz na jednofázové síti.
Otázka: Jak přepojit vinutí motoru z trojúhelníku do hvězdy?
Spojte konce tří vinutí do jednoho společného bodu (hvězda) a připojte napájecí fáze na začátky vinutí. Tím se sníží napětí na každé vinutí na 127 V, což odpovídá provozu na 220V síti.
Otázka: Jak zajistit bezpečnost při provozu motoru 380V na 220V síti?
Použijte jistič s motorovou charakteristikou a nadproudové relé přizpůsobené výkonu motoru. Dále zajistěte rychlé vybíjení kondenzátorů po vypnutí pro ochranu před úrazem.
Otázka: Jak dlouho vydrží motor provozovaný na 220V místo 380V?
Provoz na nižším napětí zvyšuje tepelné zatížení motoru a skluz až na 5 %, což postupně snižuje jeho životnost, obvykle o 20-30 % oproti standardnímu provozu.
Otázka: Jaký je rozdíl ve výkonu motoru při zapojení do hvězdy?
Při zapojení do hvězdy pro 220V je výkon motoru přibližně 30 % původního výkonu, což je důležité při výběru motoru pro danou aplikaci.
Otázka: Jak zapojit rozběhový kondenzátor u motoru 380V?
Rozběhový kondenzátor se zapojuje paralelně s běhovým kondenzátorem a po dosažení plných otáček motoru se pomocí spínače nebo relé odpojí, aby se zabránilo jeho přehřátí.
Otázka: Lze motor 380V připojit přímo na 220V síť?
Přímé připojení bez přepojení vinutí a kondenzátorů je nebezpečné a vede k přehřátí motoru a výraznému snížení výkonu.
Otázka: Jak měřit teplotu motoru při provozu na 220V?
Použijte teplotní čidla nebo PTC termistory integrované v motoru a sledujte, zda teplota nepřekračuje 40 °C, což je doporučená maximální hranice.
Otázka: Co znamená skluz u elektromotoru?
Skluz představuje procentní rozdíl mezi synchronními otáčkami magnetického pole a skutečnými otáčkami rotoru, typicky 3-5 % u asynchronních motorů.
Otázka: Jak reverzovat směr otáčení motoru připojeného na 220V?
Pro změnu směru otáčení stačí prohodit připojení dvou vodičů k vinutím, což změní směr magnetického pole a otáčení hřídele.
Otázka: Jaký je vliv frekvenčního měniče na výkon motoru?
Frekvenční měnič umožňuje provoz motoru s plným výkonem a přesnou regulaci otáček i při připojení motoru 380 na 220V síť.
Otázka: Jaké jsou nejčastější chyby při zapojení motoru 380V na 220V?
Časté chyby zahrnují nesprávné přepojení vinutí, špatné dimenzování kondenzátorů a nedostatečnou ochranu proti přetížení, což může vést k poškození motoru.
Otázka: Jaký je vzorec pro výpočet kapacity kondenzátoru k motoru?
Kapacita kondenzátoru se vypočítá podle vzorce C = 64 × √P, kde P je výkon motoru v kW a C výsledná kapacita v mikrofaradech (μF). Tento vzorec slouží jako základ pro správné dimenzování kondenzátoru.
Tipy na zapojení elektromotoru 380V na 230V síť
Správné zapojení motoru na 230V vyžaduje přepojení vinutí do hvězdy a použití rozběhového kondenzátoru s kapacitou vypočtenou dle výkonu. Pro bezpečnost je nezbytné používat jističe s motorovou charakteristikou a zkontrolovat správné schéma zapojení kondenzátoru.
