Elektromotorové softstartéry jak fungují a jak je vybrat správně

Elektromotorové softstartéry snižují rozběhový proud omezení a tím chrání motor před přetížením během startu. Správný výběr softstartéru závisí na výkonu motoru a typu softstartéru, který nejlépe odpovídá vašim požadavkům na napětí a provozní podmínky. Porozumění jejich funkci pomůže zajistit spolehlivost a efektivitu vašeho zařízení.

Jak elektromotorové softstartéry fungují: princip a řízení napětí

Elektromotorové softstartéry fungují na principu postupného zvyšování napětí při rozběhu motoru, čímž výrazně omezují rozběhový proud a zároveň snižují mechanické rázy a vibrace. Tento řízený rozběh prodlužuje čas rozběhu motoru, což chrání jeho součásti a zvyšuje celkovou životnost zařízení.

Princip řízení napětí softstartérem

Softstartér plynule zvyšuje napětí od 0 V až na plné napětí motoru během několika sekund, obvykle v rozmezí 3 až 10 sekund podle výkonu motoru a nastavení zařízení. Toto řízení napětí umožňuje hladký start elektromotoru bez prudkých nárazů, které by jinak vznikaly při přímém připojení k síti. Díky řízení napětí softstartér optimalizuje elektrický proud a snižuje jeho maximální hodnotu během startu.

Omezení rozběhového proudu a mechanických rázů

Elektromotorový softstartér omezuje rozběhový proud až o 70 %, což výrazně snižuje nárazové zatížení elektrické sítě a motoru. Současně se tím minimalizují mechanické rázy a vibrace, které vznikají při náhlém rozběhu. Tyto rázy poškozují převody, ložiska a další mechanické části motoru. Díky tomu softstartéry přispívají k ochraně motoru a prodlužují jeho provozní životnost.

• omezení rozběhového proudu snižuje zatížení sítě i motoru
• řízení napětí eliminuje prudké mechanické rázy
• delší čas rozběhu umožňuje šetrnější start a lepší ochranu zařízení

Tip: Při zapojení softstartéru dbejte na správné nastavení času rozběhu a maximálního napětí, aby odpovídaly výkonu motoru a jeho provozním podmínkám. Nesprávné nastavení může vést k nedostatečnému omezení proudu nebo přehřátí motoru.

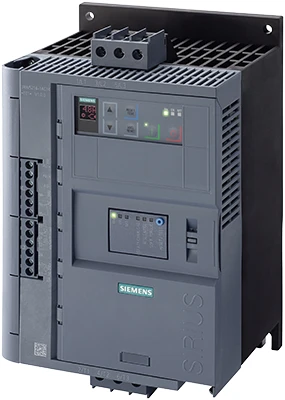

Jak vybrat správný softstartér podle výkonu a napětí motoru

Výběr správného softstartéru podle výkonu a napětí motoru je klíčový pro spolehlivý provoz elektromotoru a efektivní omezení rozběhového proudu. Zohledněte základní parametry motoru, provozní podmínky a prostředí instalace.

Výkonové parametry softstartérů

Softstartéry jsou dostupné pro elektromotory s výkonem od 1,5 kW až do 630 kW, což pokrývá široké spektrum průmyslových i komerčních aplikací. Výkon softstartéru musí odpovídat výkonu motoru, aby zajistil správné řízení startu a minimalizoval zátěž elektrické sítě i mechanické části stroje.

Napěťové a proudové požadavky

Jmenovité napětí softstartéru se volí podle napětí motoru, typicky v rozsahu 220 V až 1140 V. Řídicí napětí bývá standardně 100-240 V. Proudové zatížení softstartéru musí být dimenzováno tak, aby odpovídalo jmenovitému proudu motoru, což zaručí bezpečný a efektivní start bez přetížení.

Další faktory výběru softstartéru

Při výběru softstartéru je třeba zohlednit provozní režim motoru, prostředí instalace a požadavky na ochranné funkce softstartéru. Například náročnější provozní podmínky vyžadují robustnější konstrukci a pokročilejší diagnostiku, aby se prodloužila životnost zařízení a minimalizovalo riziko poruch.

• Zvažte četnost startů a provozní dobu motoru
• Vyberte softstartér s vhodnými ochrannými funkcemi (přetížení, přehřátí)
• Přihlédněte k podmínkám prostředí (teplota, vlhkost, prašnost)

Tip: Podle průvodce DTest (https://www.dtest.cz/clanek/softstartery-pro-elektromotory-8211-rychly-pruvodce-29164) je klíčové sladění těchto parametrů pro dosažení optimální energetické účinnosti a spolehlivosti softstartéru.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Typy softstartérů a jejich zapojení v praxi

Polovodičové softstartéry

Polovodičové softstartéry využívají tyristory nebo tranzistory k řízenému zvyšování napětí na elektromotoru během rozběhu. Tento princip omezuje rozběhový proud typicky na 2-3násobek jmenovitého proudu motoru, čímž snižuje mechanické rázy na převody, řemeny a spojky. Nastavení parametrů, jako je doba rampy (obvykle 3-30 sekund) a maximální startovací proud, umožňuje přesné přizpůsobení výkonu softstartéru konkrétnímu motoru a aplikaci. Polovodičové softstartéry jsou vhodné pro motory s výkonem od 1,5 kW do 630 kW, přičemž zajišťují plynulý start bez náhlých rázů a minimalizují opotřebení ložisek a těsnění.

Bypassové softstartéry

Bypassové softstartéry obsahují po ukončení rozběhu motoru interní stykač, který přepne motor do přímého napájení a obejde polovodičové prvky. Tento režim výrazně snižuje ztráty výkonu a tepelné zatížení softstartéru během provozu, čímž zvyšuje energetickou účinnost systému. Bypassové softstartéry jsou ideální pro aplikace s dlouhodobým chodem motoru, například výrobní linky, čerpací stanice nebo HVAC systémy. Typické napětí softstartérů v této kategorii je 380-690 V, výkon až do 630 kW. Použití bypassu snižuje ztráty až o 70 % ve srovnání s trvalým provozem přes polovodičové prvky.

Online softstartéry

Online softstartéry umožňují plynulý start motoru bez přerušení napájení, což zajišťuje kontinuální řízení napětí a proudového zatížení během celého provozu. Tento typ softstartéru je vhodný pro aplikace vyžadující přesnou regulaci výkonu a minimalizaci elektrických špiček, například v čerpadlech s proměnným průtokem nebo ventilátorech. Online softstartéry často disponují pokročilou diagnostikou a možností vzdáleného monitorování přes komunikační rozhraní RS485, což usnadňuje údržbu a optimalizaci provozu.

Bezpečnost a správné zapojení softstartéru

Při instalaci softstartéru je nezbytné zajistit kompatibilitu s jmenovitým napětím a výkonem motoru, obvykle 400 V třífázových motorů s rozsahem 220-1140 V podle typu softstartéru. Zapojení musí respektovat schéma výrobce a obsahovat správně dimenzované jističe a ochranné relé, které chrání motor i softstartér proti přetížení, zkratu a přehřátí. Doporučuje se instalovat bezpečnostní blokádu proti nechtěnému spuštění během servisu, například pomocí zámků rozvodů. Před uvedením do provozu je nutné provést test funkčnosti ochranných prvků a ověřit správné nastavení parametrů rozběhové rampy a omezení startovacího proudu.

• Zkontrolovat shodu softstartéru s výkonem a napětím motoru
• Použít správně dimenzované vodiče a ochranné prvky (jističe, relé)
• Dodržet zapojení podle schématu výrobce softstartéru
• Provést testování ochranných funkcí a bezpečnostních zámků

Tip: Častou chybou je použití softstartéru s nižším proudovým zatížením, než vyžaduje motor, což vede k přehřátí a předčasné poruše softstartéru. Softstartéry jsou vhodné především pro elektromotory s vysokým rozběhovým proudem nad 3násobek jmenovitého; pro malé motory s nízkým rozběhem je jejich nasazení ekonomicky nevýhodné.

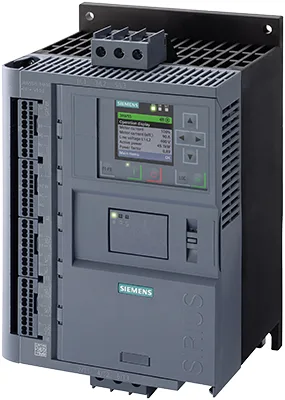

Ochranné a řídicí funkce softstartérů

Softstartéry elektromotorů plní klíčovou roli v ochraně a řízení motoru během rozběhu i provozu. Poskytují ochranu proti přetížení a tepelnou ochranu, čímž snižují riziko poškození vinutí způsobeného nadměrným proudem. Ochranné funkce softstartéru napětí a rozběhový proud omezení minimalizují mechanické namáhání motoru a prodlužují jeho životnost.

Moderní typy softstartérů také zahrnují diagnostiku poruch, která umožňuje identifikovat chyby v zapojení softstartéru či motoru včas. Řízení softstartéru často podporuje dálkové ovládání přes rozhraní RS485, což usnadňuje integraci do automatizovaných systémů a zvyšuje komfort správy výkonu motoru.

• Ochrana proti přetížení zabraňuje přehřátí motoru
• Tepelná ochrana monitoruje teplotu vinutí
• Diagnostika poruch umožňuje rychlou identifikaci závad
• RS485 umožňuje dálkové ovládání a monitorování softstartéru

Tip: Častou chybou při použití softstartérů je nedostatečné nastavení ochranných parametrů podle výkonu motoru, což může vést k předčasnému opotřebení zařízení. Výhody používání elektromotorových softstartérů zahrnují nejen snížení rozběhového proudu, ale i lepší ochranu motoru a efektivnější provoz.

Porovnání softstartérů s jinými metodami startu motorů

Softstartéry představují efektivní způsob řízeného rozběhu elektromotorů díky postupnému zvyšování napětí, což omezuje rozběhový proud typicky o 30-70 % oproti přímému startu. Tím výrazně snižují mechanické rázy a napěťové špičky, které by jinak mohly poškodit převody, řemeny, spojky a další součásti pohonu, a zároveň prodlužují životnost motoru i připojených zařízení. Na rozdíl od softstartérů umožňují frekvenční měniče nejen omezení startovacího proudu, ale i plynulou regulaci otáček motoru v rozsahu 0-100 %, což přináší značné úspory energie u aplikací s proměnným zatížením a lepší kontrolu provozu.

Metoda hvězda-trojúhelník je cenově nejdostupnější varianta startu motoru, která snižuje rozběhový proud přibližně na 58 % hodnoty přímého startu, avšak neobsahuje žádné ochranné funkce ani možnost nastavení rozběhové charakteristiky. Tento způsob je vhodný pouze pro jednoduché motory s nízkou frekvencí startů a bez požadavku na jemné řízení rozběhu. Pro aplikace s častými starty, vyššími nároky na ochranu motoru a minimalizaci mechanického opotřebení jsou softstartéry vhodnější volbou.

Porovnání softstartéru, frekvenčního měniče a hvězdy-trojúhelníku

Tip: Při výběru softstartéru dbejte na správné zapojení podle typu motoru a jeho jmenovitých parametrů, zejména výkonu a startovacího proudu, aby nedocházelo k přetěžování softstartéru a zbytečným poruchám. Častou chybou je použití softstartéru s nedostatečným proudovým krytím, což vede k přehřívání a zkrácení životnosti zařízení.

Odborná rada: Softstartéry se hodí pro aplikace s častými starty, vysokými mechanickými nároky a požadavkem na ochranu pohonu, zatímco pro jednoduché, málo frekventované starty bez zvláštních nároků na řízení lze zvážit levnější metodu hvězda-trojúhelník. Frekvenční měniče jsou ideální tam, kde je potřeba nejen start, ale i plynulá regulace otáček a energetická úspora během provozu.

Dopady softstartérů na energetickou účinnost a úsporu energie

Softstartér snižuje rozběhový proud elektromotoru až o 70 %, což výrazně omezuje nárazový proud při spuštění a tím minimalizuje ztráty elektrické energie v motorovém systému. Postupné zvyšování napětí během startu umožňuje plynulý rozběh motoru, čímž se snižuje mechanické namáhání převodů, řemenů a spojek a prodlužuje se životnost zařízení.

Snížení rozběhového proudu zároveň omezuje pokles napětí v distribuční síti, což přispívá ke stabilnějšímu napájení a snižuje energetické náklady provozu. V praxi to znamená, že provozy s elektromotory vybavenými softstartéry zaznamenávají úsporu energie i nižší opotřebení komponent, což vede k nižším nákladům na údržbu a delší životnosti motoru.

Výhody používání elektromotorových softstartérů zahrnují:

• Omezení rozběhového proudu až o 70 % a snížení energetických ztrát během startu
• Prodloužení životnosti motoru díky eliminaci mechanických rázů a vibrací
• Snížení nákladů na elektrickou energii v průběhu provozu díky menšímu poklesu napětí
• Integrované ochranné funkce proti přetížení, přehřátí a zkratu
• Možnost flexibilního zapojení a nastavení softstartéru podle výkonu motoru a typu aplikace

Tip: Častou chybou je nesprávné dimenzování softstartéru vzhledem k jmenovitému výkonu a startovacímu proudu motoru, což může vést ke snížení energetických úspor a ohrožení spolehlivosti zařízení. Softstartéry jsou ideální pro provozy s častými starty elektromotorů a vyšším výkonem nad 1,5 kW. Naopak v aplikacích s minimálním počtem rozběhů nebo nízkým zatížením nemusí být ekonomický přínos významný.

Praktické příklady výběru softstartéru pro specifické aplikace

Při výběru softstartéru pro elektromotor je zásadní výkon motoru a jeho napětí. Například pro čerpadlo s výkonem 7,5 kW a napětím 380 V se doporučuje softstartér s možností nastavení rozběhového proudu omezení na úrovni 150 % jmenovitého proudu motoru. Takový softstartér zajistí plynulý rozběh bez nadměrného zatížení elektrické sítě.

Pro kompresory a ventilátory se často volí softstartéry s integrovanými ochrannými funkcemi proti přetížení a přehřátí, které prodlužují životnost motoru. Dopravníky vyžadují typ softstartéru s rychlou odezvou a spolehlivým zapojením softstartéru do řídicího systému.

Jaké parametry zvážit při výběru softstartéru pro elektromotor

Tipy pro výběr elektromotorového softstartéru zahrnují také kontrolu kompatibility s ochranou motoru a možností diagnostiky softstartéru, což výrazně usnadňuje údržbu a prevenci poruch.

Údržba a diagnostika softstartérů pro prevenci poruch

Údržba softstartéru je klíčová pro prevenci poruch a zajištění spolehlivého omezení rozběhového proudu elektromotoru. Pravidelná kontrola kontaktů a čištění zabraňují vzniku závad způsobených korozí nebo nečistotami, které mohou ovlivnit výkon motoru i ochranné funkce softstartéru. Diagnostika poruch využívá integrované monitorovací systémy, jež signalizují nesprávné zapojení softstartéru nebo přetížení motoru.

Jak správně zapojit softstarter pro elektromotor

Správné zapojení softstartéru zahrnuje respektování typu softstartéru a jeho kompatibility s výkonem motoru. Mezi doporučené postupy patří:

• pravidelná vizuální kontrola a čištění kontaktů softstartéru napětí
• kontrola správného zapojení softstartéru dle typu elektromotoru
• využití diagnostiky pro včasné odhalení poruch a přetížení
• sledování a údržba ochranných funkcí softstartéru pro zajištění dlouhé životnosti zařízení

Tip: Častou chybou je zanedbání pravidelné údržby a diagnostiky, což vede k předčasnému selhání softstartéru a zvýšeným nákladům na opravy. Prevence poruch je nezbytná zejména u softstartérů pro elektromotory s vysokým výkonem.

Časté dotazy o elektromotorových softstartérech

Otázka: Co znamená soft start u elektromotorů a jaký má vliv na rozběhový proud?

Soft start postupně zvyšuje napětí na motoru během 3 až 5 sekund, což omezuje rozběhový proud až o 70 % oproti přímému startu. Tím se snižují mechanické rázy a omezuje se opotřebení motoru.

Otázka: Jak správně zapojit softstartér k třífázovému elektromotoru?

Softstartér se zapojuje mezi napájení a motor na všechny tři fáze podle výrobního schématu. Je nutné zajistit správné uzemnění a kompatibilitu napětí softstartéru s motorem.

Otázka: Jaké jsou hlavní typy elektromotorových softstartérů?

Hlavní typy softstartérů jsou polovodičové, bypassové s bypass stykačem a online softstartéry. Každý typ má své specifické využití a konstrukční principy.

Otázka: Jak vybrat softstartér podle výkonu motoru?

Softstartér by měl odpovídat výkonu elektromotoru v rozsahu od 1,5 kW do 630 kW, přičemž se volí podle jmenovitého proudu a napětí motoru.

Otázka: Jaké napětí a proud musí softstartér podporovat?

Softstartér musí být kompatibilní s jmenovitým napětím motoru, typicky 220 V až 1140 V, a mít proudovou kapacitu odpovídající motoru, aby zvládl rozběhové zatížení.

Otázka: Co jsou hlavní ochranné funkce softstartérů?

Softstartéry chrání motor proti přetížení, zkratu a přehřátí a často obsahují diagnostiku poruch pro bezpečný a spolehlivý provoz.

Otázka: Jaký je rozdíl mezi softstartérem a frekvenčním měničem?

Softstartér omezuje pouze rozběhový proud a mechanické rázy, zatímco frekvenční měnič umožňuje plynulou regulaci otáček a lepší řízení výkonu motoru.

Otázka: Jak často je potřeba provádět údržbu softstartéru?

Údržba se doporučuje minimálně jednou ročně a zahrnuje kontrolu kontaktů, čištění a diagnostiku, aby se předešlo poruchám a prodloužila životnost zařízení.

Otázka: Jaké jsou nejčastější chyby při použití softstartérů?

Časté chyby jsou nesprávný výběr softstartéru podle výkonu, špatné zapojení a nedodržení bezpečnostních postupů při instalaci.

Otázka: Jak mohou softstartéry přispět k úspoře energie?

Snížením nárazového proudu až o 70 % omezují ztráty v elektrické síti a snižují náklady na energii při rozběhu motoru.

Otázka: Jaký je základní princip řízení napětí u softstartéru?

Softstartér postupně zvyšuje napětí během několika sekund, čímž omezuje rozběhový proud a snižuje mechanické namáhání motoru.

Otázka: Jaké jsou hlavní typy řízení softstartérů podle jejich konstrukce?

Existují řízení pomocí tyristorů, řízení frekvence a hybridní softstartéry kombinující oba principy pro specifické aplikace.

Otázka: Jak se softstartér zapojuje do obvodu motoru v praxi?

Softstartér se zapojuje sériově mezi napájecí zdroj a třífázový motor, což umožňuje plynulé řízení rozběhu.

Otázka: Jak softstartéry přispívají k ochraně elektromotoru před přetížením?

Monitorují proud motoru a automaticky vypínají zařízení při překročení nastavené hodnoty, obvykle kolem 110 % jmenovitého proudu.

Otázka: Jaké bezpečnostní postupy je třeba dodržet při instalaci softstartéru?

Před instalací odpojte napájení, používejte ochranné pomůcky a dodržujte výrobní návody, zejména správné uzemnění a izolaci kabelů.

Otázka: Jak lze diagnostikovat závady softstartéru během provozu?

Moderní softstartéry mají LED indikátory a chybové kódy, které rychle signalizují přehřátí, zkrat nebo jiné poruchy.

Otázka: Jaký vliv má softstartér na životnost elektromotoru?

Použití softstartéru může prodloužit životnost motoru až o 30 % díky omezení mechanického a tepelnému namáhání.

Otázka: Jaké specifické aplikace vyžadují použití softstartéru?

Softstartéry se hodí pro čerpadla, ventilátory a dopravníkové systémy, kde je potřeba snížit nárazové proudy a ochránit mechaniku zařízení.

Tip: Při výběru softstartéru vždy pečlivě zkontrolujte výkon motoru a požadované napětí, protože nesprávný výběr vede k poruchám a snížení účinnosti. Softstartéry se hodí pro průmyslové i komerční aplikace, ale nejsou vhodné tam, kde je potřeba přesná regulace otáček – tam je lepší volbou frekvenční měnič.
