Efektivní metody a správné pořadí fázování v elektrotechnice

Správné fázování a sled fází jsou klíčové pro bezpečný a spolehlivý provoz třífázových elektrických systémů. Nesprávné pořadí fází může způsobit poruchy motorů či synchronizaci generátorů, což ohrožuje zařízení i obsluhu. Zvládnutí metod měření sledu fází a znalost barevného značení vodičů patří mezi základní dovednosti každého elektrotechnika.

Jak určit správné pořadí fází v elektrotechnice

Správné pořadí fází L1, L2, L3 je v elektrotechnice zásadní pro bezpečný provoz třífázových zařízení. Nesprávný sled fází způsobuje mechanické poškození motorů a vznik cirkulačních proudů, které mohou vést k selhání zařízení během několika sekund. Proto je přesné určení pořadí fázování nezbytné pro každou instalaci.

Jak určit správné pořadí fázování v elektrotechnice? Nejčastěji se používají metody měření sledu fází pomocí synchronoskopu nebo speciálních přístrojů, které detekují pořadí napětí na jednotlivých fázích. Správné barevné značení fází v elektrických rozvodech usnadňuje orientaci: fáze L1 má obvykle hnědou barvu, L2 černou a L3 šedou. Nulový vodič (N) je modrý, což pomáhá správně rozeznat fázi L a nulák N v elektroinstalaci.

Použití izolačních tyčí a vadasek přispívá k bezpečnosti při provádění fázování v terénu. Dodržení správného sledu fází je nezbytné nejen pro motorová zařízení, ale také při synchronizaci generátorů, aby se zabránilo škodám a poruchám.

Metody měření sledu fází: vadaska, izolační tyče, MTN a synchronoskop

Metody a postupy fázování v elektrotechnice zahrnují několik praktických přístupů k měření sledu fází, které umožňují ověřit správné pořadí a synchronizaci třífázových soustav. Mezi nejčastěji používané metody patří vadaska, izolační tyče, měření sekundárních napětí pomocí měřicích transformátorů napětí (MTN) a synchronoskop. Každá z nich má své výhody i omezení, které je třeba znát pro bezpečné a přesné fázování.

Vadaska – základní zkoušečka napětí

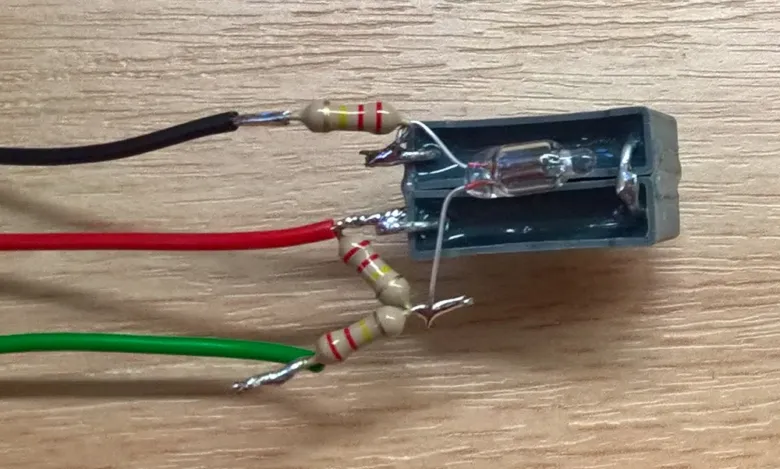

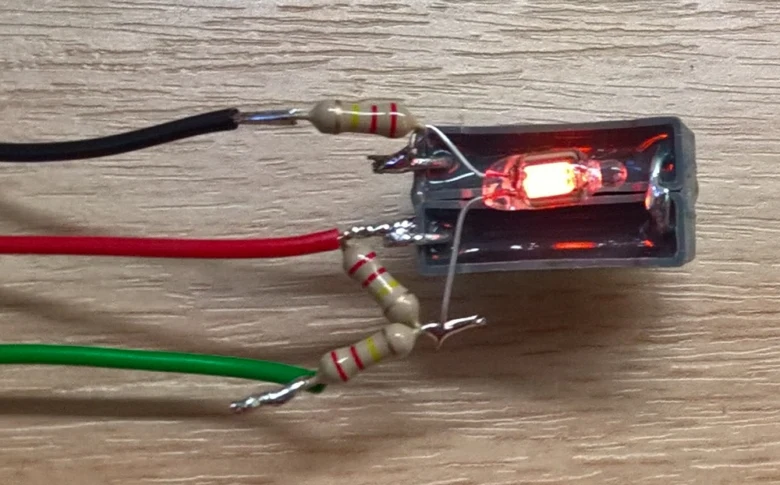

Vadaska používá dvouvodičovou metodu měření sledu fází, kdy doutnavka indikuje předbíhající fázi svým svitem. Tato metoda je jednoduchá a rychlá, avšak vadaska při měření zatěžuje obvod, což může ovlivnit přesnost výsledku. Proto je vhodná spíše pro základní orientační kontrolu sledu fází v nízkonapěťových instalacích.

Izolační tyče s indikátory napětí

Izolační tyče vybavené doutnavkovým nebo LED indikátorem napětí slouží k ověření nulového fázového rozdílu mezi jednotlivými fázemi. Tato metoda se často používá při synchronizaci generátorů, kdy je potřeba přesně zjistit, zda jsou fáze správně sladěné. Izolační tyče umožňují bezpečné měření na vzdálenost a minimalizují riziko úrazu elektrickým proudem.

Porovnání sekundárních napětí měřicích transformátorů napětí (MTN)

Měření pomocí MTN využívá tři analogové voltmetry připojené k sekundárním vinutím transformátorů. Při správném sledu fází se ručičky voltmetrů pohybují současně, což poskytuje jasnou vizuální indikaci správného pořadí. Metoda je přesná a vhodná pro měření v průmyslových rozvodech, avšak vyžaduje dobré znalosti zapojení a dodržení bezpečnostních pravidel.

Synchronoskop a jeho využití

Synchronoskop měří fázový úhel a frekvenci s tolerancí ±10° a ±0,05 až ±0,5 Hz. Ukazuje nulový fázový rozdíl při 0°, což je klíčové pro přesnou synchronizaci generátorů. Tento přístroj umožňuje bezpečné a spolehlivé měření sledu fází, zejména v aplikacích vyžadujících vysokou přesnost.

1. Zkontrolujte barevné značení vodičů – ověřte, zda odpovídá normám pro fáze a nulový vodič
2. Použijte vhodnou metodu fázování – zvolte vadasku pro rychlou kontrolu, izolační tyče nebo MTN pro přesnější měření
3. Ověřte sled fází – sledujte indikace doutnavky, pohyb voltmetrů nebo údaje synchronoskopu
4. Provádějte měření s bezpečnostními opatřeními – izolované nástroje a správné ochranné pomůcky jsou nezbytné

Tip: Častou chybou je zaměnění nulového vodiče s fází, proto doporučuji při měření vždy pečlivě ověřit barevné značení a použít vhodný tester. Metody fázování vyžadují znalost správného postupu a bezpečnostních pravidel, aby nedošlo k poškození zařízení nebo úrazu elektrickým proudem. Pro kdo vyžaduje rychlou orientaci, postačí vadaska, naopak pro přesné měření a synchronizaci generátorů je vhodnější synchronoskop nebo měření MTN.

Požadavky a tolerance při synchronizaci třífázových systémů

Požadavky a tolerance při synchronizaci třífázových systémů úzce souvisejí s přesností měření sledu fází a dodržením parametrů, které umožňují bezpečnou synchronizaci generátorů i dalších zařízení. Správný postup pro kontrolu pořadí fází v elektrické síti zahrnuje ověření binárního fázového sledu, frekvenční tolerance a napěťových limitů podle norem IEEE.

Co je fázový sled a proč je binární?

Fázový sled představuje pořadí jednotlivých fází v třífázovém systému, přičemž vyhodnocení probíhá jako binární hodnota – správný sled (L1, L2, L3) nebo nesprávný. Tento binární charakter usnadňuje rozhodnutí, zda lze zařízení bezpečně synchronizovat. Nesprávné pořadí fází může způsobit poruchy motorů či generátorů a vyvolat potřebu reverzace propojení.

Frekvenční tolerance při synchronizaci třífázových systémů

Frekenční tolerance se pohybuje v rozmezí ±0,05 až ±0,5 Hz a zaručuje kompatibilitu mezi synchronizovanými zdroji. Dodržení této tolerance je klíčové pro stabilitu sítě a prevenci poruch způsobených nesouhlasem frekvencí. V praxi je nezbytné použít izolační tyče či vadasky k bezpečnému měření frekvence a sledování parametrů.

Fázový úhel a napěťová tolerance při synchronizaci

Při správném fázování je třeba udržet fázový úhel v toleranci ±10° a napěťovou odchylku do ±5 %. Tyto limity umožňují bezpečné připojení třífázových zdrojů a minimalizují riziko poškození zařízení. Barevné značení vodičů usnadňuje identifikaci jednotlivých fází a nuláku, což je nezbytné při manipulaci a přepojení v rozvaděči.

Metody synchronizace pomocí žárovek a jejich omezení

Metody synchronizace pomocí žárovek patří k základním postupům měření fázového rozdílu a synchronizace generátorů v elektrotechnice. Tmavá žárovka zhasne při nulovém rozdílu napětí mezi fázemi, což znamená, že napětí na obou fázích je v souladu a rozdíl fázového úhlu je 0°. Světlá žárovka naopak svítí nejjasněji při maximálním rozdílu napětí, tedy přibližně 180° fázového posunu. Rotující žárovka indikuje frekvenční rozdíl mezi dvěma zdroji napětí otáčením světelného bodu, což signalizuje nesynchronizovanou frekvenci.

Tyto metody však neumožňují ověřit správné pořadí fází (sled fází), které je zásadní pro bezpečný provoz třífázových zařízení. Nesprávný sled fází může způsobit mechanické poškození motorů nebo generátorů během několika sekund. Proto je nezbytné doplnit synchronizaci žárovkami o přesnější metody, například měření pomocí vadasky, izolačních tyčí nebo porovnání sekundárních napětí měřicích transformátorů napětí (MTN).

• Tmavá žárovka indikuje nulový fázový rozdíl zhasnutím při 0°
• Světlá žárovka signalizuje maximální fázový rozdíl svícením při 180°
• Rotující žárovka zobrazuje frekvenční nesoulad otáčením světelného bodu
• Metody synchronizace žárovkami neověřují správné pořadí fází (sled fází)

Tip: Pro správné fázování vždy ověřte sled fází speciálním přístrojem, jako je synchronoskop nebo měření MTN, a dbejte na správné barevné značení vodičů (L1 – hnědá, L2 – černá, L3 – šedá, N – modrá), abyste předešli častým chybám při přepojování, které mohou vést k poškození zařízení.

Bezpečnostní zásady při fázování a měření sledu fází

Při fázování a měření sledu fází je nezbytné dodržovat přísná bezpečnostní pravidla. Bezdotykové testery a fázovky s displejem často indikují i indukované napětí z okolních vodičů, které neodpovídá skutečné přítomnosti napětí. Proto se doporučuje používat metody s přímým kontaktem, jako je vadaska, izolační tyče s indikátory napětí nebo měření sekundárních napětí měřicích transformátorů napětí (MTN). Tyto metody umožňují přesné určení sledu fází a minimalizují riziko chybné identifikace vodičů.

Správné pořadí fází (L1, L2, L3) je klíčové zejména při fázování třífázových motorů a synchronizaci generátorů. Nesprávné zapojení může způsobit mechanické poškození hřídele motoru, destrukci vinutí nebo vznik cirkulačních proudů během několika sekund provozu. Barevné značení vodičů podle ČSN EN 60446 (L1 – hnědá, L2 – černá, L3 – šedá, nulák N – modrá) je nezbytné pro přehledné a bezpečné přepojení v rozvaděči.

Častou chybou je spoléhání se pouze na bezdotykové testery, které mohou vést k nesprávnému určení fází a nuláku. Také nedostatečné ověření sledu fází před spuštěním zařízení patří mezi časté příčiny poruch a nehod. Při zjištění nesprávného sledu je nutné otevřít generátorový vypínač a prohodit libovolné dva fázové vodiče, poté měření opakovat.

Tip: Pro bezpečné označení a přepojení fází vždy používejte izolační tyče s doutnavkovými nebo LED indikátory a vadasku. Manipulaci provádějte pouze bez napětí a ověřte správné pořadí fází měřením MTN, aby nedošlo k poškození zařízení nebo úrazu elektrickým proudem.

Postup nápravy nesprávného pořadí fází

Nesprávné pořadí fází se řeší prohozením dvou vodičů, což vyžaduje důsledné dodržení bezpečnostních pravidel. Nejprve je nezbytné otevřít generátorový vypínač, aby byla zajištěna bezpečnost při manipulaci s vodiči. Poté identifikujte vodiče podle barevného značení vodičů a pomocí měření sledu fází potvrďte nesprávný sled fází. Následně prohoďte dvě fáze, například L1 a L2, a znovu proveďte měření. Správné pořadí fází při fázování motoru zaručuje jeho správný běh a ochranu zařízení.

1. Otevření generátorového vypínače – zajistěte odpojení zdroje napětí před manipulací
2. Identifikace vodičů – určete fáze pomocí barevného značení a kontrolního měření
3. Prohození dvou vodičů – fyzicky vyměňte pozice dvou fázových vodičů
4. Ověření sledu fází – změřte sled fází znovu, abyste potvrdili správné pořadí
5. Uzavření generátorového vypínače – po správném nastavení znovu připojte zdroj

Tip: Při manipulaci používejte izolační tyče a vadasku, abyste minimalizovali riziko úrazu elektrickým proudem.

Barevné značení a označení vodičů v třífázových rozvodech

Barevné značení vodičů v třífázových rozvodech stanovuje česká technická norma (ČSN), která zajišťuje jednotnost a bezpečnost elektroinstalací. Fáze L se standardně označují barvami hnědá, černá a šedá, přičemž nulový vodič N má vždy modrou barvu. Toto barevné značení vodičů umožňuje správné rozpoznání jednotlivých fází a nuláku, což je zásadní při měření sledu fází a synchronizaci generátorů.

Pro bezpečné přepojení vodičů v rozvaděči se doporučuje používat izolační tyče a vadasku k ochraně před úrazem elektrickým proudem. Při potřebě přeznačit černý vodič (typicky fázi) na modrý (nulák) je nutné dodržet normy a zajistit jasné a trvalé označení, aby nedocházelo k záměnám.

Tipy pro bezpečné označení a přepojení fází v rozvaděči

Při práci s elektroinstalací vždy zkontrolujte sled fází a používejte vhodné nástroje pro měření sledu fází. Správné barevné značení vodičů a jejich precizní připojení minimalizuje riziko chyb a zajišťuje spolehlivý provoz elektrických zařízení.

Moderní digitální přístroje a automatizované metody fázování

Moderní digitální přístroje umožňují automatizované fázování s přesností lepší než ±1° fázového úhlu a rychlostí vyhodnocení do 2 sekund. Tyto přístroje využívají mikroprocesorovou analýzu signálů a algoritmy pro rozpoznání sledu fází (L1, L2, L3) i rozlišení fáze od nulového vodiče (N) podle standardů IEC 60446 a ČSN EN 60446. Díky tomu minimalizují riziko lidské chyby při manuálním měření a zvyšují bezpečnost práce v elektroinstalacích.

Automatizované metody fázování se uplatňují zejména při synchronizaci generátorů, kde je vyžadována přesná shoda sledu fází (0° ±10°), frekvence (±0,05 Hz) a napětí (±5 %). Digitální přístroje často integrují funkce synchronoskopu, měření sledu fází a kontroly napětí v jednom zařízení. Pro bezpečnou manipulaci se doporučuje používat izolační tyče s LED indikátory a vadasku jako doplňkové nástroje k ověření přítomnosti napětí.

Výhody moderních digitálních přístrojů a automatizovaných metod fázování:

• rychlé zobrazení sledu fází s přesností do ±1° a vyhodnocení do 2 sekund
• automatické rozlišení fáze L a nulového vodiče N podle barevného značení (L1 hnědá, L2 černá, L3 šedá, N modrá)
• minimalizace chyb způsobených nesprávným zapojením nebo ruční identifikací vodičů
• možnost připojení k datovým rozhraním pro archivaci a analýzu naměřených hodnot v digitálních systémech
• integrované bezpečnostní funkce umožňující měření pod napětím s izolovanými sondami a varováním při nesprávném připojení

Tip: Častou chybou je spoléhání se pouze na bezdotykové testery napětí, které mohou indikovat indukované napětí z vedlejších vodičů a vést k mylnému určení sledu fází. Proto je vhodné kombinovat digitální přístroje s izolačními tyčemi a vadaskou pro ověření výsledků.

Pro koho se automatizované metody hodí: Pro profesionální elektrikáře a údržbáře pracující s třífázovými rozvody a synchronizací generátorů, kde je vyžadována vysoká přesnost a bezpečnost.

Pro koho nejsou vhodné: Pro jednoduché domácí elektroinstalace bez potřeby synchronizace nebo tam, kde není k dispozici odpovídající školení k bezpečné manipulaci s digitálními přístroji.

Časté dotazy k metodám a pořadí fázování v elektrotechnice

Otázka: Jak určit pořadí fází v třífázové elektrické síti?

Použijte vadasku k měření napětí mezi vodiči; fáze s doutnavkou předbíhá ostatní. Správný sled fází je L1-L2-L3 nebo A-B-C podle normy ČSN.

Otázka: Jaké jsou standardní barvy vodičů pro fáze a nulák podle ČSN?

Fázové vodiče mají barvy hnědá, černá a šedá, nulový vodič je modrý. Toto barevné značení vodičů je závazné při elektroinstalacích.

Otázka: Jak se měří sled fází pomocí synchronoskopu?

Synchronoskop ukazuje fázový úhel s přesností ±10°, nulový rozdíl je značen na 0°, frekvenční tolerance je ±0,05 až ±0,5 Hz.

Otázka: Co dělat při zjištění nesprávného pořadí fází?

Vypněte zařízení, prohoďte dva fázové vodiče a znovu ověřte pořadí fází, aby nedošlo k poškození motorů nebo spotřebičů.

Otázka: Jaké jsou limity tolerance při synchronizaci třífázových systémů?

Frekvence musí být v rozsahu ±0,05 až ±0,5 Hz, fázový úhel nesmí překročit ±10°, napětí může kolísat maximálně o 5 %.

Otázka: Proč není vhodné používat bezdotykové testery pro ověření sledu fází?

Bezdotykové testery často ukazují indukované napětí, což může vést k chybnému určení pořadí fází; doporučují se vadaska nebo izolační tyče.

Otázka: Jak funguje metoda měření sledu fází pomocí MTN?

Tři analogové voltmetry připojené přes měřicí transformátory napětí (MTN) zobrazují současný pohyb ručiček při správném sledu fází.

Otázka: Jaké jsou nejčastější chyby při fázování?

Nejčastěji dochází k prohození vodičů, nesprávnému barevnému značení a vynechání kontroly sledu fází před spuštěním.

Otázka: Jak poznat fázi a nulák bez měřicího přístroje?

Bez měřicích nástrojů je to rizikové a nepřesné; vždy doporučuji používat vadasku nebo izolační tyče pro bezpečné určení vodičů.

Otázka: Jak správně přeznačit černý vodič na modrý podle norem?

Přeznačení musí být jasné, trvalé a odpovídat ČSN, aby nedocházelo k záměně nuláku s fází.

Otázka: Co znamená správný sled fází pro třífázové motory?

Správné pořadí fází zajišťuje správný směr otáčení motoru a zabraňuje mechanickému i elektrickému poškození během provozu.

Otázka: Jaké jsou výhody moderních digitálních přístrojů pro měření sledu fází?

Digitální přístroje poskytují rychlé, přesné měření, často s možností automatické synchronizace a záznamu dat.

Otázka: Jaké jsou základní bezpečnostní zásady při měření sledu fází?

Používejte spolehlivé přístroje, izolované měřicí sondy, dodržujte odstavení napětí a nepoužívejte bezdotykové testery jako jediný nástroj.

Otázka: Jaké jsou rozdíly mezi metodami synchronizace pomocí žárovek?

Tmavá žárovka znamená nulový rozdíl napětí, jasná svítí při maximálním rozdílu, rotující žárovky indikují rozdíl frekvence otáčením.

Otázka: Kdy je nutné opakovat kontrolu sledu fází?

Kontrola je nutná po každé změně zapojení, opravě nebo před spuštěním zařízení, aby se předešlo poruchám a bezpečnostním rizikům.
