Přehledné tabulky průměrů trubek pro instalace a stavbu s normami
Přesné určení odpovídajících průměrů trubek je klíčové pro správné dimenzování instalací a stavebních rozvodů. Tabulka průměrů trubek podle ČSN usnadňuje výběr vhodného DN potrubí a zajišťuje kompatibilitu mezi různými materiály. Správné rozměry trubek na vodu přispívají k efektivnímu a bezpečnému provozu celé instalace.
Klíčové závěry
- Palcové označení trubek odpovídá jmenovitému průměru DN, například DN25 = 1″ s vnějším průměrem cca 33,7 mm.
- Ocelové trubky mají dle EN 10255 standardní vnější průměry, např. DN50 má 60,3 mm vnější průměr.
- Plastové trubky se označují podle vnějšího průměru v milimetrech, běžně 20, 25 a 32 mm.
- Tloušťka stěny trubek se liší dle materiálu a tlakové řady, například plastové trubky mají stěnu 1,8-3 mm.
- Optimální rychlost proudění vody v potrubí je mezi 0,36 a 0,7 m/s pro minimalizaci hluku a tepelných ztrát.
Přehled odpovídajících průměrů trubek podle DN, palců a milimetrů
Přehled odpovídajících průměrů trubek podle DN, palců a milimetrů poskytuje jasnou orientaci v rozměrových normách používaných při instalacích a stavebních pracích. Tabulka průměrů trubek zobrazuje převody mezi jmenovitým průměrem DN, palcovým označením a vnějším průměrem v milimetrech, což usnadňuje výběr vhodné trubky. Například DN25 odpovídá 1 palci s vnějším průměrem 33,7 mm, zatímco DN50 znamená 2 palce a průměr 60,3 mm. V praxi je nutné rozlišovat vnitřní průměr trubky, který určuje průtok, a vnější průměr, který je rozhodující pro montážní rozměry a kompatibilitu s tvarovkami.
Převodní tabulka DN, palce a milimetry
Níže uvedená tabulka přehledně uvádí standardní odpovídající průměry trubek podle DN (diametr nominal), palcového označení a vnějšího průměru v milimetrech. DN je jmenovitý průměr, který se často používá v technické dokumentaci a odpovídá přibližnému vnitřnímu rozměru potrubí. Palcové označení trubek je tradiční měrná jednotka převzatá ze starších standardů, která však stále slouží k identifikaci. Vnější průměr trubky je klíčový pro správný výběr přípojek a upevňovacích prvků.
| DN (mm) | Palcové označení | Vnější průměr (mm) | |
|---|---|---|---|
| 15 | 1/2″ | 21,3 | |
| 25 | 1″ | 33,7 | |
| 50 | 2″ | 60,3 | |
| 100 | 4″ | 114,3 |
Tato tabulka průměrů trubek pro instalace a stavebnictví vychází z rozměrů trubek dle DIN a ČSN, což zajišťuje jednotné standardy v celé EU.
Jaké jsou standardní průměry trubek pro stavební instalace?
Standardní průměry trubek používaných ve stavebnictví se liší podle materiálu a účelu instalace. U ocelových trubek jsou běžné rozměry DN15 (vnější průměr 21,3 mm) až DN100 (114,3 mm), přičemž tyto hodnoty odpovídají normám ČSN a DIN. Měděné trubky pro vodovodní instalace mají standardní průměry od 15 do 28 mm, což se často používá pro přívod vody do domácností. Plastové trubky, zejména z PVC nebo PEX, mají typické rozměry v rozmezí 20 až 32 mm, vhodné pro rozvody topení a vody.
Tip: Častá chyba v praxi bývá záměna vnitřního a vnějšího průměru trubky, což vede k nesprávnému výběru tvarovek a spojů. Proto je nezbytné vždy konzultovat tabulku průměrů trubek a ujistit se, že vybraný rozměr odpovídá požadavkům instalace.
Pro koho se to hodí: Tato tabulka a přehled standardních průměrů jsou nezbytné pro projektanty a instalatéry, kteří potřebují přesné údaje pro správný návrh a montáž potrubních systémů. Nehodí se pro atypické speciální instalace, kde se používají nestandardní rozměry nebo materiály.
Materiály trubek a jejich vliv na průměry a použití
Materiály trubek významně ovlivňují jejich rozměry, odolnost i použití v instalacích a stavebnictví. Přehledné tabulky průměrů trubek podle ČSN a DIN normy pomáhají správně zvolit rozměry trubek pro konkrétní účely.
Materiály trubek a jejich rozměrové rozsahy
Mezi nejčastěji používané materiály trubek patří ocel, měď, nerez a plast. Ocelové trubky se vyrábějí s průměry DN15 až DN100, což odpovídá vnějším rozměrům od přibližně 21,3 mm do 114,3 mm podle tabulky DN potrubí. Měděné trubky mají standardní průměry 15, 18, 22 a 28 mm, často využívané pro vodovodní instalace. Plastové trubky mají průměry 20, 25 a 32 mm a díky lehkosti jsou vhodné pro rozvody vody a topení. Nerezové trubky se vyrábějí s průměry 15, 22 a 28 mm, kombinují korozní odolnost s pevností. Rozměry trubek dle DIN a ČSN normy zajišťují vzájemnou kompatibilitu a správné dimenzování. Materiál ovlivňuje nejen průměry trubek, ale také jejich životnost a vhodnost pro různé druhy instalací.
Jak materiál trubky ovlivňuje její použití?
Výběr materiálu trubky přímo souvisí s požadavky instalace. Ocelové trubky díky vysoké pevnosti a odolnosti vůči mechanickému poškození zvládnou vysokotlaké rozvody a průmyslové instalace. Měděné trubky vynikají dlouhou životností a odolností proti korozi, proto se hodí pro rozvody pitné vody i topení. Plastové trubky jsou lehké, snadno se instalují a odolávají chemickým vlivům, proto se často používají v domácnostech. Nerezové trubky kombinují korozní odolnost a mechanickou pevnost, což je ideální pro náročnější prostředí. Pro správný výběr je nezbytné znát odpovídající průměry trubek a jejich rozměry podle tabulek, aby instalace byla funkční a bezpečná.
Tip: Častou chybou je nevhodný výběr materiálu trubky podle prostředí, například plastové trubky do vysokoteplotních nebo tlakových systémů, kde je lepší zvolit ocelové nebo nerezové trubky.
Pro koho se to hodí: Plastové trubky jsou vhodné pro běžné domácí instalace, ocelové a nerezové trubky pro průmyslové a vysokotlaké aplikace; měděné trubky pak pro vodovodní systémy s požadavkem na dlouhou životnost a hygienu.
Normy, technické parametry a tloušťky stěn trubek
Normy a technické parametry trubek jsou klíčové pro správný výběr rozměrů a tlouštěk stěn v instalacích a stavebnictví. Dodržení platných standardů zaručuje kompatibilitu, bezpečnost a dlouhodobou funkčnost potrubních systémů.
Normy platné pro rozměry trubek
Norma EN 10220 stanovuje základní rozměry a tolerance ocelových trubek včetně vnějšího průměru a tloušťky stěny. DIN 2448 upřesňuje výrobní požadavky a rozměrové řady trubek, které jsou široce využívány v průmyslu. ČSN 13 0015 pak přináší specifikace rozměrů trubek dle českých technických podmínek, které vycházejí z evropských norem. Tyto normy společně zajišťují, že rozměry ocelových i plastových trubek odpovídají požadavkům stavebních a vodovodních instalací.
Tloušťka stěny a její označení
Tloušťka stěny trubky výrazně ovlivňuje její vnitřní průměr a mechanickou pevnost. Označení Schedule (SCH) se používá zejména u ocelových trubek a vyjadřuje sérii standardizovaných tlouštěk stěn. BWG (Birmingham Wire Gauge) je historické označení, často aplikované u měděných trubek, které udává tloušťku stěny v gauge jednotkách. Správný výběr tloušťky je zásadní pro bezpečný provoz potrubí pod tlakem i pro odolnost proti mechanickému poškození.
Tloušťky stěn podle materiálu a tlakových řad
Následující tabulka průměrů trubek pro instalace a stavebnictví ukazuje běžné tloušťky stěn ocelových, plastových a měděných trubek, rozdělené podle tlakových řad PN 6 až PN 20.
| Materiál | Tlaková řada PN | Tloušťka stěny (mm) | Vnější průměr (mm) |
|---|---|---|---|
| Ocel | PN 10 | 2,3-4,0 | 15-114 |
| Plast (PVC) | PN 6 | 1,5-3,0 | 20-110 |
| Měď | PN 20 | 0,7-1,2 | 12-35 |
Tip: Častou chybou je podcenění vlivu tloušťky stěny na vnitřní průměr, což může vést k nesprávnému dimenzování průtoku. Pro instalace s vyšším tlakem se doporučuje volit trubky s tlustší stěnou a vycházet z normových tabulek rozměrů trubek dle ČSN a DIN. Tento přehled se hodí pro většinu stavebních a vodovodních instalací, avšak pro speciální aplikace je potřeba konzultace s projektantem.

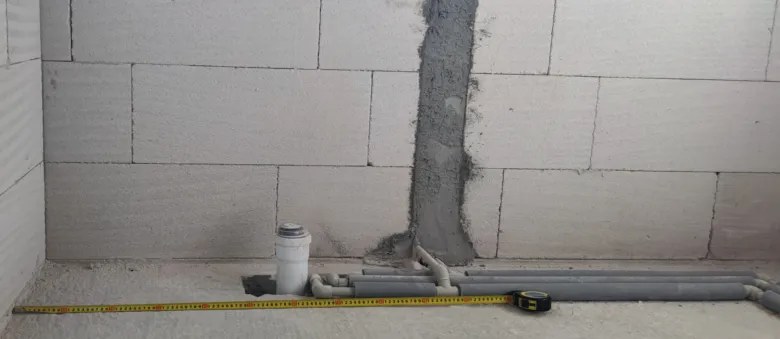

Doporučení pro výběr průměru trubek podle typu instalace
Volba správného průměru trubky závisí především na délce potrubí, počtu odběrných míst a druhu instalace. U vodovodní instalace je třeba zajistit dostatečný průtok a tlak, aby voda plynule dosahovala ke všem výtokům. Příliš malý průměr způsobí pokles tlaku, zatímco zbytečně velký průměr zvyšuje náklady a komplikace při montáži. Podobná pravidla platí i u topení, kde je nutné, aby dimenzování trubek odpovídalo požadovanému výkonu a délce rozvodů.
Pro rychlé určení vhodného průměru lze využít tabulky průměrů trubek pro instalace a stavebnictví, které uvádějí rozměry trubek dle ČSN a DIN. Tyto tabulky obsahují informace o vnitřních a vnějších průměrech, DN potrubí a odpovídajících průměrech trubek pro vodovodní instalace.
Jak vybrat správný průměr trubky při stavbě instalace
- Změřte délku potrubí – delší potrubí vyžaduje větší průměr kvůli většímu tření a tlakové ztrátě.
- Spočítejte počet odběrných míst – každé místo snižuje tlak, proto se průměr musí podle toho upravit.
- Zvolte typ instalace – vodovodní rozvod, topení nebo kanalizace mají různé požadavky na průřez trubky.
- Použijte tabulku průměrů trubek – porovnejte naměřené hodnoty s doporučenými rozměry trubek na vodu nebo topení.
- Ověřte výsledný rozměr podle normy – rozměry ocelových trubek a plastových materiálů musí odpovídat ČSN nebo DIN.
Tip: Častou chybou je poddimenzování průměru trubek u delších rozvodů, což vede k hlučnosti a poklesu komfortu. Pro koho se výběr průměru trubek hodí? Vlastníci rodinných domů a instalatéři, kteří chtějí optimalizovat rozvody vody a topení. Naopak pro jednoduché krátké rozvody může být volba standardních průměrů dostatečná bez složitých výpočtů.
Terminologie a spojovací technologie v instalacích
Terminologie spojů v instalacích a jejich vliv na dimenzování trubek
V instalacích a stavebnictví se používají přesné termíny pro typy spojů, které mají přímý dopad na dimenzování trubek. Nátrubek označuje spoj, kdy trubka zasahuje do jiné trubky nebo armatury, což vyžaduje přesný výpočet vnějšího průměru pro zajištění těsnosti a správného hydraulického průtoku. Mufna slouží k pevnému spojení dvou trubek stejného průměru na jedné úrovni, přičemž je nutné počítat s minimálním nárůstem vnějšího rozměru kvůli tloušťce stěny a materiálu. Hrdlo označuje koncový nebo přechodový spoj, který často vyžaduje specifické rozměrové toleranční limity pro správné usazení a utěsnění.
Spojovací technologie ovlivňuje dimenzování trubek zejména tím, že některé spoje mohou snížit efektivní průřezovou plochu potrubí nebo vyžadovat větší vnější průměr kvůli konstrukčním prvkům spoje. Například u lisovaných spojů měděných nebo nerezových trubek je nutné počítat s přesností rozměrů v řádu setin milimetru, aby nedošlo k netěsnostem. U plastových trubek (PPR, PE, PEX) zase tloušťka stěny ovlivňuje vnitřní průměr, který je klíčový pro hydraulický výpočet.
Pro správný výběr rozměrů trubek je proto nezbytné zohlednit typ spoje, materiál a jeho normativní rozměry. K tomu slouží tabulky průměrů trubek dle ČSN a DIN, které uvádějí přesné hodnoty vnitřních a vnějších průměrů, například:
| Označení DN | Palcové označení | Vnější průměr (mm) | Vnitřní průměr (mm) | Materiál |
|---|---|---|---|---|
| DN15 | 1/2″ | 21,3 | cca 15,0-16,0 | Ocel, měď, plast |
| DN25 | 1″ | 33,7 | cca 25,0-26,0 | Ocel, měď, plast |
| DN50 | 2″ | 60,3 | cca 50,0-52,0 | Ocel, plast |
| DN100 | 4″ | 114,3 | cca 100,0-102,0 | Ocel, plast |
Odborná rada: Při návrhu instalace je nutné konzultovat konkrétní tabulky rozměrů podle používaných materiálů a norem, protože například ocelové trubky dle EN 10255 mají odlišné tolerance než plastové trubky označované přímo podle vnějšího průměru.
Spojovací technologie a jejich konstrukční vliv
Spojovací prvky jako nátrubky, mufny a hrdla vyžadují přesné dodržení rozměrů, aby nedocházelo ke snížení průtočného průřezu nebo vzniku netěsností. Například:
- Nátrubek vyžaduje přesné vnější průměry trubek, protože trubka musí zasunout do hrdla nebo armatury s minimální vůlí, obvykle do 0,1 mm tolerance.
- Mufna musí zajistit pevné spojení bez deformace vnitřního průměru, což znamená, že tloušťka stěny nesmí být nadměrná, aby se nezmenšil průtok.
- Hrdlo jako přechodový spoj často kombinuje různé průměry, proto je nutné znát přesné odpovídající průměry trubek, aby bylo možné použít vhodné tvarovky.
Tip: Nesprávný výběr spojovací technologie nebo nepřesné rozměry trubek mohou vést k netěsnostem, zvýšenému hluku a snížení průtoku, což negativně ovlivňuje funkčnost celé instalace.
Přehled tabulek průměrů trubek podle ČSN a DIN
Tabulky rozměrů trubek podle ČSN a DIN poskytují standardizované hodnoty, které zahrnují:
- Jmenovitý průměr DN (Diameter Nominal) – označuje přibližný vnitřní průměr trubky v milimetrech.
- Palcové označení – historicky vycházející z vnitřního průměru, ale s pevně stanoveným vnějším průměrem.
- Vnější průměr – přesný rozměr podle normy, který je klíčový pro výběr spojovacích prvků.
- Tloušťka stěny – označovaná jako Schedule (STD, XS, XXS), která ovlivňuje vnitřní průměr a pevnost trubky.
Tyto tabulky umožňují přesný výpočet a výběr odpovídajících průměrů trubek pro různé druhy instalací, například vodovodní, topné nebo kanalizační systémy.
Odborná rada: Pro vodovodní instalace je vhodné volit průměry trubek s ohledem na tlakové řady a rychlost proudění vody (0,36-0,7 m/s), aby se minimalizovaly tepelné ztráty a hluk.
Shrnutí
- Nátrubek, mufna a hrdlo jsou základní spojovací prvky, které vyžadují přesné dimenzování trubek.
- Spojovací technologie ovlivňuje průřez potrubí a musí být zohledněna při výběru rozměrů.
- Tabulky průměrů trubek dle ČSN a DIN poskytují standardizované rozměry vnějších a vnitřních průměrů.
- Materiál trubky a její tloušťka stěny mají zásadní vliv na volbu
Časté dotazy k tabulkám průměrů trubek pro instalace a stavbu
Jaký je standardní průměr vodovodních trubek pro domácí instalace?
Standardní průměry pro vodovodní rozvody jsou DN15 (vnější průměr cca 21,3 mm) a DN20 (cca 26,9 mm). Tyto velikosti jsou nejčastější pro běžné domácí instalace podle normy ČSN.
Jaký je vnější průměr trubky DN25?
Trubka označená DN25 má vnější průměr přibližně 33,7 mm podle normy EN 10255, což je standardní hodnota pro ocelové i plastové trubky.
Co znamená označení DN u trubek?
DN (diameter nominal) označuje jmenovitý průměr, který přibližně odpovídá vnitřnímu průměru trubky v milimetrech, nikoli přesnému rozměru.
Jak se převádí palcové označení trubek na milimetry?
1 palec odpovídá 25,4 mm, ale u trubek palcové označení většinou odpovídá jmenovitému DN rozměru, nikoli přesnému vnějšímu průměru.
Jaká je tloušťka stěny běžné ocelové trubky DN50?
Standardní tloušťka stěny u ocelové trubky DN50 je přibližně 3,2 mm dle normy EN 10220, což zajišťuje dostatečnou pevnost pro instalace.
Proč plastové trubky mají označení podle vnějšího průměru?
U plastových trubek je důležitý vnější průměr pro správnou montáž tvarovek a zajištění těsnosti spoje.
Jaký je význam označení PN u plastových trubek?
PN (pressure nominal) určuje maximální pracovní tlak trubky, například PN10 znamená tlak do 10 barů.
Jaký průměr trubky je vhodný pro podlahové topení?
Pro podlahové topení se obvykle používají trubky o průměru 16 až 20 mm, často materiály PEX nebo ALPEX.
Jaký je rozdíl mezi vnitřním a vnějším průměrem trubky?
Vnitřní průměr určuje průtok média, zatímco vnější průměr zahrnuje tloušťku stěny a je klíčový při montáži a výběru tvarovek.
Jak ovlivňuje délka potrubí výběr průměru trubky?
S rostoucí délkou potrubí je třeba volit větší průměr, aby se minimalizovaly tlakové ztráty a zaručil dostatečný průtok.
Jaký je vnitřní průměr běžné lešenářské trubky?
Lešenářské trubky mají vnitřní průměr přibližně 48,3 mm, což odpovídá normě DN50 pro ocelové trubky.
Jaké jsou standardní rozměry trubek podle ČSN pro vodovodní instalace?
Podle ČSN jsou standardní rozměry trubek DN15 (21,3 mm), DN20 (26,9 mm) a DN25 (33,7 mm) nejpoužívanější pro vodovodní systémy.
Jak se liší průměry trubek dle DIN normy od českých standardů?
DIN norma používá metrická označení s vnějším průměrem v mm, například 20 mm nebo 25 mm, které se mohou mírně lišit od českých DN hodnot.
Jak vypočítat vhodný průměr trubky pro topení podle délky potrubí?
Výpočet zahrnuje průtok, rychlost média a délku potrubí; například pro úseky do 10 metrů postačuje DN20, pro delší trasy DN25 a více.
Jaké jsou doporučené tloušťky stěny u plastových trubek pro vodovodní instalace?
Tloušťka stěny plastových trubek je obvykle 2,3 mm u DN20 a 2,9 mm u DN25, s ohledem na tlakové řady PN10 nebo PN16.
Tip: Při výběru průměru trubky je častou chybou podcenit délku potrubí, což vede k nevyhovujícím tlakům a špatnému průtoku. Vždy zvažte i materiál a tlakové požadavky instalace. Tento přehled průměrů trubek dle normy pomůže správně zvolit vhodný rozměr pro konkrétní stavbu nebo instalaci.
