Jak správně změřit kapacitu baterie pomocí multimetru – návod
Přesné měření napětí baterie pomocí multimetru vám během několika sekund odhalí její aktuální kondici a zbytkovou kapacitu. Správné nastavení multimetru a pochopení vnitřního odporu baterie jsou klíčové parametry, které spolehlivě určí, zda je váš akumulátor připraven k dalšímu provozu nebo vyžaduje výměnu. Tento postup využijete od běžných tužkových článků až po náročnější testování autobaterie v zimním období.
To hlavní z článku
- Podle ADAC v roce 2025 bylo 44,9 % poruch vozidel způsobeno problémy s baterií.
- Plně nabitá 12V autobaterie má napětí 12,6-12,8 V při vypnutém motoru.
- Při měření kapacity baterie je třeba nastavit multimetr na stejnosměrné napětí v rozsahu 15-20 V.
- Napětí pod 12,4 V značí potřebu dobití baterie, pod 11,9 V hrozí trvalé poškození.
- Před měřením je vhodné zapnout světlomety na 2-3 minuty pro odstranění povrchového náboje.
Jak správně nastavit multimetr pro měření kapacity baterie
Pro správné měření kapacity baterie pomocí multimetru musíte nejprve zvolit režim stejnosměrného napětí označený symbolem DCV nebo V s přímou čárou. U autobaterií nastavte rozsah na hodnotu 20 V, zatímco pro menší články jako tužkové baterie postačí rozsah 2 V. Správné nastavení multimetru pro měření kapacity baterie je klíčové pro získání přesných výsledků, které odrážejí aktuální stavy baterie.
Při měření napětí baterie postupujte podle těchto kroků:
- Připojte černý měřicí kabel do zdířky označené COM.
- Zasuňte červený měřicí kabel do zdířky označené symbolem V nebo VΩmA.
- Otočný přepínač multimetru nastavte na odpovídající hodnotu DCV.
- Přiložte hroty multimetru ke kontaktům baterie, červený na kladný a černý na záporný pól.
Tip: Před zahájením práce zkontrolujte stav kabelů a hrotů multimetru, zda nejsou poškozené. Častá chyba při testování autobaterie spočívá v ponechání přístroje v režimu pro měření střídavého napětí (ACV), což vede k chybným údajům. Měření kapacity baterie pomocí multimetru vyžaduje čisté kontakty, proto je před přiložením hrotů očistěte od koroze či nečistot. Pamatujte, že tento postup vám poskytne informaci o napětí, nikoliv o vnitřním odporu baterie, který vyžaduje specializovaný zátěžový tester. Toto měření se hodí pro rychlou diagnostiku vybitého článku, není však vhodné pro zjištění celkového stavu opotřebení u starších baterií.

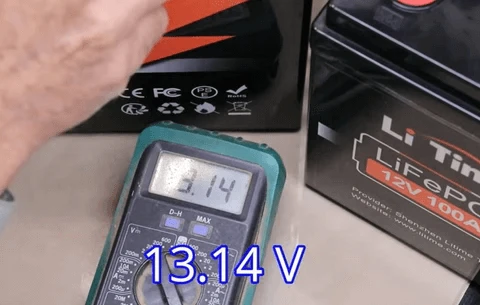

Jak krok za krokem změřit napětí 12V autobaterie multimetrem
Při testování autobaterie multimetrem je nutné si uvědomit, že napětí samo o sobě přímo neukazuje celkovou kapacitu v ampérhodinách, ale poskytuje zásadní informaci o stavu nabití. Jak změřit kapacitu baterie s multimetrem krok za krokem vyžaduje správnou přípravu a pochopení principů, jakými multimetr pracuje, což podrobně popisuje například dokumentace na portálu Wikipedia o multimetru.
Jak správně připojit multimetr k 12V autobaterii
- Nastavení multimetru – otočný volič přepněte do sekce pro měření stejnosměrného napětí DC na hodnotu 20 V.
- Připojení sond – červený měřicí kabel zasuňte do zdířky označené V a černý kabel do zdířky COM.
- Kontakt s póly – červený kabel pevně přiložte na kladný pól (+) autobaterie a černý kabel na záporný pól (-).
- Odečet hodnoty – na displeji multimetru se zobrazí aktuální napětí, které je klíčové pro určení stavu baterie.
Tip: Častá chyba při měření napětí baterie spočívá v nedokonalém kontaktu sond s olověnými póly, což způsobuje skákání hodnot na displeji; vždy zajistěte čistý kovový kontakt bez nánosů oxidace.
Proč zapnout světlomety na 2-3 minuty před měřením
Před samotným měřením je nezbytné odstranit tzv. povrchové napětí, které vzniká bezprostředně po vypnutí motoru nebo nabíječky. Pokud byste tento krok vynechali, naměřené napětí by bylo nereálně vysoké a neposkytlo by pravdivý obraz o stavu nabití. Zapnutím světlometů na 2 až 3 minuty zatížíte obvod, čímž se vnitřní odpor baterie ustálí na reálné provozní úrovni. Toto opatření zajistí přesné měření napětí baterie, které lépe reflektuje její skutečnou kondici. Tato metoda se hodí pro běžné řidiče, kteří chtějí rychle zjistit stav baterie, ale není náhradou za zátěžový test kapacity baterie v profesionálním servisu.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak interpretovat naměřené hodnoty napětí a co znamenají pro stav baterie
Samotné měření napětí baterie pomocí multimetru vám poskytne základní přehled o jejím aktuálním nabití. Pro správnou interpretaci výsledků musíte nechat baterii po jízdě nebo nabíjení alespoň dvě hodiny v klidu, aby se ustálilo chemické napětí. Nastavení multimetru pro měření kapacity baterie vyžaduje přepnutí na stejnosměrné napětí (DCV) s rozsahem do 20 V.
Při hodnocení stavu baterie se zaměřte na klíčové prahové hodnoty, které definují její provozní schopnosti:
| Napětí (V) | Stav nabití baterie |
|---|---|
| 12,60 – 12,80 V | Plně nabitá baterie |
| 12,40 V | Částečně vybitá, vyžaduje dobití |
| 11,90 V | Hluboce vybitá, riziko poškození |
| pod 10,50 V | Kritický nedostatek startovacího proudu |
Napětí pod 12,4 V znamená potřebu okamžitého dobití, zatímco hodnoty pod 11,9 V již indikují trvalé poškození baterie sulfatací desek. Pokud při pokusu o start napětí klesne pod 10,5 V, baterie již nedokáže dodat dostatečný startovací proud pro sepnutí startéru.
Tip: Častou chybou při měření je zanedbání vnitřního odporu baterie. I když multimetr ukáže 12,6 V, baterie může být poškozená a pod zátěží okamžitě selže. Pro přesné určení kapacity proto vždy kombinujte měření napětí s testem pod zátěží. Tato metoda se hodí pro řidiče, kteří chtějí předejít nečekanému vybití, ale není vhodná pro zjištění přesné kapacity v ampérhodinách (Ah).
Jak měřit kapacitu a stav baterie různých typů (olověné, Li-ion, tužkové)
Správné měření kapacity baterie pomocí multimetru vyžaduje pochopení chemického složení článku a odpovídající nastavení multimetru pro dané napěťové úrovně. Každý typ baterie disponuje odlišnými provozními charakteristikami, které musíte při interpretaci výsledků zohlednit.
| Typ baterie | Nominální napětí | Plně nabitý stav | Vybitý stav |
|---|---|---|---|
| Olověná (12V) | 12,0 V | 12,7 V | 12,1 V |
| Li-ion | 3,7 V | 4,2 V | 3,2 V |
| Tužková (alkalická) | 1,5 V | 1,6 V | 1,1 V |
Měření kapacity olověné autobaterie multimetrem
Pro testování autobaterie nastavte multimetr na rozsah 20 V DC. Olověná baterie v klidovém stavu vykazuje napětí 12,6 až 12,8 V při plném nabití. Pokles napětí pod 12,4 V indikuje nutnost dobití, zatímco hodnoty pod 12,2 V značí hluboké vybití. Častá chyba: měření napětí ihned po jízdě, kdy povrchový náboj zkresluje výsledky; nechte baterii alespoň 2 hodiny v klidu. Měření napětí baterie samo o sobě neurčí vnitřní odpor baterie, k tomu je nutný zátěžový test.
Měření kapacity Li-ion baterie multimetrem
Lithium-iontová baterie vyžaduje opatrnost při manipulaci a přesné nastavení multimetru na rozsah 10 V či 20 V DC. Nominální napětí těchto článků se pohybuje kolem 3,6 až 3,7 V, přičemž plně nabitý stav dosahuje 4,2 V. Pokud naměříte hodnoty pod 3,0 V, akumulátor je v kritickém stavu a hrozí jeho trvalé poškození. Odborná rada: Při měření dbejte na to, aby nedošlo ke zkratu kontaktů, což u Li-ion článků vede k rychlému přehřátí a vznícení.
Měření kapacity tužkové baterie multimetrem
Pokud vás zajímá, jak změřit kapacitu tužkové baterie s multimetrem, nastavte přístroj na rozsah 2 V DC. Nová alkalická tužková baterie disponuje napětím kolem 1,5 až 1,6 V. Pokles pod hranici 1,3 V signalizuje, že baterie ztrácí svou využitelnost v zařízeních s vysokým odběrem. Pro koho se toto měření hodí vs pro koho NE: metoda je ideální pro rychlou kontrolu stavu baterií v dálkových ovladačích, ale není vhodná pro přesné určení zbývající kapacity v zařízeních s vysokým proudovým odběrem, kde napětí pod zátěží prudce klesá.
Jak změřit vnitřní odpor baterie a jeho význam pro kapacitu
Vnitřní odpor baterie přímo určuje její schopnost dodávat potřebný proud a vypovídá o míře chemického opotřebení článku. S rostoucím vnitřním odporem dochází k úbytku napětí přímo uvnitř baterie, což snižuje její využitelnou kapacitu a způsobuje rychlý pokles napětí při jakémkoliv zatížení.
Výpočet kapacity baterie na základě měření odporu a napětí
Pro přesné určení stavu baterie je klíčové měření napětí v klidovém stavu a následné testování pod zátěží. Samotné nastavení multimetru na rozsah odporu (Ω) u běžných baterií často neposkytuje přesné výsledky, protože vnitřní odpor zdravé baterie se pohybuje v řádech miliohmů (mΩ), zatímco běžný multimetr má rozlišení v jednotkách ohmů. Pro určení vnitřního odporu (Ri) se proto využívá Ohmův zákon, kde odpor vypočítáte jako rozdíl napětí naprázdno (U0) a napětí pod zátěží (Uz) dělený protékajícím proudem (I) podle vzorce Ri = (U0 – Uz) / I.
- Provozní napětí baterie pod zátěží klesá přímo úměrně s jejím vnitřním odporem.
- Starší články vykazují vyšší vnitřní odpor, což výrazně omezuje jejich reálnou kapacitu.
- Profesionální test kapacity baterie vyžaduje stabilní zátěžový rezistor pro simulaci reálného odběru.
Odborná rada: Pro přesné měření vnitřního odporu baterie doporučuji použít dedikovaný ESR metr nebo tester vnitřního odporu. Běžný multimetr vykazuje při měření nízkých odporů vysokou chybu způsobenou přechodovými odpory měřicích kabelů a kontaktů.
Častá chyba spočívá v pokusu o přímé měření odporu multimetrem na svorkách baterie, která je stále připojena k elektrickému obvodu vozidla nebo zařízení, což vede k chybným výsledkům a riziku poškození multimetru. Tato metoda měření odporu se hodí pro orientační diagnostiku článků v domácnosti, ale pro servisní testování autobaterie je nutné využít zátěžový tester simulující startovací proud (CCA). Tato metoda se nehodí pro baterie s integrovanou elektronikou (např. chytré Li-ion články v noteboocích), kde může dojít k poškození řídicích obvodů měřicím proudem multimetru.
Jak provést kalibraci multimetru a ověřit přesnost měření
Před samotným měřením kapacity baterie je nezbytné zajistit, aby váš přístroj pracoval správně. Pravidelná kalibrace multimetru přímo zlepšuje přesnost měření, což je zásadní pro správné vyhodnocení, v jakém stavu se baterie nachází. Pokud přístroj vykazuje odchylky, výsledky měření napětí baterie mohou být zavádějící a vést k chybným závěrům o životnosti článku.
Testování přístroje a ověření přesnosti
Testování přístroje provádějte vždy na známých zdrojích napětí, například na nové alkalické tužkové baterii s nominálním napětím 1,5 V. Pokud multimetr po správném nastavení ukazuje hodnotu odlišnou o více než 0,05 V, může být problém v měřicích kabelech nebo vybité baterii uvnitř samotného měřidla.
- Zkontrolujte stav měřicích hrotů, zda nejsou zoxidované nebo mechanicky poškozené, neboť oxidace zvyšuje přechodový odpor a zkresluje výsledek.
- Vyměňte vnitřní napájecí baterii multimetru, pokud displej zobrazuje symbol slabé baterie nebo pokud se intenzita podsvícení snižuje.
- Ověřte nastavení multimetru na rozsah 20 V pro měření 12V autobaterií, aby byla zajištěna maximální citlivost přístroje.
- Porovnejte naměřenou hodnotu se známým zdrojem napětí pro ověření linearity přístroje v celém rozsahu měření.
Odborná rada: Častou chybou je měření vnitřního odporu baterie nebo kapacity při špatně zvoleném rozsahu nebo nedostatečném kontaktu, což vede k chybným závěrům o stavu baterie. Před měřením se vždy ujistěte, že kabely pevně doléhají na kontakty baterie, aby nedocházelo k ovlivnění výsledků přechodovým odporem.
| Komponenta | Kontrolní úkon | Cíl |
|---|---|---|
| Měřicí hroty | Vizuální kontrola čistoty | Eliminace přechodového odporu |
| Napájení multimetru | Kontrola napětí vnitřní baterie | Zajištění přesnosti měření |
| Přepínač rozsahů | Nastavení na DCV 20 V | Ochrana přístroje a přesnost |
Tento postup se hodí pro každého, kdo chce spolehlivě zjistit stavy baterie před jejím testováním. Pro přesné testování autobaterie nebo článků s vysokou kapacitou však běžný multimetr nestačí, neboť neumí simulovat zátěž potřebnou pro reálné vyhodnocení kapacity (Ah). Tento postup se tedy nehodí pro uživatele, kteří potřebují diagnostikovat pokročilé stavy baterií typu AGM nebo EFB, u nichž je nutné sledovat parametr SOH (zdravotní stav) pomocí zátěžového testeru.
Časté dotazy a odpovědi o měření kapacity baterie multimetrem
Otázka: Jak otestovat baterii multimetrem?
Nastavte multimetr na stejnosměrné napětí (DCV) s rozsahem 15-20 V, připojte kabely na póly baterie a změřte napětí. Plně nabitá 12V baterie vykazuje hodnoty mezi 12,6-12,8 V.
Otázka: Jak změřit kapacitu baterie multimetrem?
Samotné měření napětí poskytuje pouze přibližný odhad kapacity baterie, nikoliv přesnou hodnotu v ampérhodinách. Pro přesnější výsledky kombinujte měření napětí s testem vnitřního odporu baterie.
Otázka: Jak zjistit aktuální kapacitu baterie?
Aktuální stav baterie zjistíte porovnáním naměřeného napětí s tabulkou výrobce pro daný typ akumulátoru. Pro zjištění reálné kapacity v Ah je nutné použít zátěžový tester.
Otázka: Kolik voltů má špatná baterie?
Pokud měření napětí baterie ukáže hodnotu pod 11,9 V, je akumulátor pravděpodobně vybitý nebo sulfatovaný. Při napětí pod 10,5 V již baterie často není schopna nastartovat motor.
Otázka: Jak správně nastavit multimetr pro měření autobaterie?
Pro testování autobaterie vždy zvolte správné nastavení multimetru na DC napětí, označené symbolem rovné čáry s tečkami. Rozsah zvolte na 20 V, což je ideální pro běžné 12V systémy.
Otázka: Jak interpretovat výsledky měření baterie multimetrem?
Rozmezí 12,6-12,8 V znamená plně nabitý stav, zatímco 12,1-12,4 V indikuje částečné vybití. Hodnoty pod 11,9 V signalizují kritický stav vyžadující okamžité dobití nebo výměnu.
Otázka: Jak změřit kapacitu tužkové baterie multimetrem?
Přepněte přístroj na rozsah 2 V DC a přiložte měřicí hroty ke kladnému a zápornému pólu. Nový článek typu AA by měl vykazovat napětí přibližně 1,5 V.
Otázka: Jak změřit vnitřní odpor baterie?
Měření vnitřního odporu baterie vyžaduje speciální mili-ohmetr, protože běžný multimetr v režimu odporu (Ω) není pro chemické zdroje proudu vhodný. Vysoký vnitřní odpor přímo značí degradaci kapacity baterie.
Otázka: Jaké jsou časté chyby při měření kapacity baterie multimetrem?
Častou chybou je měření napětí ihned po jízdě, kdy povrchové napětí zkresluje výsledky. Na co si dát pozor: měřte vždy po minimálně dvouhodinovém klidu, aby se napětí ustálilo.
Otázka: Jak bezpečně měřit kapacitu autobaterie?
Bezpečnost je při práci s elektrolytem a olovem klíčová, proto používejte ochranné brýle a rukavice. Měření provádějte vždy přímo na svorkách, nikdy nepoužívejte zkorodované kontakty.
Otázka: Jak kalibrovat multimetr před měřením?
Před měřením ověřte stav vlastní baterie v multimetru a zkontrolujte neporušenost měřicích kabelů. Přesnou kalibraci multimetru provádějí pouze specializované laboratoře s akreditací.
Otázka: Jaký vliv má teplota na měření kapacity baterie?
Chemické procesy uvnitř baterie zpomaluje chlad, což snižuje napětí i startovací schopnost. Odborná rada: Měření kapacity baterie provádějte při stabilní pokojové teplotě kolem 20 °C pro dosažení reprodukovatelných výsledků.
