Jak funguje hydraulický pohon: základní principy a pojmy

Hydraulický pohon využívá kapalinu pod tlakem k přenosu síly a pohybu, což umožňuje přesné a silné ovládání strojů. Základem systému jsou komponenty jako hydraulické čerpadlo, ventily a motor, které společně tvoří hydrostatický pohon. Porozumění principům jejich fungování pomáhá nejen při návrhu, ale i správné údržbě hydraulických zařízení.

Co je hydraulický pohon a jaký je jeho základní princip?

Hydraulický pohon přeměňuje mechanickou energii na tlak kapaliny pomocí hydraulického čerpadla, které vytváří tlak až několik tisíc psi (například běžně 2 000 až 2 500 psi). Tlaková kapalina proudí uzavřeným hydraulickým systémem a pohání pracovní prvky jako hydraulické válce nebo hydromotory s přesně řízenou silou a pohybem.

Princip fungování spočívá v přeměně mechanické energie vstupující do hydraulického čerpadla na tlak kapaliny, který je následně přenášen k hydraulickému válci nebo motoru. Hydraulické ventily regulují směr a průtok kapaliny, což umožňuje přesnou kontrolu rychlosti a výkonu pohonu. Tento uzavřený oběh kapaliny zajišťuje efektivní přenos síly bez výrazných ztrát.

Základní pojmy hydrauliky zahrnují hydraulický motor, hydrostatický pohon a rozdíl mezi hydrostatickým a hydrodynamickým pohonem. Hydrostatický pohon přenáší tlak kapaliny přímo bez jejího významného proudění, což umožňuje vysoký tlak a přesné ovládání, typické například pro hydraulické motory s objemem zdvihu od 4,9 cm³ do 155,7 cm³ na otáčku. Naproti tomu hydrodynamický pohon využívá kinetickou energii kapaliny k přenosu výkonu, což je méně přesné a efektivní.

Tip: Častou chybou je podcenění čistoty hydraulického oleje, která přímo ovlivňuje životnost čerpadel a ventilů. Proto je nutné pravidelně kontrolovat a měnit hydraulický olej podle provozních podmínek a ne pouze podle kalendáře.

Hydraulický pohon se hodí pro aplikace vyžadující vysoký tlak a přesné řízení síly, například v průmyslových lisech nebo stavebních strojích. Naopak není vhodný pro nízkotlaké aplikace s malými požadavky na výkon, kde je efektivnější elektrický pohon.

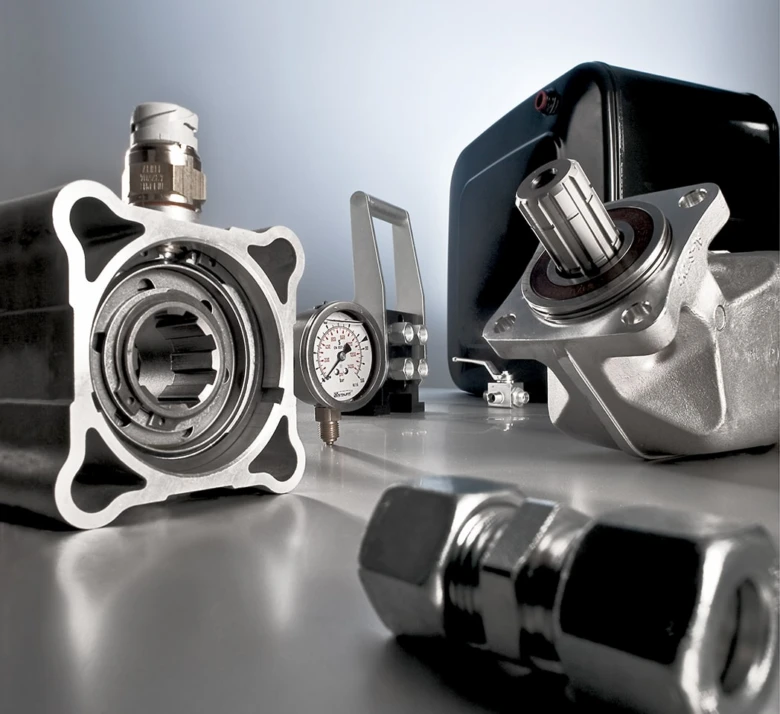

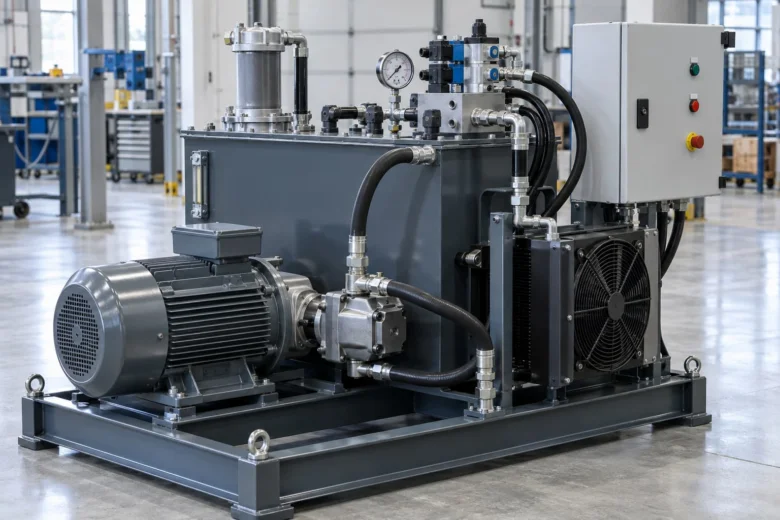

Hlavní komponenty hydraulického pohonu a jejich funkce

• Hydraulické čerpadlo – přeměňuje mechanickou energii na hydraulický tlak kapaliny. Typický průtok čerpadla se pohybuje od jednotek do desítek litrů za minutu, přičemž tlak dosahuje až 350 barů. Čerpadla se dělí na zubová (pevný zdvih, hlučnější, vhodná pro cenově citlivé aplikace), lamelová (hladší chod, citlivá na nečistoty, vhodná pro průmyslové stroje) a pístová (vysoký tlak, proměnný výtlak, náročná na čistotu oleje, ideální pro nepřetržitý provoz). Hydraulické čerpadlo určuje základní hydraulický výkon systému, který lze spočítat podle vzorce výkon (HP) = (tlak [psi] × průtok [GPM]) ÷ 1714.

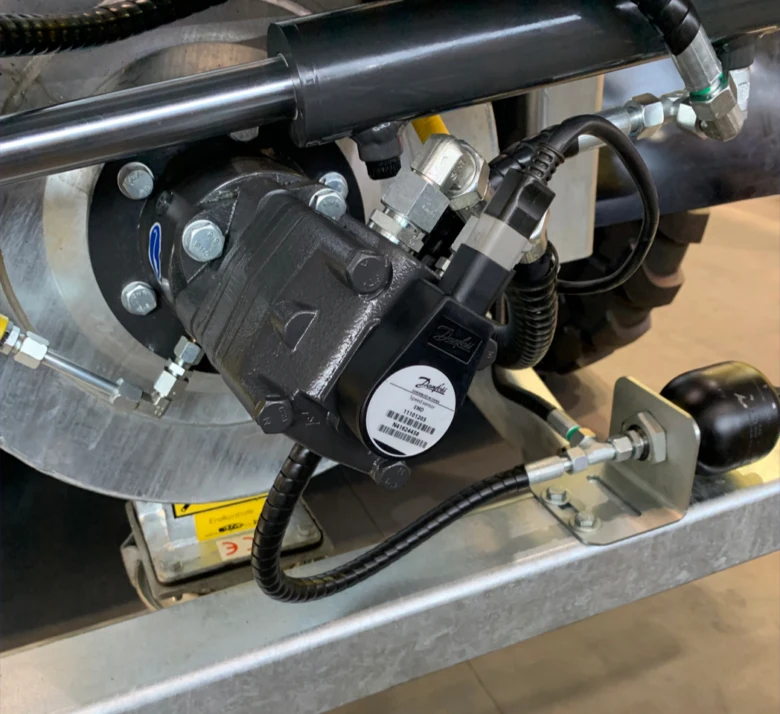

• Hydraulický motor – přeměňuje tlak kapaliny zpět na mechanický pohyb, obvykle otáčivý. Například orbitální motor OMPX 160 má zdvihový objem 155,7 cm³ na otáčku, zatímco zubový motor typu F má 22,5 cm³ na otáčku. Princip spočívá v využití tlakové energie kapaliny k otáčení hřídele, přičemž výkon a otáčky závisí na průtoku a tlaku kapaliny.
• Hydraulické ventily – regulují směr, tlak a průtok kapaliny. Pojistné ventily omezují maximální tlak přesměrováním průtoku při dosažení nastavené hodnoty, průtok-regulační ventily řídí rychlost pohybu, proporcionální ventily umožňují jemné nastavení průtoku a servoventily zajišťují rychlou odezvu a přesné polohování.
• Hydraulický válec – přeměňuje tlak kapaliny na přímočarý pohyb. Například válec o průměru 4 palce (plocha pístu cca 12,57 in²) a zdvihu 12 palců vyžaduje průtok cca 3,92 GPM pro zdvih za 10 sekund při tlaku 2 000 psi. Hydraulické válce se používají u zvedáků, lisů a dalších zařízení vyžadujících lineární sílu.
• Hydraulická nádrž – uchovává hydraulický olej a zajišťuje jeho cirkulaci. Nádrž musí mít objem přizpůsobený systému, zdvihu a pracovnímu cyklu, přičemž je třeba zohlednit minimální hladinu oleje, tepelnou roztažnost a dobu odvzdušnění. Nevhodné je používat univerzální pravidlo 1 galon na GPM, protože to nezohledňuje dynamiku systému a chlazení oleje.
• Těsnění – zabraňují únikům hydraulického oleje a vnikání nečistot, což je klíčové pro ochranu komponent a prodloužení životnosti systému. Správný výběr a pravidelná kontrola těsnění snižují riziko poruch a úniků.
• Hydraulické vedení – tvoří potrubí, hadice a spoje, které přenášejí kapalinu mezi jednotlivými částmi. Materiály a dimenze vedení musí odpovídat provoznímu tlaku a průtoku, aby se minimalizovaly ztráty a riziko poškození.

Hydrostatický pohon, založený na těchto komponentách, umožňuje přesné řízení síly a pohybu s vysokou účinností. Tento systém ocení uživatelé vyžadující plynulou regulaci a vysoký výkon, například v zemědělství, stavebnictví nebo průmyslu. Naopak u aplikací s nízkými nároky na tlak a přesnost může být vhodnější elektrický pohon, který bývá jednodušší a levnější.

Tip: Častou chybou je poddimenzování hydraulické nádrže, což vede k přehřívání oleje a snížení životnosti systému. Doporučuji vždy zohlednit nejen objem oleje, ale i pracovní cyklus a tepelné zatížení.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak fungují jednotlivé typy hydraulických čerpadel a motorů?

Hydraulický pohon pracuje na principu přenosu energie kapalným médiem pod tlakem, přičemž klíčovou roli hrají hydraulická čerpadla a motory. Různé typy čerpadel a motorů využívají odlišné konstrukční principy, které ovlivňují jejich výkon, hlučnost a vhodnost pro konkrétní aplikace.

Princip zubových čerpadel

Zubové čerpadlo patří mezi nejjednodušší a nejčastěji používané typy hydraulických čerpadel s pevný zdvihem. To znamená, že objem kapaliny, kterou čerpadlo dopraví za jednu otáčku, je konstantní. Výhodou je ekonomická výroba a jednoduchá konstrukce. Naopak zubová čerpadla jsou hlučnější a mohou mít nižší účinnost při vyšších tlacích. Jsou vhodná pro cenově citlivé aplikace, kde není kladen důraz na tichý chod. Typický příklad hydraulického motoru s pevný zdvihem je zubový motor typu F, který se používá v zemědělské technice a lehkých strojích.

1. Rotace ozubených kol – kapalina je nasávána a vytlačována přes zuby kol
2. Přenos tlaku – pevný objem kapaliny generuje konstantní tlak
3. Výstup kapaliny – pohání hydraulický motor nebo válec s předvídatelným výkonem

Princip lamelových čerpadel

Lamelové čerpadlo nabízí hladší a tišší provoz díky proměnné geometrii pracovního prostoru. Jeho konstrukce obsahuje otočné lamely, které přizpůsobují objem čerpané kapaliny podle zatížení. Tento typ čerpadla je citlivý na znečištění hydraulického oleje, které může způsobit rychlejší opotřebení lamel a snížení výkonu. Lamelová čerpadla se proto často využívají v průmyslových továrních strojích, kde je kladen důraz na tichý a stabilní chod za předpokladu kvalitní filtrace oleje.

1. Otáčení rotorových lamel – vytváří proměnný objem pracovního prostoru
2. Nasávání a vytlačování kapaliny – zajišťuje plynulý hydraulický výkon
3. Regulace výtlaku – umožňuje přizpůsobení výkonu stroje dle potřeby

Princip pístových čerpadel

Pístové čerpadlo dosahuje vysokého tlaku hydraulického oleje, často přes 300 barů, a umožňuje proměnný výtlak díky nastavitelné zdvihové ploše pístů. To vede k vysoké účinnosti a přesné regulaci výkonu hydraulického pohonu. Tyto čerpadla jsou konstrukčně náročnější a dražší, ale ideální pro náročné aplikace, jako jsou stavební stroje, kde je vyžadován velký hydraulický výkon a spolehlivost. Hydraulický motor F11-005 s objemem 4,9 cm³ na otáčku je příkladem efektivního pístového motoru využívaného v průmyslu.

1. Písty ve válcích – mění objem pracovního prostoru podle zdvihu
2. Regulace zdvihu – umožňuje variabilní výtlak a tlak
3. Přenos výkonu – vysoký tlak přeměněný na mechanickou práci hydraulického válce nebo motoru

Tip: Častá chyba při použití lamelových čerpadel je nedostatečná filtrace hydraulického oleje, což vede k rychlému opotřebení lamel a poruchám systému.

Hydrostatický pohon pracuje na principu přímé přeměny tlaku hydraulické kapaliny na mechanický výkon, uplatňuje se především tam, kde je potřeba přesná regulace síly a rychlosti. Tento princip je základem i pro popsané hydraulické čerpadla a motory, které spolu tvoří efektivní a spolehlivý hydraulický pohon.

Pro koho se hydraulický pohon hodí? Vysokotlaká pístová čerpadla jsou ideální pro náročné průmyslové a stavební aplikace, kde je potřeba maximální výkon a přesná regulace. Naopak zubová čerpadla jsou vhodná pro jednodušší stroje s menším důrazem na tichost a přesnost, a lamelová čerpadla oceníte v prostředích s čistým olejem a požadavkem na nízkou hlučnost.

Jak vypočítat hydraulický výkon a co ovlivňuje jeho hodnotu?

Hydraulický výkon patří mezi klíčové parametry hydraulického pohonu, protože určuje schopnost systému přenášet mechanickou energii. Jak funguje hydraulický pohon, lze přesně kvantifikovat pomocí jednoduchého vzorce, který zohledňuje tlak a průtok kapaliny, tedy hydraulického oleje. Dále je nezbytné brát v úvahu vliv teploty a viskozity oleje, jež ovlivňují efektivitu i životnost celého systému.

Vzorec pro výpočet hydraulického výkonu

Hydraulický výkon (HP) se vypočítá podle vzorce:

\[

\text{Hydraulický výkon} = \frac{\text{Tlak kapaliny (psi)} \times \text{Průtok kapaliny (GPM)}}{1714}

\]

Tlak kapaliny vyjadřuje sílu, kterou kapalina působí na stěny systému, zatímco průtok kapaliny označuje objem kapaliny protékaný za jednotku času. Například při průtoku 10 GPM a tlaku 2 500 psi dosáhne hydraulický výkon hodnoty:

\[

\frac{2\,500 \times 10}{1714} \approx 14,6 \text{ HP}

\]

Tento výkon je však teoretický a v praxi je nutné zohlednit účinnost hydraulického pohonu, která často činí kolem 85 %, což zvyšuje požadovaný příkon motoru na přibližně 17,2 HP.

Vliv teploty a viskozity hydraulického oleje

Hydraulický olej plní nejen funkci přenosu síly, ale také mazání a chlazení systému. Teplota oleje přímo ovlivňuje jeho viskozitu, tedy vnitřní tření kapaliny. S rostoucí teplotou viskozita klesá, což může zlepšit průtok kapaliny, ale zároveň zvýšit opotřebení komponentů kvůli snížené mazací schopnosti.

Nízká viskozita způsobená vysokou teplotou hydraulického oleje může vést ke snížení hydraulického výkonu a zkrácení životnosti hydraulického čerpadla, hydraulických ventilů a hydraulického válce. Naopak příliš vysoká viskozita při nízkých teplotách zvyšuje odpor průtoku a zvyšuje energetickou náročnost pohonu.

Tip: Pro správnou funkci hydraulického pohonu je nezbytné pravidelně sledovat teplotu a kvalitu hydraulického oleje a dodržovat tipy pro údržbu hydraulických zařízení, aby se předešlo poruchám způsobeným nevhodnou viskozitou.

Role nádrže a jak správně dimenzovat její velikost

Hydraulická nádrž představuje klíčovou součást hydraulického pohonu, která ovlivňuje jeho spolehlivost i výkon. Velikost nádrže závisí především na objemu systému, tedy množství hydraulického oleje potřebného pro naplnění všech prvků jako jsou hydraulický válec, hydraulický motor a hydraulické ventily. Dále je nutné zohlednit pracovní cyklus stroje – čím častější a intenzivnější je provoz, tím větší nádrž je potřeba k zajištění dostatečné rezervy oleje a prostoru pro odvod vzduchu a nečistot.

Hydraulická nádrž také plní funkci chlazení oleje, což je nezbytné pro udržení optimálního hydraulického výkonu a prodloužení životnosti celého systému. Při návrhu hydraulického pohonu je proto důležité zajistit správnou velikost nádrže tak, aby umožnila dostatečné ochlazení a zároveň udržela minimální hladinu oleje potřebnou k zabránění kavitačním jevům v hydraulickém čerpadle.

Častou chybou je spoléhání se na jednoduché pravidlo „1 galon na GPM“ (galon na galon za minutu průtoku), které nebere v úvahu specifika daného stroje a jeho provozní podmínky. Proto při návrhu hydraulického pohonu pro stroj je třeba analyzovat konkrétní provozní parametry a specifika pracovního cyklu.

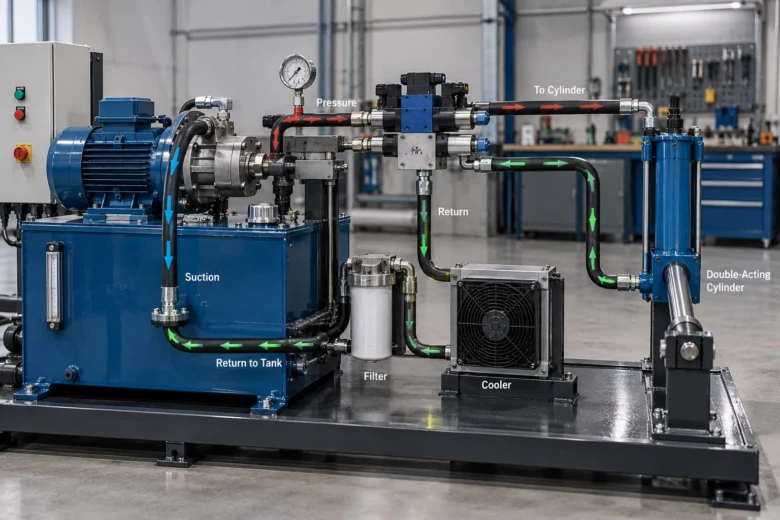

Jak pracují hydraulická zařízení v praxi

• Zajistit dostatečný objem hydraulické nádrže podle celkového objemu systému
• Přihlédnout k intenzitě a délce pracovního cyklu pro volbu správné kapacity nádrže
• Navrhnout nádrž s dostatečnou rezervou pro chlazení oleje a zachování minimální hladiny
• Vyhnout se univerzálním pravidlům bez zohlednění konkrétních parametrů stroje

Odborná rada: Pro stroje s vysokým pracovním zatížením a častým spínáním hydraulického pohonu doporučuji volit nádrž s objemem minimálně 2-3× větším než je objem hydraulického oleje v systému. Naopak pro menší nebo příležitostné použití postačí nádrž s menší rezervou, ale nikdy nesnižujte hladinu pod minimální hranici výrobce.

Základní ventily a jejich funkce v hydraulickém systému

Hydraulické ventily představují klíčové komponenty, které přesně řídí tlak a průtok kapaliny v hydraulickém systému. Mezi základní typy patří pojistné ventily, průtok-regulační ventily, proporcionální ventily a servoventily, přičemž každý plní specifickou funkci nezbytnou pro bezpečný a efektivní provoz.

Pojistný ventil omezuje maximální tlak v systému přesměrováním přebytečného průtoku při dosažení nastavené hodnoty, čímž zabraňuje poškození komponentů hydraulického pohonu. Typické nastavení pojistného ventilu bývá v rozsahu 1 500 až 3 000 psi podle konstrukce stroje a provozních parametrů. Častou chybou je nesprávné nastavení pojistného ventilu, které vede k nadměrnému opotřebení čerpadla nebo netěsnostem.

Průtok-regulační ventil kontroluje rychlost průtoku kapaliny, a tím i rychlost pohybu hydraulického válce nebo motoru. Pro přesné řízení rychlosti se využívají ventily s nastavitelným průtokem, které umožňují regulaci v rozsahu od několika litrů za minutu až po desítky litrů v závislosti na velikosti systému.

Proporcionální ventil umožňuje plynulou regulaci průtoku a tlaku v závislosti na elektrickém signálu, čímž zajišťuje přesné ovládání výkonu hydraulického pohonu. Tento typ ventilu se používá v aplikacích vyžadujících jemné nastavení síly a rychlosti, například v automatizovaných výrobních linkách.

Servoventil představuje nejpřesnější typ ventilu, který umožňuje rychlou odezvu a velmi přesné polohování hydraulických prvků. Využívá se zejména v robotice a přesných strojních zařízeních, kde je klíčová rychlost a přesnost řízení.

• Pojistný ventil omezuje tlak v rozsahu 1 500-3 000 psi a chrání systém před přetížením.
• Průtok-regulační ventil řídí rychlost průtoku od jednotek do desítek litrů za minutu.
• Proporcionální ventil umožňuje plynulou regulaci tlaku a průtoku podle elektrického signálu.
• Servoventil zajišťuje přesné polohování a rychlou odezvu v automatizovaných systémech.

Tip: Pro koho se hydraulické ventily hodí? Pro stroje vyžadující přesné řízení výkonu a bezpečnost provozu, například průmyslové lisy nebo stavební techniku. Naopak pro jednoduché a levné aplikace s nízkými nároky na přesnost jsou vhodnější základní ventily bez proporcionální regulace.

Jak správně uvést hydraulický systém do provozu a provádět údržbu

Pro správný provoz hydraulického pohonu je nezbytné dodržovat přesné postupy při uvedení systému do provozu a pravidelnou údržbu. Tyto kroky zahrnují kontrolu čistoty hydraulického oleje a nádrže, správné nastavení pojistných ventilů i pečlivé sledování tlaků v systému, což zajistí dlouhou životnost i optimální hydraulický výkon.

Kontrola před uvedením do provozu

Před spuštěním hydraulického systému je nutné prověřit několik klíčových parametrů. Začněte kontrolou čistoty nádrže a hydraulického oleje, protože nečistoty mohou poškodit hydraulické čerpadlo a ventily. Dále ověřte správnou rotaci čerpadla podle výrobních instrukcí, protože nesprávný směr může vést k poruše motoru. Hladina oleje musí být v doporučeném rozmezí, aby se zajistila dostatečná mazací a přenosová schopnost. Nakonec nastavte pojistný ventil na tlak odpovídající specifikacím stroje – správné nastavení zabraňuje poškození hydraulického válce a dalších komponent. Při této kontrole si dejte pozor na častou chybu: nastavení pojistného ventilu příliš vysoko zvyšuje riziko poruchy systému.

1. Kontrola čistoty nádrže – odstraňte nečistoty a zkontrolujte kvalitu oleje
2. Ověření směru rotace čerpadla – dodržte instrukce výrobce
3. Měření hladiny oleje – doplňte do požadovaného rozsahu
4. Nastavení pojistného ventilu – přizpůsobte podle maximálního hydraulického tlaku

Preventivní údržba hydraulických systémů

Preventivní údržba hydraulického systému prodlužuje jeho životnost a zajišťuje stabilní výkon. Klíčová je pravidelná kontrola filtru, protože zanesený filtr omezuje průtok oleje a snižuje hydraulický výkon. Sledujte také čistotu hydraulického oleje a jeho pravidelnou výměnu podle provozních hodin nebo doporučení výrobce. Hladina oleje by měla být kontrolována pravidelně, protože její pokles může signalizovat únik nebo opotřebení těsnění. Stav hadic a spojů rovněž patří k preventivním kontrolám, protože prasklé či poškozené hadice mohou vést k poruše celého hydrostatického pohonu.

1. Kontrola filtru – vyměňte při zanesení nebo podle výrobce
2. Kontrola čistoty oleje – vyměňte při znečištění nebo po uplynutí stanovené doby
3. Měření hladiny oleje – doplňte při poklesu pod doporučenou hranici
4. Prohlídka hadic a spojek – vyměňte poškozené komponenty

Tipy pro údržbu hydraulických zařízení doporučují pravidelně sledovat tlakové hodnoty a správně nastavené hydraulické ventily pro zajištění bezpečného provozu. Správná údržba je nezbytná zejména u strojů s vysokým hydraulickým výkonem a u zařízení využívajících hydraulický motor, kde mohou drobné chyby vést k vážným poruchám.

Správné uvedení hydraulického pohonu do provozu a jeho pravidelná údržba jsou základem spolehlivé funkce a dlouhé životnosti stroje. Dodržování těchto postupů minimalizuje riziko poruch a zvyšuje efektivitu hydraulických zařízení, ať už jde o hydraulický válec, čerpadlo nebo hydrostatický pohon jako celek.

Časté dotazy

Jaký je základní princip fungování hydraulického pohonu?

Hydraulický pohon přeměňuje mechanickou energii na tlak kapaliny, který se přenáší hydraulickými vedeními k motorům či válcům.

Jaké jsou hlavní typy hydraulických čerpadel?

Existují zubová, lamelová a pístová čerpadla; zubová jsou hlučnější a levnější, pístová mají vysoký tlak a proměnný výtlak.

Jak se vypočítá hydraulický výkon?

Výkon se počítá podle vzorce výkon (HP) = (tlak [psi] × průtok [GPM]) ÷ 1714, např. 10 GPM při 2 500 psi = 14,6 HP.

Jaký vliv má teplota na hydraulický olej?

Vyšší teplota snižuje viskozitu oleje, což může ovlivnit výkon a životnost hydraulického systému.

Co je funkce pojistného ventilu?

Pojistný ventil omezuje maximální tlak přesměrováním průtoku při překročení nastavené hodnoty.

Jak správně dimenzovat velikost hydraulické nádrže?

Velikost nádrže se volí podle objemu systému, pracovního cyklu, chlazení a minimální hladiny oleje, nelze použít univerzální pravidlo 1 galon na GPM.

Jak často měnit hydraulický olej a filtry?

Interval výměny závisí na pracovním cyklu a úrovni znečištění, ne na pevně daném kalendáři.

Jak provést kontrolu hydraulického systému před spuštěním?

Zkontrolujte čistotu nádrže, správnou rotaci čerpadla, hladinu oleje a nastavení pojistných ventilů.

Jaké jsou základní ventily v hydraulickém systému?

Pojistné ventily, průtok-regulační ventily, proporcionální ventily a servoventily řídí tlak, průtok a polohování.

Jaké jsou příklady využití hydraulických pohonů?

Používají se ve stavebnictví, zemědělství, průmyslu a dopravních prostředcích pro efektivní přenos síly.

Jaký je princip fungování hydromotoru?

Hydromotor převádí tlak a průtok hydraulické kapaliny na mechanický otáčivý pohyb, přičemž efektivita závisí na přesném utěsnění a konstrukci rotoru.

Na jakém principu pracuje hydraulický zvedák?

Hydraulický zvedák využívá Pascalův zákon, kdy tlak vyvíjený na kapalinu v jednom místě se přenáší rovnoměrně a umožňuje zdvihnout těžké břemeno s menší silou.

Jaké jsou hlavní části hydraulického pohonu?

Základními částmi jsou hydraulické čerpadlo, hydromotor nebo válec, ventily, nádrž a potrubí, které společně zajišťují přenos a řízení energie.

Jaký je rozdíl mezi hydrostatickým a hydrodynamickým pohonem?

Hydrostatický pohon přenáší sílu přímo tlakem kapaliny, zatímco hydrodynamický využívá kinetickou energii kapaliny v pohyblivých částech, což ovlivňuje účinnost a použití.

Jaké jsou příklady hydraulických zařízení v průmyslu?

Mezi příklady patří hydraulické lisy, bagry, jeřáby a lisovací stroje, které využívají hydraulický tlak pro přesné a silné ovládání.
