Jak odhalit a využít IR kód dálkového ovladače v praxi

Zjistit kód IR dálkového ovládání umožňuje přesné ovládání elektronických zařízení pomocí mikrokontrolérů, například Arduino. IR kódování často využívá NEC protokol, který lze snadno zachytit pomocí IR přijímače. Správná identifikace tohoto kódu otevírá cestu k vlastním projektům s infrared remote control.

Jak zjistit IR kód dálkového ovladače prakticky

Pro přesné zjištění kódu IR dálkového ovládání použijte modul KY-022 připojený k mikrokontroléru, například ESP32 nebo Arduino. Tento modul přijímá IR signál s vlnovou délkou kolem 840 až 850 nm, který mikrokontrolér následně měří v mikrosekundách, aby bylo možné přesně dekódovat jednotlivé pulzy. Níže naleznete praktický postup, jak zjistit kód IR dálkového ovladače a použít ho pro ovládání domácích spotřebičů.

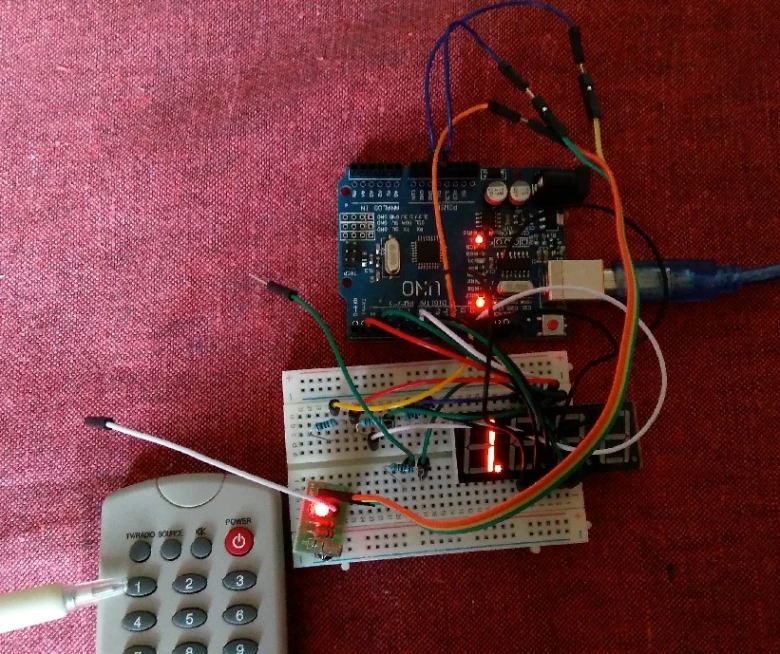

Příprava hardware pro zachycení IR signálu

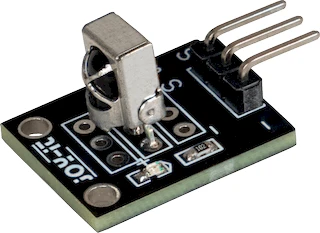

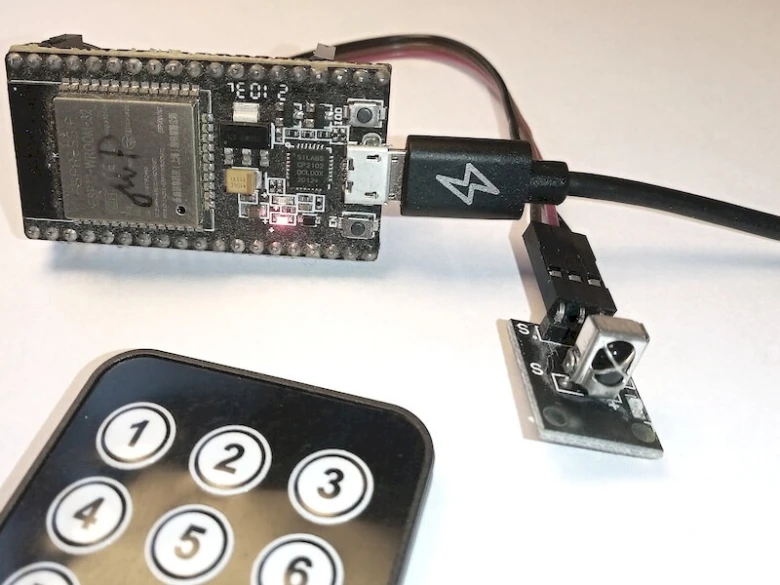

Modul KY-022 slouží jako přijímač IR signálu z dálkového ovládání. Pro správnou funkci je nezbytné připojit tento modul k mikrokontroléru, například ESP32, který pracuje s napájecím napětím 3,3 V. Připojení zahrnuje tři základní vodiče: VCC (3,3 V), GND a výstupní pin signálu k digitálnímu vstupu mikrokontroléru. Dbejte, aby napájecí napětí nepřekročilo 3,3 V, protože modul KY-022 je na toto napětí optimalizovaný. Výstupní signál pak reflektuje IR signál s vlnovou délkou přibližně 850 nm, což odpovídá běžným IR dálkovým ovladačům.

Zachycení a měření IR signálu

Pro zachycení IR kódu dálkového ovládání použijte program v MicroPythonu, který detekuje sestupnou hranu IR signálu – tedy okamžik, kdy IR LED vysílá impuls. Mikrokontrolér měří délku každého pulzu v mikrosekundách, což umožňuje přesné rozlišení jednotlivých částí signálu, které kódují data. Tento postup odpovídá principu IR kódování, kdy délka impulsů a mezer určuje binární hodnoty. Program sleduje změny stavu signálu na vstupním pinu, zaznamenává časové úseky a ukládá je pro další zpracování. Díky tomu lze následně dekódovat IR signál do čitelného formátu.

1. Připojte modul KY-022 k mikrokontroléru ESP32 nebo Arduino s napětím 3,3 V.
2. Nahrajte MicroPython skript, který detekuje sestupné hrany signálu.
3. Pošlete impuls z IR dálkového ovládání směrem k modulu.
4. Mikrokontrolér změří délky jednotlivých pulzů v mikrosekundách.
5. Uložte naměřená data pro dekódování.

Sestavení binárního kódu a ověření

Naměřené délky pulzů se převádějí na 32bitový binární kód podle NEC protokolu, který je nejčastěji používaný u IR dálkových ovladačů. Tento protokol využívá inverzní bity (negované hodnoty) pro kontrolu správnosti přijatých dat. Po sestavení kódu zkontrolujte, zda inverzní bity odpovídají původním bitům, což potvrzuje správné zachycení signálu. Takto získaný IR kód můžete použít například pro programování vlastního ovladače nebo automatizaci ovládání pomocí Arduino IR přijímače. Tento způsob je vhodný pro uživatele, kteří chtějí ovládání domácích zařízení přizpůsobit či rozšířit.

Tip: Častá chyba je nepřesné měření pulzů kvůli šumu v signálu nebo nesprávnému napájení modulu KY-022. Dbejte na stabilní 3,3 V a minimalizujte rušení okolních IR zdrojů.

Pro koho se to hodí: Tento postup je ideální pro kutily a vývojáře, kteří chtějí detailně pracovat s IR signály a integrovat dálkové ovládání do vlastních projektů. Nevhodný je pro uživatele, kteří hledají jednoduché nebo bezdrátové řešení bez programování.

Jak dekódovat IR signál podle NEC protokolu

Princip dekódování IR signálu podle NEC protokolu spočívá v modulaci infračerveného světla na frekvenci 38 kHz a přesném měření délky impulsů a mezer mezi nimi. Tato metoda umožňuje jednoznačně rozlišit jednotlivé bity signálu a tak získat unikátní 32bitový kód, který dálkový ovladač vysílá. Následující podsekce vysvětlí základní časové parametry, jak interpretovat logické hodnoty bitů a jak se skládá finální kód.

Základní časové parametry NEC signálu

NEC protokol využívá infračervený signál modulovaný na frekvenci 38 kHz, což znamená, že IR LED bliká 38 000krát za sekundu během vysílání impulsů. Přenos začíná dlouhým startovacím pulzem o délce 9 ms, po kterém následuje pauza 4,5 ms, která připravuje přijímač na následnou datovou sekvenci.

Každý bit v NEC protokolu je reprezentován impulzem o délce 562 mikrosekund (μs). Po impulsu následuje pauza, jejíž délka určuje, zda jde o logickou hodnotu 0 nebo 1. Tento přesný časový rozměr bitového signálu je klíčový pro správné dekódování dat.

Interpretace logických hodnot bitů

Po základním pulzu o délce 562 μs následuje pauza, která určuje logickou hodnotu bitu. Krátká pauza přibližně 562 μs odpovídá logické nule (0). Pokud je pauza tři krát delší, tedy kolem 1 675 μs, jedná se o logickou jedničku (1).

Tento princip umožňuje přesně rozlišit jednotlivé bity v datové sekvenci a je základem pro dekódování IR signálu z dálkového ovladače. Správné měření délky pauz mezi pulzy je proto nezbytné pro přesný záznam IR kódu.

Struktura přenosu 32bitového kódu

Výsledný kód přenášený podle NEC protokolu má pevnou délku 32 bitů, které se člení na čtyři části po osmi bitech. Prvních 8 bitů představuje adresu zařízení, následuje 8bitový inverzní kód této adresy, což slouží k ověření správnosti přenosu.

Dále následuje 8bitový příkaz, který určuje konkrétní funkci (například zapnutí, změnu kanálu) a nakonec inverzní kód příkazu pro kontrolu integrity dat. Tímto způsobem systém minimalizuje chyby při přenosu a zajišťuje spolehlivost ovládání.

Jak použít IR kód s mikrokontroléry (Arduino, ESP32)

Pro praktické využití IR kódu dálkového ovládání je klíčové správné zapojení IR LED a naprogramování mikrokontroléru. Následující podsekce vysvětlují, jak s pomocí Arduina nebo ESP32 vysílat IR signály pro ovládání domácích spotřebičů.

Základní zapojení a napájení IR LED

Pro efektivní vysílání IR signálu přes IR LED je třeba dodržet správné napájení a proud. Obvyklé napětí pro IR LED je 3,3 V, což odpovídá výstupnímu napětí většiny mikrokontrolérů, například ESP32. Doporučený proud je kolem 20 mA, který zajišťuje dostatečný dosah signálu až do 10 metrů, což je standardní vzdálenost pro ovládání televizorů či jiných zařízení. IR LED se připojuje k digitálnímu výstupu mikrokontroléru přes rezistor o hodnotě 100 až 220 ohmů, aby se omezil proud a LED nepoškodila. Častá chyba při zapojení je přímé připojení LED bez rezistoru, což může vést k jejímu přehřátí nebo rychlému selhání.

1. Připojte anodu IR LED k výstupnímu pinu mikrokontroléru přes rezistor 100-220 Ω
2. Připojte katodu IR LED na zem (GND) mikrokontroléru
3. Zajistěte stabilní napájení 3,3 V nebo 5 V podle typu mikrokontroléru

Programování mikrokontroléru pro vysílání IR kódu

Jak použít kód IR dálkového ovladače v Arduino projektu? Nejprve si uložte dekódovaný IR kód, například v NEC protokolu, který je jedním z nejčastějších. V Arduino IDE využijete knihovnu IRremote, která umožní odesílat IR signály. Pro ESP32 s MicroPythonem je k dispozici modul, který zvládne vysílat infračervený signál přímo z GPIO pinu.

1. Nainstalujte knihovnu IRremote do Arduino IDE
2. Definujte proměnnou s IR kódem (např. unsigned long code = 0x20DF10EF;)
3. Vytvořte funkci, která vyšle IR kód přes IR LED (použití metody sendNEC(code, 32))
4. V MicroPythonu na ESP32 použijte PWM pro modulaci IR LED signálu na frekvenci 38 kHz a odešlete uložený kód
5. Spusťte program a směrujte IR LED na přijímač zařízení, které chcete ovládat

Tento postup umožňuje spárovat dálkový ovladač s televizí pomocí IR kódu, kdy mikrokontrolér simuluje originální dálkový ovladač.

Použití s různými mikrokontroléry

Mikrokontrolér Arduino je populární díky jednoduchosti programování a široké podpoře knihoven pro IR kódování. Pro náročnější projekty s potřebou vyšší výpočetní kapacity a sítí je vhodný ESP32, který navíc podporuje MicroPython. ESP32 umožňuje přesnější generování IR signálu díky vestavěnému PWM a většímu počtu GPIO pinů.

1. Arduino je ideální pro začátečníky a projekty s jednoduchým IR ovládáním
2. ESP32 je vhodný pro pokročilé projekty, kde je potřeba větší flexibilita a integrace s Wi-Fi
3. Pro oba mikrokontroléry platí, že IR LED vysílá uložený IR kód směrem k přijímači zařízení

Tip: Při práci s IR kódy nezapomeňte na správné umístění IR LED směrem k přijímači, protože dosah IR signálu může ovlivnit i okolní osvětlení a úhel vysílání.

Jak spárovat a resetovat dálkový ovladač pomocí IR kódu

Spárování dálkového ovladače s televizí nebo jiným zařízením pomocí IR kódu umožňuje přesné ovládání bez rušení jinými signály. Resetování ovladače zase obnovuje jeho základní IR kódy a řeší problémy s nesprávným fungováním.

Postup spárování dálkového ovladače

Pro spárování dálkového ovladače s televizí pomocí IR kódu postupujte následovně:

1. Zapněte televizor a umístěte dálkový ovladač do vzdálenosti maximálně 5 metrů od IR přijímače.
2. Aktivujte režim párování na televizoru podle návodu výrobce – obvykle se jedná o dlouhé stisknutí tlačítka na ovladači nebo volbu v menu televize.
3. Na dálkovém ovladači vyhledejte a zadejte správný IR kód, který odpovídá značce a modelu vašeho zařízení; tyto kódy lze najít v manuálu nebo online databázích IR kódování.
4. Po zadání kódu odešlete signál stisknutím některého funkčního tlačítka, například zapnutí nebo změny kanálu.
5. Ověřte funkčnost ovladače – pokud televizor reaguje, spárování je úspěšné, jinak opakujte proces s jiným kódem.

Tip: Častá chyba je nesprávné zadání IR kódu nebo příliš velká vzdálenost mezi ovladačem a IR přijímačem, což může způsobit špatné spárování.

Jak resetovat dálkový ovladač

Resetování dálkového ovladače obnovuje jeho výchozí IR kódy a pomáhá odstranit chyby způsobené nesprávným nastavením. Postup je obvykle univerzální:

1. Vypněte zařízení a vyjměte baterie z dálkového ovladače.
2. Stiskněte a držte tlačítko napájení ovladače po dobu alespoň 10 sekund, čímž vymažete uložené kódy.
3. Vložte znovu baterie a zapněte ovladač.
4. Spusťte proces spárování s cílovým zařízením podle návodu, aby se do ovladače znovu načetly platné IR kódy.
5. Proveďte kontrolu funkčnosti všech základních tlačítek, zejména zapnutí a hlasitosti.

Resetování ovladače se hodí zejména při změně zařízení nebo pokud ovladač nereaguje správně. Pro uživatele, kteří neplánují měnit ovládané přístroje, resetování není nezbytné a může být zbytečné.

Odborná rada: Při resetování ovladače dbejte na správné vložení baterií a vyhněte se stisknutí dalších tlačítek, které mohou proces narušit.

_Návod na resetování dálkového ovladače a zjištění jeho kódu tak umožňuje rychlou obnovu ovládání i bez originálních manuálů._

Doporučení pro výběr IR LED a přijímače podle dosahu a prostředí

Pro správnou funkci infračerveného dálkového ovládání je klíčový výběr vhodných komponent, jako jsou IR LED a přijímače. Tyto prvky ovlivňují dosah signálu a jeho spolehlivost zejména v různých prostředích s možným rušením.

Technické parametry IR LED

Infrared LED pracují typicky s napětím 1,2 až 1,5 V a proudem kolem 20 mA, což umožňuje efektivní vyzařování IR signálu. Dosah IR LED se liší podle kvality a typu diody, přičemž běžné diody dosahují zhruba 10 metrů, zatímco špičkové modely zvládnou až 18 metrů. Výkon LED přímo ovlivňuje vzdálenost, na kterou lze signál bezchybně přenést, což je důležité například při implementaci IR kódování v projektech s Arduino IR přijímačem nebo ESP32 MicroPython. Vyšší proud a správné řízení napětí zajišťují stabilní výkon a minimalizují chyby při přenosu IR kódu dálkového ovládání.

Parametry IR přijímače KY-022

Modul KY-022 je oblíbený IR přijímač vhodný pro domácí i hobby použití. Pracuje s napájecím napětím v rozsahu 2,7 až 5,5 V, přičemž typický proud je mezi 0,4 a 1,5 mA. Přijímač je optimalizovaný pro frekvenci 38 kHz, která odpovídá standardu NEC protokol používanému v mnoha infrared remote control systémech. Díky své citlivosti umožňuje modul KY-022 spolehlivé zachycení IR signálu s dosahem až 10 metrů, přičemž v ideálních podmínkách může být efektivní i na vzdálenost přesahující 10 metrů. Tento modul usnadňuje například jak zjistit kód IR dálkového ovládání a jeho následné použití v automatizaci.

Řešení rušení a chyb při příjmu IR signálu

Rušení IR signálu způsobuje chyby při příjmu, což může vést k nesprávnému dekódování IR kódu dálkového ovládání. Jedním z častých zdrojů rušení je okolní osvětlení, například sluneční světlo nebo zářivky, které vyzařují IR spektrum. Pro minimalizaci rušení doporučuji umístit IR přijímač mimo přímý dopad silného světla a případně využít stínění kolem senzoru. Dalším opatřením je snížení odrazů signálu od zdi nebo jiných povrchů, které mohou způsobovat interferenci. Tyto tipy na zjištění IR kódu dálkového ovladače a jeho čistý přenos jsou klíčové při programování univerzálních dálkových ovladačů a při práci s Arduino IR přijímačem.

Tip: Pro spolehlivý příjem IR signálu volte prostředí s minimálním IR šumem a pravidelně kontrolujte stav a čistotu IR LED i přijímače.

FAQ – Časté dotazy k IR kódům dálkového ovládání

Otázka: Jak zjistit kód IR dálkového ovladače?

Použijte Arduino IR přijímač KY-022 nebo ESP32 s MicroPythonem k zachycení IR signálu. Měřte délky impulsů v mikrosekundách a dekódujte je podle NEC protokolu, který pracuje s 32bitovým IR kódem.

Otázka: Jak najít kód dálkového ovladače bez originálu?

Zachyťte signál tlačítek pomocí IR přijímače připojeného k mikrokontroléru, analyzujte délku impulsů a vyhodnoťte výsledný binární kód podle standardu NEC.

Otázka: Jak zjistit kód dálkového ovládání televize?

Použijte IR přijímač KY-022 napájený 3,3 V, měřte impulzy a pauzy, přičemž základní impulz má cca 9 ms délku. Dekódujte signál podle NEC protokolu pro získání 32bitového kódu.

Otázka: Jak spárovat dálkový ovladač s televizí pomocí IR kódu?

V režimu párování univerzálního ovladače zadejte zachycený IR kód, ověřte funkčnost tlačítek a dosah signálu až do 10 metrů pro spolehlivé ovládání.

Otázka: Jak resetovat dálkový ovladač?

Stiskněte a držte resetovací tlačítko přibližně 10 sekund, čímž vymažete uložené IR kódy. Poté načtěte nové kódy zachycením signálu pomocí přijímače.

Otázka: Jak dekódovat IR signál z dálkového ovladače?

Měřte délky impulsů 562 mikrosekund a pauzy 562 mikrosekund pro logickou nulu, a 562 mikrosekund impuls s 1675 mikrosekundovou pauzou pro logickou jedničku. Sestavte 32bitový kód podle NEC standardu.

Otázka: Jaké jsou způsoby zjištění kódu dálkového ovládání?

Použijte Arduino IR přijímač, mobilní aplikace s IR senzorem, nebo univerzální ovladače s přednastavenými seznamy IR kódů.

Otázka: Jak identifikovat kód infračerveného ovladače pomocí telefonu?

Využijte telefon vybavený IR senzorem a aplikaci pro zachycení IR signálů, která analyzuje délky pulsů a převádí je do identifikačního kódu.

Otázka: Jak použít kód IR dálkového ovladače v Arduino projektu?

Uložte 32bitový IR kód do proměnné a naprogramujte Arduino k vysílání tohoto kódu přes IR LED s napětím 3,3 V a proudem kolem 20 mA.

Otázka: Jak zjistit a použít IR kód dálkového ovladače pro ovládání domácích spotřebičů?

Zachyťte IR kód pomocí přijímače KY-022, dekódujte a uložte kód do mikrokontroléru. Následně vysílejte kód přes IR LED pro spolehlivé ovládání zařízení.

Otázka: Kód IR ovladače jak zjistit rychle?

Použijte hotovou Arduino knihovnu pro dekódování IR signálu, která automaticky zpracuje signál a zobrazí 32bitový kód během několika sekund.

Otázka: Jak resetovat dálkový ovladač a znovu načíst IR kód?

Vymažte stávající kódy podržením resetu, poté zachyťte nový IR kód tlačítka pomocí mikrokontroléru s IR přijímačem a uložte jej.

Otázka: Jak spárovat univerzální dálkový ovladač podle IR kódu?

Po aktivaci režimu párování zadejte zachycený IR kód, ověřte správnost funkcí tlačítek a dosah signálu v rozsahu až 10 metrů.

Otázka: Jaké jsou chyby při příjmu IR signálu a jak je řešit?

Častou chybou je rušení signálu způsobené okolními zdroji IR světla. Umístěte přijímač mimo přímé světlo, použijte stínění a zajistěte stabilní napájení.

Otázka: Jak najít kód dálkového ovladače pro televizi?

Použijte IR přijímač KY-022 připojený k mikrokontroléru a zachyťte signál tlačítka. Analýza délky impulsů podle NEC protokolu odhalí 32bitový IR kód.

Tipy na zjištění IR kódu dálkového ovladače pro programování

Pro rychlé a přesné získání IR kódu doporučuji využít Arduino IR knihovnu s podporou NEC protokolu. Správné měření impulsů a pauz zaručí přesný 32bitový kód, který lze přímo použít v projektech s IR LED dosahujícím až 10 metrů.
