Jak vypočítat průměr potrubí pro přívod vody a optimální velikost
Správný výpočet průměru potrubí pro přívod vody zajistí dostatečný průtok a minimalizuje ztráty tlaku. Volba optimální dimenze vodovodní přípojky závisí na požadovaném množství vody a délce trasy potrubí. Zvláštní pozornost vyžaduje použití plastových vodovodních trubek, které mají odlišné hydraulické vlastnosti než kovové.
📊 Klíčová fakta
- Průměr potrubí se vypočítá z průtoku a rychlosti proudění pomocí vzorce A = π × d² / 4.
- Optimální rychlost proudění vody v potrubí se pohybuje mezi 1 až 3 m/s, aby nedocházelo k nadměrným tlakům nebo hluku.
- Pro rodinné domy je doporučený průměr PE potrubí DN 32 mm s tlakem PN16.
- Hloubka uložení potrubí v ČR by měla být 80-120 cm pod terénem, aby se zabránilo zamrznutí.
- Správný výběr průměru potrubí snižuje tlakové ztráty a prodlužuje životnost rozvodu, která může přesáhnout 50 let.
Jak vypočítat průměr potrubí pro požadovaný průtok vody
Jak spočítat průřez potrubí pro požadovaný průtok vody
Průměr potrubí přímo určuje průřezovou plochu, která spolu s rychlostí proudění ovlivňuje průtok vody. Výpočet průměru potrubí pro vodu proto začíná výpočtem průřezu, který se vypočítá podle vzorce A = π × d² / 4, kde d je vnitřní průměr potrubí.
Vzorec pro výpočet průřezové plochy potrubí
Průřezová plocha potrubí (A) se vypočítá podle vzorce A = π × d² / 4, přičemž d je vnitřní průměr potrubí v metrech. Například pro průměr 50 mm (0,05 m) platí:
A = 3,1416 × (0,05)² / 4 = 0,00196 m².
Tento vzorec je základní pro výpočet dimenze vodovodní přípojky a dalších rozvodů vody, včetně plastových vodovodních trubek.
Výpočet průtoku na základě průřezu a rychlosti
Průtok vody (Q) v potrubí se vypočítá podle vzorce Q = A × v, kde A je průřezová plocha v m² a v rychlost proudění v m/s. U potrubí s vnitřním průměrem 50 mm a rychlostí proudění 1,5 m/s je průtok:
Q = 0,00196 × 1,5 = 0,00294 m³/s.
Převedeno na litry za minutu:
0,00294 m³/s × 60 000 = 176,7 l/min.
Tento výpočet průtoku potrubím je zásadní pro správný výběr průměru trubky na rozvod vody, aby se zajistil optimální přívod vody bez nadměrných tlakových ztrát.
| Průměr potrubí (mm) | Průřezová plocha (m²) | Rychlost proudění (m/s) | Průtok (l/min) |
|---|---|---|---|
| 32 | 0,0008 | 1,5 | 72 |
| 40 | 0,00126 | 1,5 | 113 |
| 50 | 0,00196 | 1,5 | 177 |
Tip: Při výpočtu dimenze vodovodní přípojky volte rychlost proudění obvykle mezi 1 a 2 m/s, protože vyšší rychlosti zvyšují tlakové ztráty a hlučnost rozvodu.
Optimální rychlost proudění vody v potrubí a její význam
Rychlost proudění vody v potrubí by měla být v ideálním rozmezí 1 až 3 metry za sekundu. Tento rozsah zajišťuje rovnováhu mezi efektivním průtokem a minimalizací negativních dopadů na celý vodovodní systém. Pokud rychlost proudění výrazně překročí 3 m/s, zvyšují se tlakové ztráty, což znamená vyšší spotřebu energie pro čerpání vody. Navíc dochází ke vzniku hlučnosti, která může být rušivá zejména v obytných budovách.
Naopak příliš nízká rychlost proudění pod 1 m/s může způsobit usazování nečistot a zhoršení hygienických podmínek v potrubí. Rychlost proudění také ovlivňuje životnost potrubí – nadměrné dynamické namáhání způsobené vysokou rychlostí může vést k předčasnému opotřebení vodovodních trubek plastových i kovových. Proto je klíčové správně zvolit průměr potrubí, který zajistí optimální velikost potrubí pro přívod vody bez zbytečných tlakových ztrát.
Jak vypočítat rychlost proudění vody v potrubí
Rychlost proudění lze spočítat pomocí vzorce, který vychází z průtoku vody a průřezu potrubí. Konkrétně platí, že rychlost proudění [m/s] = průtok [m³/s] dělený průřezem potrubí [m²]. Tento výpočet pomáhá určit, jaký průměr trubky na rozvod vody je vhodný pro daný průtok, a tím i optimální velikost potrubí pro přívod vody.
Výhody správné volby rychlosti proudění a dimenze potrubí:
- Snížení tlakových ztrát a úspora energie
- Minimalizace hlučnosti a vibrací v rozvodu
- Prodloužení životnosti vodovodních trubek plastových i kovových
- Zajištění hygienické kvality vody díky dostatečné rychlosti proudění
Tip: Častou chybou je volba příliš úzkého potrubí, které zvyšuje rychlost proudění nad doporučený limit a zvyšuje provozní náklady i riziko poškození systému. Pro koho se to hodí: správný výpočet a volba potrubí je nezbytná pro novostavby i rekonstrukce. Pro koho NE: u velmi malých průtoků může být širší potrubí zbytečně nákladné a neefektivní.
Výběr materiálu potrubí podle typu vody a teploty
Správný výběr materiálu potrubí závisí především na teplotě vody a požadované životnosti rozvodu. Materiály se liší také tlakovou řadou PN, která vyjadřuje maximální provozní tlak v barech, a poměrem SDR (Standard Dimension Ratio), tedy poměrem průměru k tloušťce stěny potrubí. Tyto parametry ovlivňují mechanickou pevnost a odolnost proti tlaku.
PE trubky (polyethylenové) se nejčastěji používají pro rozvody studené vody díky odolnosti do 20 °C a tlakové řadě PN10 až PN16. Jsou flexibilní, snadno se spojují a mají životnost přes 50 let. Vodovodní trubky plast tohoto typu jsou ekonomickou volbou pro vodovodní přípojky a venkovní instalace.

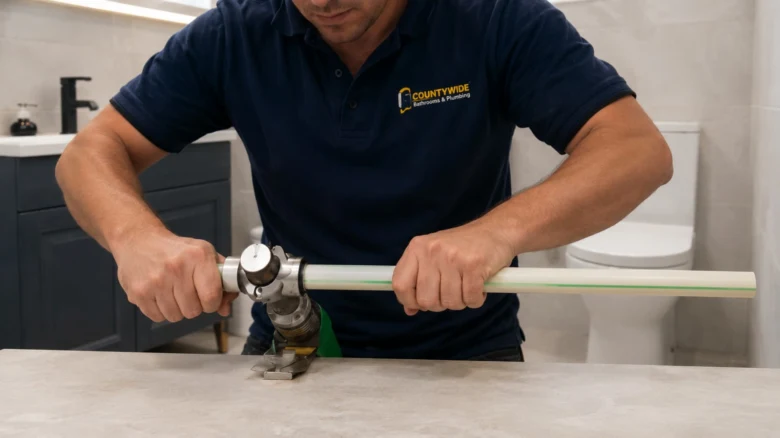

PPR trubky (polypropylen random kopolymer) zvládají teploty až do 60 °C a tlakové řady PN10, PN16 a PN20. Díky dobré odolnosti vůči chemikáliím a vysoké teplotě jsou vhodné pro rozvod teplé i studené vody v domácnostech. U otázek, jaký průměr PPR trubky je nejlepší pro rozvod vody, je třeba zohlednit průtok a rychlost proudění v potrubí – optimální dimenze zajistí dostatečný průtok bez zbytečných tlakových ztrát.
PEX trubky (síťovaný polyethylen) odolávají teplotám do 100 °C a tlaku až PN25, což je vhodné pro teplou vodu v náročnějších podmínkách. Jsou flexibilní, snadno se instalují a používají se hlavně v podlahovém vytápění nebo zásobování teplou vodou.
Měděné potrubí je tradiční volbou s výbornou odolností vůči vysokým teplotám, přesahujícím 100 °C, a dlouhou životností. Nevýhodou je vyšší cena a náročnější instalace.
| Materiál | Teplotní odolnost | Tlaková řada PN | Vhodnost |
|---|---|---|---|
| PE | do 20 °C | PN10 – PN16 | Studená voda, venkovní rozvody |
| PPR | do 60 °C | PN10 – PN20 | Studená i teplá voda v domácnosti |
| PEX | do 100 °C | PN16 – PN25 | Teplá voda, podlahové vytápění |
| Měď | nad 100 °C | – | Vysoké teploty, trvanlivost |
Tipy jak správně vybrat průměr potrubí pro přívod vody
Při výpočtu dimenze vodovodní přípojky je klíčové znát požadovaný průtok vody a tlak v systému. Výpočet průtoku z tlaku a průřezu lze provést podle vzorce, který zahrnuje rychlost proudění v potrubí – ta by ideálně neměla překročit 1,5 m/s, aby se minimalizovalo hlukové zatížení a tlakové ztráty. Vodovodní trubky plast se vyrábějí v různých průměrech, proto je důležité volit rozměr nejen podle požadavků na průtok vody, ale i podle dostupnosti materiálu a možnosti spojování PE trubek na vodu.
Doporučené průměry potrubí pro rodinné domy a zahradní rozvody
Pro optimální přívod vody do rodinného domu se nejčastěji používají PE trubky s DN 32 mm, což odpovídá vnitřnímu průměru potrubí přibližně 32 milimetrů. Tento rozměr zajistí dostatečný průtok vody, který pokryje běžnou spotřebu domácnosti bez výrazných tlakových ztrát. Pro hlavní vodovodní přípojky od veřejného řadu jsou standardní velikosti 1″ (33,249 mm) až 3″ (87,884 mm), přičemž volba závisí na požadovaném průtoku vody a délce potrubí.

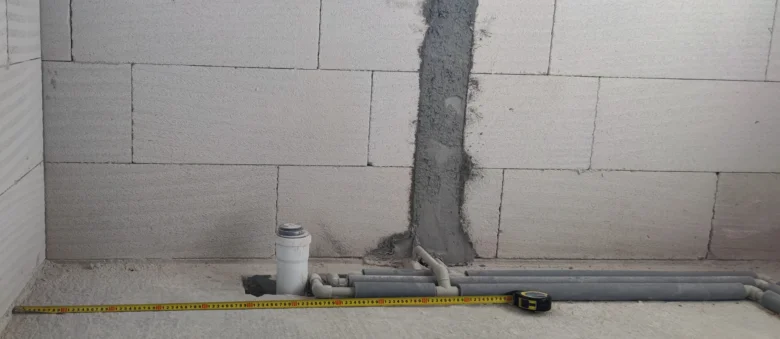

PPR trubky, používané často pro vnitřní rozvody, mají obdobné dimenze, přičemž DN průměr určuje jejich velikost a tím i kapacitu průtoku. Správný výpočet dimenze vodovodní přípojky vychází z rychlosti proudění v potrubí a požadavků na průtok vody, přičemž se uplatňuje vzorec závislý na průřezu potrubí a tlaku.
Jaká velikost potrubí je nejlepší pro vodu v rodinném domě
Pro standardní spotřebu je vhodná PE trubka DN 32 mm, která nabízí optimální rovnováhu mezi průtokem a ekonomickou náročností instalace. Přesnější výpočet průměru potrubí pro přívod vody vyžaduje znalost maximálního průtoku a délky potrubí, což lze odhadnout pomocí vzorce pro průtok vody potrubím.
| Typ potrubí | DN průměr (mm) | Vnitřní průměr (mm) | Doporučené použití |
|---|---|---|---|
| PE trubka | 32 | cca 32 | přívod vody do rodinného domu |
| PPR trubka | 20 | cca 20 | vnitřní rozvody vody |
| Vodovodní přípojka | 25-87 | 33,249-87,884 | hlavní přívod od veřejného řadu |
Tip: Častou chybou je poddimenzování průměru potrubí, které vede k poklesu tlaku a nedostatečnému průtoku. Výpočet dimenze vodovodní přípojky by proto měl vždy reflektovat maximální požadovaný průtok a délku potrubí.
Pro komu se DN 32 mm hodí? Pro klasické rodinné domy s běžnou spotřebou vody. Naopak pro větší objekty nebo více odběrných míst bude nutné volit větší průměr potrubí, aby byl zajištěn dostatečný průtok bez tlakových ztrát.

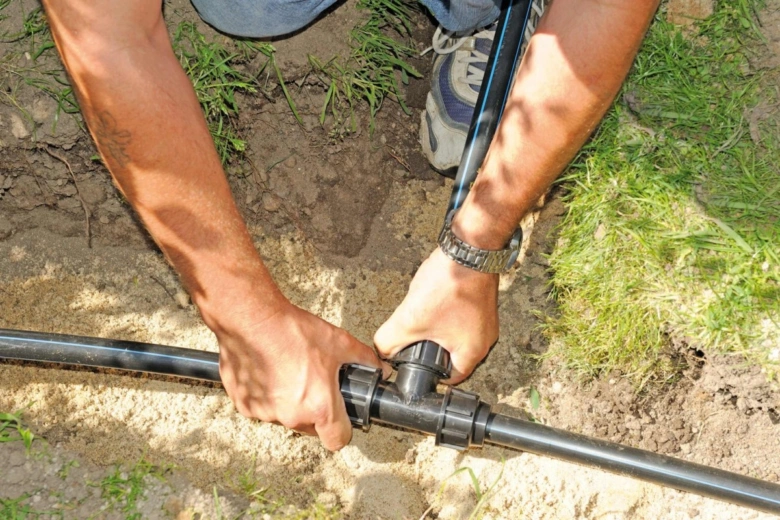

Správná instalace a uložení potrubí v zemi

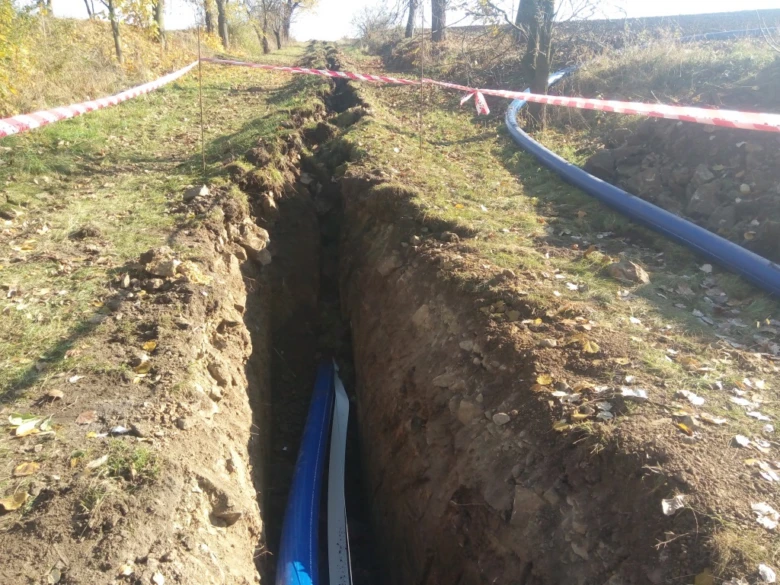

Hloubka uložení vodovodního potrubí by měla být mezi 80 a 120 centimetry, aby se zabránilo zamrznutí a zároveň byla zachována ochrana před mechanickým poškozením. Pod potrubí se doporučuje vytvořit pískové lože vysoké cca 10 centimetrů, které chrání plastové vodovodní trubky před ostrými kameny a zajišťuje rovnoměrný tlak okolní zeminy. Pískové lože zároveň pomáhá při drobných posunech půdy, čímž minimalizuje riziko prasknutí potrubí.
Při montáži potrubí je vhodné místo ohýbání používat tvarovky, které zachovávají průtočný profil potrubí a zároveň snižují možnost vzniku úniků či deformací. Správná pokládka potrubí zahrnuje rovné vedení a vhodné upevnění, což zjednodušuje případné budoucí opravy a údržbu. Pro výpočet průtoku vody v potrubí a optimální dimenzi vodovodní přípojky je nezbytné zohlednit tlak vody, průměr potrubí a rychlost proudění vody v potrubí, podle vzorce, který spočítá průtok z tlaku a průřezu.
Tipy jak správně vybrat průměr potrubí pro přívod vody
Volba správného průměru trubky na rozvod vody závisí na požadovaném průtoku a délce potrubí. Menší průměr může způsobit zvýšený tlak a hlučnost, zatímco příliš velký průměr zvyšuje náklady. Proto doporučuji vycházet z přesného výpočtu dimenze vodovodního potrubí, který zahrnuje rychlost proudění v potrubí a průtok vody potrubím výpočet podle standardních technických norem.
„Správná instalace a uložení potrubí je základem pro dlouhodobě spolehlivý přívod vody bez nutnosti častých oprav,“ uvádí odborník na vodoinstalace Ing. Petr Novák.
Výpočet tlakových ztrát v potrubí a jejich vliv na návrh
Výpočet tlakových ztrát je klíčovým krokem při návrhu optimální velikosti potrubí pro přívod vody. Tlakové ztráty přímo ovlivňují rychlost proudění vody a musí se zohlednit materiál potrubí, jeho délka i použití různých armatur.
Základní princip výpočtu tlakových ztrát
Tlakové ztráty představují pokles tlaku vody v potrubí v důsledku tření a odporu. Obecně platí, že tlakové ztráty klesají přibližně o 0,034 bar na každých 30,48 cm délky potrubí. Výpočet zahrnuje délku potrubí a průtok vody potrubím výpočet lze provést pomocí vzorce založeného na rychlosti proudění a průřezu potrubí. Čím delší je potrubí, tím větší jsou tlakové ztráty, což ovlivňuje dimenzi vodovodní přípojky a volbu správného průměru trubky na rozvod vody. Tento pokles tlaku je zásadní při určení optimální velikosti potrubí, aby byl zajištěn dostatečný tlak vody u odběrných míst.
- Změřte délku potrubí – přesná délka přípojky ovlivní velikost tlakových ztrát.
- Stanovte průtok vody – podle požadavku odběrných míst.
- Použijte vzorec rychlost proudění v potrubí vzorec – pro výpočet rychlosti na základě průtoku a průřezu.
- Vypočítejte tlakové ztráty – zohledněte délku potrubí a průtok.
Vliv armatur a materiálu na tlakové ztráty
Armatury, jako jsou kolena, ventily nebo redukce, zvyšují tlakové ztráty, protože způsobují dodatečný odpor proudění vody. Každá armatura přidává určitou hodnotu k celkovým ztrátám tlaku, kterou je třeba při výpočtu zohlednit. Materiál potrubí výrazně ovlivňuje drsnost vnitřního povrchu a tím i průtok vody. Například vodovodní trubky plast (PE nebo PPR) mají hladší povrch než kovové trubky, což snižuje tření a tlakové ztráty. Proto správná volba materiálu usnadňuje dosažení optimální velikosti potrubí a minimalizuje zbytečné zvýšení tlaku vody.
- Identifikujte počet a typ armatur – určete jejich vliv na tlakové ztráty.
- Zvolte materiál potrubí – plastové trubky mají nižší drsnost než kovové.
- Zapracujte hodnoty ztrát armatur do celkového výpočtu – pro přesný návrh.
- Přepočítejte tlakové ztráty s ohledem na materiál a armatury.
Odborná rada: Při návrhu rozvodu vody nevhodná dimenze potrubí a podcenění tlakových ztrát vede k nižšímu tlaku u výtoků, což snižuje komfort a může způsobit poruchy. Tento postup se hodí zejména pro rodinné domy a menší objekty, zatímco u velkých průmyslových rozvodů jsou potřeba podrobnější hydraulické výpočty.
Dimenzování potrubí podle počtu a typu připojených spotřebičů
Správný výběr průměru potrubí pro přívod vody závisí především na celkovém průtoku, který ovlivňuje počet a druh připojených spotřebičů v domácnosti. V rodinném domě s více odběry je proto nezbytné přesně spočítat požadavky na průtok vody, aby byla zajištěna dostatečná kapacita rozvodu.
Vliv počtu spotřebičů na průtok
Počet spotřebičů přímo ovlivňuje celkový průtok vody v potrubí. Každý další odběr zvyšuje potřebu průtoku a tím i požadovaný průměr potrubí. Například u rodinného domu s 4 až 6 běžnými odběry (umyvadlo, sprcha, WC, pračka) se doporučuje dimenzování potrubí na DN 25 až DN 32 mm, aby byl zajištěn optimální průtok vody potrubím. Výpočet průtoku z tlaku a průřezu pomůže přesně určit průměr trubky na rozvod vody podle konkrétní situace.
Typ spotřebiče a jeho požadavky
Různé spotřebiče vyžadují odlišný průtok vody. Sprcha nebo pračka například potřebují vyšší množství vody za minutu než umyvadlo nebo WC. To znamená, že dimenzování potrubí musí zohlednit nejen počet, ale i typ spotřebičů, aby se předešlo poklesům tlaku a nevyhovujícímu průtoku. Pro optimální funkci rozvodu se často používají vodovodní trubky plast s hladkým povrchem, které snižují odpor proudění a umožňují lepší rychlost proudění vody v potrubí podle vzorce.
| Typ spotřebiče | Průměrný průtok (l/min) | Doporučený průměr potrubí (DN) |
|---|---|---|
| Umyvadlo | 5-7 | 20-25 |
| Sprcha | 10-15 | 25-32 |
| Pračka | 12-18 | 25-32 |
Tip: Častou chybou je poddimenzování potrubí u více odběrů, což vede k nedostatečnému průtoku a poklesu tlaku. Pro rodinné domy s více zařízeními doporučuji volit průměr potrubí minimálně DN 32.
Časté dotazy (FAQ) k výpočtu průměru potrubí a dimenzování
Otázka: Jaký je ideální průměr potrubí pro přívod vody do rodinného domu?
Ideální průměr PE potrubí pro rodinné domy je DN 32 mm, což zajišťuje dostatečný průtok a optimální rychlost proudění kolem 1 až 3 m/s.
Otázka: Jak se vypočítá průřezová plocha potrubí?
Průřezová plocha A se vypočítá podle vzorce A = π × d² / 4, kde d je vnitřní průměr potrubí v metrech.
Otázka: Jaká je doporučená rychlost proudění vody v potrubí?
Optimální rychlost proudění vody v potrubí by měla být mezi 1 a 3 m/s, aby se minimalizovaly tlakové ztráty a hluk.
Otázka: Jaký materiál potrubí je vhodný pro teplou vodu?
Pro rozvod teplé vody se doporučují PPR trubky s tlakem PN16 – PN20 a PEX trubky odolné do teploty 100 °C.
Otázka: Proč je důležité správně dimenzovat potrubí podle počtu spotřebičů?
Počet a typ spotřebičů určuje požadovaný průtok vody, proto správná dimenze zabraňuje poklesu tlaku a zajišťuje dostatečný přívod vody.
Otázka: Jaká je doporučená hloubka uložení vodovodního potrubí v zemi?
Hloubka uložení by měla být 80-120 cm pod terénem, aby se předešlo zamrznutí a poškození potrubí.
Otázka: Jak tlakové ztráty ovlivňují výběr průměru potrubí?
Vyšší tlakové ztráty zvyšují odpor průtoku, proto větší průměr potrubí snižuje ztráty a udržuje stabilní tlak.
Otázka: Jaké jsou nejčastější materiály pro vodovodní potrubí?
Nejčastěji se používají PE, PPR, PEX a měď, lišící se životností, odolností vůči teplotě a mechanickému namáhání.
Otázka: Jaký je vliv teploty vody na výběr materiálu potrubí?
Vyšší teploty vyžadují trubky s vyšší tepelnou odolností, například PEX do 100 °C a PPR do 95 °C.
Otázka: Jak se měří průtok vody v instalovaném systému?
Průtok se měří vodoměry nebo průtokoměry, které udávají objem vody za jednotku času v litrech za minutu (l/min) nebo metrech krychlových za hodinu (m³/h).
Otázka: Jaký je rozdíl mezi vnitřním a vnějším průměrem potrubí?
Vnitřní průměr je klíčový pro průtokovou plochu, zatímco vnější průměr je větší o dvojnásobek tloušťky stěny trubky.
Otázka: Proč se doporučuje používat tvarovky místo ohýbání potrubí?
Tvarovky udržují konstantní průřez potrubí a snižují vnitřní napětí, čímž zvyšují životnost a spolehlivost rozvodu.
Otázka: Jaký je vliv nesprávného dimenzování potrubí na provoz a životnost?
Nesprávná dimenze způsobuje vyšší tlakové ztráty, hlučnost, větší spotřebu energie a zkracuje životnost potrubí.
Otázka: Jak spočítat průměr potrubí podle požadavku na průtok?
Pomocí vzorce Q = A × v (Q je průtok, A průřezová plocha, v rychlost proudění) spočítáte A a podle vzorce A = π × d² / 4 pak určíme průměr d.
Otázka: Jaká je typická životnost PE potrubí při správné instalaci?
Při správné instalaci a provozu vydrží PE potrubí více než 50 let, což z něj činí ekonomickou a spolehlivou volbu.
Jak vypočítat průtok v potrubí podle tlaku a průměru
Výpočet průtoku z tlaku a průřezu vychází z rovnice Q = A × v, kde rychlost proudění v lze odhadnout podle tlakového spádu v systému. Tento návod na výpočet průměru potrubí pro vodovodní přípojku pomáhá zvolit správnou dimenzi a zajistit stabilní přívod vody.
Odborná rada: Častá chyba při dimenzování je volba příliš malého průměru, což způsobuje nadměrné tlakové ztráty a hlučnost. Správná volba průměru se hodí pro domovní rozvody s běžným počtem spotřebičů, ale ne pro velké průmyslové instalace, kde je potřeba individuální výpočet.
