Správná instalace elektrického podlahového topení pod dlažbu zajistí rovnoměrné a efektivní rozložení tepla v místnosti. Klíčem je precizní pokládka topných rohoží a kvalitní tepelná izolace, která minimalizuje tepelné ztráty. Následující postup vás provede jednotlivými kroky montáže včetně použití samonivelační hmoty s vlákny pro pevný a trvanlivý podklad.
Stručně a jasně
- Optimální příkon elektrického podlahového topení pod dlažbu je 80-120 W/m², v koupelnách až 130-180 W/m².
- Podklad musí být suchý, rovný a nosný, betonové podklady musí být vyzrálé minimálně 7 dní.
- Tepelná izolace, například desky F-Board o tloušťce minimálně 8 mm, zvyšuje efektivitu topení.
- Topné kabely se nesmí křížit ani dotýkat, minimální odstup mezi smyčkami je 3 cm.
- Po zalití samonivelační hmotou je nutná technologická přestávka minimálně 24 hodin před pokládkou dlažby.
Jak vybrat správný typ a příkon elektrického podlahového topení pod dlažbu
Správný výběr elektrického podlahového topení pod dlažbu závisí především na typu topné rohože a jejím měrném výkonu, který se pohybuje mezi 80 a 160 W/m². Doporučený příkon by měl dosahovat 1,1 až 1,3násobku tepelných ztrát konkrétní místnosti, aby bylo zajištěno efektivní a úsporné vytápění. Pro novostavby s dobrou tepelnou izolací obvykle postačí topné rohože s výkonem kolem 80-100 W/m², zatímco starší domy vyžadují vyšší příkon kvůli větším tepelným ztrátám. Koupelny vyžadují ještě vyšší výkon, často až 160-180 W/m², aby se zabránilo chladu a vlhkosti na povrchu dlažby.
Tabulka doporučených měrných výkonů a příkonů podle typu místnosti:
| Typ místnosti | Měrný výkon (W/m²) | Doporučený příkon (násobek tepelných ztrát) |
|---|---|---|
| Novostavba | 80-100 | 1,1-1,2 |
| Starší dům | 100-160 | 1,2-1,3 |
| Koupelna | 160-180 | 1,3 |
Tipy pro instalaci elektrického podlahového topení pod dlažbu
Při montáži je třeba dbát na správnou tepelnou izolaci pod podlahové topení a pečlivé elektrické zapojení topení podlahy. Použití samonivelační hmoty s vlákny zajistí pevnou a rovnoměrnou vrstvu pro pokládku topné rohože pod dlažbu. Instalace elektrického kabelu v husím krku usnadní případné opravy bez nutnosti rozsáhlého rozkopávání podlahy. Termostat podlahového topení by měl být umístěn tak, aby přesně reguloval teplotu dlažby a zamezil přehřívání.
Odborná rada: Montáž elektrického podlahového topení pod dlažbu vyžaduje pečlivé plánování příkonu a správný výběr topné rohože podle tepelných ztrát, jinak může dojít k neefektivnímu vytápění nebo přehřívání podlahy.
Příprava podkladu pro instalaci elektrického podlahového topení
Příprava podkladu pro instalaci elektrického podlahového topení pod dlažbu je klíčovým krokem, který ovlivňuje funkčnost a životnost celého systému. Podklad musí být pevný, rovný a suchý, aby zajistil správnou přilnavost topných rohoží pod dlažbu. Beton nebo anhydrit musí být vyzrálý minimálně 7 dní, což umožní dostatečné vyschnutí a stabilizaci povrchu.
Před samotnou pokládkou elektrického podlahového topení pod dlažbu je nutné odstranit veškeré nečistoty, prach a mastnoty. Následně se podklad ošetří penetračním nátěrem, například weberpodklad floor nebo weberpodklad haft, který zlepší přilnavost samonivelační hmoty s vlákny a usnadní instalaci topného systému. Tato tepelná izolace pod podlahové topení zároveň přispívá k rovnoměrnému rozvodu tepla.
- Odstranit nečistoty a prach z podkladu
- Zkontrolovat rovinnost a pevnost povrchu
- Ujistit se, že beton nebo anhydrit je suchý a vyzrálý minimálně 7 dní
- Nanést vhodný penetrační nátěr (weberpodklad floor nebo haft)
- Připravit podklad pro instalaci elektrického kabelu a topných rohoží
Tipy pro instalaci elektrického podlahového topení pod dlažbu zahrnují důsledné dodržení přípravy podkladu a správné elektrické zapojení topení podlahy včetně montáže termostatu podlahového topení. Bez kvalitní přípravy podkladu hrozí nerovnoměrné rozložení tepla a poškození dlažby.

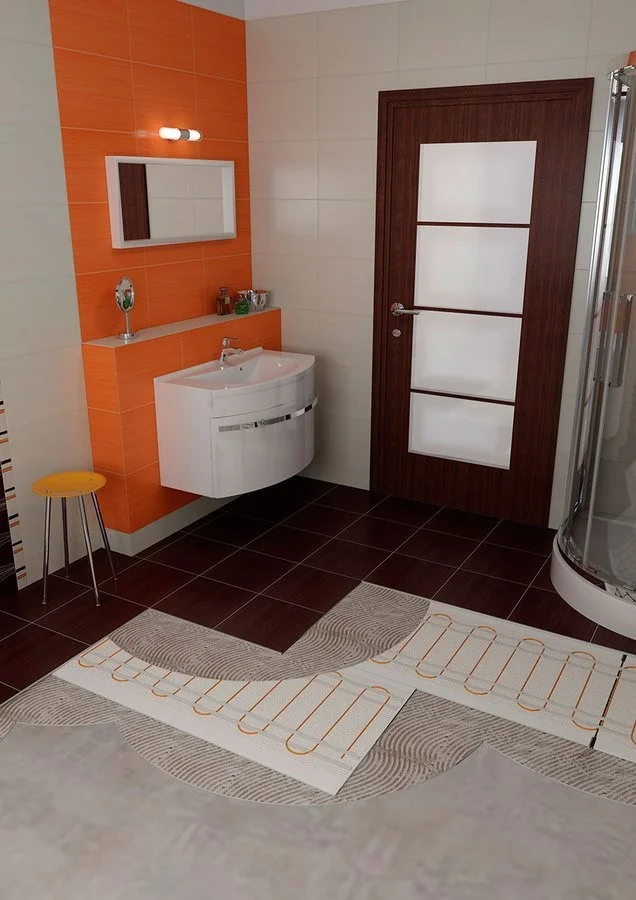

Správná skladba podlahy a použití tepelné izolace
Pro efektivní fungování elektrického podlahového topení pod dlažbu je zásadní správná skladba podlahy. Základ tvoří keramická dlažba, která musí být položena na flexibilní lepidlo třídy C2TE S1, jež zajistí pevné a pružné spojení s podkladem. Pod dlažbou se nachází topné rohože pod dlažbu, jejichž instalace elektrického kabelu vyžaduje přesné uložení, aby nedošlo k poškození během pokládky dlažby.
Nezbytnou součástí skladby jsou desky F-Board jako tepelná izolace pod podlahové topení. Tyto desky mají minimální tloušťku 8 mm a zvyšují účinnost topení tím, že minimalizují tepelné ztráty směrem dolů. Tepelná izolace se montuje pomocí flexibilního lepidla, které pevně fixuje desky k podkladu a zároveň umožňuje určitou elasticitu.
Nad topným kabelem se aplikuje samonivelační hmota s vlákny v tloušťce nejméně 8 mm. Tato hmota rovnoměrně rozprostře teplo a chrání elektrické zapojení topení podlahy. Použití samonivelační hmoty také zajišťuje hladký podklad pro dlažbu a prodlužuje životnost celého systému.
| Vrstva podlahy | Materiál | Minimální tloušťka |
|---|---|---|
| Tepelná izolace | Desky F-Board | 8 mm |
| Vrstva nad topným kabelem | Samonivelační hmota s vlákny | 8 mm |
| Vrchní povrch | Keramická dlažba | podmíněno dlažbou |
| Lepidlo | Flexibilní lepidlo C2TE S1 | dle doporučení výrobce |
Jaká izolace je vhodná pod elektrické podlahové topení a dlažbu
Použití desek F-Board jako tepelné izolace pod podlahové topení je nejčastějším a osvědčeným řešením. Díky své pevnosti a nízké tepelné vodivosti výrazně zvyšují efektivitu topného systému a snižují provozní náklady. Při instalaci je třeba dbát na správné nalepení desek flexibilním lepidlem, aby nedocházelo k pohybům a prasklinám podlahy.
Tip: Častou chybou při montáži elektrického podlahového topení pod dlažbu je podcenění tloušťky samonivelační hmoty, která musí být minimálně 8 mm nad kabelem. Nedostatečné zalití může vést k nerovnoměrnému rozložení tepla a poškození topného systému.

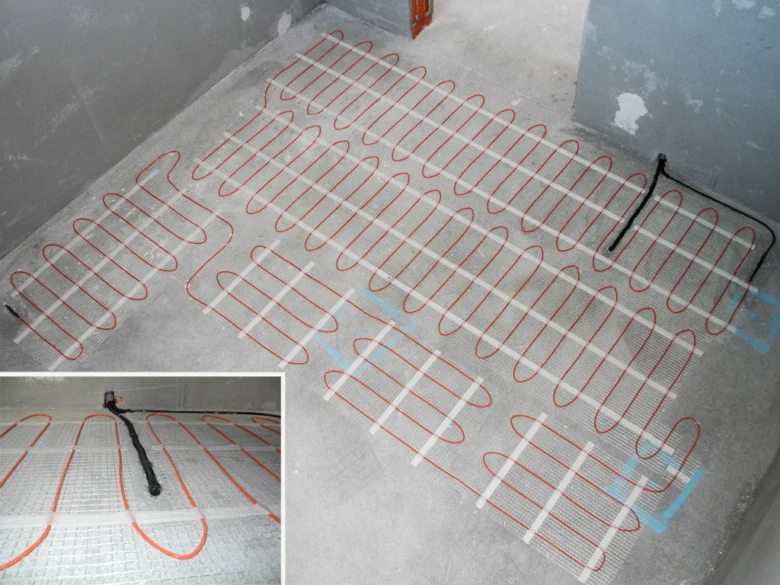

Krok za krokem: montáž topného kabelu nebo rohože pod dlažbu
Jak správně rozestavit topný kabel pod dlažbou?
Topný kabel se pokládá s minimálním odstupem 3 cm mezi smyčkami, aby se zabránilo přehřívání a zajistilo rovnoměrné rozložení tepla. Tento rozestup je klíčový pro dlouhodobou životnost a efektivitu topného systému. Kabely se fixují samolepícími páskami, které zabraňují jejich posunu a křížení během instalace i následného zalévání. Použití topné rohože s pevnou strukturou usnadňuje rovnoměrné rozložení tepla a zjednodušuje pokládku.
Instalace husích krků pro připojení topného kabelu
Pro bezpečné vedení topného kabelu a podlahové sondy použijte husí krky o průměru 12-16 mm. Husí krky se upevňují pevně k podkladu a vedou kabely do instalační krabice, čímž chrání kabely před mechanickým poškozením a usnadňují servis či výměnu. Kabely musí dosáhnout do instalační krabice bez napětí a ohybů, které by mohly poškodit izolaci. Husí krky se po instalaci zaslepují a fixují, aby nevnikala vlhkost.
- Příprava podkladu – zkontrolujte rovinnost, pevnost a suchost podkladu, aplikujte vhodnou tepelnou izolaci (např. desky F-Board o tloušťce minimálně 8 mm)
- Pokládka topného kabelu nebo rohože – rozestavte kabely s odstupem minimálně 3 cm, fixujte je samolepícími páskami, aby nedošlo k posunu nebo křížení
- Instalace husích krků – připojte kabely a podlahovou sondu přes husí krky o průměru 12-16 mm do instalační krabice, zajistěte pevné uchycení a správné vedení kabelů
- Elektrické zapojení – proveďte připojení topení k rozvaděči přes jistič a proudový chránič, instalujte termostat podlahového topení podle projektové dokumentace
- Zalévání topného systému – použijte samonivelační hmotu s vlákny (např. weberfloor fiber) v minimální tloušťce 8 mm nad topným kabelem nebo rohoží, aby bylo zajištěno pevné a rovnoměrné zakrytí
Tip: Častou chybou při montáži je nedodržení minimálního odstupu 3 cm mezi smyčkami topného kabelu, což může způsobit lokální přehřívání a zkrácení životnosti topného systému. Dále se vyvarujte nedostatečné fixace kabelu, která vede k jeho posunu během zalévání a následným poruchám.
Montáž elektrického podlahového topení pod dlažbu je vhodná pro všechny místnosti s keramickou dlažbou a dostatečnou tepelnou izolací podlahy. Není doporučena pro podlahy bez izolace, kde dochází ke značným tepelným ztrátám a snížení efektivity vytápění.
Zalití topného systému a dokončení povrchu podlahy
Pro správné zalití topného systému pod dlažbu je nezbytné použít samonivelační hmotu s vlákny, například weberfloor fiber, která zajistí pevné a rovnoměrné krytí topného kabelu. Minimální tloušťka této vrstvy musí být 8 mm, přičemž krytí kabelu by mělo odpovídat minimálně dvojnásobku jeho průměru. Takové krytí nejen ochrání kabel před mechanickým poškozením, ale také umožní optimální rozvod tepla.
Po aplikaci samonivelační hmoty je nutné dodržet technologickou přestávku alespoň 24 hodin, aby hmota dostatečně zatvrdla před pokládkou dlažby. Typ dlažby a použité lepidlo pak významně ovlivní výslednou účinnost a životnost podlahového topení. Vhodná skladba podlahy, zahrnující tepelnou izolaci pod podlahové topení a správné elektrické zapojení topení podlahy, je také klíčová pro efektivní provoz.
Čím a jak zalít elektrické podlahové topení pod dlažbu
- Použijte samonivelační hmotu s vlákny s minimální tloušťkou 8 mm nad topným kabelem
- Zajistěte krytí kabelu minimálně dvojnásobkem jeho průměru
- Dodržte 24hodinovou přestávku před pokládkou dlažby
- Použijte vhodné lepidlo kompatibilní s podlahovým topením a zvolenou dlažbou
- Nepodceňujte tepelnou izolaci pod podlahové topení pro snížení tepelných ztrát
Tip: Častá chyba je nedostatečné krytí kabelu, které vede k jeho přehřátí a poškození. Pečlivě dodržte doporučené vrstvy a technologické přestávky.
Elektrické zapojení a bezpečnostní opatření při montáži topení
Správné elektrické zapojení je klíčové pro bezpečný a efektivní provoz podlahového topení pod dlažbou. Tento postup zahrnuje správné připojení topných rohoží pod dlažbu k elektrické síti přes ochranné prvky a správné umístění termostatu pro optimální regulaci teploty.
Jak správně zapojit elektrické podlahové topení?

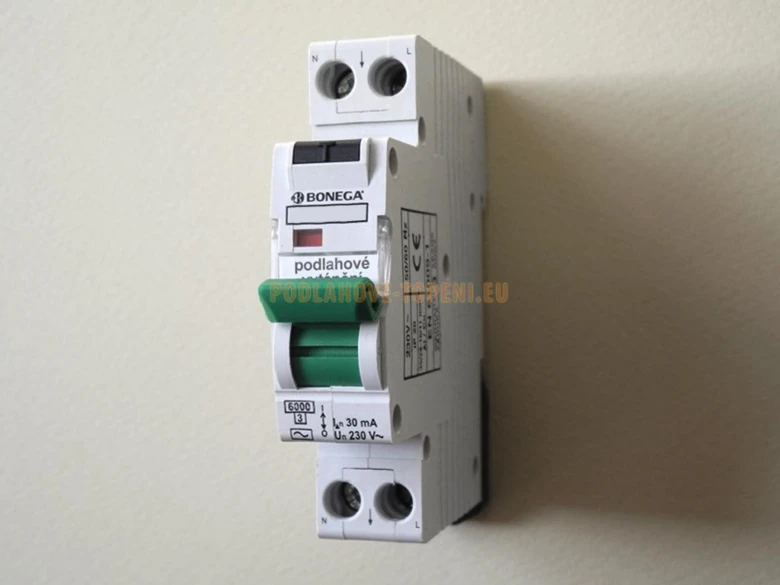

Elektrické podlahové topení se zapojuje k rozvaděči přes jistič a proudový chránič, které zajišťují ochranu proti přetížení a úrazu elektrickým proudem. Napájení i ovládání topení vede kabel CYKY-J 5×2,5 mm², vhodný pro instalaci elektrického kabelu v podmínkách podlahového topení. Tento kabel spojuje termostat podlahového topení se stykačem a samotnými topnými rohožemi pod dlažbou. Dodržení bezpečnostních zásad elektrického zapojení topení podlahy je nezbytné, proto doporučuji konzultaci s kvalifikovaným elektrikářem.
Tip: Vyvarujte se vedení kabelů přes pohyblivé části a vždy používejte husí krk pro ochranu kabelu v průchodech, aby nedošlo k mechanickému poškození.
Umístění a instalace termostatu pro podlahové topení
Termostat podlahového topení by měl být instalován ve výšce 120-150 cm nad podlahou, což umožňuje pohodlné ovládání a přesné měření teploty v místnosti. Správné umístění termostatu zajistí efektivní regulaci teploty a minimalizuje energetické ztráty. Pro správný provoz je pod termostat vhodné instalovat i čidlo teploty podlahy, které pomáhá udržovat požadovanou teplotu podlahy a ochraňuje dlažbu před přehřátím.
Tip: Vyhněte se instalaci termostatu v blízkosti zdrojů tepla nebo přímého slunečního světla, aby nedocházelo k nesprávné regulaci teploty.
Regulace teploty a možnosti termostatů pro elektrické podlahové topení
Regulace teploty v elektrickém podlahovém topení je klíčová pro bezpečný a komfortní provoz. Termostaty s podlahovou sondou umožňují přesné měření a řízení teploty podlahy, zatímco programovatelné modely přinášejí možnost efektivního plánování vytápění a integrace do chytré domácnosti.
Typy termostatů a jejich funkce pro elektrické podlahové topení
Termostat s podlahovou sondou reguluje teplotu podlahy do maximálně 27 °C, což zabraňuje přehřívání a prodlužuje životnost dlažby i topného systému. Programovatelné termostaty umožňují nastavit časové režimy podle vašich denních návyků. Díky možnosti připojení k chytré domácnosti lze ovládat topení na dálku a optimalizovat spotřebu energie.
Jak nastavit termostat pro optimální regulaci podlahového topení?
Při nastavení termostatu omezte maximální teplotu podlahy na hygienickou hranici 27 °C. Využijte časové programy, které snižují vytápění v době vaší nepřítomnosti nebo během noci, čímž dosáhnete úspory energie. Programovatelné termostaty lze snadno přizpůsobit konkrétním potřebám a zvyklostem uživatele, což zajišťuje komfortní a ekonomický provoz.
- správné nastavení teploty zvyšuje životnost topného systému
- integrace s chytrou domácností umožňuje vzdálené ovládání
- časové programy přispívají k výrazným úsporám energie
Tip: Při instalaci myslete na vhodnou tepelnou izolaci pod podlahové topení, která zamezí tepelným ztrátám a zlepší efektivitu celého systému.
Údržba a servis elektrického podlahového topení po instalaci
Údržba a servis elektrického podlahového topení jsou klíčové pro dlouhodobou funkčnost a bezpečnost systému. Pravidelně kontrolujte termostat podlahového topení, který zajišťuje přesné elektrické zapojení topení podlahy a udržuje nastavenou teplotu s přesností ±0,5 °C. Součástí kontroly je i čištění termostatu od prachu, který může ovlivnit jeho čidla a způsobit nesprávné řízení.
Důsledná kontrola elektrických kabelů a topných rohoží pod dlažbu pomáhá odhalit poškození izolace nebo přerušení vodičů, které se mohou projevit poklesem výkonu nebo zkratem. Doporučuje se vizuální kontrola alespoň jednou ročně a při podezření na závadu provést měření izolačního odporu pomocí megohmetru s hodnotou minimálně 20 MΩ, což potvrzuje správnou izolaci kabelů.
Pro ověření správné funkce topného systému je vhodné provést měření výkonu a teploty po ukončení pokládky a úplném vytvrdnutí samonivelační hmoty s vlákny (minimálně 24 hodin po aplikaci). Tato hmota chrání topný kabel a tepelnou izolaci pod podlahové topení před mechanickým poškozením a zajišťuje rovnoměrné rozložení tepla.
- Kontrolujte termostat podlahového topení minimálně jednou za 6 měsíců a odstraňujte prach z jeho krytu a čidel
- Provádějte vizuální kontrolu elektrických kabelů a topných rohoží alespoň jednou ročně
- Měřte izolační odpor kabelů megohmetrem s hodnotou nad 20 MΩ pro potvrzení neporušenosti izolace
- Kontrolujte funkčnost topného systému po ukončení montáže a po každém větším zásahu do podlahy
- V případě jakýchkoliv závad či poklesu výkonu vyhledejte kvalifikovaný servis elektrotechnika specializovaného na podlahová topení
Tip: Častou chybou je zanedbání pravidelných kontrol kabelů a izolačního odporu, což může vést k elektrickým zkratům a poškození topného systému. Údržba a servis elektrického podlahového topení po instalaci jsou proto nezbytné nejen pro optimální výkon, ale i pro bezpečnost provozu.
Pro koho je údržba vhodná: Vlastníci rodinných domů a bytů s elektrickým podlahovým topením, kteří chtějí zajistit dlouhodobou spolehlivost a bezpečnost systému.
Pro koho není vhodná: U velmi starých nebo poškozených instalací, kde je vhodnější kompletní rekonstrukce topného systému než pouhá údržba.
Časté dotazy k montáži elektrického podlahového topení pod dlažbu
Otázka: Jak se instaluje elektrické podlahové topení pod dlažbu?
Instalace zahrnuje přípravu rovného, suchého podkladu a pokládku topných rohoží pod dlažbu s minimálním odstupem 3 cm mezi kabely. Kabely se upevňují pomocí samolepících pásek a vedou se husími krky o průměru 12-16 mm. Následně se systém zalije samonivelační hmotou s vlákny o minimální tloušťce 8 mm, po 24 hodinách lze pokládat dlažbu.
Otázka: Je možné umístit elektrické podlahové topení pod dřevěnou podlahu?
Ano, ale pouze s nižším příkonem a správnou tepelnou izolací pod podlahové topení, aby nebyla překročena maximální teplota 27 °C. Podlaha musí mít stabilní skladbu, která zajistí bezpečnost a dlouhou životnost systému.
Otázka: Jak probíhá suchá pokládka podlahového topení?
Suchá pokládka využívá izolační desky, na které se instaluje topný kabel nebo rohože. Tento způsob eliminuje nutnost čekání na vytvrzení samonivelační hmoty a urychluje montáž i náběh topení.
Otázka: Jaká je správná vzdálenost trubek nebo kabelů na podlahové topení?
Minimální vzdálenost kabelů je 3 cm, aby se zabránilo přehřívání a zajišťovalo rovnoměrné rozložení tepla pod dlažbou.
Otázka: Kdy lze po pokládce zapnout topení?
Topný systém lze zapnout nejdříve po 24 hodinách od zalití kabelů samonivelační hmotou, kdy hmota dostatečně vytvrdne.
Otázka: Jakou tloušťku musí mít tepelná izolace pod topení?
Doporučená tloušťka izolační desky F-Board je minimálně 8 mm, což zajistí efektivní využití energie a rychlý náběh topení.
Otázka: Jak se zapojuje elektrické podlahové topení?
Elektrické zapojení topení podlahy vyžaduje jistič a proudový chránič. Používá se kabel CYKY-J 5×2,5 mm² a termostat podlahového topení se instaluje ve výšce 120-150 cm nad podlahou.
Otázka: Jaká je maximální teplota podlahy u elektrického topení?
Dlouhodobě obývané prostory by neměly překročit 27 °C, krátkodobě obývané místnosti s dlažbou mohou mít teplotu až 35 °C.
Otázka: Jaké jsou nejčastější chyby při montáži elektrického podlahového topení?
Časté chyby jsou křížení topných kabelů, nedodržení minimální vzdálenosti 3 cm, nedostatečné zalití samonivelační hmotou a špatná příprava podkladu.
Otázka: Lze instalovat elektrické podlahové topení pod kuchyňskou linku?
Ne, pod kuchyňskou linku, lednici nebo vanu se topení neinstaluje, pokud není mezi nimi odvětraná mezera minimálně 4 cm.
Otázka: Jaká je správná skladba podlahy pod dlažbou s elektrickým topením?
Skladba podlahy obsahuje keramickou dlažbu, flexibilní lepidlo C2TE S1, tepelnou izolaci F-Board minimálně 8 mm a samonivelační vrstvu s vlákny nad kabelem také 8 mm.
Otázka: Jak dlouho musí betonový podklad zrát před montáží topení?
Beton musí být vyzrálý minimálně 7 dní, aby měl dostatečnou pevnost a vlhkost byla bezpečná pro instalaci topení.
Otázka: Jak se fixují topné kabely při montáži?
Kabely se upevňují samolepícími páskami nebo rychletuhnoucí opravnou hmotou, která musí vytvrdnout minimálně 3 hodiny před dalším krokem.
Otázka: Jaká je výška instalační krabice a husích krků?
Instalační krabice se umisťuje tak, aby husí krky o průměru 12-16 mm vedly kabely do podlahy s minimálním přesahem 5 cm od stěny.
Otázka: Jaká je doporučená tloušťka vrstvy samonivelační hmoty nad topným kabelem?
Minimální tloušťka samonivelační vrstvy s vlákny nad kabelem je 8 mm pro správné rozložení tepla a ochranu kabelu.
Nadpis: Jaké chyby se vyvarovat při montáži elektrického podlahového topení pod dlažbu
Nejčastější chyby zahrnují nedodržení minimální vzdálenosti kabelů, křížení topných rohoží pod dlažbou a nedostatečné krytí kabelů samonivelační hmotou. Tyto chyby mohou vést k přehřívání, poškození kabelů a snížení životnosti topení.
