Výběr trubek pro teplovodní podlahové topení: kompletní průvodce
Výběr správných trubek pro teplovodní podlahové topení zásadně ovlivňuje efektivitu a životnost celého systému. Klíčové jsou materiál, průměr trubek a přítomnost kyslíkové bariéry, která zabraňuje korozi. Správná volba zajistí rovnoměrné rozložení tepla a minimalizuje riziko poruch.
🔍 Nejdůležitější fakta
- Nejčastěji používané materiály trubek jsou PE-X, PEX-AL-PEX a PE-RT s maximální provozní teplotou až 95 °C.
- Standardní průměry trubek pro podlahové topení jsou 16×2 mm, 17×2 mm a 18×2 mm, vhodné pro různé délky smyček a tlakové ztráty.
- Vícevrstvé trubky PEX-AL-PEX mají nízkou tepelnou roztažnost díky 0,2 mm hliníkové vrstvě.
- Cena trubek tvoří 25-45 % z celkových nákladů na podlahové vytápění.
- Optimální rozteč trubek závisí na typu podlahové krytiny, například 10-15 cm u keramické dlažby.
Jak vybrat materiál trubek pro teplovodní podlahové topení
Pro teplovodní podlahové topení jsou nejvhodnější trubky s maximální provozní teplotou kolem 90-100 °C a tlakem do 10 barů. Nejčastěji se používají PEX trubky, PEX-AL-PEX, PE-RT, polypropylen, polybutylén a měď, přičemž každý materiál nabízí jiné vlastnosti z hlediska životnosti, odolnosti a montáže. Při výběru trubek proto rozhoduje nejen jejich tepelná odolnost, ale také schopnost omezit tepelnou roztažnost a přítomnost kyslíkové bariéry, která zabraňuje korozi v systému.
PE-X (zesítěný polyethylen) má maximální provozní teplotu 90 °C a tlakovou odolnost až 10 barů, což jej činí standardem pro podlahové topení díky dobré flexibilitě a cenové dostupnosti. PEX-AL-PEX kombinuje PE-X s hliníkovou vrstvou o tloušťce 0,2 mm, která výrazně snižuje tepelnou roztažnost trubek a zároveň zajišťuje kyslíkovou bariéru, což prodlužuje životnost trubek a minimalizuje riziko koroze. PE-RT odolává teplotám až 95 °C a disponuje vyšší tepelnou stabilitou, což z něj dělá vhodnou volbu pro náročnější provozní podmínky.
Polypropylen (PP) má vyšší pevnost než PE-X a dobrou chemickou odolnost, ale nižší flexibilitu, což může komplikovat montáž. Polybutylén (PB) nabízí podobné vlastnosti jako PE-X, avšak s nižší odolností vůči dlouhodobému zatížení. Měď zůstává standardem díky vysoké tepelné vodivosti a mechanické odolnosti, její instalace je však náročnější a dražší.
| Materiál | Maximální teplota | Provozní tlak | Klíčové vlastnosti |
|---|---|---|---|
| PE-X | 90 °C | 10 barů | Flexibilní, ekonomický, běžný standard |
| PEX-AL-PEX | 90 °C | 10 barů | Nízká tepelná roztažnost, kyslíková bariéra |
| PE-RT | 95 °C | 10 barů | Vyšší tepelná stabilita, odolný |
| Polypropylen | 90 °C | 8-10 barů | Vysoká pevnost, méně flexibilní |
| Polybutylén | 90 °C | 8-10 barů | Dobrá odolnost, nižší životnost |

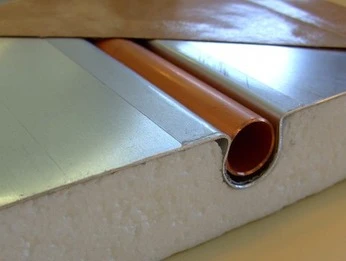

| Měď | 120 °C | 10 barů | Vysoká teplotní vodivost, mechanická odolnost |
Jak vybrat správné trubky pro teplovodní podlahové topení
Pro dlouhodobé podlahové topení doporučuji preferovat PEX-AL-PEX kvůli jeho nízké tepelné roztažnosti a integrované kyslíkové bariéře, což výrazně prodlužuje životnost trubek. PE-X je vhodný pro méně náročné instalace, kde je důležitá cena a jednoduchá montáž. Měď se hodí do systémů s vyššími nároky na pevnost a tepelnou vodivost, avšak její vyšší cena a náročnější instalace ji často eliminují z běžných aplikací.
Tip: Častou chybou je volba trubek bez kyslíkové bariéry, což vede k rychlejší korozi kotlů a radiátorů. Vyberte trubky s odpovídající bariérou, pokud chcete zajistit dlouhodobou spolehlivost systému.
Tento přehled vám pomůže vybrat materiál trubek podle požadavků instalace a očekávané životnosti podlahového topení.
Optimální průměr trubek a délka smyček
Optimální průměr trubek a délka smyček jsou klíčové pro správnou funkci teplovodního podlahového topení. Volba vhodného průměru ovlivňuje tlakové ztráty, hlučnost i náklady na instalaci a provoz.
Jaký průměr trubky na podlahové topení zvolit podle délky smyčky?
Pro délku smyčky podlahového topení 80-100 metrů se standardně používají trubky s průměrem 16×2 mm. Tento průměr trubek podlahové topení nabízí optimální rovnováhu mezi průtokem a tlakem, přičemž tlakové ztráty zůstávají na přijatelné úrovni. Pokud délka smyčky přesahuje 100 metrů, doporučuje se zvážit použití většího průměru 17×2 mm, který zajistí lepší průtok a nižší tlakové ztráty, což snižuje hlučnost systému a prodlužuje životnost trubek. U velkých prostor s vysokými nároky na komfort a tichý provoz se často volí průměr 18×2 mm. Ten snižuje hydraulické ztráty a umožňuje delší okruhy, avšak zvyšuje náklady na materiál a instalaci.
| Průměr trubek (mm) | Maximální délka smyčky (m) | Doporučený prostor |
|---|---|---|
| 16×2 | 80-100 | Menší až střední místnosti |
| 17×2 | 100+ | Střední až větší prostory |
| 18×2 | Nad 120 | Velké prostory s nízkou hlučností |
Menší průměr trubek znamená vyšší tlakové ztráty, což často vyžaduje více smyček na rozdělovači a tím i komplikovanější rozvod. Naopak větší průměr pomáhá udržet rovnoměrný průtok a nižší hlučnost.
Nejlepší trubky pro podlahové topení – jak vybrat správný materiál?
Materiál trubek ovlivňuje jejich životnost, odolnost vůči provozní teplotě a tlaku, stejně jako schopnost zabraňovat pronikání kyslíku díky kyslíkové bariéře. Nejčastěji se pro teplovodní podlahové topení používají PEX trubky, PE-RT a vícevrstvé PEX-AL-PEX trubky. PEX trubky mají vysokou flexibilitu a životnost přes 50 let při provozní teplotě do 95 °C a tlaku do 6 barů. PE-RT jsou podobné, ale mají vyšší odolnost vůči teplotním výkyvům. PEX-AL-PEX trubky s hliníkovou vrstvou snižují tepelnou roztažnost, zlepšují tvarovou stálost a obsahují kyslíkovou bariéru, která zabraňuje korozi kovových částí topení.
Volba správného materiálu závisí na požadavcích projektu a rozpočtu. Vícevrstvé trubky jsou dražší, ale poskytují lepší provozní parametry a delší životnost. Při instalaci je důležité kontrolovat, zda trubky mají certifikovanou kyslíkovou bariéru, která zabraňuje pronikání vzduchu do topného systému.
| Materiál trubek | Provozní teplota (°C) | Provozní tlak (bar) | Výhody |
|---|---|---|---|
| PEX | do 95 | do 6 | Vysoká flexibilita a životnost |
| PE-RT | do 100 | do 6 | Odolnost vůči teplotním výkyvům |
| PEX-AL-PEX (vícevrstvé) | do 95 | do 10 | Kyslíková bariéra, nízká tepelná roztažnost |
Tip: Častou chybou je volba příliš malého průměru trubek pro velké prostory, což vede k vysokým tlakových ztrátám a hlučnosti.
Pro koho se to hodí: průměr 16 mm je ideální pro běžné rodinné domy s menšími místnostmi. Naopak pro větší komerční prostory či rozsáhlé podlahy doporučuji větší průměry a vícevrstvé materiály kvůli lepším hydraulickým vlastnostem a životnosti.
Provozní parametry trubek a jejich význam
Maximální provozní teplota trubek používaných v teplovodním podlahovém topení se obvykle pohybuje mezi 65 °C a 95 °C. Tento rozsah závisí na materiálu trubky – například klasické PEX trubky vydrží teploty do 80 °C, zatímco vícevrstvé PEX-AL-PEX trubky snesou až 95 °C. Provozní tlak musí být v rozmezí 6 až 10 bar, což zajišťuje spolehlivý přenos tepla i při běžném provozu topení.
Zásadní roli hraje kyslíková bariéra, která zabraňuje pronikání kyslíku do topného okruhu a tím výrazně snižuje riziko koroze kovových částí systému. Nedostatečná ochrana kyslíkovou bariérou vede ke zkrácení životnosti trubek i dalších komponentů podlahového topení.
Jak vybrat správné trubky pro teplovodní podlahové topení
- Zvolte trubky s provozní teplotou minimálně 80 °C pro běžné topné systémy a až 95 °C pro vyšší požadavky.
- Preferujte trubky s kyslíkovou bariérou, například PEX-AL-PEX, pro zvýšení životnosti systému.
- Zkontrolujte maximální provozní tlak – ideální je rozsah 6-10 bar.
- Zohledněte průměr trubek podlahové topení a rozteč trubek, protože ovlivňují účinnost i rovnoměrnost vytápění.
Tip: Výběr trubek bez kyslíkové bariéry se hodí spíše pro systémy s plastovými nebo nerezovými rozvody, nikoliv pro kovové, kde hrozí koroze.

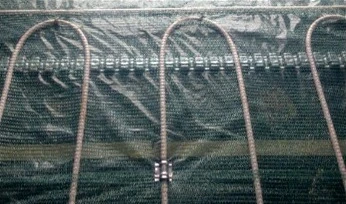

Správná rozteč trubek podle typu podlahové krytiny
Optimální rozteč trubek u teplovodního podlahového topení závisí především na druhu podlahové krytiny a požadované maximální povrchové teplotě, která by neměla překročit 26-28 °C. Pro keramickou dlažbu se doporučuje rozteč trubek mezi 10-15 cm, protože dlažba dobře přenáší teplo a menší rozestupy zajistí rovnoměrné vytápění bez tepelných mostů. Naopak u dřevěných podlah je ideální rozteč větší, v rozmezí 20-30 cm, aby se zabránilo přehřívání materiálu a jeho poškození.
Vliv na volbu rozteče má také typ trubek, například PEX trubky s kyslíkovou bariérou nebo PEX-AL-PEX, které mají různou tepelnou roztažnost a životnost. Průměr trubek podlahové topení se obvykle pohybuje mezi 14 a 16 mm, což vyhovuje většině aplikací a zároveň umožňuje správnou cirkulaci vody.
| Typ podlahové krytiny | Doporučená rozteč trubek | Maximální povrchová teplota |
|---|---|---|
| Keramická dlažba | 10-15 cm | 26-28 °C |
| Dřevěné podlahy | 20-30 cm | 26-28 °C |
| Vinylové a laminátové | 15-20 cm | 26-28 °C |
Jaká je optimální rozteč trubek u teplovodního podlahového topení?
Výběr správné rozteče trubek je klíčový pro efektivitu i životnost celého systému podlahového topení. Příliš malá rozteč znamená vyšší náklady a riziko přehřívání, příliš velká zase nerovnoměrné vytápění. Proto doporučuji vždy přizpůsobit rozteč konkrétnímu typu podlahy a použitému materiálu trubek.
Cena a životnost trubek pro podlahové topení
Cena podlahového vytápění se v průměru pohybuje mezi 490 až 990 Kč za metr čtvereční, přičemž trubky tvoří významnou část nákladů – zhruba 25 až 45 % z celkové ceny. Proto je volba vhodného materiálu klíčová nejen pro finanční rozpočet, ale i pro dlouhodobou spolehlivost systému. Mezi nejvyužívanější patří PE-RT a PEX trubky, přičemž PE-RT nabízí záruku 10 let a vysokou životnost díky odolnosti vůči tepelnému namáhání a kyslíkové bariéře, jež zabraňuje korozi kovových částí.
Životnost trubek podlahového topení často přesahuje 50 let, pokud jsou správně instalovány a používají vhodné materiály jako PEX-AL-PEX, které kombinují výhody plastu a hliníku pro stabilní tvar a nízkou tepelnou roztažnost. Správný průměr trubek podlahového topení a optimální rozteč trubek ovlivňují i efektivitu systému, proto je vhodné při výběru materiálu zohlednit i tyto parametry.
- Cena podlahového vytápění: 490-990 Kč/m²
- Podíl ceny trubek: 25-45 %
- Záruka PE-RT trubek: 10 let
- Životnost trubek: přes 50 let při správné instalaci
- Výhody PEX-AL-PEX: nízká tepelná roztažnost a kyslíková bariéra
Tip: Při výběru materiálu na podlahové topení je lepší investovat do kvalitních trubek s dlouhou životností než šetřit na ceně a riskovat časté opravy.

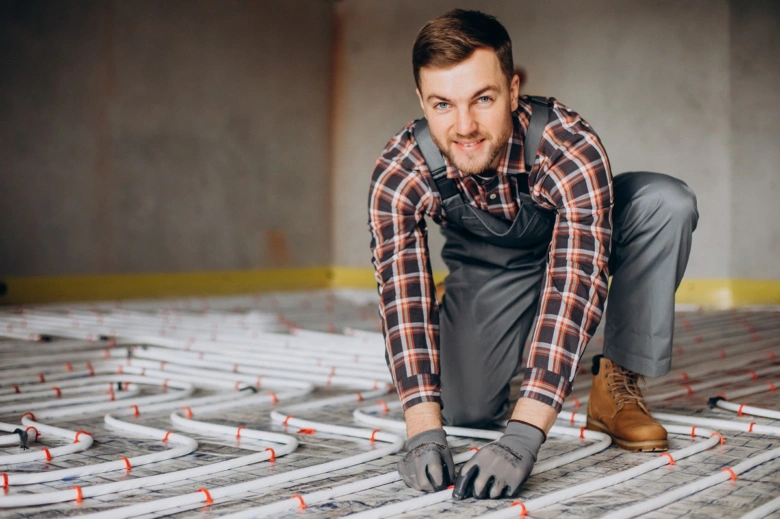

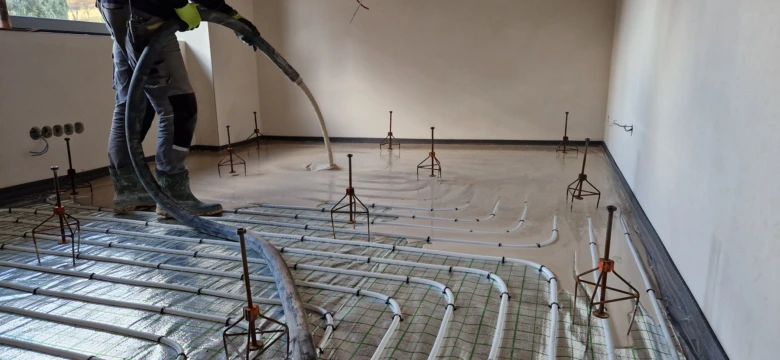

Montáž, ochrana a chyby při instalaci trubek
Správná montáž trubek pro teplovodní podlahové topení zásadně ovlivňuje funkčnost a životnost celého systému. Ochranná hadice s průměrem 23 mm slouží k ochraně PEX trubek před mechanickým poškozením a usnadňuje jejich případnou výměnu. Nevhodný průměr trubek podlahové topení, například příliš malý, zvyšuje hlučnost a provozní náklady, protože čím menší průřez, tím větší tlak a tření vody v okruhu.
Jaká vzdálenost trubek je ideální pro podlahové topení? Optimální rozteč trubek by měla být mezi 10 a 20 cm v závislosti na požadovaném výkonu a typu podlahy. Příliš velká rozteč vede k nerovnoměrnému vytápění a překročení maximální povrchové teploty podlahy, což snižuje komfort a může poškodit podlahovou krytinu.
Jaké jsou nejčastější chyby při volbě trubek na podlahové topení
- Výběr nevhodného průměru trubek – často se používají 16×2 mm PEX trubky, ale nesprávný průměr může zvýšit hlučnost a náklady na provoz.
- Nesprávná rozteč trubek – příliš velká vzdálenost mezi trubkami způsobuje neefektivní rozvod tepla a riziko přehřátí.
- Vynechání ochranné hadice – trubky bez PE ochranné hadice jsou náchylnější k poškození při montáži a provozu.
- Ignorování kyslíkové bariéry – bez ní hrozí koroze kovových částí systému a zkrácení životnosti trubek.
- Nedodržení maximální délky okruhu – příliš dlouhý okruh může způsobit nerovnoměrný průtok a snížení výkonu.
Tip: Výhody trubek PEX-AL-PEX spočívají v lepší odolnosti proti tepelné roztažnosti a vyšší životnosti, což výrazně zvyšuje spolehlivost podlahového topení.
Jak typ trubek ovlivňuje energetickou účinnost a životnost
Výběr materiálu trubek zásadně ovlivňuje energetickou účinnost a životnost teplovodního podlahového topení. Tepelná roztažnost a přítomnost kyslíkové bariéry přímo snižují tepelné ztráty a omezují riziko koroze, což prodlužuje provozní dobu a zajišťuje stabilní výkon systému.
Vliv materiálu na tepelnou roztažnost
Vícevrstvé trubky PEX-AL-PEX obsahují hliníkovou vrstvu o tloušťce přibližně 0,2 mm, která snižuje tepelnou roztažnost na hodnotu kolem 0,02 %/°C, což je přibližně desetkrát méně než u čistého PE-X (0,2 %/°C). Díky tomu se trubky méně deformují při provozní teplotě do 90 °C, což udržuje konstantní rozteč trubek v podlaze a snižuje riziko prasknutí nebo uvolnění spojů. Nižší tepelná roztažnost také znamená rovnoměrnější přenos tepla s menšími ztrátami, což zvyšuje energetickou účinnost topného systému.
Trubky z PE-X mají vyšší tepelnou roztažnost, což vyžaduje pečlivější montáž a kompenzaci dilatace. PE-RT trubky, i přes pětivrstvou konstrukci, vykazují tepelnou roztažnost vyšší než PEX-AL-PEX, přibližně 0,15 %/°C, a proto jsou méně vhodné pro dlouhé smyčky bez dilatačních prvků.
Dopad kyslíkové bariéry na životnost
Kyslíková bariéra, nejčastěji vrstva EVOH u PE-RT a PE-X trubek, zabraňuje pronikání kyslíku do topného okruhu. Tím se výrazně snižuje riziko koroze kovových částí, jako jsou rozdělovače a kotle, které jsou citlivé na oxidaci. Kyslíková bariéra prodlužuje životnost systému na 25 a více let, protože omezuje chemické reakce vedoucí k poškození komponent.
U vícevrstvých PEX-AL-PEX trubek kyslíková bariéra spolu s hliníkovou vrstvou zajišťuje nejen ochranu proti korozi, ale i vysokou tvarovou stálost, což je klíčové pro dlouhodobý bezproblémový provoz podlahového topení při provozním tlaku do 10 bar a teplotě do 90 °C.
„Volba trubek s kvalitní kyslíkovou bariérou a nízkou tepelnou roztažností je nezbytná pro dosažení vysoké energetické účinnosti a dlouhé životnosti systému podlahového topení,“ uvádí odborník na instalace topných systémů.
Tip: Častou chybou je použití trubek bez kyslíkové bariéry, což vede k rychlejší korozi kovových částí a zkrácení životnosti celého systému. Pro koho se to hodí – vícevrstvé PEX-AL-PEX trubky jsou ideální pro náročné instalace s dlouhou životností a stabilním výkonem, méně vhodné jsou pro jednoduché a levné systémy s krátkodobým užitím nebo nízkým provozním tlakem.
Časté dotazy
Jaký průměr trubek je nejlepší pro místnosti do 100 m²?
Průměr 16×2 mm je vhodný pro smyčky dlouhé 80-100 metrů, ideální pro menší místnosti.
Jaká je maximální provozní teplota trubek PE-X?
PE-X trubky mají maximální provozní teplotu až 90 °C a tlak 10 barů.
Jaká je doporučená rozteč trubek pod keramickou dlažbou?
Optimální rozteč je 10-15 cm, aby se nepřekročila maximální povrchová teplota 26-28 °C.
Jaký materiál trubek má nejnižší tepelnou roztažnost?
Vícevrstvé PEX-AL-PEX trubky mají díky hliníkové vrstvě 0,2 mm nejnižší tepelnou roztažnost.
Jak dlouhá je záruka na trubky PE-RT?
Záruka na PE-RT trubky je obvykle 10 let.
Jaký je vliv kyslíkové bariéry na životnost trubek?
Kyslíková bariéra EVOH zabraňuje korozi a prodlužuje životnost trubek.
Jaká je cena podlahového topení včetně trubek?
Cena podlahového vytápění se pohybuje od 490 do 990 Kč za m², přičemž trubky tvoří 25-45 % této ceny.
Jaká je maximální délka okruhu pro trubky 16×2 mm?
Maximální délka smyčky pro trubky 16×2 mm je 80-100 metrů kvůli tlakovým ztrátám.
Jaké chyby se často dělají při instalaci trubek?
Časté chyby jsou nesprávná rozteč trubek, nevhodný průměr a nedostatečná ochrana trubek.
Jak se správně instaluje ochranná hadice pro trubky?
Používá se ochranná vrapová PE hadice s průměrem 23 mm pro trubky do průměru 23 mm, aby se zabránilo poškození.
Jaký materiál trubek je nejvhodnější pro podlahové topení s tepelným čerpadlem?
Pro tepelná čerpadla se doporučují trubky PE-Xc nebo PE-RT s kyslíkovou bariérou, které odolávají nižším provozním teplotám okolo 45 °C.
Jaká je optimální rozteč trubek pro podlahové topení při použití laminátové podlahy?
Pro laminátové podlahy se doporučuje rozteč trubek 150 mm, aby bylo dosaženo rovnoměrného rozvodu tepla bez přehřívání.
Jaká je maximální délka jednoho okruhu trubek pro podlahové topení s průměrem 20×2 mm?
Maximální délka okruhu trubek 20×2 mm je přibližně 120 metrů, aby nedošlo k výraznému poklesu průtoku a teploty.
Jaký je rozdíl mezi trubkami PEX-AL-PEX a klasickými PE-X trubkami pro podlahové topení?
Trubky PEX-AL-PEX mají hliníkovou vložku, která snižuje tepelnou roztažnost až o 80 % oproti PE-X, což zlepšuje stabilitu rozměrů.
Jak správně navrhnout rozteč trubek v místnostech s vyšší tepelnou ztrátou?
V místnostech s vyšší tepelnou ztrátou se doporučuje snížit rozteč trubek na 100 mm pro zvýšení výkonu podlahového topení.
Jaký je vliv průměru trubek na hydraulickou ztrátu v okruhu podlahového topení?
Větší průměr trubek (např. 20 mm místo 16 mm) výrazně snižuje hydraulickou ztrátu, což umožňuje delší okruhy a úsporu energie.
Jaké jsou ekologické aspekty při výběru trubek pro teplovodní podlahové topení?
Trubky PE-RT jsou částečně recyklovatelné a mají nižší uhlíkovou stopu než trubky s hliníkovou vložkou, což zvyšuje ekologickou udržitelnost.
Jaký je doporučený postup při montáži ochranné hadice na trubky podlahového topení?
Ochranná hadice se nasazuje rovnoměrně bez napětí, s přesahem minimálně 10 cm na obou koncích, aby chránila trubky před mechanickým poškozením.
