Správné zapojení radiátorů zásadně ovlivňuje účinnost a komfort vytápění v domácnosti. Různé typy připojení topných těles, včetně topných žebříků, nabízejí specifické výhody a možnosti regulace pomocí termoregulačních ventilů. Pochopení těchto schémat pomůže optimalizovat rozvod tepla a snížit energetické náklady.
📝 Ve zkratce
- Spodní připojení radiátorů umožňuje estetickou instalaci s přívodem a zpátečkou vedle sebe ve spodní části radiátoru.
- Diagonální připojení zajišťuje rovnoměrné rozložení tepla u velkých radiátorů s 12 a více sekcemi.
- Jednotrubkový systém je vhodný pro menší objekty do 5 podlaží, ale omezující tepelný výkon ve spodních patrech.
- Dvoutrubkový systém nabízí lepší regulaci a rovnoměrný výkon díky samostatnému přívodu a vratnému potrubí ke každému radiátoru.
- Instalace by měla respektovat minimální vzdálenosti 10 cm pod parapetem a 15 cm nad podlahou pro optimální proudění vzduchu.
Přehled základních schémat zapojení radiátorů
Přehled základních schémat zapojení radiátorů nabízí rychlou orientaci v nejčastějších typech připojení topných těles. Mezi nejpoužívanější typy patří spodní, boční a diagonální připojení, doplněné o jednobodové a specifická řešení značky Terma. Každé z těchto schémat má své technické parametry i praktické výhody, které ovlivňují efektivitu vytápění a instalaci v rámci jednotrubkového či dvoutrubkového systému.
Jak funguje spodní připojení radiátoru?
Spodní připojení znamená, že přívod i zpátečka jsou umístěny vedle sebe ve spodní části radiátoru, konkrétně 10 cm pod parapetem a 15 cm nad podlahou. Tento způsob zapojení umožňuje velmi estetické vedení potrubí, které bývá často skryto pod omítkou nebo soklem. Standardní rozteč potrubí u spodního připojení je 50 mm, což odpovídá běžným rozměrům instalací. Tento typ připojení se osvědčuje především u topných žebříků a radiátorů KORADO, kde je možné doplnit termoregulační ventily pro efektivní řízení teploty. Spodní připojení zjednodušuje zapojení v běžných dvoutrubkových systémech a minimalizuje viditelnost rozvodů.
Výhody diagonálního zapojení radiátoru
Diagonální připojení spočívá v napojení přívodu a zpátečky na protilehlých stranách radiátoru, což zajišťuje rovnoměrné rozložení tepla po celé ploše tělesa. Tento způsob připojení se doporučuje zejména u radiátorů s 12 a více sekcemi, kdy standardní boční nebo spodní zapojení nemusí zajistit optimální průtok vody a účinnost vytápění. Diagonální zapojení zvyšuje komfort v místnosti díky lepší cirkulaci vody a minimalizaci studených míst na radiátoru. V praxi to znamená zvýšení tepelného výkonu a úsporu energie. Tento typ zapojení je vhodný do dvoutrubkových systémů, kde je možné lépe regulovat průtok vody skrze termoregulační ventily.
- Spodní připojení nabízí skryté vedení a standardní rozteč potrubí 50 mm
- Diagonální připojení zajišťuje rovnoměrné vytápění velkých radiátorů

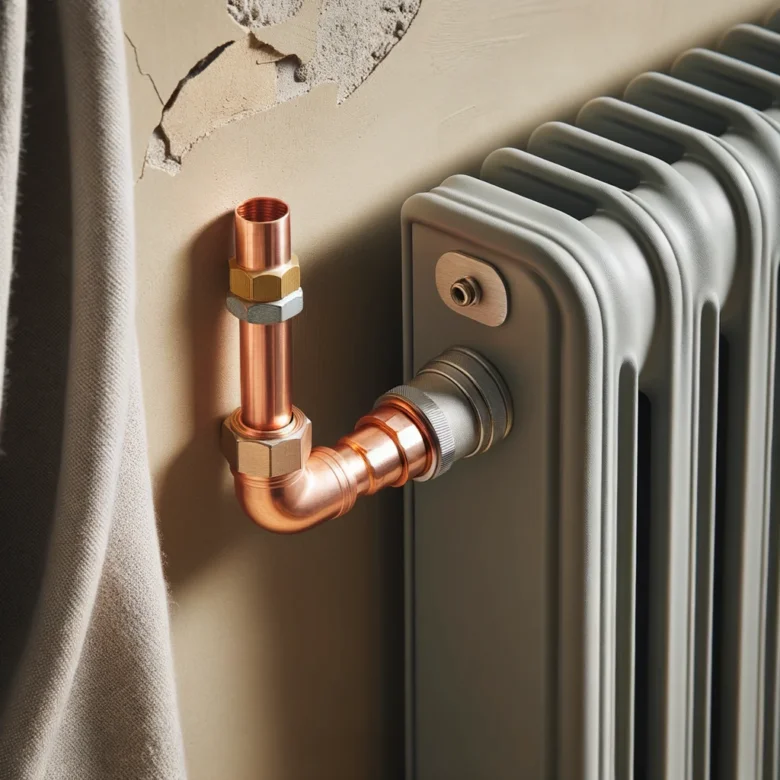

- Boční připojení může být jednostranné nebo diagonální podle potřeby instalace
- Specifická připojení Terma využívají přizpůsobenou rozteč potrubí 50 mm pro netradiční uspořádání
- Typy připojení radiátorů ovlivňují efektivitu vytápění a vhodnost do jednotrubkových či dvoutrubkových systémů
Výhody a nevýhody jednotlivých typů připojení radiátorů
Estetické aspekty spodního připojení radiátorů
Spodní připojení radiátorů, například u modelů KORADO RADIK VKM8 s osmistupňovým integrovaným ventilem, umožňuje skrytou instalaci přívodu a zpátečky pod podlahou nebo za soklem. Tento způsob připojení vyžaduje minimální výšku zavěšení radiátoru 10 cm pod okenním parapetem a 15 cm nad podlahou, což zajišťuje optimální proudění vzduchu. Skrytí potrubí významně zlepšuje estetiku interiéru, protože nezasahuje do prostoru kolem oken a parapetů, což oceníte zejména v malých prostorách, kde je každý centimetr důležitý. Spodní připojení však není ideální pro systémy s přirozenou cirkulací kvůli vyšším tepelným ztrátám a omezené účinnosti u větších radiátorů.
Účinnost diagonálního zapojení u velkých radiátorů
Diagonální zapojení, kdy je přívod teplé vody umístěn v horní části jedné strany radiátoru a výstup ochlazené vody v dolní části protilehlé strany, se doporučuje u radiátorů s 12 a více sekcemi. Tento způsob zajišťuje rovnoměrnější cirkulaci vody, což minimalizuje teplotní rozdíly mezi horní a spodní částí tělesa a zvyšuje tepelnou účinnost až o 15 % ve srovnání s jednostranným bočním připojením. Diagonální zapojení je vhodné zejména do dvoutrubkových systémů a jednotrubkových systémů vybavených termoregulačními ventily, kde umožňuje efektivní regulaci teploty a rovnoměrné rozložení tepla i ve větších místnostech.
Nevýhody jednobodového připojení v malých prostorách
Jednobodové připojení, kdy přívod i zpátečka vstupují do radiátoru v jednom místě, se používá převážně u starších článkových nebo trubkových radiátorů. Tento způsob je vhodný pro malé prostory díky jednoduchosti montáže a omezenému prostoru pro potrubí, avšak výrazně omezuje proudění vody v tělese. To snižuje tepelný výkon až o 20-30 % a vede k nerovnoměrnému rozložení tepla, což negativně ovlivňuje komfort vytápění. Z tohoto důvodu není jednobodové připojení doporučeno pro moderní rodinné domy ani pro topné žebříky, kde je vyžadována vyšší účinnost.
| Typ připojení | Výhody | Nevýhody |
|---|---|---|
| Spodní připojení | Skrytá instalace potrubí, estetika, vhodné pro malé prostory | Omezená účinnost u velkých radiátorů, nevhodné pro systémy s přirozenou cirkulací |
| Boční připojení | Snadná montáž, univerzální použití, vhodné pro úzké radiátory s 5-6 sekcemi | Viditelné potrubí, ovlivnění designu interiéru, nerovnoměrné vytápění u větších radiátorů |
| Diagonální připojení | Vyšší tepelná účinnost (až o 15 %), rovnoměrné vytápění, vhodné pro velké radiátory a dvoutrubkové systémy | Složitější montáž, vyšší pořizovací náklady |
| Jednobodové připojení | Jednoduchá instalace, vhodné do malých prostor | Snížený výkon až o 30 %, nerovnoměrné rozložení tepla, nevhodné pro moderní topné systémy |
Tip: Při výběru typu zapojení radiátorů zvažte, zda preferujete estetiku a skrytou instalaci potrubí (spodní připojení), nebo maximální tepelný výkon a rovnoměrné vytápění (diagonální připojení). Jednobodové připojení se hodí spíše do malých prostor s omezeným prostorem pro rozvody, zatímco boční připojení poskytuje univerzální řešení, ale za cenu viditelného potrubí a nižší estetiky.
Výhody a nevýhody jednotlivých typů zapojení radiátorů je nutné hodnotit také s ohledem na konkrétní topný systém. Například jednotrubkový systém vyžaduje jiné připojení než dvoutrubkový systém s termoregulačními ventily, kde je možné dosáhnout lepší regulace a vyšší energetické efektivity.
Typy topných systémů: jednotrubkový vs dvoutrubkový
Rozdíly mezi jednotrubkovým a dvoutrubkovým systémem
Jednotrubkový systém využívá jedno potrubí, kterým teplá voda prochází postupně přes všechny radiátory v řadě. Tento systém je ekonomicky výhodný díky nižším pořizovacím nákladům a jednodušší instalaci, proto se často používá v objektech do 5 podlaží. Nevýhodou je postupný pokles tepelného výkonu radiátorů směrem od zdroje, což vede k nerovnoměrnému vytápění a delší době ohřevu spodních pater. Pro vyrovnání rozdílů je nutné zvětšit plochu radiátorů ve spodních podlažích a instalovat bypass, který umožňuje udržet stabilní průtok i při uzavření některých ventilů.
Dvoutrubkový systém disponuje samostatným přívodem a vratným potrubím pro každý radiátor, což zajišťuje rovnoměrný tepelný výkon a rychlejší ohřev všech topných těles. Tento systém umožňuje přesnou individuální regulaci pomocí termoregulačních ventilů a je vhodný pro větší budovy s více podlažími, kde je potřeba flexibilní nastavení teploty. Nevýhodou jsou vyšší investiční náklady a složitější instalace kvůli dvojnásobnému množství potrubí, kterou lze však částečně minimalizovat použitím menších průměrů trubek.
Výhody a nevýhody systémů:
- Jednotrubkový systém: nižší pořizovací náklady, jednodušší instalace, vhodný pro objekty do 5 podlaží; nevýhodou je klesající výkon radiátorů po trase, delší doba ohřevu a omezená možnost regulace
- Dvoutrubkový systém: rovnoměrný tepelný výkon, rychlejší ohřev a možnost individuální regulace termoregulačními ventily; vhodný pro větší a vícepatrové objekty; vyšší investiční náklady a náročnější montáž
Jak se zapojuje radiátor v různých topných systémech?
V jednotrubkovém systému se radiátory připojují na jeden společný přívodní okruh, přičemž voda prochází postupně všemi radiátory. Pro zajištění stabilního průtoku a možnost uzavření jednotlivých radiátorů bez narušení cirkulace se instaluje bypass, který kompenzuje průtok v případě uzavření ventilů. Absence bypassu často způsobuje nerovnoměrný výkon a problémy s regulací teploty.
Dvoutrubkový systém umožňuje každému radiátoru samostatné připojení přívodu i zpátečky. Tento způsob zapojení podporuje efektivní využití termoregulačních ventilů, což vede k přesné regulaci teploty a rychlému ohřevu místnosti. Navíc umožňuje snadnou demontáž nebo opravu jednotlivých radiátorů bez nutnosti vypínat celý systém. Pro instalaci jsou nezbytné kvalitní komponenty jako termostatické ventily, svěrná šroubení a Mayevského jeřáb pro odvzdušnění.
Tip: Častou chybou při instalaci jednotrubkového systému je poddimenzování bypassu, což vede k nerovnoměrnému rozložení tepla a obtížné regulaci. Správné dimenzování bypassu je klíčové pro stabilní a efektivní provoz.
Pro koho se jednotrubkový systém hodí: pro menší rodinné domy do 5 podlaží s nižšími nároky na individuální regulaci a nižším rozpočtem na instalaci.
Pro koho není vhodný: pro větší vícepatrové budovy, kde je potřeba přesná regulace a rovnoměrný tepelný výkon ve všech podlažích.
Celkově správný výběr mezi jednotrubkovým a dvoutrubkovým systémem závisí na velikosti objektu, požadavcích na regulaci a energetické náročnosti provozu topení.
Montážní doporučení a potřebné komponenty
Pro správné fungování topného systému je nezbytné vědět, jak zapojit radiátory podle různých schémat a proč se dodržují konkrétní montážní postupy. Radiátor by měl být zavěšen minimálně 10 cm pod parapetem a 15 cm nad podlahou, aby byla zajištěna optimální cirkulace tepla a snadný přístup k údržbě. Při instalaci je nutné použít termostatický ventil, který reguluje teplotu topného tělesa podle aktuální potřeby místnosti.
Dále k nezbytným komponentům patří Mayevského jeřáb, který slouží k odvzdušnění radiátoru, a svěrná šroubení, jež zabezpečují pevné a těsné spojení s potrubím. Tyto prvky jsou klíčové zejména u různých typů připojení radiátorů, například u jednotrubkového či dvoutrubkového systému, kde je správná montáž rozhodující pro efektivní provoz.
Jaké jsou nejčastější chyby při zapojení radiátorů a jak je předejít
- Zavěšení radiátoru – umístěte radiátor minimálně 10 cm pod parapet a 15 cm nad podlahu pro správnou cirkulaci vzduchu
- Instalace termostatického ventilu – zajistí regulaci teploty a úsporu energie
- Montáž Mayevského jeřábu – umožňuje snadné odvzdušnění topného tělesa
- Použití svěrných šroubení – zajistí pevné a netěsnící spojení s topnými žebříky nebo potrubím
- Kontrola typu připojení – vyberte správný typ podle zapojení topných těles (jednotrubkový, dvoutrubkový)
Tip: Častou chybou je umístění radiátoru příliš nízko nad podlahou, což omezuje proudění teplého vzduchu a snižuje účinnost vytápění. Dodržujte doporučené rozteče potrubí 50 mm, aby bylo zapojení spolehlivé a dlouhodobě bezporuchové.
Specifika připojení topných žebříků a moderní regulace
Topné žebříky se typicky připojují s roztečí potrubí 50 mm, což vyžaduje přesné sladění rozměrů a správné typy připojení radiátorů. Nejčastější jsou krajní připojení, kdy je napojení na potrubí umístěno na jednom konci, a středové připojení, které zajišťuje rovnoměrnější cirkulaci vody a lepší tepelný výkon. Oba způsoby mají své přednosti v závislosti na typu topného systému – jednotrubkový či dvoutrubkový systém.
Elektrická topná tyč se v topných žebřících často využívá pro rychlé dohřátí, přičemž její provoz reguluje speciální termostatický ventil. Ten umožňuje přesné nastavení teploty a minimalizuje energetické ztráty. Moderní instalace často integrují chytré termostaty, které výrazně zvyšují uživatelský komfort a úsporu energie díky možnosti dálkového ovládání a programování.
Jaké existují schémata zapojení topných těles a jejich přednosti
- dálkové ovládání teploty pomocí chytrých termostatů zvyšuje efektivitu vytápění
- adaptivní regulace pracuje s daty o venkovní teplotě a vnitřním prostředí
- kombinace termoregulačních ventilů s elektrickými topnými tyčemi umožňuje přesné řízení teploty topné plochy
- systém je vhodný pro topné žebříky v koupelnách i obytných místnostech
Tip: Častá chyba při instalaci topných žebříků je nesprávné sladění rozteče potrubí 50 mm, což může vést k netěsnostem a snížení topného výkonu. Pro koho se to hodí: instalace s elektrickými topnými tyčemi a chytrou regulací je ideální pro moderní domácnosti s požadavkem na komfort a energetickou úsporu, méně vhodná je pro starší, jednoduché systémy bez možnosti digitálního ovládání.
Časté dotazy o zapojení radiátorů
Návod na správné zapojení radiátorů podle různých schémat
Otázka: Jak se správně zapojuje radiátor?
Radiátor se připojuje s přívodem a zpátečkou, typicky spodním nebo bočním způsobem, přičemž spodní hrana musí být minimálně 15 cm nad podlahou a horní hrana 10 cm pod parapetem. Pro správnou funkci jsou nezbytné termoregulační ventily a Mayevského jeřáb pro odvzdušnění.
Otázka: Co je lepší, přímotop nebo olejový radiátor?
Přímotop je vhodný pro rychlé a krátkodobé vytápění menších prostor, zatímco olejový radiátor díky vyšší tepelné setrvačnosti lépe udrží teplo při delším provozu.
Otázka: Proč nehřeje spodek radiátoru?
Nehřátí spodní části obvykle souvisí se zanesením systému, špatným průtokem nebo nesprávným zapojením topných těles, proto je nutné zkontrolovat ventily a odvzdušnění.
Otázka: Kolik stojí instalace radiátoru?
Cena instalace se liší podle typu zapojení a rozsahu prací; orientační cena se pohybuje mezi 1500 a 5000 Kč včetně materiálu a práce.
Otázka: Jaké jsou výhody diagonálního připojení radiátoru?
Diagonální zapojení výrazně zlepšuje rovnoměrnost rozložení tepla, což doporučuji u větších radiátorů s 12 a více sekcemi.
Otázka: Jaké komponenty jsou potřeba pro správné zapojení radiátoru?
Základ tvoří termoregulační ventil, svěrná šroubení, Mayevského jeřáb a kulové ventily pro snadnou manipulaci a údržbu.
Otázka: Jaký je rozdíl mezi jednotrubkovým a dvoutrubkovým systémem?
Jednotrubkový systém využívá jedno potrubí pro přívod i odvod a je vhodný pro menší objekty, dvoutrubkový systém má samostatná potrubí pro lepší regulaci a rovnoměrné vytápění.
Otázka: Jaká je doporučená vzdálenost zavěšení radiátoru od podlahy?
Spodní hrana radiátoru by měla být 15 cm nad podlahou pro optimální cirkulaci vzduchu a účinnost vytápění.
Otázka: Lze připojit elektrickou topnou tyč k topnému žebříku?
Ano, elektrická topná tyč je běžnou součástí zapojení topných žebříků a reguluje se termoregulačním ventilem.
Otázka: Jak zabránit nerovnoměrnému vytápění radiátorů?
Vyhněte se sériovému zapojení na dlouhé úseky a použijte diagonální připojení spolu s termoregulačními ventily pro správnou cirkulaci vody.
Otázka: Jaké jsou hlavní rozdíly mezi bočním a spodním připojením radiátoru?
Boční připojení nabízí rychlejší ohřev díky přímému vstupu vody, spodní připojení je esteticky nenápadné a vhodné pro úsporu místa v interiéru.
Otázka: Kdy je vhodné použít zapojení radiátorů za sebou (sériové zapojení)?
Sériové zapojení se doporučuje pouze u malých místností nebo krátkých okruhů do 10 metrů potrubí, jinak vede k nerovnoměrnému vytápění.
Otázka: Jaké jsou výhody dvoutrubkového topného systému oproti jednotrubkovému?
Dvoutrubkový systém umožňuje samostatnou regulaci každého radiátoru, čímž zvyšuje komfort a energetickou účinnost vytápění.
Otázka: Jaké komponenty jsou nezbytné pro zapojení radiátoru s termostatickým ventilem?
Nezbytný je termostatický ventil s přesným nastavením teploty a zpětný ventil, který zabraňuje zpětnému proudění vody.
Otázka: Jak správně namontovat radiátor s ohledem na doporučenou vzdálenost od stěny?
Optimální je zavěsit radiátor 3-5 cm od stěny kvůli efektivní cirkulaci vzduchu a maximálnímu přenosu tepla.
Otázka: Jak lze integrovat chytré termostaty do schématu zapojení radiátorů?
Chytré termostaty se instalují na termoregulační ventily a umožňují dálkové ovládání teploty přes mobilní aplikaci pro úsporu energie.
Otázka: Jaké jsou bezpečnostní normy při instalaci radiátorů v bytových domech?
Instalace musí splňovat normu ČSN EN 12828, která zahrnuje správné připojení, těsnost a ochranu proti přetlakům v topném systému.
Otázka: Jak ovlivňuje materiál radiátoru volbu schématu zapojení?
Hliníkové radiátory vyžadují specifické ventily kvůli vysoké tepelné vodivosti, zatímco ocelové radiátory jsou univerzálnější a kompatibilní s většinou typů zapojení.
